特許ウォッチ

公開番号2025136802
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035661
出願日2024-03-08
発明の名称樹脂チューブ
出願人株式会社カネカ
代理人弁理士法人有古特許事務所
主分類C08L 67/04 20060101AFI20250911BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリ(3-ヒドロキシアルカノエート)系樹脂成分を含有し、かつ低温での耐衝撃性が改善された樹脂チューブの提供。

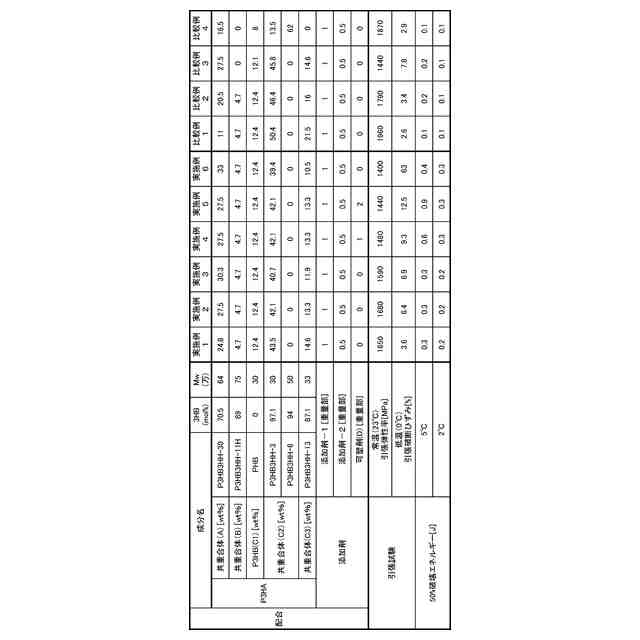

【解決手段】ポリ(3-ヒドロキシアルカノエート)系樹脂成分が、重量平均分子量が40万以上70万未満であり、且つ3-ヒドロキシブチレート単位の含有割合が50モル%以上76モル%以下である3-ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体(A)、及び重量平均分子量が70万以上である3-ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体(B)を含有し、ポリ(3-ヒドロキシアルカノエート)系樹脂成分の全量のうち共重合体(A)の含有量が21重量%以上40重量%以下、共重合体(B)の含有量が1重量%以上20重量%以下である。
【選択図】なし
特許請求の範囲【請求項１】
ポリ（３－ヒドロキシアルカノエート）系樹脂成分を含有する樹脂チューブであって、
前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分が、
重量平均分子量が４０万以上７０万未満であり、且つ３－ヒドロキシブチレート単位の含有割合が５０モル％以上７６モル％以下である３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体（Ａ）、及び
重量平均分子量が７０万以上である３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体（Ｂ）を含有し、
前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分の全量のうち共重合体（Ａ）の含有量が２１重量％以上４０重量％以下、共重合体（Ｂ）の含有量が１重量％以上２０重量％以下である、樹脂チューブ。
続きを表示（約 610 文字）【請求項２】
共重合体（Ｂ）は、３－ヒドロキシブチレート単位の含有割合が５０モル％以上９２モル％以下である、請求項１に記載の樹脂チューブ。
【請求項３】
前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分が、ポリ（３－ヒドロキシブチレート）（Ｃ１）、及び／又は、重量平均分子量が１０万以上７０万未満であり、且つ３－ヒドロキシブチレート単位の含有割合が９４モル％以上９９モル％以下である３－ヒドロキシブチレート単位と他のヒドロキシアルカノエート単位との共重合体（Ｃ２）をさらに含み、
ポリ（３－ヒドロキシブチレート）（Ｃ１）と共重合体（Ｃ２）の合計含有量が、前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分の全量のうち４０重量％以上である、請求項１又は２に記載の樹脂チューブ。
【請求項４】
ポリ（３－ヒドロキシブチレート）（Ｃ１）の含有量が、前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分の全量のうち１０重量％以上である、請求項３に記載の樹脂チューブ。
【請求項５】
可塑剤（Ｄ）の含有量が、前記ポリ（３－ヒドロキシアルカノエート）系樹脂成分の全量１００重量部に対して０重量部以上３重量部以下である、請求項１又は２に記載の樹脂チューブ。
【請求項６】
肉厚が０．０１ｍｍ以上１０ｍｍ以下である、請求項１又は２に記載の樹脂チューブ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリ（３－ヒドロキシアルカノエート）系樹脂を含有する樹脂チューブに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、欧州を中心に生ゴミの分別回収やコンポスト処理が進められており、生ゴミと共にコンポスト処理できるプラスチック製品が望まれている。さらに、マイクロプラスチックによる海洋汚染がクローズアップされ、海水中で分解するプラスチックの開発が期待されている。
【０００３】
ポリ（３－ヒドロキシアルカノエート）系樹脂は、多くの微生物種の細胞内にエネルギー貯蔵物質として生産、蓄積される熱可塑性ポリエステルであり、土中だけでなく、海水中でも生分解が進行しうる材料であるため、上記の問題を解決する素材として注目されている。
【０００４】
そのようなポリ（３－ヒドロキシアルカノエート）系樹脂を、ストロー等の樹脂チューブを構成する樹脂材料として利用することが検討されている。
【０００５】
特許文献１及び２では、構成モノマーの種類及び／又は構成モノマーの含有割合が互いに異なる少なくとも２種類のポリ（３－ヒドロキシアルカノエート）系樹脂を含有する樹脂チューブが開示されている。
【０００６】
また、特許文献３では、重量平均分子量が３０万～５０万であり、かつ、分子量分布において重量平均分子量が２５万以下の成分が占める割合が１５～４０重量％であるポリ（３－ヒドロキシアルカノエート）系樹脂を用いることにより、高強度で、高速成形が可能な樹脂チューブを提供できることが開示されている。
【先行技術文献】
【特許文献】
【０００７】
国際公開第２０２２／００９７１７号
特開２０２４－８３８７号公報
国際公開第２０２３／１００６７３号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
樹脂チューブには、製造時や運搬時、使用時に割れにくいこと、即ち耐衝撃性が求められる。特に、樹脂チューブを冷蔵庫に保管する場合には、低温でも良好な耐衝撃性を有することが求められる。
【０００９】
しかし、特許文献１～３で開示されているポリ（３－ヒドロキシアルカノエート）系樹脂の組成によると、低温での耐衝撃性が良好な樹脂チューブを得ることは容易ではない。また、特許文献１では耐衝撃性に優れた樹脂チューブを提供できると記載されているが、低温での耐衝撃性については記載されていない。
【００１０】
本発明は、上記現状に鑑み、ポリ（３－ヒドロキシアルカノエート）系樹脂成分を含有し、かつ低温での耐衝撃性が改善された樹脂チューブを提供することを目的とするものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
