特許ウォッチ

公開番号2025168273
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025065626
出願日2025-04-11
発明の名称熱伝導シート及び熱伝導シートの製造方法
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08L 33/08 20060101AFI20251030BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高温保持後のタック性に優れる熱伝導シートを提供する。
【解決手段】黒鉛粒子(A)と、アクリル酸エステル系樹脂(B)と、老化防止剤(C)と、を含有する組成物を含み、前記黒鉛粒子(A)が、厚み方向に配向しており、前記アクリル酸エステル系樹脂(B)は官能基を有する、熱伝導シートにより前記課題を解決する。
【選択図】なし
特許請求の範囲【請求項１】
黒鉛粒子（Ａ）と、アクリル酸エステル系樹脂（Ｂ）と、老化防止剤（Ｃ）と、を含有する組成物を含む熱伝導シートであって、
前記黒鉛粒子（Ａ）は、前記熱伝導シートの厚み方向に配向しており、
前記アクリル酸エステル系樹脂（Ｂ）は、官能基を有する、熱伝導シート。
続きを表示（約 830 文字）【請求項２】
前記老化防止剤（Ｃ）が、アミン系老化防止剤である、請求項１に記載の熱伝導シート。
【請求項３】
前記老化防止剤（Ｃ）が、フェノール系老化防止剤であり、かつ、
前記官能基が、水酸基である、請求項１に記載の熱伝導シート。
【請求項４】
前記官能基が、水酸基および／またはカルボキシル基である、請求項２に記載の熱伝導シート。
【請求項５】
前記老化防止剤の含有量が、前記熱伝導シートの全有機成分の重量に対して、０．１重量％以上、５．０重量％以下である、請求項１に記載の熱伝導シート。
【請求項６】
前記アクリル酸エステル系樹脂（Ｂ）の含有量が、前記熱伝導シートの全有機成分の重量に対して、２５重量％以上である、請求項１に記載の熱伝導シート。
【請求項７】
前記アクリル酸エステル系樹脂（Ｂ）のガラス転移温度（Ｔｇ）が、－４０℃以下である、請求項１に記載の熱伝導シート。
【請求項８】
前記アクリル酸エステル系樹脂（Ｂ）の重量平均分子量が、５５万以上である、請求項１に記載の熱伝導シート。
【請求項９】
黒鉛粒子（Ａ）と、アクリル酸エステル系樹脂（Ｂ）と、老化防止剤（Ｃ）と、を含有する組成物を、シート状に成形して、前記黒鉛粒子（Ａ）が、シート面に対して平行な方向に配向している一次シートを得る一次シート形成工程と、
前記一次シートを積層して、一次シートの積層体を得る積層体形成工程と、
前記一次シートの積層体の積層断面をスライスして、熱伝導シートを得るスライス工程と、を含み、
前記アクリル酸エステル系樹脂（Ｂ）は、官能基を有する、熱伝導シートの製造方法。
【請求項１０】
前記一次シート形成工程が、塗工によって一次シートを形成する工程である、請求項９に記載の熱伝導シートの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱伝導シート及び熱伝導シートの製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、電子部品等の発熱体に対して放熱体を取り付けることによって温度上昇を抑制する技術が知られている。この放熱体を使用する際には、発熱体から放熱体へと熱を効率的に伝えるために、熱伝導性を有するシート状の部材（熱伝導シート）が用いられている。また、前記熱伝導シートには、被着体に密着できる柔軟性も備えることが求められる。
【０００３】
高い熱伝導性及び被着体に密着できる柔軟性を備えた熱伝導シートとして、熱伝導シートの厚み方向に配向している黒鉛粒子と有機高分子化合物とを含有する組成物を含む熱伝導シートが知られている（例えば、特許文献１～３を参照）。
【先行技術文献】
【特許文献】
【０００４】
国際公開２００８／０５３８４３号パンフレット
特開２０１０－１３２８５６号
特開２０１１－１８４６６３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一方、実際に熱伝導シートを使用する際は、当該熱伝導シートは、被着体と接着した状態で、高温環境下で保持される場合がある。よって、前記熱伝導シートには、高温環境下で保持される場合でも、粘着力を保持する必要がある。従って、前記熱伝導シートは、高温環境下で保持される場合の粘着力に相当する、高温保持後のタック性に優れることも求められる。
【０００６】
しかしながら、特許文献１～３に記載の熱伝導シート等の、従来の黒鉛粒子と有機高分子化合物とを含有する組成物を含む熱伝導シートは、前述の高温保持後のタック性の面で改善の余地があった。
【０００７】
そこで、本発明の一態様は、高温保持後のタック性に優れる熱伝導シートを提供することを課題としている。
【課題を解決するための手段】
【０００８】
前記の課題を解決するために、本発明の一実施形態に係る熱伝導シートは、黒鉛粒子（Ａ）と、アクリル酸エステル系樹脂（Ｂ）と、老化防止剤（Ｃ）と、を含有する組成物を含む熱伝導シートであって、
前記黒鉛粒子（Ａ）は、前記熱伝導シートの厚み方向に配向しており、
前記アクリル酸エステル系樹脂（Ｂ）は、官能基を有する、熱伝導シートである。
【０００９】
また、前記の課題を解決するために、本発明の一実施形態に係る熱伝導シートの製造方法は、黒鉛粒子（Ａ）と、アクリル酸エステル系樹脂（Ｂ）と、老化防止剤（Ｃ）と、を含有する組成物を、シート状に成形して、前記黒鉛粒子（Ａ）が、シート面に対して平行な方向に配向している一次シートを得る一次シート形成工程と、
前記一次シートを積層して、一次シートの積層体を得る積層体形成工程と、
前記一次シートの積層体の積層断面をスライスして、熱伝導シートを得るスライス工程と、を含み、
前記アクリル酸エステル系樹脂（Ｂ）は、官能基を有する、熱伝導シートの製造方法である。
【発明の効果】
【００１０】
本発明の一態様によれば、高温保持後のタック性に優れる熱伝導シートを提供することができる。
【発明を実施するための形態】

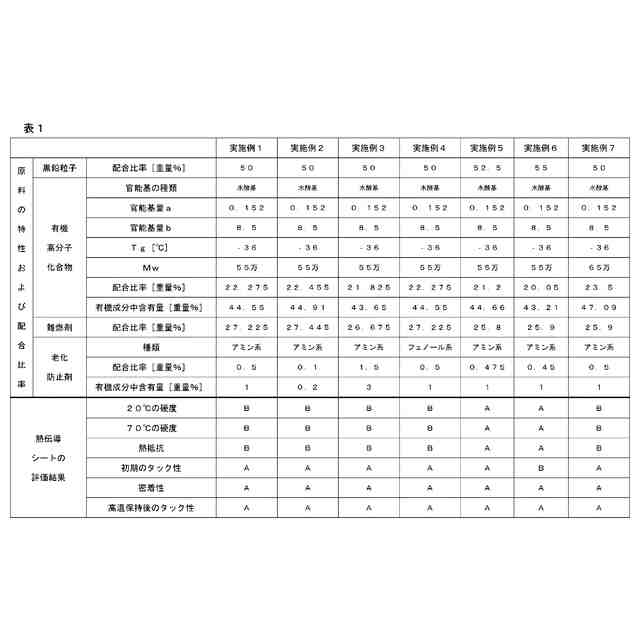

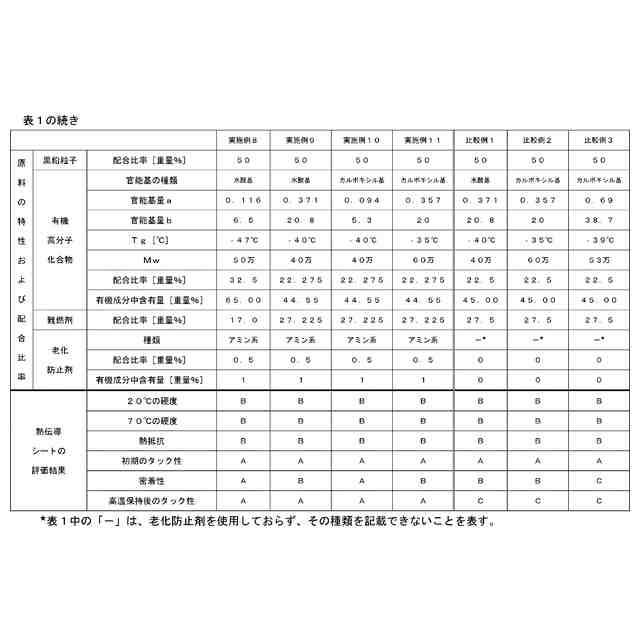

（【００１１】以降は省略されています）

関連特許
