公開番号2025133682
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024169819
出願日2024-09-30
発明の名称ポケット構造、ファイル用表紙構造及びファイル
出願人株式会社リヒトラブ
代理人弁理士法人桐朋
主分類B42F 7/00 20060101AFI20250904BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【解決手段】ポケット構造12は、ファイル10の表紙体20に固定された収容部40を備える。収容部40は、第1樹脂シート部51と第2樹脂シート部52とを有する。収容部40の一端側には被収容物100を出し入れするための開口部42が形成され、収容部40の他端側は閉じている。幅方向(B方向)における第1樹脂シート部51の両側に位置する一対の第1側縁部51Sが、表紙体20に接合されている。一対の第1側縁部51Sの各々において、長さ方向(A方向)における中央部は、表紙体20に接合されていない非接合領域51Rである。
【選択図】図2
特許請求の範囲【請求項１】
ファイル用のポケット構造であって、
前記ファイルの表紙体に固定され、シート状の被収容物を収容するための収容部を備え、
前記収容部の一端側には前記被収容物を出し入れするための開口部が形成され、前記収容部の他端側は閉じており、
前記収容部は、前記表紙体に接合された透明性を有する第１樹脂シート部と、前記第１樹脂シート部に重なり且つ前記表紙体に接合された透明性を有する第２樹脂シート部と、を有し、
前記第１樹脂シート部と前記表紙体との間に前記第２樹脂シート部が配置され、
前記第１樹脂シート部と前記第２樹脂シート部との間に前記被収容物を収容する収容領域が形成され、
前記収容部の前記一端側と前記他端側との離間方向を前記収容部の長さ方向とし、前記収容部の厚み方向及び前記長さ方向に直交する方向を前記収容部の幅方向としたとき、前記幅方向における前記第１樹脂シート部の両側に位置する一対の第１側縁部が、前記表紙体に接合されており、
一対の前記第１側縁部の各々において、前記長さ方向における中央部は、前記表紙体に接合されていない非接合領域である、ポケット構造。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のポケット構造であって、
前記第１樹脂シート部は、
前記厚み方向における前記収容部の一方の壁を構成する第１シート本体と、
前記長さ方向において前記第１側縁部の一方側に設けられ、前記幅方向において前記第１シート本体の両側から突出し、前記表紙体に接合された一対の第１接合タブと、
前記長さ方向において前記第１側縁部の他方側に設けられ、前記幅方向において前記第１シート本体の両側から突出し、前記表紙体に接合された一対の第２接合タブと、を有し、
前記非接合領域は、前記第１接合タブと前記第２接合タブとの間に設けられる、ポケット構造。
【請求項３】
請求項２に記載のポケット構造であって、
前記幅方向における前記第２樹脂シート部の両側に位置する一対の第２側縁部が、前記表紙体に接合されており、
前記第２樹脂シート部は、
前記厚み方向における前記収容部の他方の壁を構成する第２シート本体と、
前記長さ方向において一対の前記第２側縁部の中央部に設けられ、前記幅方向において前記第２シート本体の両側から突出し、前記表紙体に接合された一対の第３接合タブと、を有し、
一対の前記第３接合タブが、一対の前記第１接合タブと一対の前記第２接合タブとの間に位置する、ポケット構造。
【請求項４】
請求項１～３のいずれか１項に記載のポケット構造であって、
前記収容部は、１枚の樹脂シートを折り曲げることにより形成され、
前記収容部の前記他端側に、前記樹脂シートの折り曲げ部が位置し、
前記第１樹脂シート部と前記第２樹脂シート部とが前記折り曲げ部を介して一体的に繋がっている、ポケット構造。
【請求項５】
請求項１～３のいずれか１項に記載のポケット構造であって、
前記収容部は、前記表紙体に設けられた開口を覆うように前記表紙体に固定されている、ポケット構造。
【請求項６】
請求項１～３のいずれか１項に記載のポケット構造であって、
前記収容部の前記他端側には、前記表紙体に接合された第４接合タブが設けられている、ポケット構造。
【請求項７】
請求項１に記載のポケット構造を備える、ファイル用表紙構造。
【請求項８】
請求項７に記載のファイル用表紙構造を備える、ファイル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポケット構造、ファイル用表紙構造及びファイルに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ファイル用のポケット構造は公知である（例えば、特許文献１を参照）。ポケット構造は、写真プリント等のシート状（カード状）の被収容物を収容するための収容部を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－６３２４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ポケット構造の収容部に被収容物を収容する際、収容部に被収容物を容易に挿入できることが望ましい。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、ファイル用のポケット構造であって、前記ファイルの表紙体に固定され、シート状の被収容物を収容するための収容部を備え、前記収容部の一端側には前記被収容物を出し入れするための開口部が形成され、前記収容部の他端側は閉じており、前記収容部は、前記表紙体に接合された透明性を有する第１樹脂シート部と、前記第１樹脂シート部に重なり且つ前記表紙体に接合された透明性を有する第２樹脂シート部と、を有し、前記第１樹脂シート部と前記表紙体との間に前記第２樹脂シート部が配置され、前記第１樹脂シート部と前記第２樹脂シート部との間に前記被収容物を収容する収容領域が形成され、前記収容部の前記一端側と前記他端側との離間方向を前記収容部の長さ方向とし、前記収容部の厚み方向及び前記長さ方向に直交する方向を前記収容部の幅方向としたとき、前記幅方向における前記第１樹脂シート部の両側に位置する一対の第１側縁部が、前記表紙体に接合されており、一対の前記第１側縁部の各々において、前記長さ方向における中央部は、前記表紙体に接合されていない非接合領域である、ポケット構造である。
【０００７】
本開示の第２の態様は、第１の態様によるポケット構造を備える、ファイル用表紙構造である。
【０００８】
本開示の第３の態様は、第２の態様によるファイル用表紙構造を備える、ファイルである。
【発明の効果】
【０００９】
本発明によれば、第１側縁部の長さ方向における中央部が表紙体に接合されていないため、収容部４０の長さ方向の中央部において、第１樹脂シート部と第２樹脂シート部との密着が抑制される。このため、被収容物を収容部に挿入する際の摺動抵抗を低減することができる。このため、被収容物を収容部に容易に収納することができる。
【図面の簡単な説明】
【００１０】

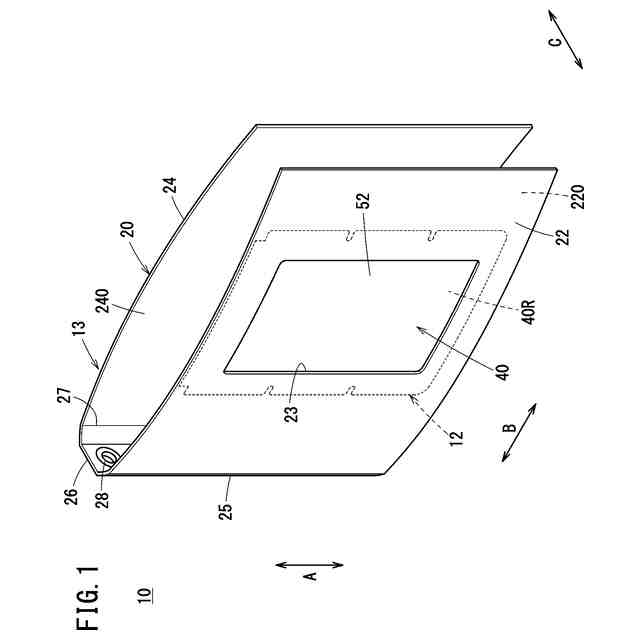

図１は、本発明の実施形態に係るファイルの斜視図である。

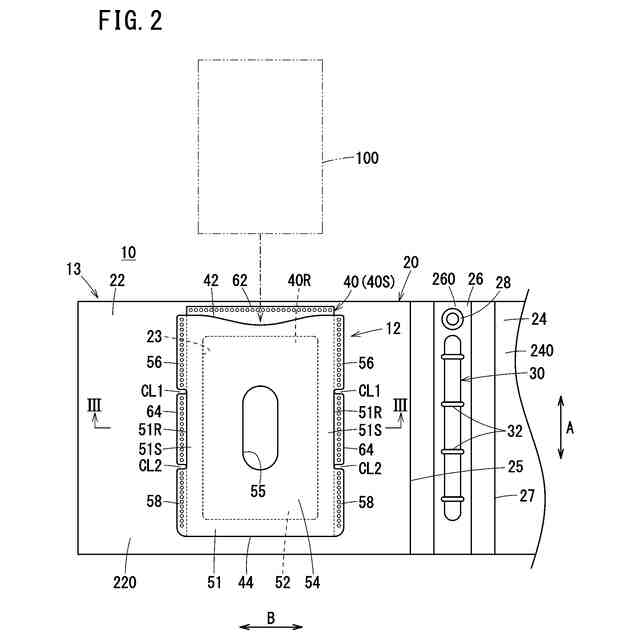

図２は、ファイルを開いた状態の表表紙の平面図である。
図３は、図２におけるＩＩＩ－ＩＩＩ線に沿った断面図である。

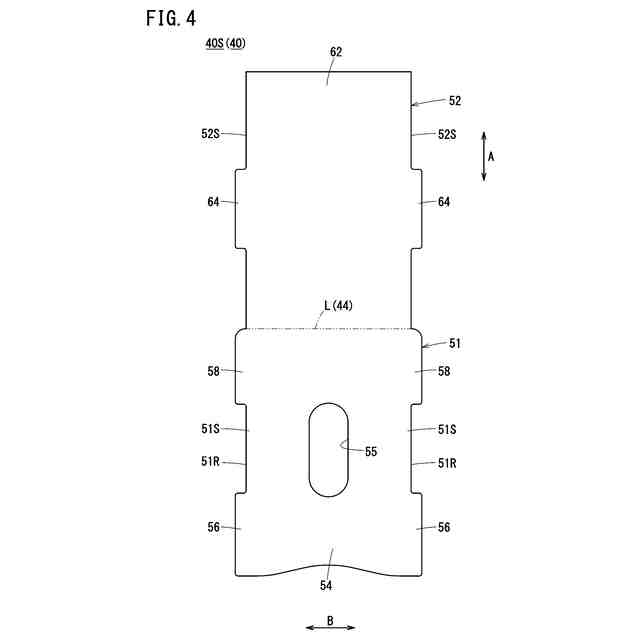

図４は、折り曲げられる前の樹脂シートの平面図である。

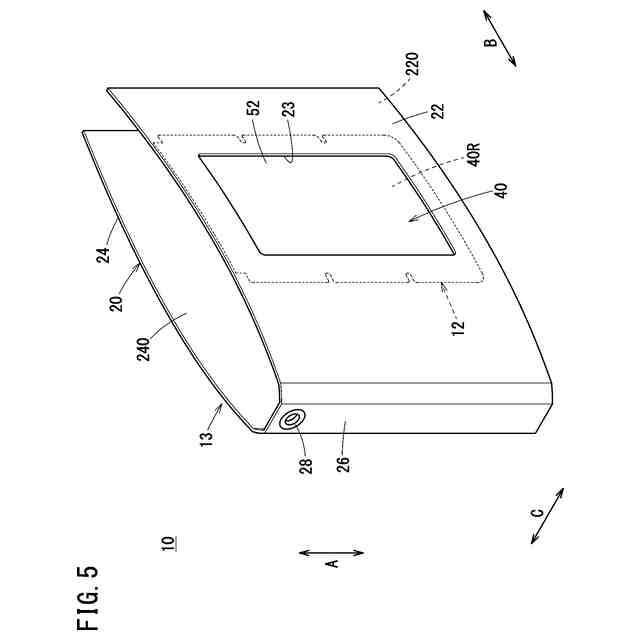

図５は、ファイルの別方向からの斜視図である。
図６は、変形例に係る収容部を備えたファイルの平面図である。

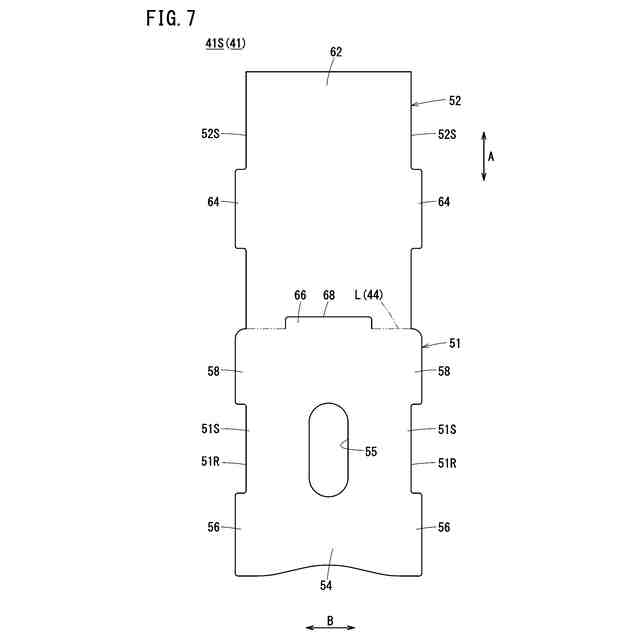

図７は、折り曲げられる前の樹脂シートの平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
