公開番号2025127980
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024025023
出願日2024-02-21
発明の名称リフター
出願人個人
代理人
主分類B42F 7/14 20060101AFI20250826BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】
冊子や新聞紙・資料などの書類等の外形より少し大きめの箱に、その書類等を平らに積み重ねた平置きで入れた場合、箱の底の方に位置する書類等を取り出すのは難しかった。
本発明は、そのような箱に、書類等を平らに積み重ね平置きで入れた場合でも、箱の底の方に位置する書類等を手で容易に取り出せるようにすることを目的とする。
【解決手段】
箱の底面より小さな面積の板状のリフティングボードとそのリフティングボードの一辺に、下端を回動可能な状態で取り付けた引き上げ板と、引き上げ板に手の指が掛かり引き上げ板を容易に引き上げることができる指掛りを取り付けまたは形成する。

【選択図】図2

特許請求の範囲【請求項１】
リフティングボードとそのリフティングボードの一辺に、下端を回動可能な状態で取り付けた引き上げ板と、その引き上げ板に、引き上げ板を引き上げるための指掛りが取り付けられまたは形成されたことを特徴とするリフター。

発明の詳細な説明【技術分野】
【０００１】
箱に入った冊子やノート・新聞紙・書類・資料など板状のもの（以下「書類等」と称す）を箱から引き上げ取り出すための道具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
書類等の外形より少し大きめの箱に、その書類等を平らに積み重ねた平置きで入れた場合、箱の底の方に位置する書類等を取り出すのは難しかった。
【０００３】
特許情報プラットホームで、ＦＩＢ６５Ｇ５７、５９、６０辺りを調査したが先行技術文献を見つけることはできなかった。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、書類等の外形より少し大きめの箱に、その書類等を平らに積み重ねた平置きで入れた場合でも、箱の底の方に位置する書類等を見たり、手で容易に傷めずに取り出せたりすることを目的とする。
【課題を解決するための手段】
【０００５】

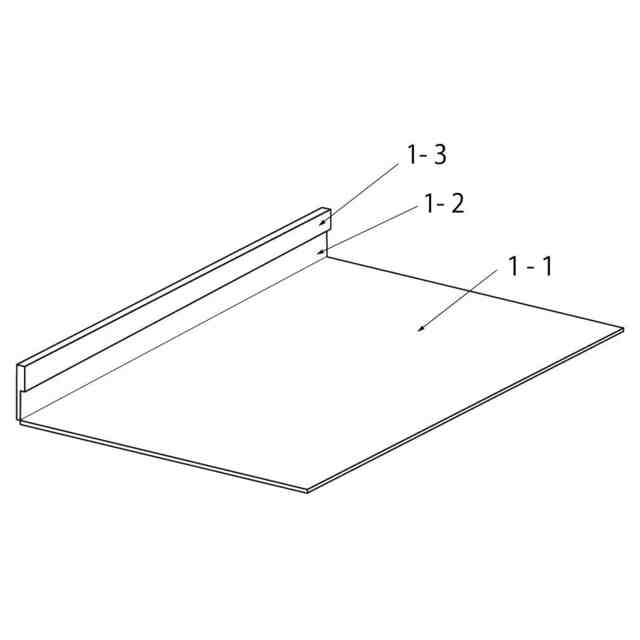

箱の底面より小さな面積の板状のリフティングボードとそのリフティングボードの一辺に、下端を回動可能な状態で取り付けた引き上げ板と、その引き上げ板に手の指が掛かり引き上げ板を容易に引き上げることができる指掛りを取り付けまたは形成する。
【０００６】
リフティングボードは、箱に入れる書類等を載せたまま大きく撓まず書類等の一部を引き上げることができる剛性があれば、孔が開いていたり面積が小さいものであったりしてもかまわない。
またリフティングボードは、箱の底面奥行の１／２程度の寸法の幅（奥行方向）であってもよいが、引き上げた後さらに引き上げ板がある正面方向に引き動かす場合は書類等がリフティングボードから滑って箱の底に残ったままにならないよう箱の底面奥行の少なくとも２／３程度の幅（奥行方向）がある方がよい。
なおリフターの引き上げ板のある方を「正面」、その反対側を「背面」といい、「奥行」は正面から背面方向への長さをいう。
【０００７】
引き上げ板は、箱の深さと同じか、深さより少し小さい高さになっており、その下端とリフティングボードの一辺が、例えば折れ目のようなヒンジとなってくっついており、リフティングボードの引き上げ時や、引き上げた後さらに引き上げ板がある方向に引き動かすときに、リフティングボードとの角度が変わる。
【０００８】

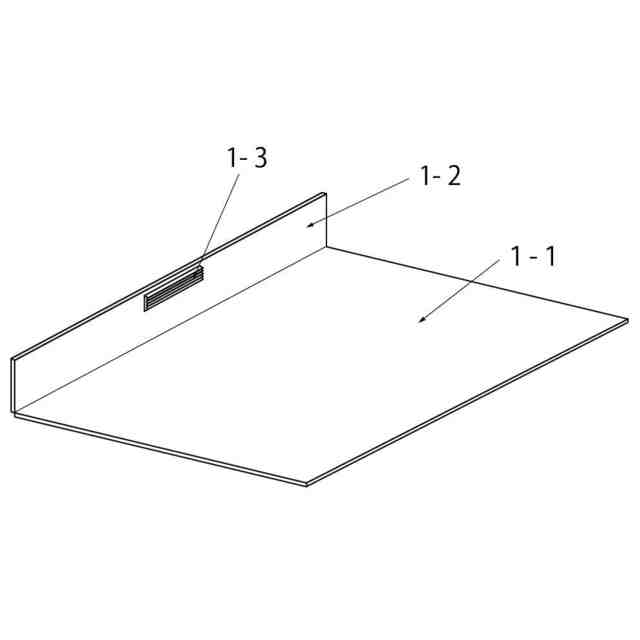

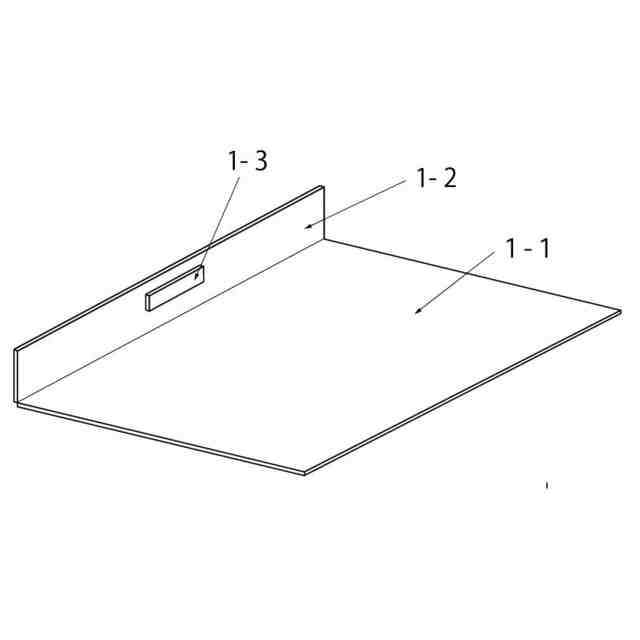

引き上げ板にある指掛りは、引き上げ板のリフティングボード側に突起や滑りにくく凹凸をつけたものを取り付けたり、引き上げ板を凹ませたり、孔を開けたりして作ることができる。指掛りは、引き上げ板のリフティングボード側とは逆にあってもいいが、指を掛けやすいのはリフティングボード側である。
また、引き上げ板と書類等の隙間は指が入る程度に開いているほうが使いやすい。
また、箱全体を小さくするには指掛りの厚みをあまり大きくしない方がよい。
【０００９】

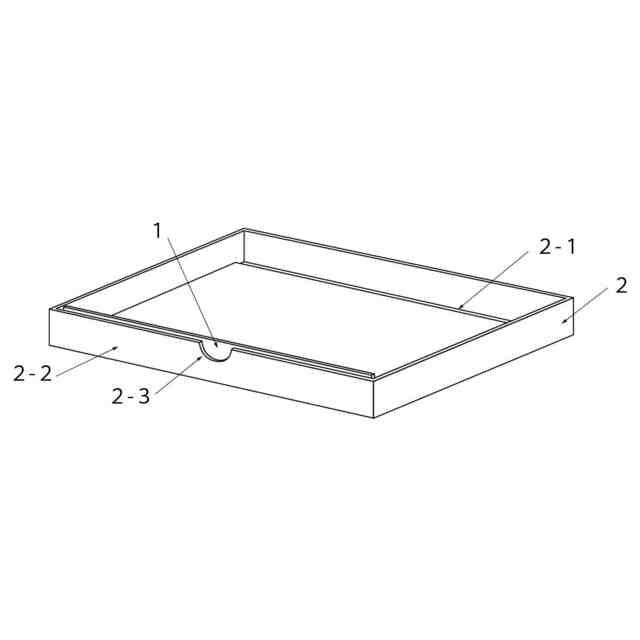

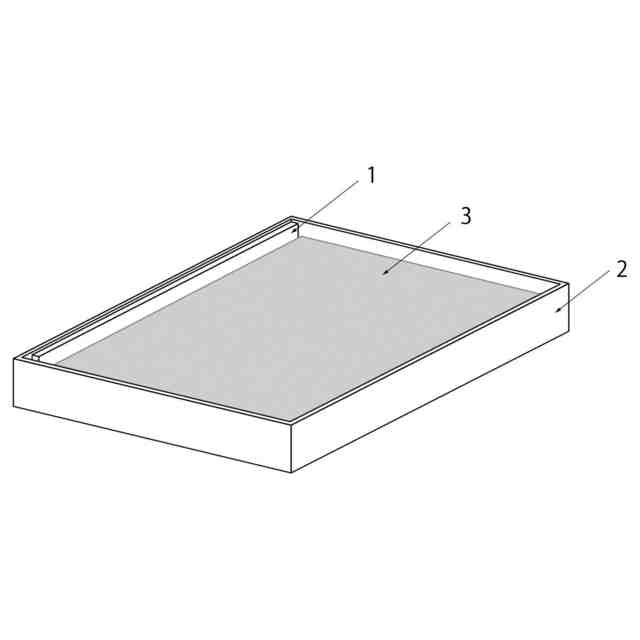

引き上げ板を、書類等を入れる箱の深さと同じか、深さより少し小さい高さの寸法にすると、その箱に引き上げ板と書類を入れたまま箱にフタができる。
箱の寸法は、奥行と比べ高さ（深さ）が小さいものが、本発明には向いている。その比は概ね奥行４に対し高さ１程度以下である。高さが１／４程度を超えると、リフティングボードを引き上げ板を持って引き上げたときに、リフティングボードから書類等が箱の中に滑り落ちやすくなる。
【発明の効果】
【００１０】

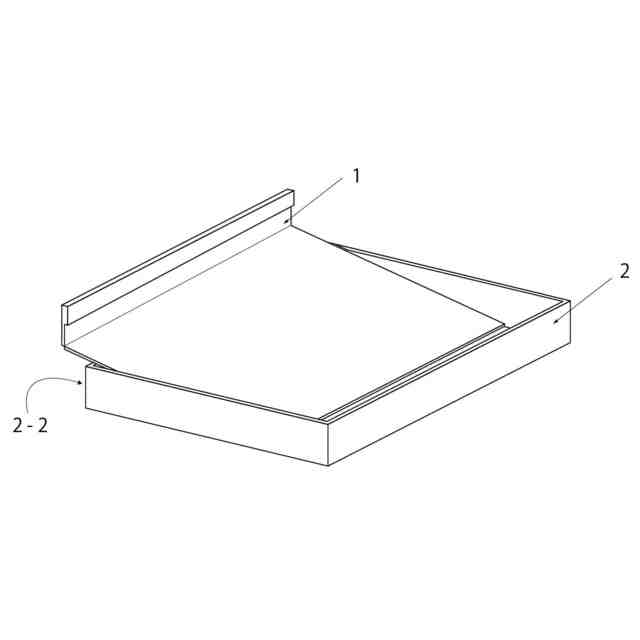

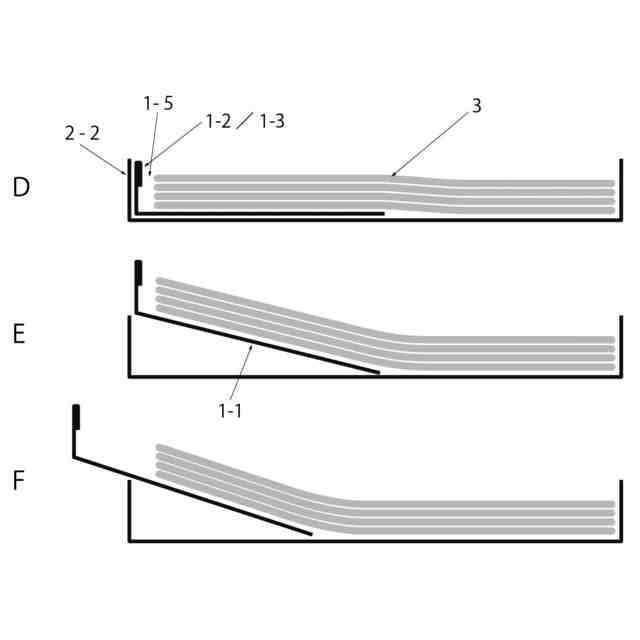

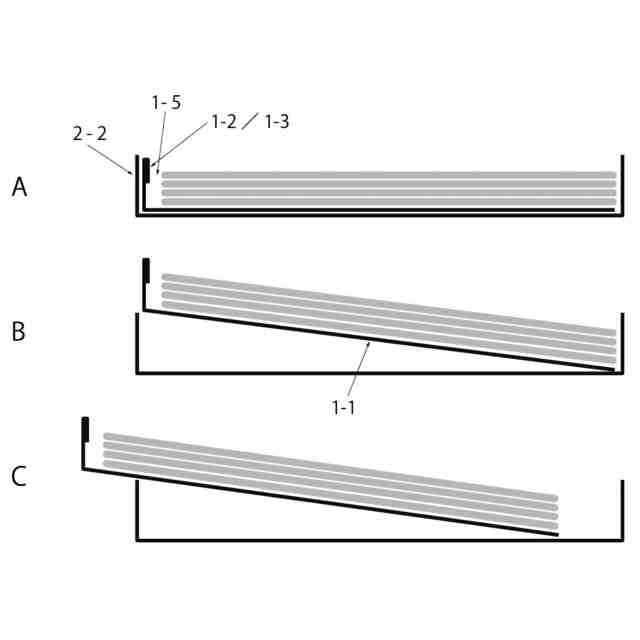

引き上げ板を指で引き上げることで、箱の底の方に平置きした書類等を簡単に持ち上げることができる。さらに引き上げ板を正面側に引き、リフティングボードを箱の正面側の側板の縁に置き、引き上げ板を手前に９０°傾けることで、引き出した正面方向から書類等を見たり取り出したりすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
