公開番号2024165128
公報種別公開特許公報(A)
公開日2024-11-28
出願番号2023081017
出願日2023-05-16
発明の名称地図フィルム
出願人東洋紡株式会社
代理人
主分類B42D 1/00 20060101AFI20241121BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】水や雨等に対する耐水性に優れた材質から構成され、20℃の環境下で24時間保管した後の折り畳み形状の保持性(折畳み保持性能)に優れ、かつ視認可能な微小な地図情報を含むことができる地図フィルムを提供する。
【解決手段】本発明の地図フィルムは、プラスチックフィルムと、地図情報を含むデジタル印刷層からなる印刷部とを有し、該印刷部は20℃の環境下で24時間保管した後の折畳み保持角度が90度以下であることを特徴とする。
【選択図】なし
特許請求の範囲【請求項１】
プラスチックフィルムと、地図情報を含むデジタル印刷層からなる印刷部とを有し、該印刷部は２０℃の環境下で２４時間保管した後の折畳み保持角度が９０度以下であることを特徴とする地図フィルム。
続きを表示（約 610 文字）【請求項２】
前記地図情報は４ｐｔ以下のサイズの文字を含む請求項１に記載の地図フィルム。
【請求項３】
２枚のプラスチックフィルムの間に印刷部を有する請求項１に記載の地図フィルム。
【請求項４】
前記プラスチックフィルムが透明プラスチックフィルム又は半透明プラスチックフィルムである請求項１に記載の地図フィルム。
【請求項５】
前記プラスチックフィルムがポリエステルフィルムである請求項１に記載の地図フィルム。
【請求項６】
前記ポリエステルフィルムは、エチレンテレフタレートユニットを全エステルユニット１００モル％中、５０モル％以上有し、
全アルコール成分１００モル％中の非晶質アルコール成分の割合と、全酸成分１００モル％中の非晶質酸成分の割合の合計が１２モル％以上３０モル％以下であるポリエステル樹脂で構成されている請求項５に記載の地図フィルム。
【請求項７】
前記地図情報が、博覧会場、スキー場、キャンプ地、観光地、テーマパーク、遊園地、ゴルフ場、海水浴場、プール、野球場、陸上競技場、マラソン会場、野外運動施設、宿泊施設及びショッピングモールよりなる群から選択される少なくとも１種以上の情報を含む請求項１に記載の地図フィルム。
【請求項８】
折り畳まれた形状を有する請求項１に記載の地図フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プラスチックフィルムを用いた地図フィルムに関し、詳しくは、２０℃の環境下で２４時間保管した後の折畳み保持性能に優れ、かつ視認可能な微小な地図情報を含むことができる地図フィルムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、地図は紙を材料として地図情報を印刷したものが一般的であったが、水や雨等に曝されると破れ易くなるという欠点があった。
【０００３】
そこで特許文献１には、紙製の芯材に所定の材料組成からなるガラス層をコーティングして形成し、撥水性や耐水性に優れた紙製アウトドア用地図が開示されている。
【０００４】
特許文献２は、上記特許文献１が抱える問題点を解決するために提案されたものである。すなわち特許文献１のようにガラスコーティング層を表面に備えた紙を材質に用いると、ガラスコーティング層は柔軟性が不足しているため、何度も折り畳んでいると折れ皺が発生して、印刷された地図が見にくくなったり、その皺から水分が侵入して破れ易くなるという問題がある。そのため特許文献２では、何度も折り畳んでも折れ皺が回復可能な地図印刷シートを提供するため、所定のセル径を有する独立気泡発泡体からなるシートの一方の面に、耐水性インクにより地図の印刷が施されてなる地図印刷シートが開示されている。
【０００５】
特許文献２では独立気泡発泡体からなる弾性シートを基材に使用しているため、折れ皺がつき難くクシャクシャに丸めて押し込み収納できる等の利点がある。しかしながら、その反面、折りぐせがつき難く、折り畳んで衣服のポケット等に収納して使用する場合には折り畳み形状を保持し難いため、収納後に取り出し難い他、収納時に嵩張ってしまい衣服のポケット等に収納する場合は他の物を収納できなくなる等の問題も抱えている。
【０００６】
特許文献３においては、特許文献２において問題となる、折り畳み形状を保持し難いために発生する収納性の悪さを改良するために、折り畳み形状の保持性に優れた地図フィルムが開示されている。該地図フィルムは簡易に携帯できる性能を有するが、使用者がポケット等の小さな収納場所に入れて持ち歩く使用の様態となることが多く、そのためにコンパクトなサイズであることが要求される。コンパクトのサイズな地図フィルムにおいて、多くの地図情報を掲載しようとすると、地図情報が小さすぎて鮮明に印刷できないため、少ない地図情報しか掲載ができないという制約が発生することを、本発明者は見出した。また、多くの地図情報を掲載するためには、複数の地図に分けて掲載する必要が発生し、その結果、複数の地図を使用することに起因する利便性の悪さが発生することも本発明者らは見出した。
【先行技術文献】
【特許文献】
【０００７】
実用新案登録第３０６６０３６号公報
実用新案登録第３１８５９２４号公報
特開２０１９－７７０９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は上記課題を解決するためになされたものであり、その目的は、水や雨等に対する耐水性に優れた材質から構成され、２０℃の環境下で２４時間保管した後の折り畳み形状の保持性（折畳み保持性能）に優れ、かつ視認可能な微小な地図情報を含むことができる地図フィルムを提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決し得た本発明は、以下の構成よりなる。
１．プラスチックフィルムと、地図情報を含むデジタル印刷層からなる印刷部とを有し、該印刷部は２０℃の環境下で２４時間保管した後の折畳み保持角度が９０度以下であることを特徴とする地図フィルム。
２．前記地図情報は４ｐｔ以下のサイズの文字を含む１．に記載の地図フィルム。
３．２枚のプラスチックフィルムの間に印刷部を有する１．又は２．に記載の地図フィルム。
４．前記プラスチックフィルムが透明プラスチックフィルム又は半透明プラスチックフィルムである１．～３．のいずれかに記載の地図フィルム。
５．前記プラスチックフィルムがポリエステルフィルムである１．～４．のいずれかに記載の地図フィルム。
６．前記ポリエステルフィルムは、エチレンテレフタレートユニットを全エステルユニット１００モル％中、５０モル％以上有し、全アルコール成分１００モル％中の非晶質アルコール成分の割合と、全酸成分１００モル％中の非晶質酸成分の割合の合計が１２モル％以上３０モル％以下であるポリエステル樹脂で構成されている５．に記載の地図フィルム。
７．前記地図情報が、博覧会場、スキー場、キャンプ地、観光地、テーマパーク、遊園地、ゴルフ場、海水浴場、プール、野球場、陸上競技場、マラソン会場、野外運動施設、宿泊施設及びショッピングモールよりなる群から選択される少なくとも１種以上の情報を含む１．～６．のいずれかに記載の地図フィルム。
８．折り畳まれた形状を有する１．～７．のいずれかに記載の地図フィルム。
【発明の効果】
【００１０】
本発明によれば、水や雨等に対する耐水性に優れており、２０℃の環境下で２４時間保管した後の折畳み保持性能に優れ、かつ視認可能な微小な地図情報を含むことができる地図フィルムを提供することができる。

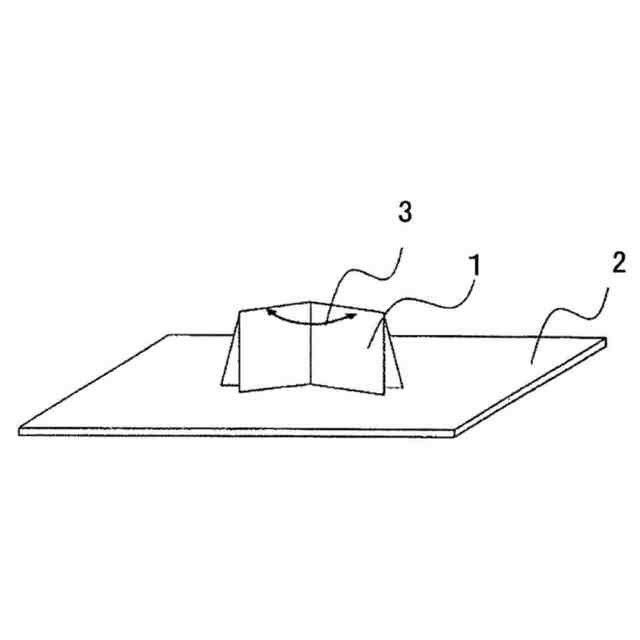

【図面の簡単な説明】
（【００１１】以降は省略されています）
