公開番号2025133475
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024031450
出願日2024-03-01
発明の名称蓄熱装置
出願人新光電気工業株式会社
代理人個人,個人
主分類F28D 20/02 20060101AFI20250904BHJP(熱交換一般)
要約【課題】蓄熱効率を向上することができる蓄熱装置を提供する。
【解決手段】蓄熱装置は、セラミック部と、前記セラミック部内に設けられた潜熱蓄熱体と、を有し、前記セラミック部は、第1面と、前記第1面とは反対側の第2面と、前記第1面と前記第2面とをつなぐ第3面と、を有し、前記第3面に、前記第1面及び前記第2面につながる第1溝が形成されている。
【選択図】図1
特許請求の範囲【請求項１】
セラミック部と、
前記セラミック部内に設けられた潜熱蓄熱体と、
を有し、
前記セラミック部は、
第１面と、
前記第１面とは反対側の第２面と、
前記第１面と前記第２面とをつなぐ第３面と、
を有し、
前記第３面に、前記第１面及び前記第２面につながる第１溝が形成されている蓄熱装置。
続きを表示（約 700 文字）【請求項２】
前記第１溝内に設けられた金属層を有する請求項１に記載の蓄熱装置。
【請求項３】
前記セラミック部内に設けられ、前記潜熱蓄熱体を加熱する電熱体を有し、
前記金属層は、前記電熱体に電気的に接続されている請求項２に記載の蓄熱装置。
【請求項４】
前記セラミック部は、前記第１面と前記第２面とをつなぎ、前記第３面とは反対側の第４面を有し、
前記第１面に、前記第３面及び前記第４面につながる第２溝が形成されている請求項１乃至３のいずれか１項に記載の蓄熱装置。
【請求項５】
前記第１溝と前記第２溝とがつながっている請求項４に記載の蓄熱装置。
【請求項６】
前記セラミック部は、
前記第１面と前記第２面とをつなぎ、前記第３面につながる第５面と、
前記第１面と前記第２面とをつなぎ、前記第３面につながり、前記第５面とは反対側の第６面と、
を有し、
前記第３面に、前記第５面及び前記第６面につながる第３溝が形成されている請求項１乃至３のいずれか１項に記載の蓄熱装置。
【請求項７】
前記セラミック部内に設けられ、前記潜熱蓄熱体を加熱する第１電熱体及び第２電熱体を有し、
前記潜熱蓄熱体は、前記第１電熱体と前記第２電熱体との間に位置する請求項１に記載の蓄熱装置。
【請求項８】
前記潜熱蓄熱体は、２つの主面を備えた板状の形状を有し、
前記第１電熱体及び前記第２電熱体は、それぞれ前記主面に平行な面に配置されている請求項７に記載の蓄熱装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄熱装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
潜熱蓄熱体を用いた蓄熱装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０４８３９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、蓄熱効率の向上の要請が高まっている。
【０００５】
本開示は、蓄熱効率を向上することができる蓄熱装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一形態によれば、セラミック部と、前記セラミック部内に設けられた潜熱蓄熱体と、を有し、前記セラミック部は、第１面と、前記第１面とは反対側の第２面と、前記第１面と前記第２面とをつなぐ第３面と、を有し、前記第３面に、前記第１面及び前記第２面につながる第１溝が形成されている蓄熱装置が提供される。
【発明の効果】
【０００７】
開示の技術によれば、蓄熱効率を向上することができる。
【図面の簡単な説明】
【０００８】
第１実施形態に係る蓄熱装置を例示する図である。

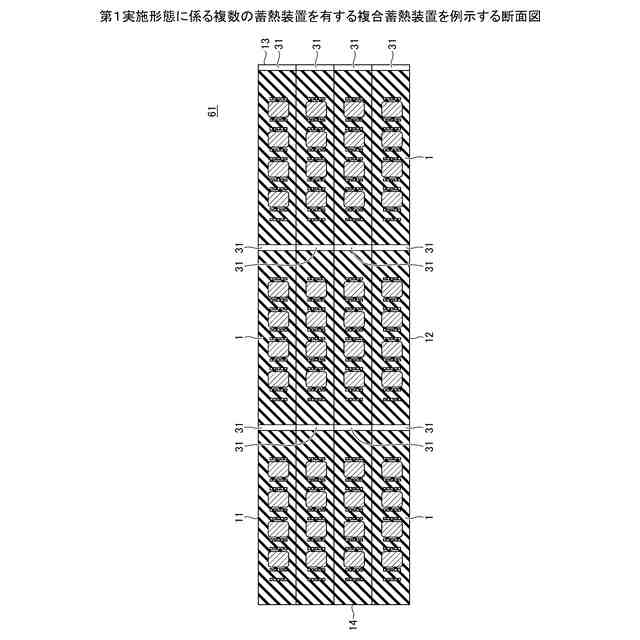

第１実施形態に係る複数の蓄熱装置を有する複合蓄熱装置を例示する断面図である。

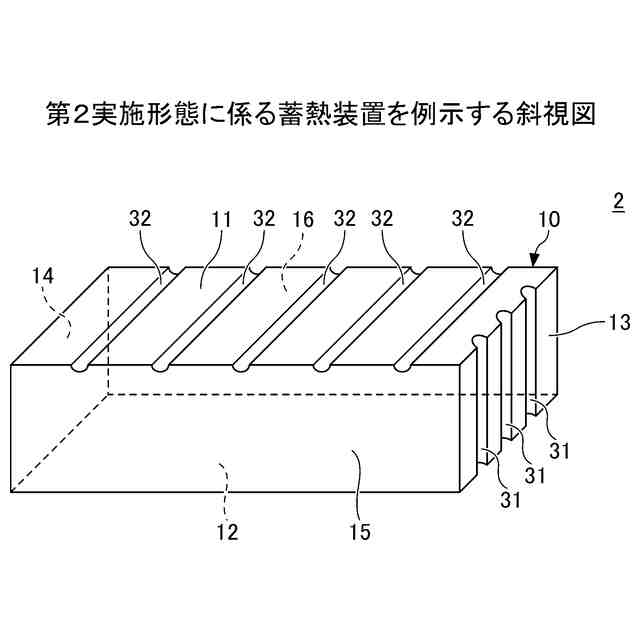

第２実施形態に係る蓄熱装置を例示する斜視図である。

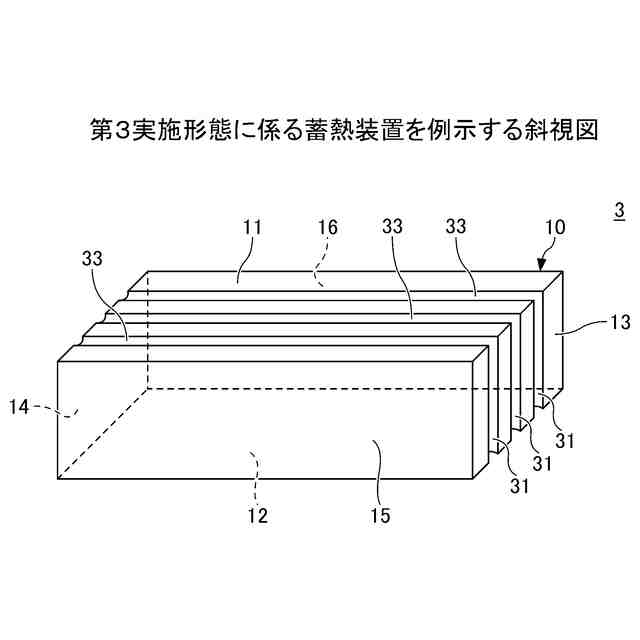

第３実施形態に係る蓄熱装置を例示する斜視図である。

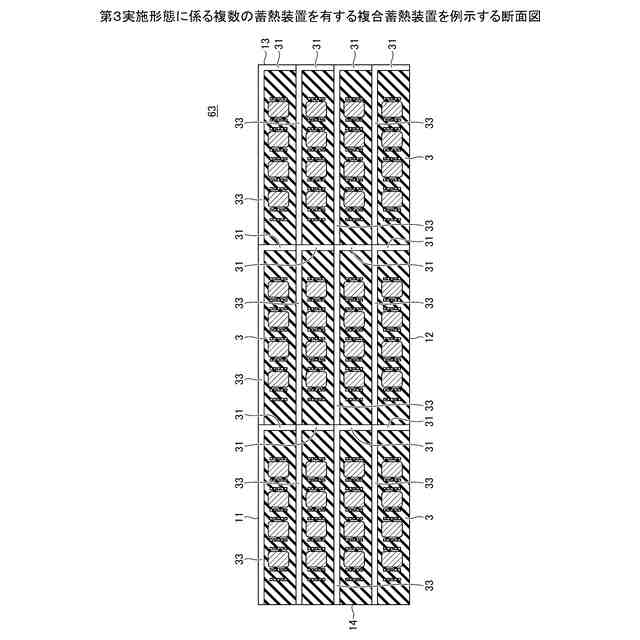

第３実施形態に係る複数の蓄熱装置を有する複合蓄熱装置を例示する断面図である。

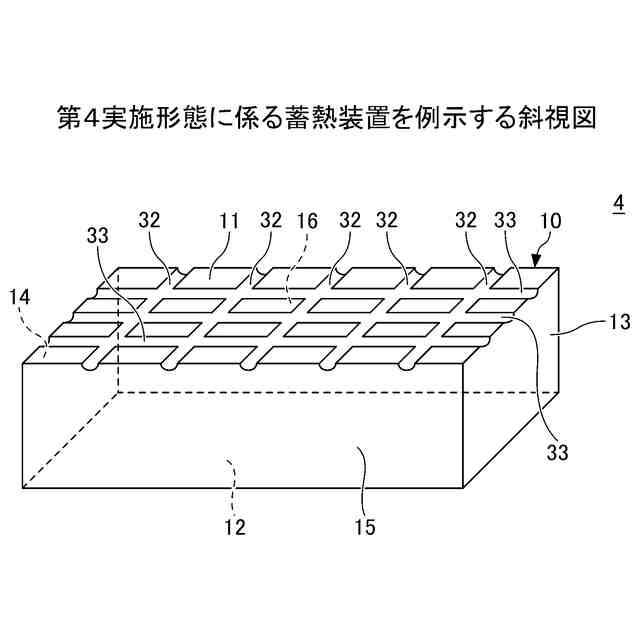

第４実施形態に係る蓄熱装置を例示する斜視図である。

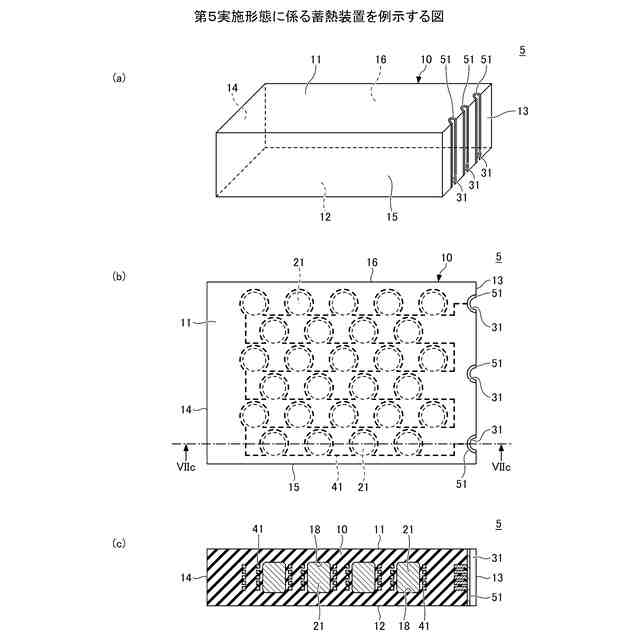

第５実施形態に係る蓄熱装置を例示する図である。

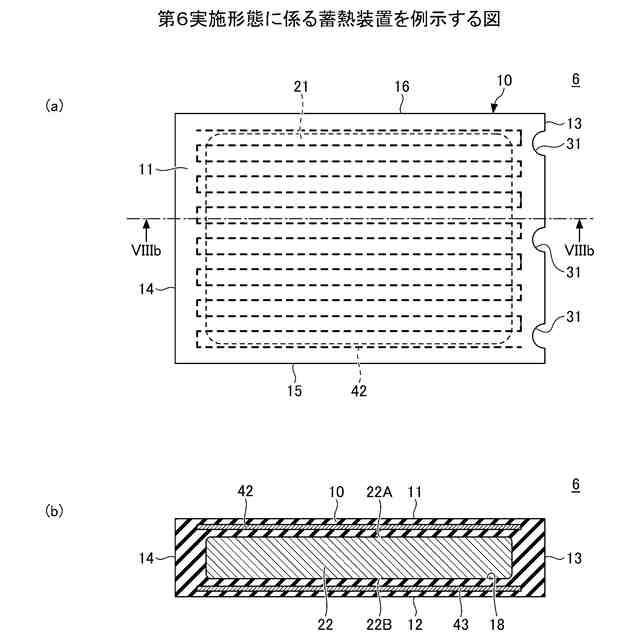

第６実施形態に係る蓄熱装置を例示する図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について添付の図面を参照しながら具体的に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複した説明を省くことがある。
【００１０】
（第１実施形態）

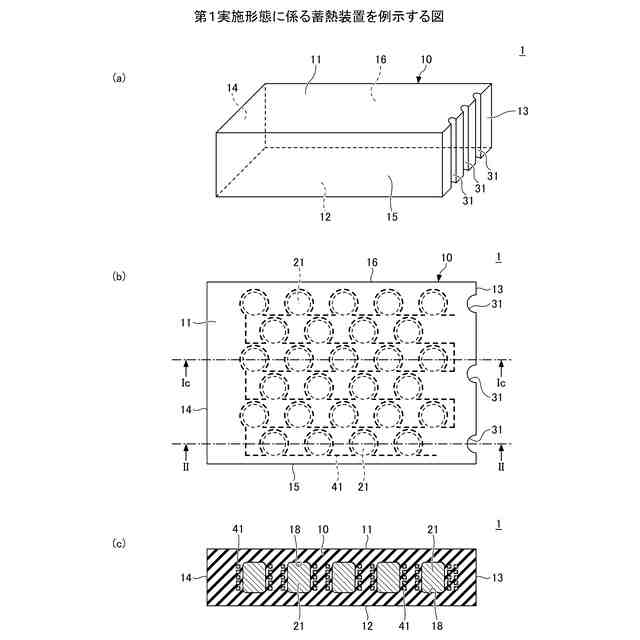

まず、第１実施形態について説明する。第１実施形態は蓄熱装置に関する。図１は、第１実施形態に係る蓄熱装置を例示する図である。図１（ａ）は斜視図であり、図１（ｂ）は上面図であり、図１（ｃ）は断面図である。図１（ｃ）は図１（ｂ）中のIc-Ic線に沿った断面図に相当する。
（【００１１】以降は省略されています）
