公開番号2025095554
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211631
出願日2023-12-15
発明の名称熱交換器
出願人マレリ株式会社
代理人弁理士法人後藤特許事務所
主分類F28F 3/04 20060101AFI20250619BHJP(熱交換一般)
要約【課題】熱交換器の熱交換性能を向上させる。
【解決手段】熱交換器の第1プレート11の平面部は、第2プレート12に当接する丸型突起部40と、第2プレート12に向かって突出し、第1プレート11の表面に沿って第1流路10Aの長手方向にV字型に設けられ、第2プレート12と間隔を開けて対向するV字型突起部50とを有し、第2プレート12の平面部は、第1プレート11の丸型突起部40に対向する位置に、丸型突起部40に当接する丸型突起部を有する。丸型突起部40及びV字型突起部50とは、第1流路10Aの長手方向に複数配置され、丸型突起部40は、第1プレート11の平面部において、V字型突起部50の第1流路10Aの長手方向に凸形状となる凸部と、第1流路10Aの長手方向に隣接するV字型突起部50の第1流路10Aの長手方向に凸形状となる凸部とを結ぶ仮想線A上に配置される。
【選択図】図3
特許請求の範囲【請求項１】
第１流体と第２流体との間で熱交換を行う熱交換器であって、
間隔をあけて平行に設けられる複数の第１プレートと、
隣り合う一対の前記第１プレートの間に間隔をあけて配置され、前記第１プレートと交互に積層されて前記第１流体が流れる第１流路と前記第２流体が流れる第２流路とを交互に形成する第２プレートと、
を備え、
前記第１プレート及び前記第２プレートは、平面部と、前記平面部の周囲から立設する壁部とをそれぞれ有し、
前記第１プレートの前記平面部は、
前記第２プレートに向かって突出し、前記第２プレートに当接する第１突起部と、
前記第２プレートに向かって突出し、前記第１プレートの表面に沿って前記第１流路の長手方向にＶ字型に設けられ、前記第２プレートと間隔を開けて対向する第１Ｖ字型突起部と、を有し、
前記第２プレートの前記平面部は、前記第１プレートの前記第１突起部に対向する位置に、前記第１プレートに向かって突出し、前記第１突起部に当接する第２突起部を有し、
前記第１突起部及び前記第１Ｖ字型突起部とは、前記第１流路の長手方向に複数配置され、
前記第１突起部は、前記第１プレートの前記平面部において、前記第１Ｖ字型突起部の前記第１流路の長手方向に凸形状となる凸部と、前記第１流路の長手方向に隣接する前記第１Ｖ字型突起部の前記第１流路の長手方向に凸形状となる凸部とを結ぶ仮想線上に配置される、
熱交換器。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の熱交換器であって、
前記第２プレートの前記平面部は、前記第１プレートに向かって突出し、前記第１流路の長手方向であって、前記第１Ｖ字型突起部とは逆向きにＶ字型に設けられ、前記第１プレートと間隔をあけて対向する第２Ｖ字型突起部を有し、
前記第２Ｖ字型突起部は、前記第１流路の長手方向に複数配置され、
前記第２突起部及び前記第２Ｖ字型突起部の前記第１流路の長手方向に凹形状となる凹部が、前記仮想線上に配置される、
熱交換器。
【請求項３】
請求項２に記載の熱交換器であって、
前記第１突起部は、前記仮想線上で、前記第１Ｖ字型突起部の前記凸部と、前記第１流路の長手方向に隣り合う前記第２Ｖ字型突起部の前記凸部との間であって、これらの距離が大きい箇所に配置される、
熱交換器。
【請求項４】
請求項２に記載の熱交換器であって、
前記第１プレート及び前記第２プレートは矩形形状であり、前記第１Ｖ字型突起部及び前記第２Ｖ字型突起部は、複数の前記凸部を有し、前記第１流路の長手方向に沿って設けられる一の前記壁部から当該壁部に対向する他の前記壁部に渡って形成される、
熱交換器。
【請求項５】
請求項４に記載の熱交換器であって、
前記第１プレートの前記平面部おける前記第１Ｖ字型突起部の前記凸部と、前記第２プレートの前記平面部における前記第２Ｖ字型突起部の前記凸部と、が平面視において重複する、
熱交換器。
【請求項６】
請求項１又は２に記載の熱交換器であって、
前記第２流路には、前記第１プレートと前記第２プレートとの間にインナーフィンが備えられ、
前記第１流体は冷却水であり、前記第２流体は気液二相冷媒である、
熱交換器。
【請求項７】
請求項１又は２に記載の熱交換器であって、
前記第１プレート及び前記第２プレートの上部に、前記第１プレート及び前記第２プレートよりも厚さが大きいサポートプレートが固定され、
前記サポートプレートには、前記第１流路に連通する第１流体入口及び第１流体出口、並びに、前記第２流路に連通する第２流体入口及び第２流体出口が備えられる、
熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱交換器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、第一伝熱プレートと第二伝熱プレートとが交互に積層されて、それらの間に第１流体が流れる第１流路と第２流体が流れる第２流路とが交互に配置され、これら流路にインナーフィンを備える熱交換器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９４９２５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の熱交換器では、第１流体が流れる第１流路と、第２流体が流れる第２流路とに、流路の空間に波状の突起を多数有するインナーフィンを備える構成である。しかしながら、第１流体と第２流体とを熱交換を行いながら適切に循環させるために、必ずしもインナーフィンを備えることが適切でない場合がある。
【０００５】
本発明は、上記の点に鑑みてなされたものであり、第１流体の流路と第２流体の流路とが交互に形成される熱交換器において、第１流体の流路と第２の流体の流路とにおける熱交換性能を共に向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明のある態様によれば、第１流体と第２流体との間で熱交換を行う熱交換器は、間隔をあけて平行に設けられる複数の第１プレートと、隣り合う一対の第１プレートの間に間隔をあけて配置され、第１プレートと交互に積層されて第１流体が流れる第１流路と第２流体が流れる第２流路とを交互に形成する第２プレートと、備え、第１プレート及び第２プレートは、平面部と、平面部の周囲から立設する壁部とをそれぞれ有し、第１プレートの平面部は、第２プレートに向かって突出し、第２プレートに当接する第１突起部と、第２プレートに向かって突出し、第１プレートの表面に沿って第１流路の長手方向にＶ字型に設けられ、第２プレートと間隔を開けて対向する第１Ｖ字型突起部と、を有し、第２プレートの平面部は、第１プレートの第１突起部に対向する位置に、第１プレートに向かって突出し、第１突起部に当接する第２突起部を有し、第１突起部及び第１Ｖ字型突起部は、第１流路の長手方向に複数配置され、第１突起部は、第１プレートの平面部において、第１Ｖ字型突起部の第１流路の長手方向に凸形状となる凸部と、第１流路の長手方向に隣接する第１Ｖ字型突起部の、第１流路の長手方向に凸形状となる凸部とを結ぶ仮想線上に配置される。
【発明の効果】
【０００７】
上記態様では、第１流路に第１Ｖ字型突起部が起立配置されることで、第１流路を流れる第１流体がこれらを通過する際に、熱交換器の積層方向に縦渦となるような流れが発生し、第１流路内で第１流体が流動する。これにより、第１流体と第２流体との間の熱交換性能を向上させることができる。
【図面の簡単な説明】
【０００８】

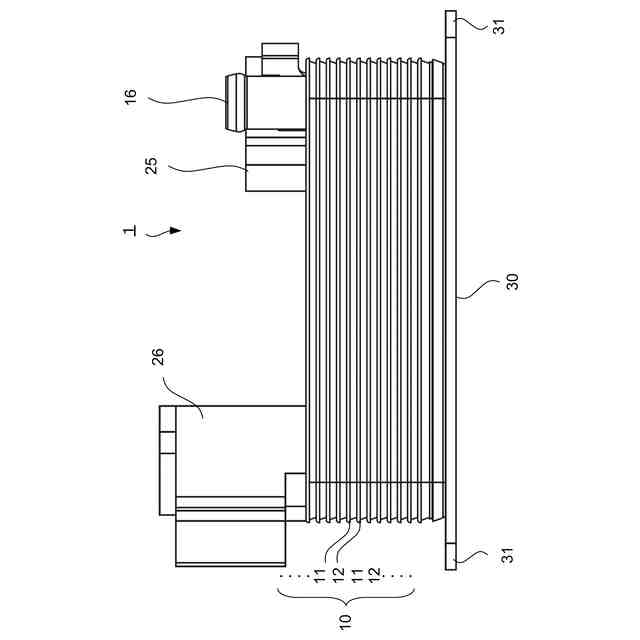

図１は、本発明の実施形態に係る熱交換器の正面図である。

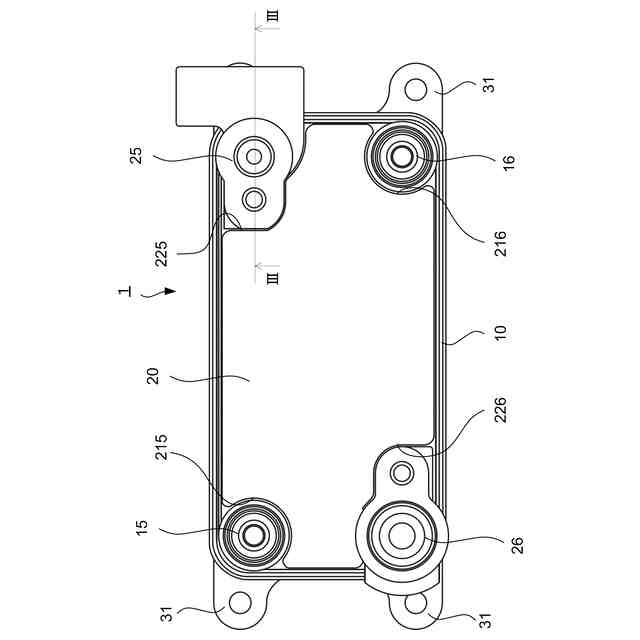

図２は、熱交換器の平面図である。

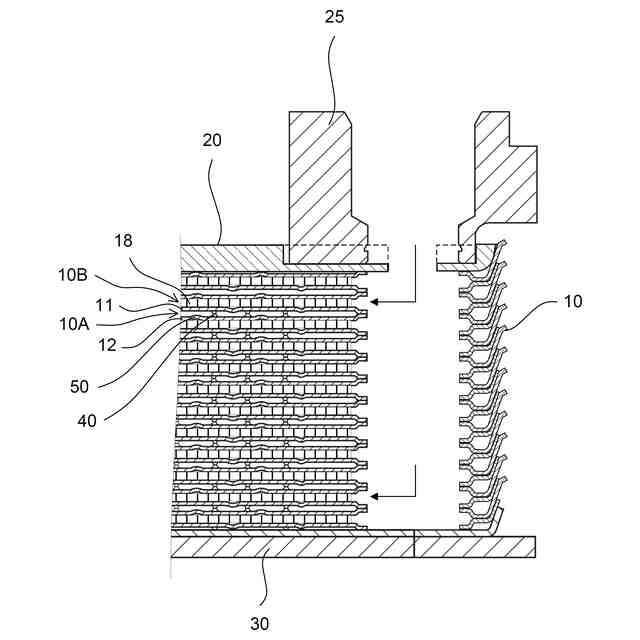

図３は、図２におけるＩＩＩ－ＩＩＩ断面図である。

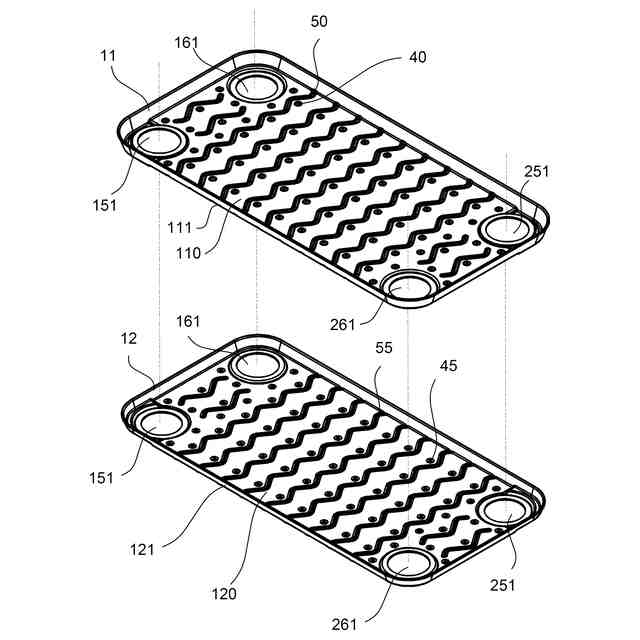

図４は、第１プレート及び第２プレートの説明図である。
図５は、第１プレートの平面図である。

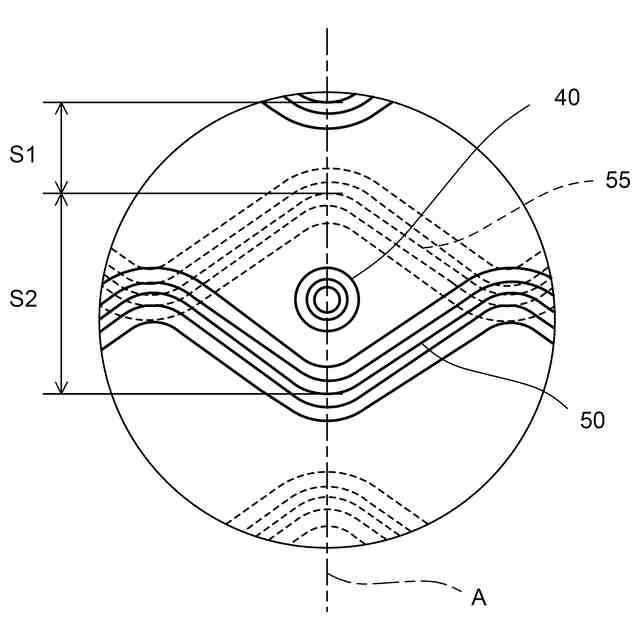

図６は、図５のＲ部分の拡大図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態に係る熱交換器１について説明する。
【００１０】
まず、図１及び図２を参照して、熱交換器１の全体構成について説明する。図１は、本発明の実施形態に係る熱交換器１の正面図であり、図２は、熱交換器１の平面図である。
（【００１１】以降は省略されています）
