公開番号2025173628
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079248
出願日2024-05-15
発明の名称複合型熱交換器
出願人株式会社ティラド
代理人個人,個人
主分類F28F 1/00 20060101AFI20251120BHJP(熱交換一般)
要約【課題】
複数の熱交換系統であっても、熱交換器の数の増加を抑制する、複合型熱交換器を提供する。
【解決手段】

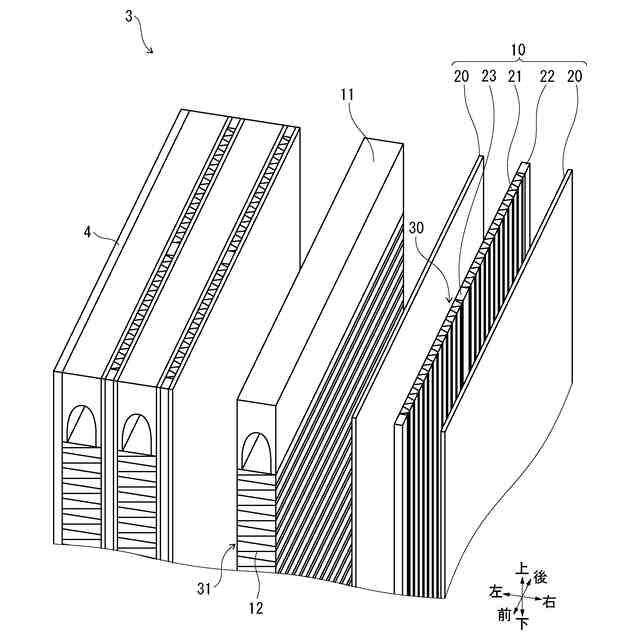

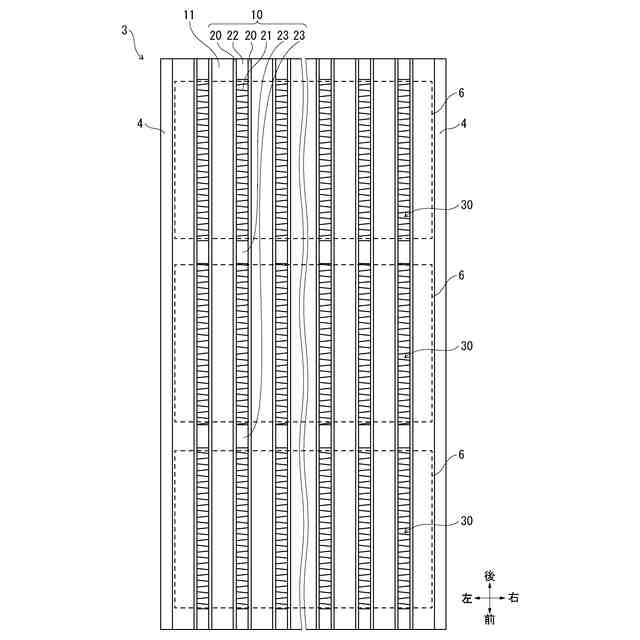

本発明において、複合型熱交換器1は、第1方向に並列に配置される複数のチューブ10と、隣り合うチューブ10の間で第1方向に直交する第2方向の両端部に設けられ、隣り合うチューブ10を連結させるヘッダーバー11と、を備える。チューブ10は、第1方向に並列に配置される一対のチューブプレート20と、第1方向及び第2方向に直交する第3方向の両端部に設けられ、一対のチューブプレート20を連結させるチューブバー22と、を備える。更に、チューブ10は、一対のチューブプレート20の間に設けられ、チューブ10の内部を第3方向に仕切る仕切り部23を備えている。そして、複合型熱交換器1は、仕切り部23によって仕切られたチューブ10内の異なる複数の内部流体流路30に、熱交換系統の異なる内部流体を流通させる。
【選択図】図2
特許請求の範囲【請求項１】
第１方向に並列に配置される複数のチューブ（１０）と、
隣り合う前記チューブ（１０）の間で前記第１方向に直交する第２方向の両端部に設けられ、隣り合う前記チューブ（１０）を連結させるヘッダーバー（１１）と、を備え、
前記チューブ（１０）は、前記第１方向に並列に配置される一対のチューブプレート（２０）と、前記第１方向及び前記第２方向に直交する第３方向の両端部に設けられ、前記一対のチューブプレート（２０）を連結させるチューブバー（２２）と、
前記一対のチューブプレート（２０）の間に設けられ、前記チューブ（１０）の内部を前記第３方向に仕切る仕切り部（２３）と、を備え、
前記仕切り部（２３）によって仕切られた前記チューブ（１０）内の異なる複数の内部流体流路（３０）に、熱交換系統の異なる流体を流通させることを特徴とする複合型熱交換器（１）。
続きを表示（約 220 文字）【請求項２】
前記仕切り部（２３）は、中空部（２３ａ）を有することを特徴とする請求項１に記載の複合型熱交換器（１）。
【請求項３】
隣り合う前記チューブ（１０）の間で前記第３方向に熱媒体を流通させる外部流体流路（３１）を有し、
前記複数の内部流体流路（３０）のうち、前記第３方向においてより上流側に位置する内部流体流路（３０）に、より低温の流体を流通させることを特徴とする請求項１に記載の複合型熱交換器（１）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合型熱交換器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
建設機械等の作業機械は、複数の油圧系統を備えていて、それぞれにオイルクーラ等の熱交換器を備える必要があるため、搭載する熱交換器の数が多くなってしまう。従来の作業機械では、複数の油圧系統のそれぞれに対応して複数の流体の熱交換を行う複数の熱交換器を組み合わせた熱交換器アッセンブリを搭載したものがある。
【０００３】
また、建設機械に搭載される熱交換器として、いわゆる、バー・アンド・プレート方式熱交換器が知られている。例えば、特許文献１に開示された積層型熱交換器は、平面が方形の多数のプレートと、その両側に介装される多数のバー材とからなる、バー・アンド・プレート方式熱交換器である。バー・アンド・プレート方式熱交換器では、一対のプレートと一対のバー材とで囲まれた領域が、流体を流通させるための流路となる。
【先行技術文献】
【特許文献】
【０００４】
実公平６－３９２５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
建設機械等の作業機械では、上記したように複数の流体のために必要な熱交換器の数が多いので、それぞれの熱交換器の独立したコアを組み合わせた熱交換器アッセンブリは大型化してしまう。また、作業機械では、大型の熱交換器アッセンブリを搭載するためのレイアウトやスペースを確保することが困難であり、大型の熱交換器アッセンブリを搭載するための部品の数が増加して工数やコストが増加してしまう。
【０００６】
本発明は、上記した課題を解決すべくなされたものであり、大型化することなく、複数の流体の熱交換を行うことができる複合型熱交換器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記した目的を達成するため、本発明において、複合型熱交換器１は、第１方向に並列に配置される複数のチューブ１０と、隣り合う前記チューブ１０の間で前記第１方向に直交する第２方向の両端部に設けられ、隣り合う前記チューブ１０を連結させるヘッダーバー１１と、を備え、前記チューブ１０は、前記第１方向に並列に配置される一対のチューブプレート２０と、前記第１方向及び前記第２方向に直交する第３方向の両端部に設けられ、前記一対のチューブプレート２０を連結させるチューブバー２２と、前記一対のチューブプレート２０の間に設けられ、前記チューブ１０の内部を前記第３方向に仕切る仕切り部２３と、を備え、前記仕切り部２３によって仕切られた前記チューブ１０内の異なる複数の内部流体流路３０に、熱交換系統の異なる流体を流通させることを特徴とする。
【０００８】
本発明において、前記仕切り部２３は、中空部２３ａを有するとよい。
【０００９】
本発明において、複合型熱交換器１は、隣り合う前記チューブ１０の間で前記第３方向に熱媒体を流通させる外部流体流路３１を有し、前記複数の内部流体流路３０のうち、前記第３方向においてより上流側に位置する内部流体流路３０に、より低温の流体を流通させるとよい。
【発明の効果】
【００１０】
本発明によれば、複合型熱交換器は、大型化することなく、複数の流体の熱交換を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
