特許ウォッチ

公開番号2025161097
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064011
出願日2024-04-11
発明の名称冷却装置の蒸発器
出願人個人
代理人
主分類F28C 3/08 20060101AFI20251017BHJP(熱交換一般)
要約【課題】
従来の冷却装置の蒸発器には、フィンコイル方式、乾式シェルアンドチューブ方式、満液式シェルアンドチューブ方式の3通りがあるが、3方式はどれも径の小さいパイプを採用しているので、熱交換率が悪く、フィンコイル方式はパイプに多数の羽根を固着しなければならないので、製造コストがかかり、他の2方式は多数のパイプを使用しなければならないので、製造コストがかかる欠点があった。
【解決手段】
冷却箱に冷媒液を噴霧する噴霧ノズルを内蔵して、冷却箱を冷却し、冷却箱の冷気を遮蔽板で吸収して、冷却箱の周囲を冷却し、遮蔽板、冷却箱の底面および天井に孔を空けて、遮蔽板、底面および天井の設けられた孔を暖かい気体(以下暖気体という)がこれらの孔を通過するときに遮蔽板等で冷却され、冷却箱の周囲に放熱板を設けて、暖気体を冷却する。
【選択図】図1
特許請求の範囲【請求項１】
冷却箱に複数個の冷媒液流入パイプと複数個の冷媒蒸発流出パイプを設ける手段と
前記冷媒液流入パイプに噴射ノズルを固着する手段と
前記噴霧ノズルから噴霧された冷媒液が前記冷却箱内で前記噴射ノズルから前記冷媒蒸発流出パイプまで滞留することなく流れ、かつ、間隔を空けて配置する複数個の遮蔽板を設け、前記遮蔽板に複数個の遮蔽板用通風孔を設ける手段と
前記冷却箱の底面に複数個の底面用通風孔と天井面に複数個の天井用通風孔を設ける手段と
前記遮蔽板用通風孔と前記底面用通風孔と前記天井用通風孔の孔が一致する手段と
前記冷却箱の底面の縦方向に複数個の底面縦用放熱板を、横方向に複数個の底面横用放熱板の設け、前記底面縦用放熱板および前記底面横用放熱板が前記底面冷却箱用通風孔を横切る手段と
前記冷却箱の天井面の縦方向に複数個の天井縦用放熱板を、横方向に複数個の天井横用放熱板を設け、前記天井縦用放熱板および前記天井横用放熱板が、前記天井用通風孔を横切る手段と
前記冷却箱の東西南北方向の側面に側面用放熱板を固着する手段により、
前記噴霧ノズルから噴霧された冷媒液が微粒子となり、一粒一粒が前記冷却箱の熱を吸収して、前記冷却箱全体を冷却すると同時に、前記遮蔽板、前記底面縦用放熱板、前記底面横用放熱板、前記天井縦用放熱板、前記横用放熱板、側面用放熱板も冷却することにより、前記冷却箱の周囲の暖かい気体（以下暖気体という）を冷却すると同時に、前記底面用通風孔から遮蔽板用通風孔経由で天井用通風孔を暖気体が通過時に前記冷却箱および前記遮蔽板で冷却することにより、暖気体を冷却して冷たい気体（以下冷気体という）にすることを特徴とする冷却装置の蒸発器

発明の詳細な説明【技術分野】
【０００１】
本発明は冷媒液が冷却箱１０に流入する複数個の冷媒液流入パイプ４０と冷媒液が冷却箱１０から流出する複数個の冷媒液流出パイプ５０を設け、冷媒液流入パイプ４０に噴霧ノズル３０を固着し、複数個の遮蔽板用通風孔７０を設けた複数個の遮蔽板６０を冷却箱１０に内蔵し、噴霧ノズル３０から噴霧された冷媒液が遮蔽板６０間で滞留することなく冷媒液流出パイプ５０に流れるように間隔を空けて遮蔽板６０を配置する。
続きを表示（約 1,400 文字）【０００２】
冷却箱１０の底面に複数個の底面用通風孔７１および天井面に複数個の天井用通風孔７２を設け、遮蔽板用通風孔７０と底面用通風孔７１及び天井用通風孔７２の孔の位置を一致させ、底面から底面用通風孔７１に流入した暖気体は遮蔽板用通風孔７０、天井用通風孔７２から流出する。
【０００３】

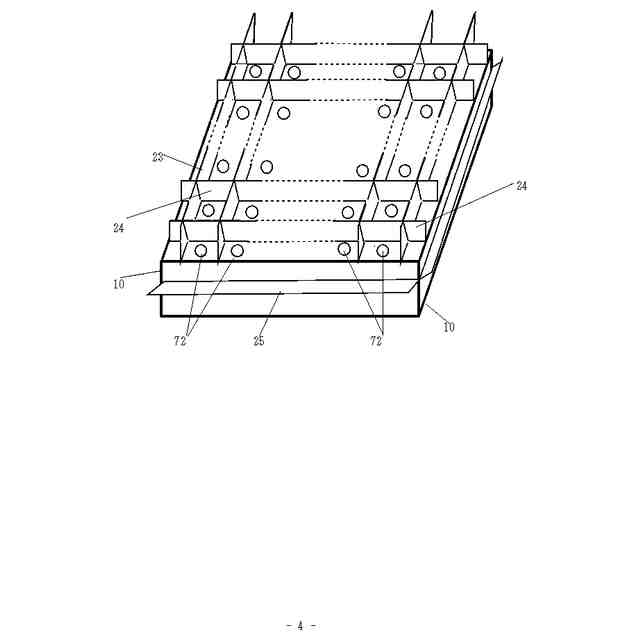

冷却箱１０の底面の縦方向に複数個の底面縦用放熱板２１、横方向に複数個の底面横放熱板２２を固着し、底面縦用放熱板２１、底面横用放熱板２２は底面用通風孔を７１をそれぞれが横切るように設置し、冷却箱１０の天井面の縦方向に複数個の天井縦用放熱板２３、横方向に複数個の天井横用放熱板２４を固着し、天井縦用放熱板２３、天井横用放熱板は天井用通風孔７２をそれぞれが横切るように設置し、冷却箱１０の東西方向の側面に側面用放熱板２５を固着する。
【０００４】
冷却箱１０、底面縦用放熱板２１、底面横用放熱板２２、天井縦用放熱板２３，天井横用放熱板２４および側面用放熱板２５で周囲の暖気体を冷却し、かつ、暖気体が底面用通風孔７１から遮蔽板用通風孔７０経由で天井用通風孔７２から流出する時に遮蔽板６０、底面縦用放熱板２１、底面横用放熱板２２、天井縦用放熱板２３，および天井横用放熱板２４が暖気体の熱を吸収して、暖気体が冷気体になり冷却されることに関する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－６９９２３
特開２０２１－１６７６８１
特開２０２１－１１３６５４
【背景技術】
【０００６】
従来の冷却装置の蒸発器はフィンコイル方式、満液式シェルアンドチューブ方式と乾式シェルアンドチューブ方式がある。
【０００７】
フィンコイル方式は放熱管１００と複数個の放熱板２０で構成され、放熱管１００に冷媒液を流し、放熱管１００に複数個の放熱板２０を固着して、放熱管１００と放熱板２０で暖気体の熱を吸収して、暖気体を冷却して冷気体にする。
【０００８】

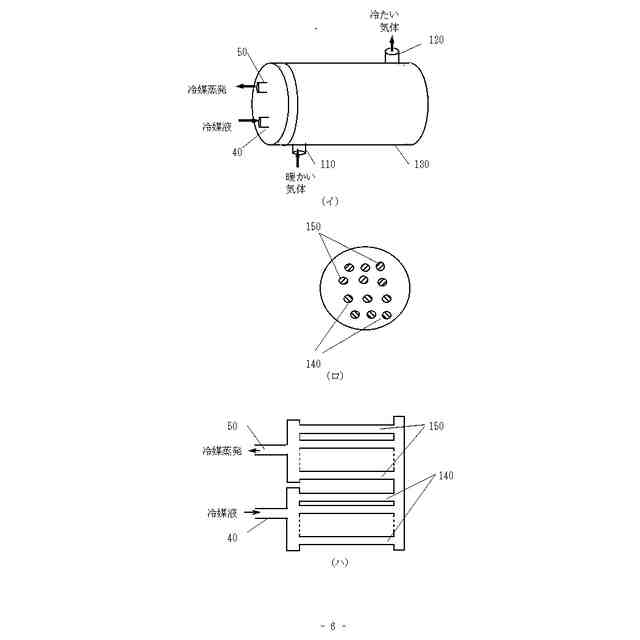

乾式シェルアンドチューブ方式はチューブ１３０と冷媒液流入パイプ４０と冷媒蒸発流出パイプ５０、暖気体流入パイプ１１０、冷気体流出パイプ１２０、暖気体熱吸収管１４０、冷媒液排出管１５０で構成され、冷媒液は冷媒液流入パイプ４０、暖気体熱吸収管１４０，冷媒液排出管１５０、冷媒蒸発流出パイプ５０経由でチューブ１３０から流出し、暖気体は暖気体流入パイプ１１０からチューブ１３０内に流入して、冷気体流出パイプ１２０からチューブ１３０から流出する。
【０００９】
また、乾式シェルアンドチューブ方式において、冷媒液を冷媒液流入パイプ４０から暖気体熱吸収管１４０に注入してチューブ１３０内を冷却し、暖気体の熱を吸収して、冷媒液は蒸発して、冷媒蒸発流出パイプ５０より、チューブ１３０の外に流出し、暖気体は暖気体流入パイプ１１０からチューブ１３０内に流入して、チューブ１３０内で冷却されて冷気体になって、冷気体流出パイプ１２０からチューブ１３０外に流出される。
【００１０】
また、満液式シェルアンドチューブ方式はチューブ１３０、冷媒液流入パイプ４０、冷媒液流出パイプ５０、暖気体流入パイプ１１０、冷気体流出パイプ１２０、暖気体熱放熱管２００、冷気体排出管２１０で構成され、チューブ１３０内に複数個の暖気体熱放熱管２００、複数個の冷気体排出管２１０を内蔵する。
（【００１１】以降は省略されています）
