公開番号2025133119
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2025094184,2022558641
出願日2025-06-05,2020-10-27
発明の名称椅子
出願人株式会社オカムラ
代理人個人
主分類A47C 3/026 20060101AFI20250903BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】着座者に与える違和感を軽減できる椅子を提供する。

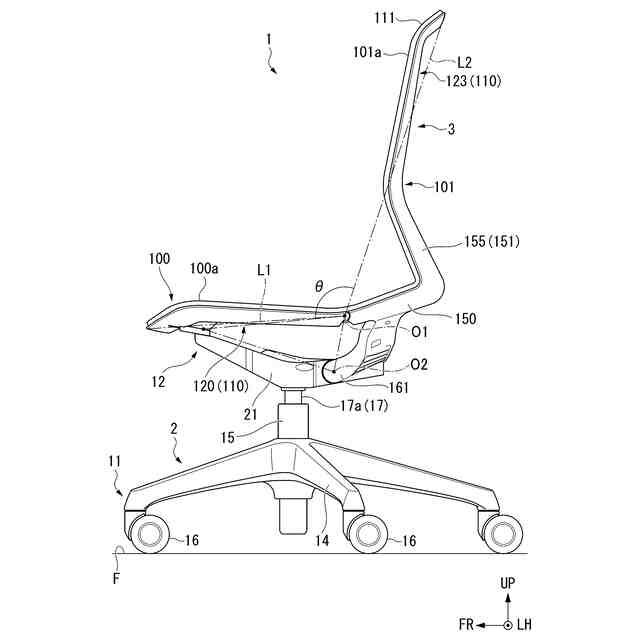

【解決手段】本開示の一態様に係る椅子1は、支基12と、前後方向に延びて座100の少なくとも一部を構成する座フレーム120、及び座フレーム120の後端に左右方向に沿う軸線O1回りに回動可能に設けられ、座フレーム120から上方に延びて背凭れ101の少なくとも一部を構成する背フレーム123を有する椅子本体3と、を備えている。支基12は、軸線O1の前方において座フレーム120を前後方向に移動可能に支持するスライダと、軸線O1の下方において背フレーム123を左右方向に沿う軸線O2回りに回動可能に支持する背凭れ支持軸と、を備えている。

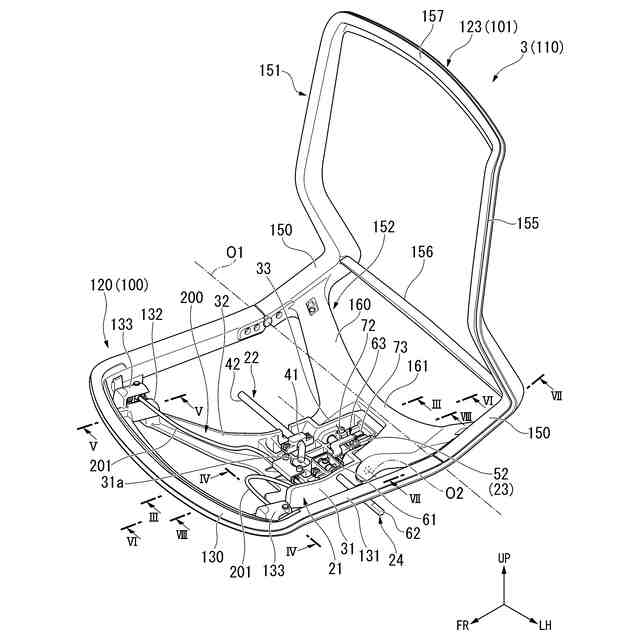

【選択図】図1
特許請求の範囲【請求項１】
支持構造体と、
前後方向に延びて座の少なくとも一部を構成する第１部材、及び前記第１部材の後端に左右方向に沿う第１軸線回りに回動可能に設けられ、前記第１部材から上方に延びて背凭れの少なくとも一部を構成する第２部材を有する椅子本体と、を備え、
前記支持構造体は、
前記第１軸線の前方において前記第１部材を前後方向に移動可能に支持する第１支持部と、
前記第１軸線の下方において前記第２部材を左右方向に沿う第２軸線回りに回動可能に支持する第２支持部と、を備えている椅子。
続きを表示（約 770 文字）【請求項２】

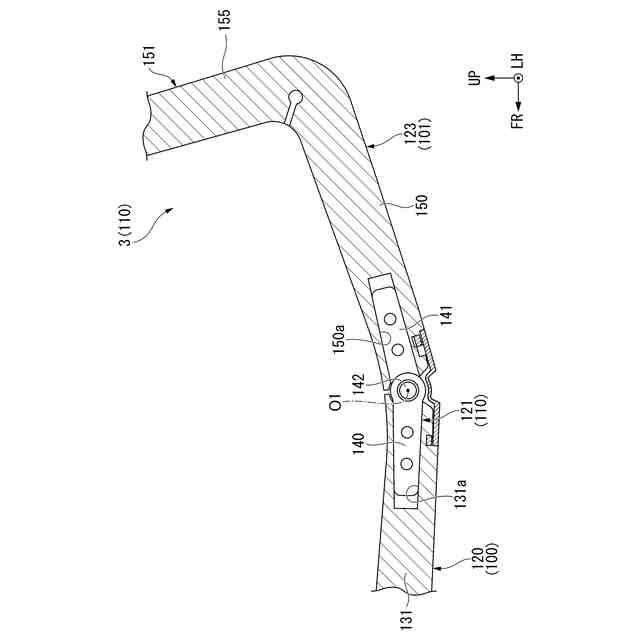

前記椅子本体は、前記第１部材及び前記第２部材を前記第１軸線回りに回動可能に連結する連結部材を備えている請求項１に記載の椅子。
【請求項３】
前記椅子本体は、前記第１部材と前記第２部材との前記第１軸線回りのなす角度が第１角度となる第１位置と、前記第１部材と前記第２部材との前記第１軸線回りのなす角度が前記第１角度よりも小さい第２角度となる第２位置と、の間を回動可能に構成され、

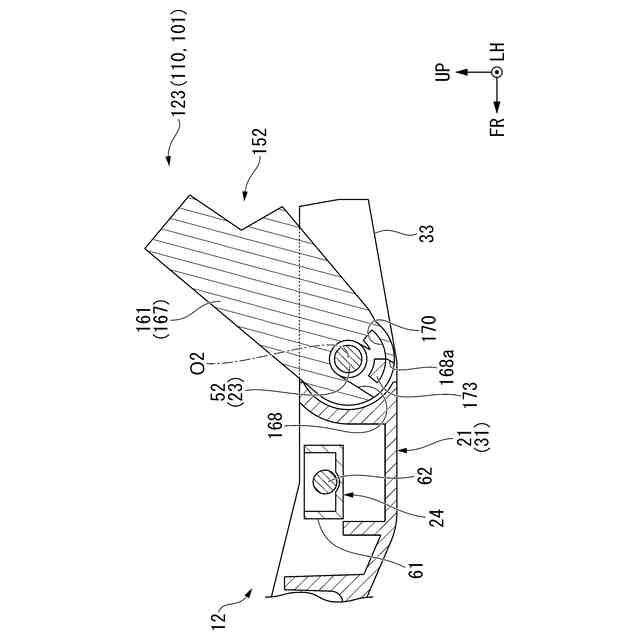

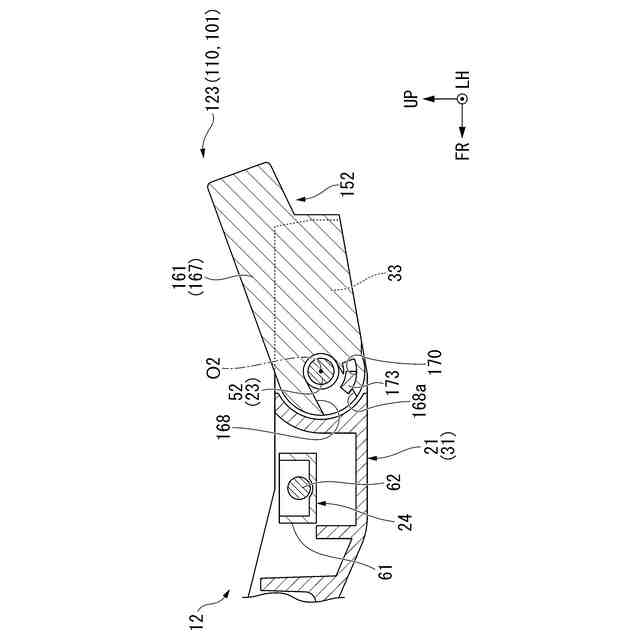

前記第２支持部は、前記第２軸線に沿って延びる軸部材であり、
前記第２部材は、
前記第２軸線に交差する交差方向に向けて開口して前記第２支持部が挿入可能な開口部を有し、前記第２支持部を保持する保持部と、
前記椅子本体が前記第１位置にあるときに前記交差方向で前記支持構造体に係合して、前記支持構造体に対する前記第２部材の前記交差方向での移動を規制し、前記椅子本体が前記第２位置にあるときに前記支持構造体から離脱して、前記支持構造体に対する前記第２部材の前記交差方向への移動を許容する抜け止め部を備えている請求項１又は請求項２に記載の椅子。
【請求項４】

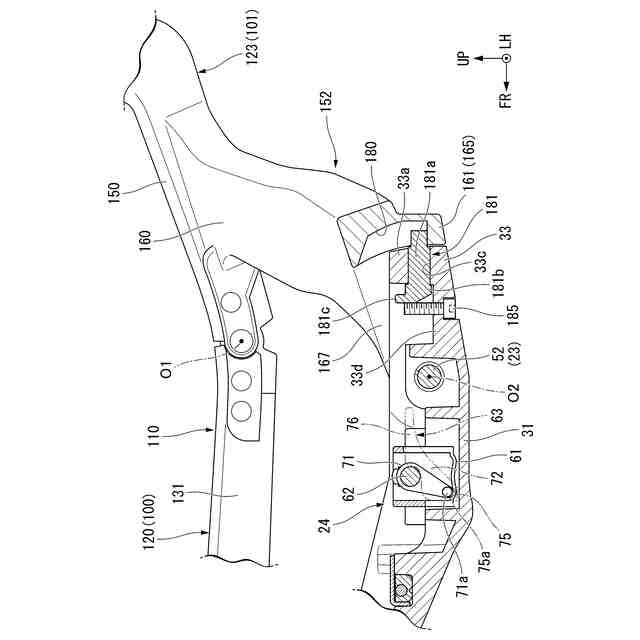

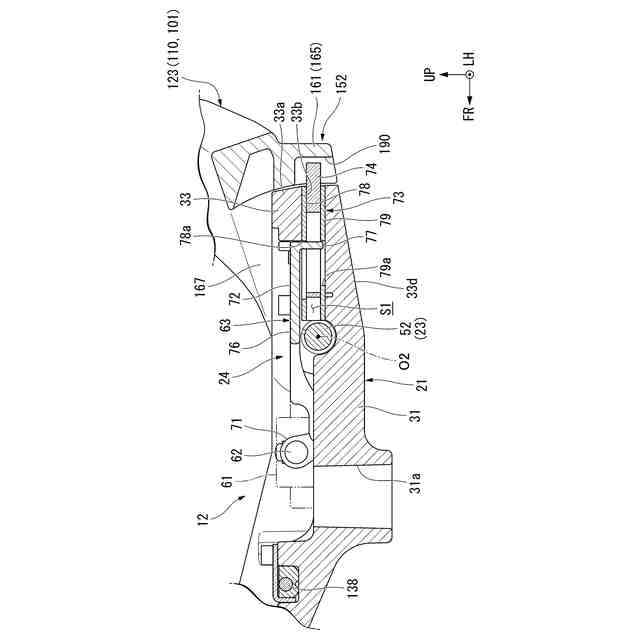

前記第２部材及び前記支持構造体の一方の部材には、前記椅子本体が前記第１位置にあるとき、前記第２部材及び前記支持構造体の他方の部材に係合して、前記第１軸線回りにおける前記椅子本体の前記第２位置への回動を規制する規制部が着脱可能に設けられている請求項３に記載の椅子。
【請求項５】

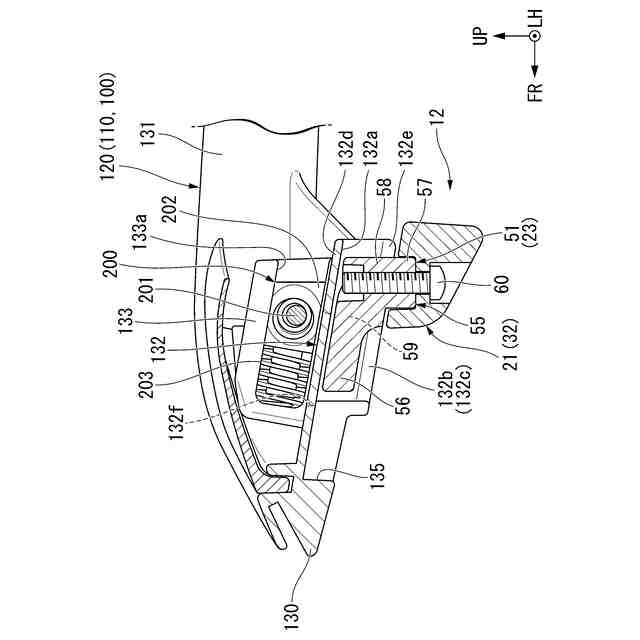

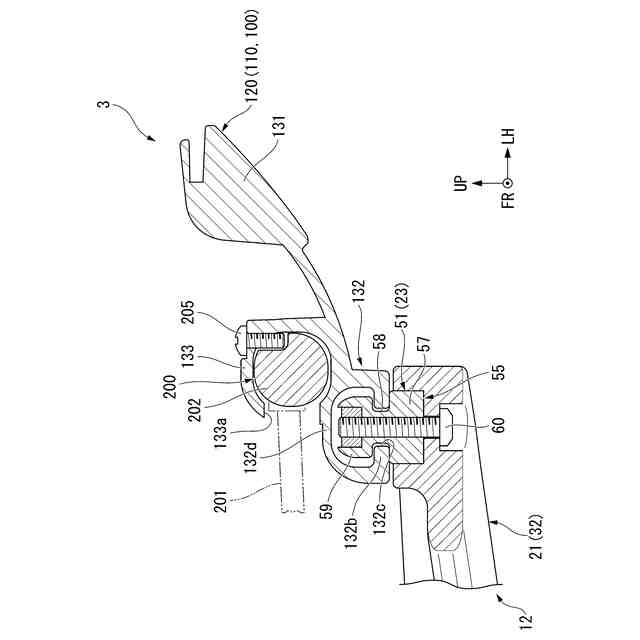

前記第１部材には、前後方向に開口して前記第１支持部が挿入可能な他の開口部を有し、前後方向に延びるスリットが形成され、
前記第１支持部は、前記スリット内を前後方向に移動可能に構成されている請求項１から請求項４の何れか１項に記載の椅子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、椅子に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
例えば下記特許文献１には、リクライニング可能な椅子として、座及び背凭れが一体に組み合わされた椅子本体と、椅子本体を回動可能に支持する支持構造体と、を備える構成が開示されている。下記特許文献１において、座の前端部は、支持構造体に回動可能に連結されている。背凭れの下端部は、支持構造体に回動可能に連結されている。座及び背凭れは、互いに回動可能に連結されている。下記特許文献１に記載された種の椅子では、支持構造体に対する背凭れの後方への回動に伴い、背凭れが座に対して回動するとともに、座が支持構造体に対して回動する。これにより、椅子は、座の前端部が上方に持ち上がるようにして、背凭れがリクライニングされる。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５３３３９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来の構成にあっては、椅子に着座した状態で背凭れを傾動（リクライニング）させると、着座者の大腿部が座の前端部によって押し上げられる。そのため、着座者に対して大腿部が圧縮される感覚を与え、着座者が違和感を覚える可能性があった。
【０００５】
本開示は、着座者に与える違和感を軽減できる椅子を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示は以下の態様を採用した。
本開示の一態様に係る椅子は、支持構造体と、前後方向に延びて座の少なくとも一部を構成する第１部材、及び前記第１部材の後端に左右方向に沿う第１軸線回りに回動可能に設けられ、前記第１部材から上方に延びて背凭れの少なくとも一部を構成する第２部材を有する椅子本体と、を備え、前記支持構造体は、前記第１軸線の前方において前記第１部材を前後方向に移動可能に支持する第１支持部と、前記第１軸線の下方において前記第２部材を左右方向に沿う第２軸線回りに回動可能に支持する第２支持部と、を備えている。
【０００７】
本態様によれば、支持構造体に対する第２部材の第２軸線回りの回動に伴い、第１部材に対する第２部材が第１軸線回りに回動するとともに、支持構造体に対して第１部材が前後方向にスライド移動する。これにより、従来のように背凭れの後方への回動に伴い座の前端部が持ち上がる構成に比べ、第２部材の後方への回動に伴う第１部材の上下方向への移動を抑えることができる。すなわち、第２部材の回動に伴い、第１部材を前後方向に滑らかに移動させることができるので、リクライニング時に着座者に与える違和感を軽減できる。
【０００８】
上記態様の椅子において、前記椅子本体は、前記第１部材及び前記第２部材を前記第１軸線回りに回動可能に連結する連結部材を備えていることが好ましい。
本態様によれば、第１部材及び第２部材とは別体の連結部材を用いることで、椅子本体の強度を確保した上で、第１部材に対する第２部材の回動量等を調整し易い。
【０００９】
上記態様の椅子において、前記椅子本体は、前記第１部材と前記第２部材との前記第１軸線回りのなす角度が第１角度となる第１位置と、前記第１部材と前記第２部材との前記第１軸線回りのなす角度が前記第１角度よりも小さい第２角度となる第２位置と、の間を回動可能に構成され、前記第２支持部は、前記第２軸線に沿って延びる軸部材であり、前記第２部材は、前記第２軸線に交差する交差方向に向けて開口して前記第２支持部が挿入可能な開口部を有し、前記第２支持部を保持する保持部と、前記椅子本体が前記第１位置にあるときに前記交差方向で前記支持構造体に係合して、前記支持構造体に対する前記第２部材の前記交差方向での移動を規制し、前記椅子本体が前記第２位置にあるときに前記支持構造体から離脱して、前記支持構造体に対する前記第２部材の前記交差方向への移動を許容する抜け止め部を備えていることが好ましい。
本態様によれば、椅子本体を第２位置とした状態で、保持部と第２支持部とを交差方向に接近又は離反させることで、開口部を通じて第２支持部を保持部に着脱することができる。一方、第２支持部が保持部内に収容された状態で、椅子本体を第１位置とすることで、第２支持部が開口部を通じて保持部から離脱するのを抑制できる。これにより、第１部材と第２部材とが一体に組み合わされた構成であっても、組付性を向上させることができる。
【００１０】
上記態様の椅子において、前記第２部材及び前記支持構造体の一方の部材には、前記椅子本体が前記第１位置にあるとき、前記第２部材及び前記支持構造体の他方の部材に係合して、前記第１軸線回りにおける前記椅子本体の前記第２位置への回動を規制する規制部が着脱可能に設けられていることが好ましい。
本態様によれば、第２部材を支持構造体に組み付けた後、第２部材が第２位置に戻るのを規制できる。これにより、組付性と、組付後の信頼性の双方を確保できる。
（【００１１】以降は省略されています）
