公開番号2025119770
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014754
出願日2024-02-02
発明の名称ショッピングカート
出願人株式会社オカムラ,東芝テック株式会社
代理人個人,個人,個人,個人
主分類B62B 3/00 20060101AFI20250807BHJP(鉄道以外の路面車両)
要約【課題】載置部に置かれた商品を精度良く検知することができるショッピングカートを提供する。

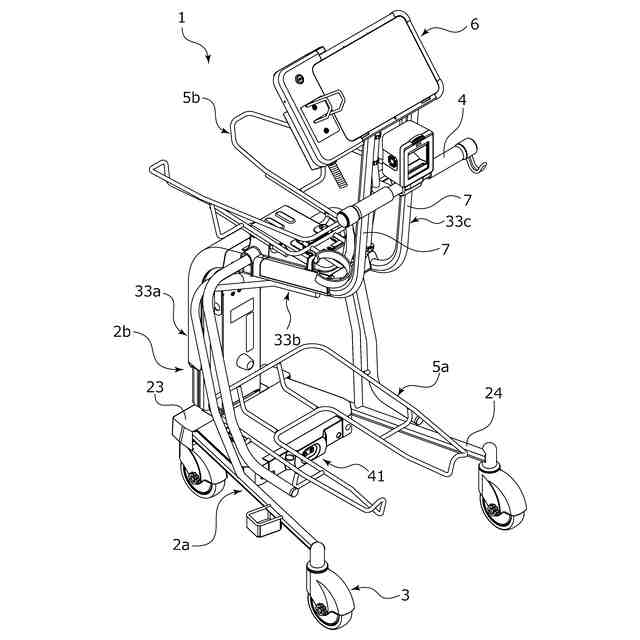

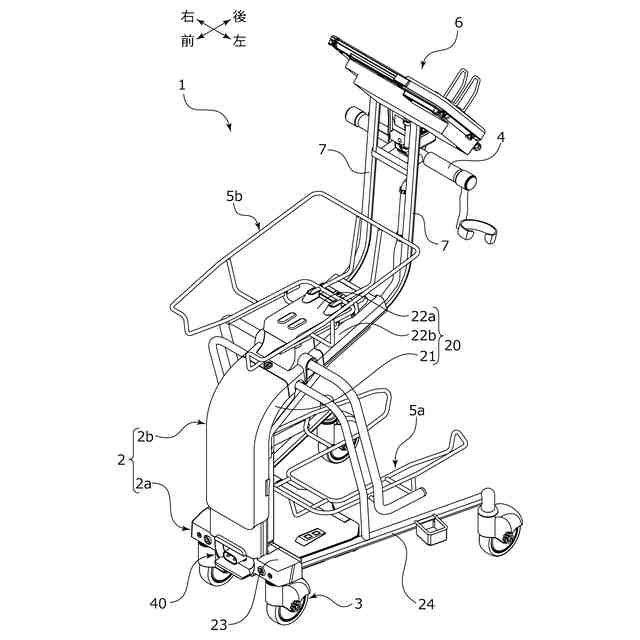

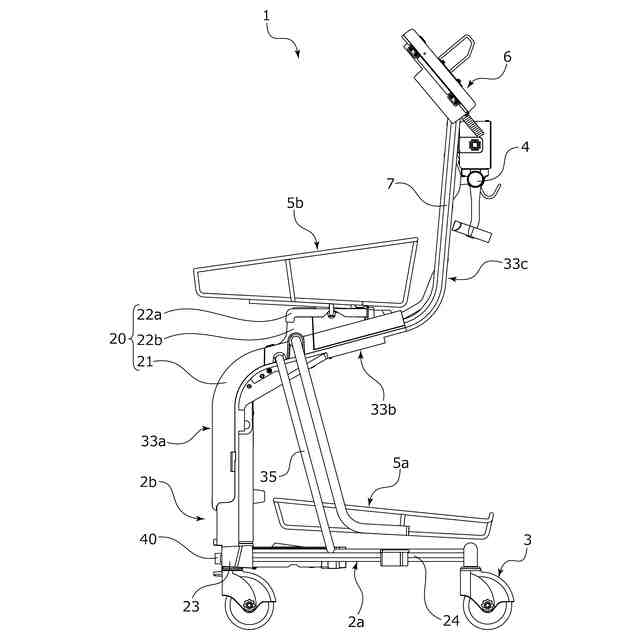

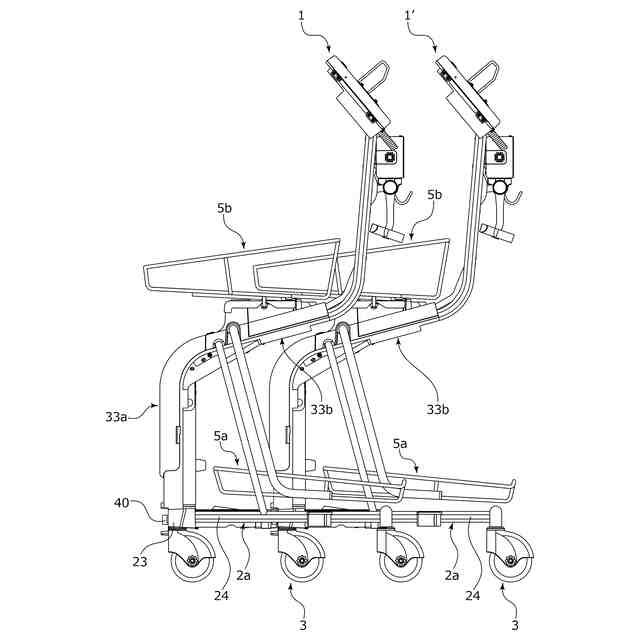

【解決手段】上部に商品の登録処理または決済処理に使用される電子機器6を搭載可能かつ下部にキャスタ3を有するカート本体2と、上段の載置部5bと下段の載置部5aと、を備えるショッピングカート1であって、カート本体2はキャスタ3を有する本体下部2aと、本体下部2aから起立する起立部2bとを備え、載置部5aは起立部2bに対して検知装置10を介して吊支されており、カート本体2の本体下部2aと起立部2bとの間に補強部材35が架設されている。
【選択図】図3
特許請求の範囲【請求項１】
上部に商品の登録処理または決済処理に使用される電子機器を搭載可能かつ下部にキャスタを有するカート本体と商品を載置できる載置部とを備えるショッピングカートであって、
前記カート本体は、前記キャスタを有する本体下部と、該本体下部から起立する起立部とを備え、
前記載置部は、前記起立部に対して検知装置を介して吊支されており、
前記カート本体の前記本体下部と前記起立部との間に補強部材が架設されていることを特徴とするショッピングカート。
続きを表示（約 680 文字）【請求項２】
前記補強部材は、前記本体下部と前記検知装置との間において前記起立部に一方端が固定されていることを特徴とする請求項１に記載のショッピングカート。
【請求項３】
前記検知装置は、ストレンゲージと起歪体とを用いた荷重センサであり、前記起歪体には前記カート本体の下方に位置する前記載置部における吊支部が接続され、かつ前記起歪体には前記カート本体の上方に位置する別の載置部が接続されていることを特徴とする請求項１に記載のショッピングカート。
【請求項４】
前記カート本体の前記起立部は、前記本体下部の前端側から起立する第１フレーム部と、該第１フレーム部の上端から後上方に向けて延びる第２フレーム部と、該第２フレーム部の上端から起立する第３フレーム部と、を有して、略Ｓ字状を成し、
前記検知装置は、前記第２フレーム部に固定され、
下方の前記載置部は、前記第１フレーム部の背面側かつ前記第２フレームの下方に配置され、
上方の前記載置部は、前記第３フレーム部の正面側かつ前記第２フレームの上方に配置されていることを特徴とする請求項３に記載のショッピングカート。
【請求項５】
前記下方の載置部の吊支部は、略下向きコ字状に形成され、前記起歪体に対して左右方向の中央部が接続されていることを特徴とする請求項３に記載のショッピングカート。
【請求項６】
前記補強部材は、前記下方の載置部の吊支部の前方近傍に平行に配置されていることを特徴とする請求項３に記載のショッピングカート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主にスーパーマーケットやショッピングモールなどの店舗で利用されるショッピングカートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、スーパーマーケットやショッピングモールなどの店舗においては、店舗内に設けたレジにて、店員または来店客により決済処理が行われるため、例えば、繁忙時間帯などでは決済待ちの来店客がレジに集中し、来店客を長時間待たせてしまうだけでなく、商品を登録する商品登録処理または登録された商品の決済を行う決済処理を行う店員の作業負荷が大きいという問題がある。
【０００３】
そこで、ショッピングカートに、商品情報を読取り可能な読取装置や、決済情報等を表示可能な表示装置などの電子機器と、これら電子機器に電力を供給するバッテリとを搭載し、来店客が商品を選択した際に商品情報をその場で読取ることで、レジに行かなくても決済処理を行うことができるシステムが提案されている。
【０００４】
この種のシステムに用いるショッピングカートにおいては、商品情報を読み取る読取装置と、商品の載置部に設置された検知装置とを備えている。ショッピングカートは、読取装置が商品に付されたバーコードなどを読み取った際に、データベースから同商品の値段などの情報を取得する。そして、検知装置により載置部に何かしらの物品が置かれたことを検知した場合には、載置部に置かれた商品の数量の総計に加算し、読取不良や利用者による読取忘れを防ぎ、商品の決済処理を正確に行うことができる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
国際公開２００３／０５４８２２号公報（第７頁、第２図）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載されるショッピングカートは、カゴ状の載置部の底部に設けられた重量センサにて商品の計量を行うものであるが、カゴ状の載置部は直下にキャスタを備えており、走行面から受ける振動が影響しやすく、精度良い計量ができないという問題があった。
【０００７】
本発明は、このような問題点に着目してなされたもので、載置部に置かれた商品を精度良く検知することができるショッピングカートを提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、本発明のショッピングカートは、
上部に商品の登録処理または決済処理に使用される電子機器を搭載可能かつ下部にキャスタを有するカート本体と商品を載置できる載置部とを備えるショッピングカートであって、
前記カート本体は、前記キャスタを有する本体下部と、該本体下部から起立する起立部とを備え、
前記載置部は、前記起立部に対して検知装置を介して吊支されており、
前記カート本体の前記本体下部と前記起立部との間に補強部材が架設されていることを特徴としている。
この特徴によれば、商品を載置できる載置部をカート本体の起立部に吊支させたことで、キャスタを有する本体下部と載置部及び検知装置とを離間させ、走行面から受ける振動の載置部及び検知装置への影響を抑制するとともに、本体下部と起立部との間に架設された補強部材によりカート本体の剛性が高められることから、カート本体における特に起立部の振幅を小さくでき、載置部に置かれた商品を精度良く検知することができる。
【０００９】
前記補強部材は、前記本体下部と前記検知装置との間において前記起立部に一方端が固定されていることを特徴としている。
この特徴によれば、走行面から受ける振動の検知装置への影響を効果的に抑制することができる。
【００１０】

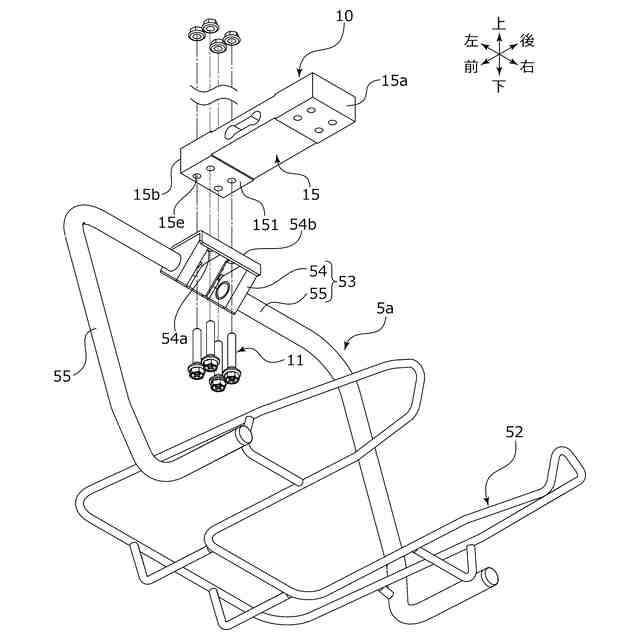

前記検知装置は、ストレンゲージと起歪体とを用いた荷重センサであり、前記起歪体には前記カート本体の下方に位置する前記載置部における吊支部が接続され、かつ前記起歪体には前記カート本体の上方に位置する別の載置部が接続されていることを特徴としている。
この特徴によれば、簡素な構成で上方の載置部と下方の載置部に置かれた商品の存在を統合的に検知することができる。また、載置部は吊支部により吊られた構造を採用しつつも補強部材によって補強されていることで共振が発生しにくくなっている。
（【００１１】以降は省略されています）
