公開番号2025131412
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029139
出願日2024-02-28
発明の名称埋没杭の引抜方法および杭引抜システム
出願人工建産業株式会社,株式会社シロタ,株式会社フジクリエート
代理人個人
主分類E02D 9/02 20060101AFI20250902BHJP(水工;基礎;土砂の移送)
要約【課題】埋没杭をケーシングで囲ったまま引き抜くため、埋没杭全体を地上に持ち上げる必要があり、埋没杭が大型の場合作業の危険性が大きく増す。
【解決手段】杭抜工法は、概略円筒中空形状のケーシングが埋没杭を囲むように前記ケーシングを地中に挿入するケーシング掘進ステップと、前記ケーシング掘進ステップの後に、前記ケーシング内にチャッキング装置を挿入するチャッキング装置挿入ステップと、前記チャッキング装置挿入ステップの後に、前記チャッキング装置により埋没杭をチャックするチャックステップと、チャックステップの後に、チャックした埋没杭を地上へ引き上げる杭引抜ステップと、前記杭引抜ステップの後に、前記ケーシングを地上へ引き上げるケーシング抜去ステップとを含む。

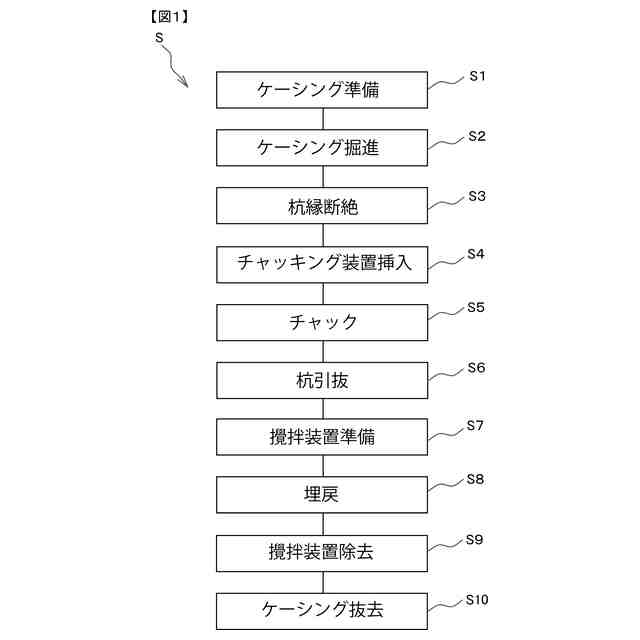

【選択図】図1
特許請求の範囲【請求項１】
概略円筒中空形状のケーシングが埋没杭を囲むように前記ケーシングを地中に掘進するケーシング掘進ステップと、
前記ケーシング掘進ステップの後に、前記ケーシング内にチャッキング装置を挿入するチャッキング装置挿入ステップと、
前記チャッキング装置挿入ステップの後に、前記チャッキング装置により埋没杭をチャックするチャックステップと、
チャックステップの後に、チャックした埋没杭を地上へ引き上げる杭引抜ステップと、
前記杭引抜ステップの後に、前記ケーシングを地上へ引き上げるケーシング抜去ステップとを含むことを特徴とする、杭抜工法。
続きを表示（約 890 文字）【請求項２】
さらに、前記杭引上ステップの後であって前記ケーシング抜去ステップの前に、
前記ケーシング内に固化材を注入する埋戻ステップを含む、請求項１に記載の杭抜工法。
【請求項３】
前記杭引抜ステップは、前記埋没杭の周面を挟持してチャックする、請求項１に記載の杭抜方法。
【請求項４】
前記杭引抜ステップは、前記埋没杭の一部が地上に露出した状態で前記埋没杭の一部を切断する、請求項３に記載の杭抜方法。
【請求項５】

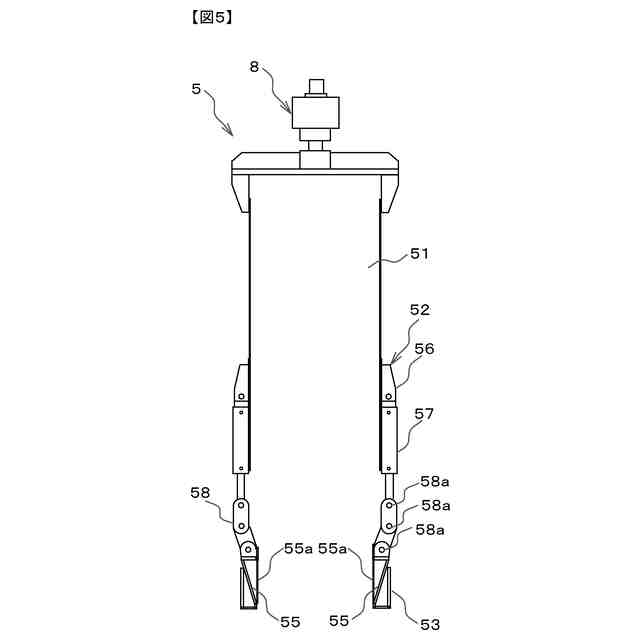

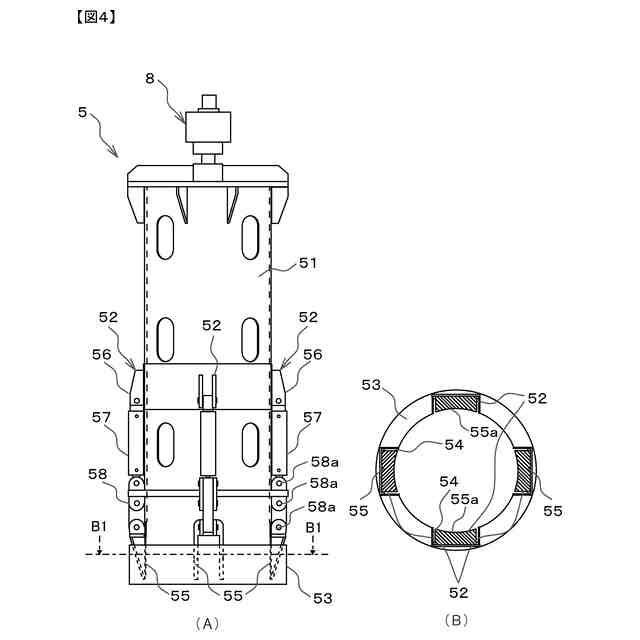

埋設杭を内部に囲うことのできる概略円筒中空形状の本体部と、
前記本体部に設けられ、前記本体部より先端方向に延在し、前記埋設杭を挟持する少なくとも一対のチャック部とを備え、
前記チャック部は、埋没杭を挟持して保持する挟持面を有することを特徴とする、チャッキング装置。
【請求項６】
３つ以上の前記チャック部を備える、請求項５に記載のチャッキング装置。
【請求項７】
概略円筒中空形状のケーシングと、
前記ケーシングの内部に挿入され、埋設杭をチャックするチャッキング装置とを備え、
前記チャッキング装置は、埋設杭を内部に囲うことのできる概略円筒中空形状の本体部と、
前記本体部に設けられ、前記本体部より先端方向に延在し、前記埋設杭を挟持する少なくとも一対のチャック部とを備え、
前記ケーシングが埋没杭を囲むように前記ケーシングを地中に掘進するケーシング掘進ステップと、
前記ケーシング掘進ステップの後に、前記ケーシング内にチャッキング装置を挿入するチャッキング装置挿入ステップと、
前記チャッキング装置挿入ステップの後に、前記チャッキング装置により埋没杭をチャックするチャックステップと、
チャックステップの後に、チャックした埋没杭を地上へ引き上げる杭引抜ステップと、
前記杭引抜ステップの後に、前記ケーシングを地上へ引き上げるケーシング抜去ステップとを含むことを特徴とする、杭抜システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地中に埋設された埋没杭を引抜く技術に関し、特に建設工事や土木工事における既設の埋没杭の安全かつ効率的な除去方法とそのシステムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
建設工事や土木工事の進行において、建物や構造物の基礎として既に地中に埋設された埋没杭を取り除く必要が生じることがある。埋没杭は、構造物の基礎として重要な役割を果たしているが、その構造物が解体、改修、あるいは再開発される際には、これらの杭を除去することが必須となる。埋没杭の除去作業は、その後の建設作業の安全性や進行速度に直接影響を及ぼすため、非常に重要な工程である。
【０００３】
従来の杭の引抜き方法には、既存の埋没杭にケーシングをかぶせて削孔し地盤と既存杭の「縁を切った」あと、埋没杭をチャック（固定）して、埋没杭をケーシングに内包したまま引き上げる、いわゆるチャッキング工法がある。チャッキング工法では、埋没杭全体をケーシングに内包した状態で引き上げるので、破損したり中折れした杭も安全確実に引き抜くことができる。またケーシングを引き上げる際に、ケーシング先端から充填材を吐出することで、杭孔の最深部からの埋め戻しが可能であり、引抜き孔全長にわたって充填材を埋め戻すことができる。
【０００４】
例えば、特許文献１に記載の埋没杭の引抜き装置は、埋没杭の先端をチャッキング爪で保持し、地上に引き上げる仕組みを有している。この装置により、チャック爪のケーシング先端からの突出動作が可能となり、埋没杭の完全な引き抜きを実現することができる。また、チャック爪操作用の油圧シリンダを保護する機能も有しているため、装置の耐久性と操作性の向上が図られている。
【先行技術文献】
【特許文献】
【０００５】
特開２０００－１５４５４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、従来の杭抜き方法では、埋没杭をケーシングで囲ったまま引き抜くため、埋没杭全体を地上に持ち上げる必要があり、埋没杭が大型の場合作業の危険性が大きく増すという課題があった。また、埋設杭の抜きと同時にケーシングも引き抜かれるため、ケーシングを除去された後に穴の内壁が崩れてしまう場合があり、埋め戻しのような後続工事の効率が低下するという問題があった。
【０００７】
本発明による埋没杭の引抜方法およびシステムは、これらの問題に対する効果的な解決策を提供します。ケーシングを地中に残すことで、杭抜き作業後の穴の内壁を安定させると同時に、埋没杭を地上に完全に持ち上げる必要性がなくなるとの知見を得た。この工法によれば、特に重量のある杭や、構造的に脆弱な杭を安全に処理することができる。さらに、ケーシング内に充填材を注入する埋め戻しのような後続作業を行う際に、杭抜き作業後の穴を効率的かつ確実に埋め戻すことができます。これにより、作業の安全性を高めるとともに、工期の短縮とコスト削減を実現します。
【課題を解決するための手段】
【０００８】
（１）本発明に係る杭抜工法は、概略円筒中空形状のケーシングが埋没杭を囲むように前記ケーシングを地中に挿入するケーシング掘進ステップと、前記ケーシング掘進ステップの後に、前記ケーシング内にチャッキング装置を挿入するチャッキング装置挿入ステップと、前記チャッキング装置挿入ステップの後に、前記チャッキング装置により埋没杭をチャックするチャックステップと、チャックステップの後に、チャックした埋没杭を地上へ引き上げる杭引抜ステップと、前記杭引抜ステップの後に、前記ケーシングを地上へ引き上げるケーシング抜去ステップとを含むことを特徴とする。
【０００９】
（２）前記した杭抜工法は、さらに、前記杭引上ステップの後であって前記ケーシング抜去ステップの前に、前記ケーシング内に固化材を注入する埋戻ステップを含む。
【００１０】
（３）前記した杭抜工法において、前記杭抜上ステップは、前記埋没杭の（先端ではなく）周面を挟持してチャックする。
（【００１１】以降は省略されています）
