公開番号2025130705
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2025024904
出願日2025-02-19
発明の名称光学デバイス用シール剤
出願人積水化学工業株式会社
代理人弁理士法人WisePlus
主分類G02F 1/1339 20060101AFI20250901BHJP(光学)
要約【課題】接着性と透湿防止性との両方に優れる光学デバイス用シール剤を提供する。
【解決手段】硬化性樹脂と、重合開始剤及び熱硬化剤からなる群より選択される少なくとも1種と、テルペン系樹脂とを含有する光学デバイス用シール剤。
【選択図】なし
特許請求の範囲【請求項１】
硬化性樹脂と、重合開始剤及び熱硬化剤からなる群より選択される少なくとも１種と、テルペン系樹脂とを含有することを特徴とする光学デバイス用シール剤。
続きを表示（約 770 文字）【請求項２】
前記テルペン系樹脂は、２種以上のテルペンの共重合体である請求項１記載の光学デバイス用シール剤。
【請求項３】

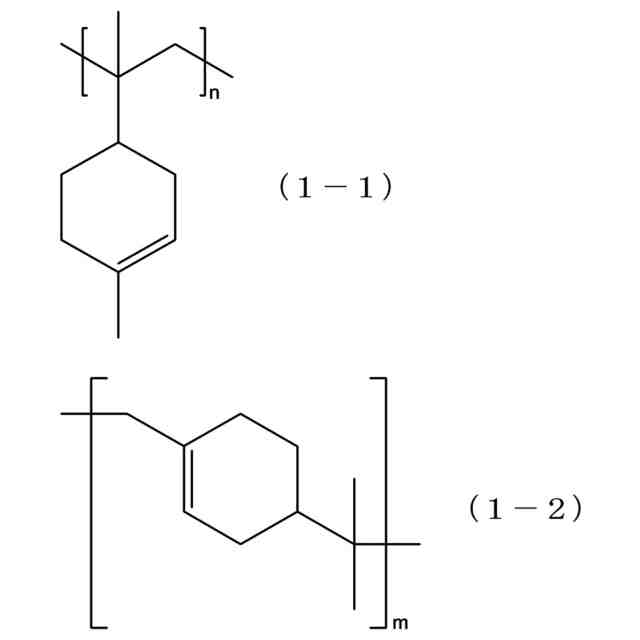

前記テルペン系樹脂は、下記式（１－１）及び下記式（１－２）で表される構造を有する化合物である請求項１又は２記載の光学デバイス用シール剤。
JPEG
81
156
式（１－１）中のｎ及び式（１－２）中のｍは、それぞれ繰り返し数を意味する。
【請求項４】
前記テルペン系樹脂は、軟化点が７５℃以上９０℃以下である請求項１又は２記載の光学デバイス用シール剤。
【請求項５】
前記硬化性樹脂１００質量部に対する前記テルペン系樹脂の含有量が０．５質量部以上２０質量部以下である請求項１又は２記載の光学デバイス用シール剤。
【請求項６】
前記硬化性樹脂は、１分子中に（メタ）アクリロイル基を２つ以上有する化合物を含む請求項１又は２記載の光学デバイス用シール剤。
【請求項７】
前記１分子中に（メタ）アクリロイル基を２つ以上有する化合物１００質量部に対する前記テルペン系樹脂の含有量が０．５質量部以上２５質量部以下である請求項６記載の光学デバイス用シール剤。
【請求項８】
前記硬化性樹脂は、エポキシ化合物を含む請求項１又は２記載の光学デバイス用シール剤。
【請求項９】
前記熱硬化剤としてヒドラジド化合物又はアミンアダクト化合物を含む請求項１又は２記載の光学デバイス用シール剤。
【請求項１０】
液晶表示素子の製造に用いられる請求項１又は２記載の光学デバイス用シール剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学デバイス用シール剤に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
近年、薄型、軽量、低消費電力等の特徴を有する表示素子として、液晶表示素子や有機ＥＬ表示素子が広く利用されている。また、電圧を印加することにより光の透過率が変化する調光素子として、液晶材料を用いた液晶調光素子や、エレクトロクロミック化合物を用いたエレクトロクロミック素子が広く用いられている。このような表示素子や調光素子等の光学デバイスでは、通常、各種部材の接着や液状材料の封入等にシール剤が用いられている。
【０００３】
例えば、液晶表示素子の製造方法として、タクトタイム短縮、使用液晶量の最適化といった観点から、特許文献１、特許文献２に開示されているような、シール剤を用いた滴下工法と呼ばれる液晶滴下方式が用いられている。滴下工法では、まず、２枚の電極付き基板の一方にシール剤を塗布して枠状のシールパターンを形成する。次いで、シール剤が未硬化の状態で液晶の微小滴を基板のシール枠内に滴下し、真空下で他方の基板を重ね合わせ、シール剤の硬化を行い、液晶表示素子を作製する。現在この滴下工法が液晶表示素子の製造方法の主流となっている。
【０００４】
液晶調光素子は、透明電極層間の電位差を変化させることにより液晶分子の配向を変化させて光の透過量を制御する調光素子であり、優れた応答性を有する。また、エレクトロクロミック素子は、エレクトロクロミック化合物の電気化学的な酸化還元反応により可逆的に色変化を示す調光素子であり、消色駆動を行うまで着色状態を保持することができるため、低い消費電力で駆動させることができる。このような調光素子では、特許文献３、４に開示されているように、液晶やエレクトロクロミック化合物溶液等の封止にシール剤が用いられている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１３３７９４号公報
国際公開第０２／０９２７１８号
特開２０２１－１１７４５６号公報
特許第７３２７６２１号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、表示素子や調光素子等の光学デバイスには高温高湿環境下での駆動等における耐湿信頼性がますます要求されており、シール剤には外部からの水の浸入を防止する性能が一層求められている。光学デバイスの耐湿信頼性を向上させるためには、シール剤と基板等との界面からの水の浸入を防ぐためにシール剤の基板等に対する接着性を向上させ、かつ、シール剤の透湿防止性を向上させる必要がある。シール剤の透湿防止性を向上させる方法としては、タルク等のフィラーを配合する方法が考えられるが、厳しい耐湿信頼性試験を行った場合には、光学デバイスの表示性能や調光性能に不具合（むら）が発生することがあった。特に、近年、光学デバイスにおけるシール剤の塗布幅が狭くなる傾向にあり、従来は問題のなかったシール剤でも接着性と透湿防止性とを両立させることが困難であった。
【０００７】
本発明は、接着性と透湿防止性との両方に優れる光学デバイス用シール剤を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示１は、硬化性樹脂と、重合開始剤及び熱硬化剤からなる群より選択される少なくとも１種と、テルペン系樹脂とを含有する光学デバイス用シール剤である。
本開示２は、上記テルペン系樹脂は、２種以上のテルペンの共重合体である本開示１の光学デバイス用シール剤である。
本開示３は、上記テルペン系樹脂は、下記式（１－１）及び下記式（１－２）で表される構造を有する化合物である本開示１又は２の光学デバイス用シール剤である。
本開示４は、上記テルペン系樹脂は、軟化点が７５℃以上９０℃以下である本開示１、２又は３の光学デバイス用シール剤である。
本開示５は、上記硬化性樹脂１００質量部に対する上記テルペン系樹脂の含有量が０．５質量部以上２０質量部以下である本開示１、２、３又は４の光学デバイス用シール剤である。
本開示６は、上記硬化性樹脂は、１分子中に（メタ）アクリロイル基を２つ以上有する化合物を含む本開示１、２、３、４又は５の光学デバイス用シール剤である。
本開示７は、上記１分子中に（メタ）アクリロイル基を２つ以上有する化合物１００質量部に対する上記テルペン系樹脂の含有量が０．５質量部以上２５質量部以下である本開示６の光学デバイス用シール剤である。
本開示８は、上記硬化性樹脂は、エポキシ化合物を含む本開示１、２、３、４、５、６又は７の光学デバイス用シール剤である。
本開示９は、上記熱硬化剤としてヒドラジド化合物又はアミンアダクト化合物を含む本開示１、２、３、４、５、６、７又は８の光学デバイス用シール剤である。
本開示１０は、液晶表示素子の製造に用いられる本開示１、２、３、４、５、６、７、８又は９の光学デバイス用シール剤である。
本開示１１は、液晶滴下工法による液晶表示素子の製造に用いられる本開示１０の光学デバイス用シール剤である。
以下に本発明を詳述する。
【０００９】
本発明者は、光学デバイス用シール剤に用いる硬化性樹脂として、分子鎖が長い柔軟樹脂を用いることにより、シール剤に柔軟性を付与して応力緩和性を発現させることで高い接着性を担保することを検討した。しかしながら、得られたシール剤は透湿防止性に劣るものとなり、作製した光学デバイスが耐湿信頼性に劣るものとなることがあった。そこで本発明者は更に鋭意検討した結果、光学デバイス用シール剤にテルペン系樹脂を配合することにより、接着性と透湿防止性との両方に優れる光学デバイス用シール剤が得られることを見出し、本発明を完成させるに至った。
【００１０】
JPEG
81
156
（【００１１】以降は省略されています）
