公開番号2025130184
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027188
出願日2024-02-27
発明の名称耐熱収容容器
出願人有明セラコ株式会社
代理人個人,個人,個人,個人,個人
主分類B22D 41/02 20060101AFI20250901BHJP(鋳造;粉末冶金)
要約【課題】金属溶湯保持炉などに代表される耐熱収容容器に要求される強度を備えていて、耐火ブロック、耐火レンガなどを用いて耐熱収容容器を構成することに比較して軽量で、構築が容易であり、断熱性能に優れている耐熱収容容器を提供する。
【解決手段】底壁と、前記底壁の周縁辺から立ち上がって形成されている周壁とによって構成されている耐熱収容容器であって、少なくとも前記周壁が、長手方向に伸びる中空の耐熱性筒状体が前記長手方向に直交する横手方向に複数本連設されて構築されている耐熱収容容器。

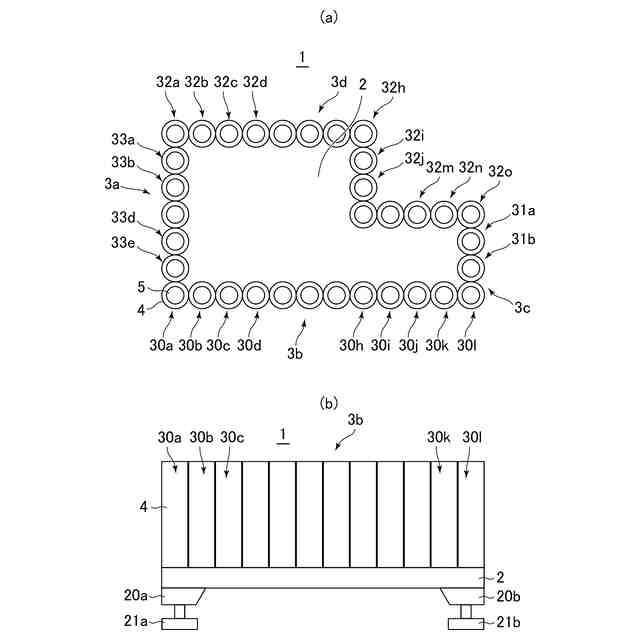

【選択図】図2
特許請求の範囲【請求項１】
底壁と、前記底壁の周縁辺から立ち上がって形成されている周壁とによって構成されている耐熱収容容器であって、
少なくとも前記周壁が、長手方向に伸びる中空の耐熱性筒状体が前記長手方向に直交する横手方向に複数本連設されて構築されている
耐熱収容容器。
続きを表示（約 430 文字）【請求項２】

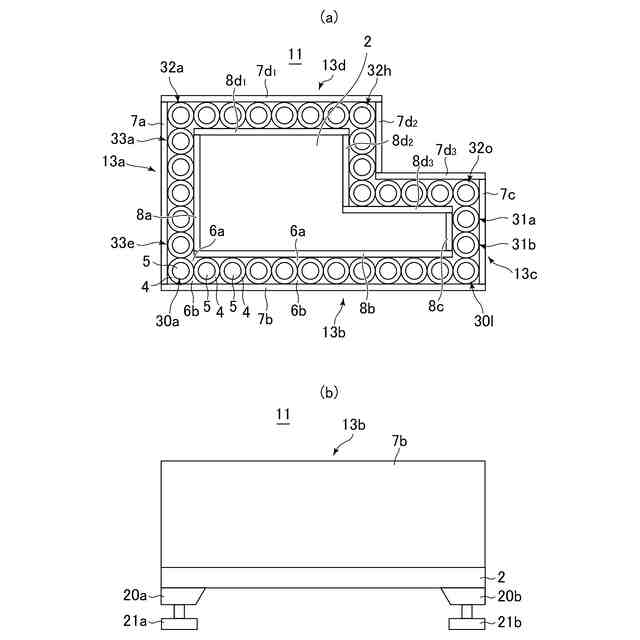

前記横手方向に複数本連設されている前記耐熱性筒状体の前記耐熱収容容器における内側に相当する側及び、前記耐熱収容容器における外側に相当する側に、それぞれ、耐熱性板状体が配備されて前記周壁の内周壁面及び外周壁面が形成されている請求項１記載の耐熱収容容器。
【請求項３】

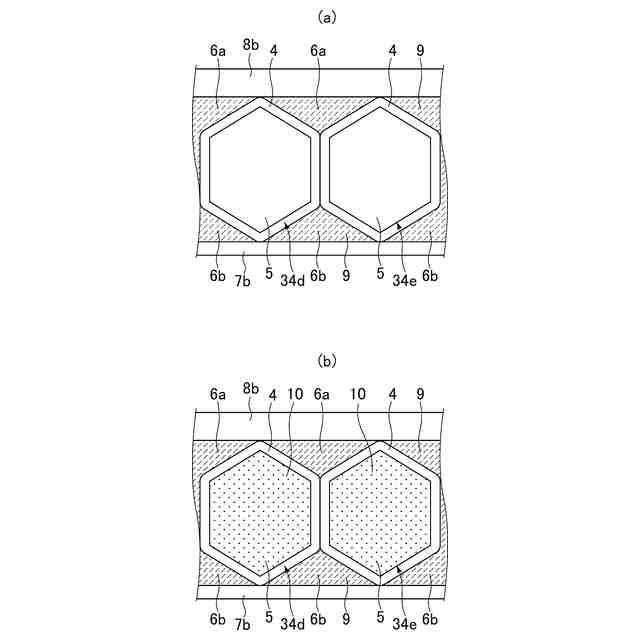

前記横手方向に複数本連設されている前耐熱性記筒状体の外側であって、前記耐熱性板状体からなる前記内周壁面及び前記外周壁面との間に存在している空隙部である周壁内空隙部に断熱材が充填されている請求項２記載の耐熱収容容器。
【請求項４】
前記耐熱性筒状体の内側の空隙部である筒体内空隙部に断熱材が充填されている請求項１乃至３のいずれか一項に記載の耐熱収容容器。
【請求項５】
前記底壁が、長手方向に伸びる中空の耐熱性筒状体が前記長手方向に直交する横手方向に複数本連設されて構築されている請求項１乃至３のいずれか一項に記載の耐熱収容容器。

発明の詳細な説明【技術分野】
【０００１】
この発明は耐熱収容容器に関し、特に、アルミニウム溶湯、等、高温の金属溶湯を収容することに適した耐熱収容容器、例えば、金属溶湯保持炉などの金属溶湯収容容器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
耐熱収容容器、例えば、金属溶湯保持炉などに代表される、アルミニウム溶湯、等、高温の金属溶湯を収容する金属溶湯収容容器に関しては、底壁と、底壁の周縁辺から立ち上がって形成されている周壁とによって構成されている形態が一般的で、従来から種々の提案が行われている。
【０００３】
例えば、特許文献１、２には、収容している高温金属溶湯に接触する耐火層として、定型耐火物のプレキャストブロック（焼成・不焼成）、耐火断熱れんが、耐火れんが（焼成・不焼成・電鋳）等や、不定形耐火物の耐火モルタル（熱硬性・気硬性・水硬性）、キャスタブル、軽量キャスタブル、等が使用されている金属溶湯収容容器の場合、高温金属溶湯が耐火層のクラックに浸透して溶湯漏れなどが発生することから、このような事態の発生を防止、抑制できると共に、耐熱収容容器である炉体からの放熱を抑制できるとする金属溶湯収容容器が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６９１８３７７号公報
特許第７０８４０６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明は、金属溶湯保持炉などに代表される耐熱収容容器に要求される強度を備えていて、耐火ブロック、耐火レンガなどを用いて耐熱収容容器を構成することに比較して軽量で、構築が容易であり、断熱性能に優れている耐熱収容容器を提案することを目的にしている。
【課題を解決するための手段】
【０００６】
本願発明は、金属溶湯保持炉などに代表される耐熱収容容器を構成する底壁及び／又は底壁の周縁辺から立ち上がって形成されている周壁を、長手方向に伸びる中空の耐熱性筒状体を前記長手方向に直交する横手方向に複数本連設して構築することで上述した課題を解決したものである。
【０００７】
このような本願発明を例示すると次のようになる。
[１]
底壁と、前記底壁の周縁辺から立ち上がって形成されている周壁とによって構成されている耐熱収容容器であって、
少なくとも前記周壁が、長手方向に伸びる中空の耐熱性筒状体が前記長手方向に直交する横手方向に複数本連設されて構築されている
耐熱収容容器。
【０００８】
[２]
前記横手方向に複数本連設されている前記耐熱性筒状体の前記耐熱収容容器における内側に相当する側及び、前記耐熱収容容器における外側に相当する側に、それぞれ、耐熱性板状体が配備されて前記周壁の内周壁面及び外周壁面が形成されている[１]の耐熱収容容器。
【０００９】
[３]
前記横手方向に複数本連設されている前耐熱性記筒状体の外側であって、前記耐熱性板状体からなる前記内周壁面及び前記外周壁面との間に存在している空隙部である周壁内空隙部に断熱材が充填されている[２]の耐熱収容容器。
【００１０】
[４]
前記耐熱性筒状体の内側の空隙部である筒体内空隙部に断熱材が充填されている[１]、[２]又は[３]の耐熱収容容器。
（【００１１】以降は省略されています）
