公開番号2025129173
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025103584,2024174181
出願日2025-06-19,2020-03-11
発明の名称ベーパーチャンバ
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類F28D 15/02 20060101AFI20250828BHJP(熱交換一般)
要約【課題】熱輸送能力を高めることができるベーパーチャンバを提供する。
【解決手段】第1面と、第1面の反対側に第2面と、を有し、第1面に設けられた第2流路と、第1面から第2面に貫通して設けられた第1流路とを有している。
【選択図】図2
特許請求の範囲【請求項１】
密閉空間に作動流体が封入されるベーパーチャンバ用のシートであって、
前記ベーパーチャンバ用の前記シートは、第１面と、前記第１面の反対側に第２面と、を有し、
前記シートには、前記第１面に設けられた第２流路と、前記シートの前記第１面から前記第２面に貫通して設けられた第１流路とを有し、
前記第２流路は、前記第１流路の壁面を介して複数の連通開口部によって前記第１流路に連通し、
前記壁面は、前記第１流路の内側に最も突出した頂部を具備し、
前記壁面は、前記頂部から前記第１面に向かって断面視で傾斜している、
ベーパーチャンバ用のシート。

発明の詳細な説明【技術分野】
【０００１】
本開示は、密閉空間に封入された作動流体を、相変化を伴いつつ還流することにより熱輸送を行うベーパーチャンバに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
パソコン並びに携帯電話及びタブレット端末のような携帯型端末に備えられているＣＰＵ（中央演算処理装置）等の電子部品からの発熱量は、情報処理能力の向上により増加する傾向にあり冷却技術が重要である。このような冷却のための手段としてヒートパイプがよく知られている。これはパイプ内に封入された作動流体により、熱源における熱を他の部位に輸送することで拡散させ、熱源を冷却するものである。
【０００３】
一方、近年においては特に携帯型端末等で薄型化が顕著であり、従来のヒートパイプよりも薄型の冷却手段が必要となってきた。これに対して例えば特許文献１に記載のようなベーパーチャンバが提案されている。
【０００４】
ベーパーチャンバはヒートパイプによる熱輸送の考え方を板状の部材に展開した機器である。すなわち、ベーパーチャンバには、対向する平板の間に作動流体が封入されており、この作動流体が相変化を伴いつつ還流することで熱輸送を行い、熱源における熱を輸送及び拡散して熱源を冷却する。
【０００５】
より具体的には、ベーパーチャンバ内部には蒸気用流路と凝縮液用流路とが設けられ、ここに作動流体が封入されている。ベーパーチャンバを熱源に配置すると、熱源の近くにおいて作動流体は熱源からの熱を受けて蒸発し、気体（蒸気）となって蒸気用流路を移動する。これにより熱源からの熱が熱源から離れた位置に円滑に輸送され、その結果熱源が冷却される。
熱源からの熱を輸送した気体状態の作動流体は熱源から離れた位置にまで移動し、周囲に熱を吸収されることで冷却されて凝縮し、液体状態に相変化する。相変化した液体状態の作動流体は凝縮液用流路を通り、熱源の位置にまで戻ってまた熱源からの熱を受けて蒸発して気体状態に変化する。
以上のような循環により熱源から発生した熱が熱源から離れた位置に輸送、拡散され熱源が冷却される。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－２１２０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本開示は、熱輸送能力を高めることができるベーパーチャンバを提供する。
【課題を解決するための手段】
【０００８】
本開示の１つの態様は、密閉空間に作動流体が封入されるベーパーチャンバ用のシートであって、ベーパーチャンバ用のシートは、第１面と、第１面の反対側に第２面と、を有し、シートには、第１面に設けられた第２流路と、シートの第１面から第２面に貫通して設けられた第１流路とを有し、第２流路は、第１流路の壁面を介して複数の連通開口部によって第１流路に連通し、壁面は、第１流路の内側に最も突出した頂部を具備し、壁面は、頂部から第１面に向かって断面視で傾斜しているベーパーチャンバ用のシートである。
【発明の効果】
【０００９】
本開示によれば、ベーパーチャンバの熱輸送能力を高めることができる。
【図面の簡単な説明】
【００１０】

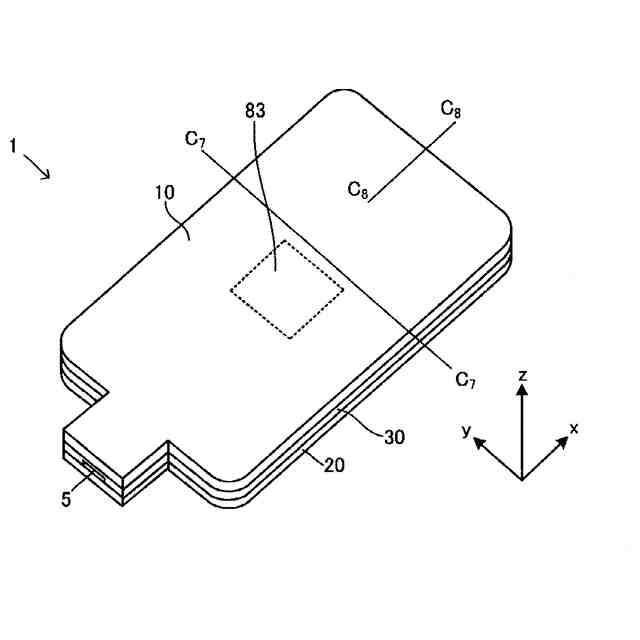

図１はベーパーチャンバ１の斜視図である。

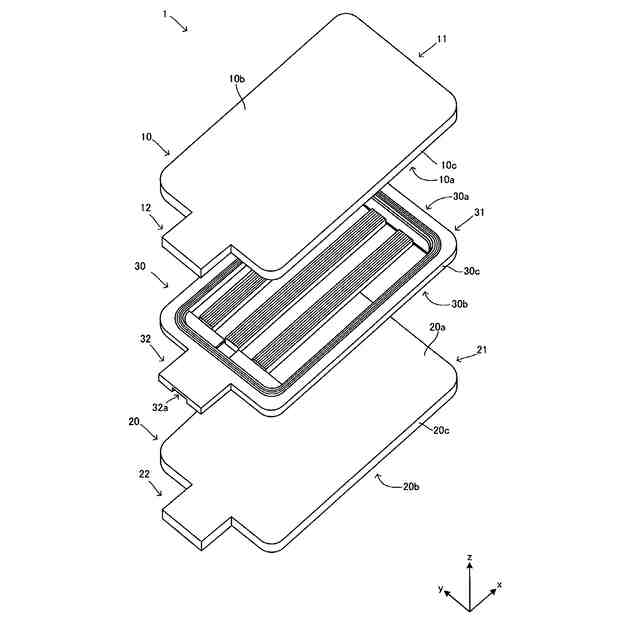

図２はベーパーチャンバ１の分解斜視図である。

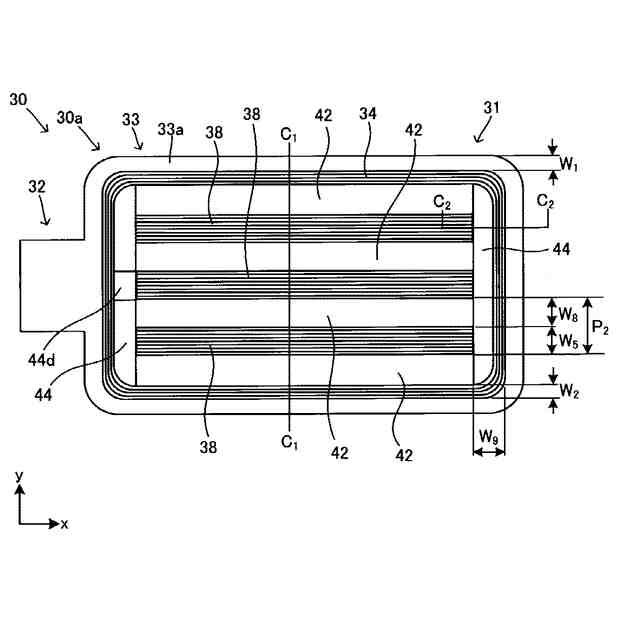

図３は第三シート３０をｚ方向から見た図である。

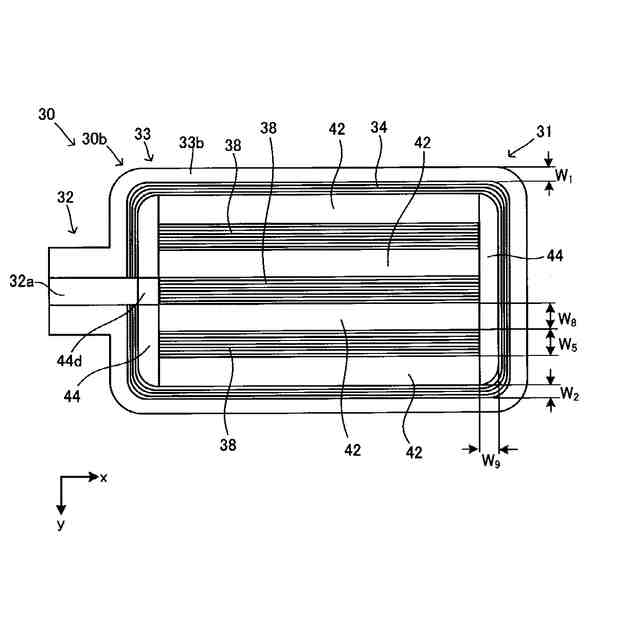

図４は図３とは反対側から見た図である。

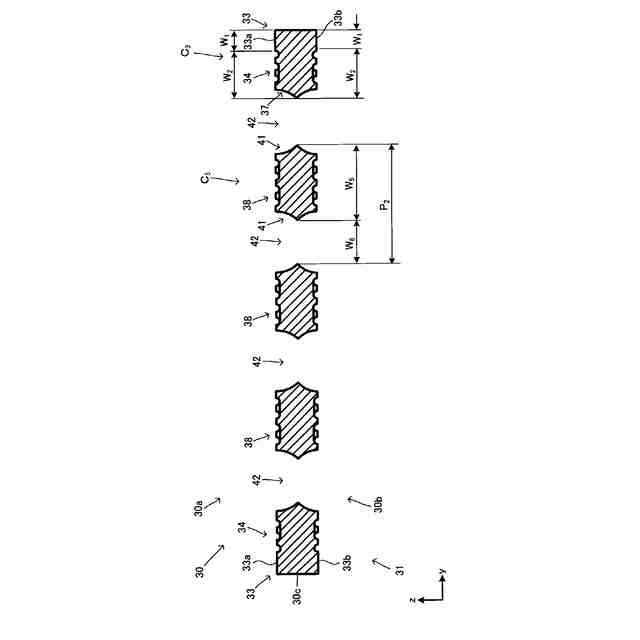

図５は第三シート３０の断面図である。

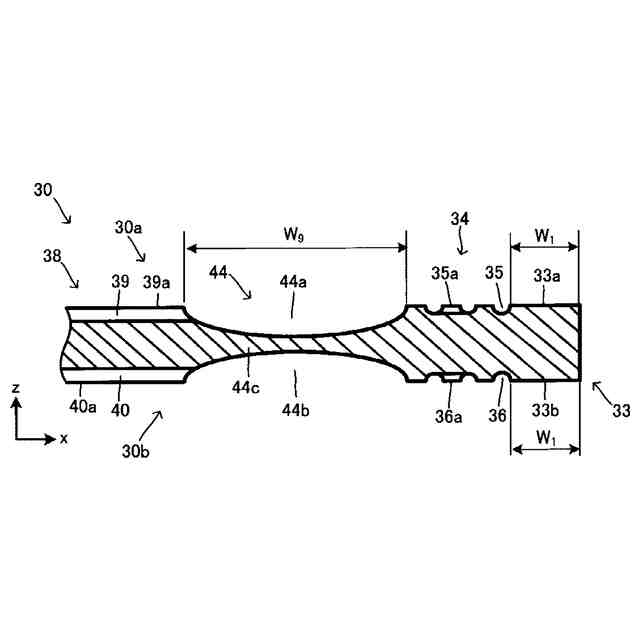

図６は第三シート３０の他の断面図である。

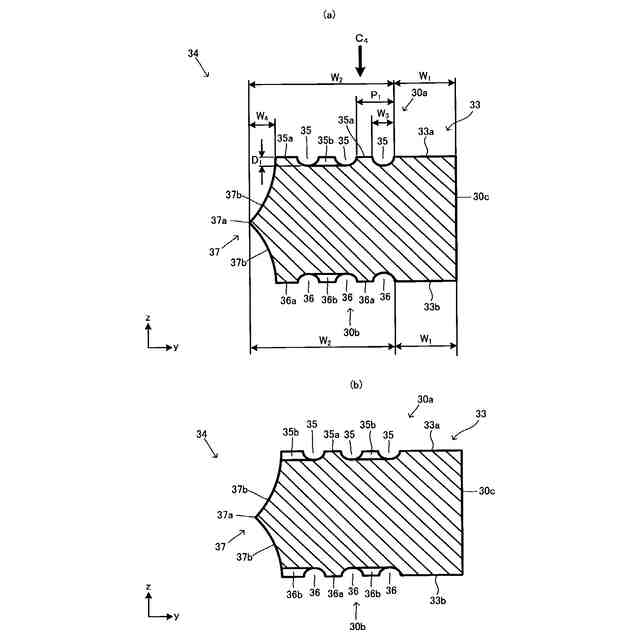

図７（ａ）、図７（ｂ）は外周液流路部３４に注目した断面図である。

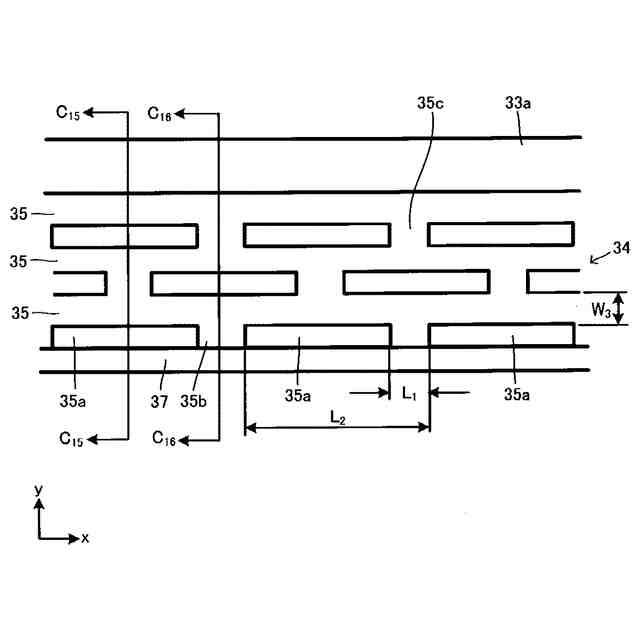

図８は外周液流路部３４をｚ方向から見て一部を拡大した図である。

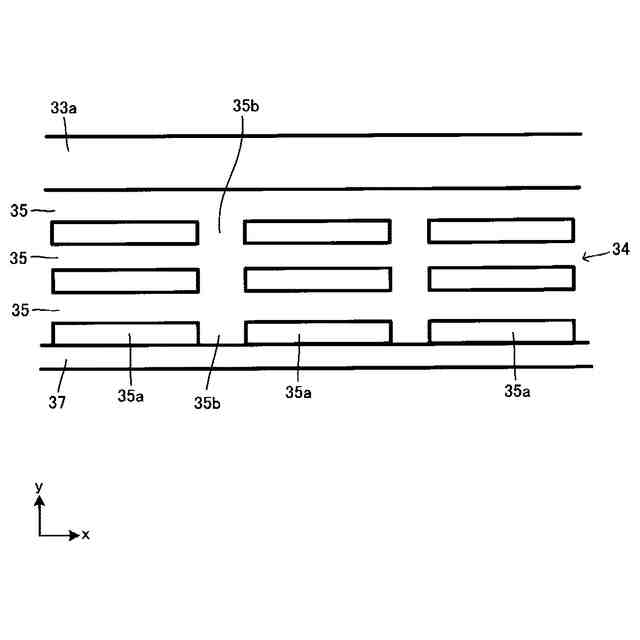

図９は他の例の外周液流路部をｚ方向から見て一部を拡大した図である。
図１０は他の例の外周液流路部を説明する図である。
図１１は他の例の外周液流路部を説明する図である。
図１２は他の例の外周液流路部を説明する図である。
図１３（ａ）、図１３（ｂ）は内側液流路部３８に注目した断面図である。
図１４は内側液流路部３８をｚ方向から見て一部を拡大した図である。
図１５はベーパーチャンバ１の断面図である。
図１６はベーパーチャンバ１の他の断面図である。
図１７（ａ）、図１７（ｂ）は図１５の一部を拡大した断面図である。
図１８（ａ）、図１８（ｂ）は図１５の一部を拡大した断面図である。
図１９は電子機器５０を説明する図である。
図２０は作動流体の流れを説明する図である。
４つのシートによる例を説明する図である。
図２２は第二の形態にかかるベーパーチャンバ５１の分解斜視図である。
図２３はベーパーチャンバ５１の密閉空間を説明する図である。
図２４はベーパーチャンバ５１の断面図である。
図２５は図２４の一部を拡大した図である。
図２６はベーパーチャンバ１０１の斜視図である。
図２７はベーパーチャンバ１０１の分解斜視図である。
図２８は第三シート１３０をｚ方向から見た図である。
図２９は図２８とは反対側から見た図である。
図３０は第三シート１３０の断面図である。
図３１は第三シート１３０の他の断面図である。
図３２は外周液流路部１３４に注目した断面図である。
図３３は外周液流路部１３４を説明する図である。
図３４は柱１３６ａが配置された部位の断面図である。
図３５は内側液流路部１３８に注目した断面図である。
図３６は内側液流路部１３８を説明する図である。
図３７は柱１４０ａが配置された部位の断面図である。
図３８はベーパーチャンバ１０１の断面図である。
図３９はベーパーチャンバ１０１の他の断面図である。
図４０は図３８の一部を拡大した図である。
図４１は柱１３６ａが配置された部位を拡大した断面図である。
図４２は図３８の一部を拡大した図である。
図４３は柱１４０ａが配置された部位を拡大した断面図である。
図４４は他の形態を説明する図である。
図４５は他の形態を説明する図である。
図４６は他の形態を説明する図である。
図４７は他の形態を説明する図である。
図４８（ａ）、図４８（ｂ）は内側液流路部２３８に注目した断面図である。
図４９（ａ）、図４９（ｂ）はベーパーチャンバ２０１の断面のうち内側液流路部２３８の周辺の図である。
図５０は断面における好ましい形態を説明する図である。
図５１（ａ）、図５１（ｂ）は他の形態の導入部を説明する図である。
図５２（ａ）、図５２（ｂ）は他の形態の導入部を説明する図である。
図５３（ａ）、図５３（ｂ）は他の形態の導入部を説明する図である。
図５４（ａ）、図５４（ｂ）は他の形態の導入部を説明する図である。
図５５（ａ）、図５５（ｂ）は他の形態の導入部を説明する図である。
図５６（ａ）、図５６（ｂ）は他の形態の導入部を説明する図である。
図５７（ａ）、図５７（ｂ）は他の形態の導入部を説明する図である。
図５８はベーパーチャンバ３０１の断面図である。
図５９はベーパーチャンバ３０１の製造過程を説明する図である。
図６０はベーパーチャンバ３０１の製造過程を説明する図である。
図６１はベーパーチャンバ３０１の製造過程を説明する図である。
図６２はベーパーチャンバ３０１の製造過程を説明する図である。
図６３はベーパーチャンバ３０１の製造過程を説明する図である。
図６４はベーパーチャンバ３０１の製造過程を説明する図である。
図６５はベーパーチャンバ３０１’の断面図である。
図６６はベーパーチャンバ３０１”の断面図である。
図６７はベーパーチャンバ４０１の断面図である。
図６８はベーパーチャンバ５０１における内側液流路部５３８を説明する図である。
図６９は図６８に示す一対の液流路凸部の形態を説明する図である。
図７０は図６９に示す一対の液流路凸部の作用を説明する図である。
図７１は図６８に示す液流路凸部の実際の形態を説明する図である。
図７２はベーパーチャンバ５０１’における内側液流路部５３８’を説明する図である。
図７３はベーパーチャンバ５０１”における内側液流路部５３８”を説明する図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
