公開番号2025128222
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2025091630,2023139581
出願日2025-06-02,2019-03-18
発明の名称割出動作を有するエアロゾル送達装置
出願人アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド
代理人弁理士法人川口國際特許事務所
主分類A24F 40/46 20200101AFI20250826BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】制御本体、エアロゾル送達装置、およびエアロゾル送達装置を操作する方法を提供する。
【解決手段】制御本体102、エアロゾル送達装置100、およびエアロゾル送達装置を操作する方法を提供する。様々な実施形態では、エアロゾル送達装置は、ハウジング104を有する制御本体と、ハウジング内に配置された電気エネルギー源110と、電気エネルギー源に動作可能に接続された加熱部材112と、吸入可能な物質媒体を含むエアロゾル源部材500と、加熱部材に連結された割出機構114とを含む。割出機構は、エアロゾル源部材に対して加熱部材を移動させて、エアロゾル源部材の2つ以上のセグメントのうちの1つを順次加熱するように構成される。

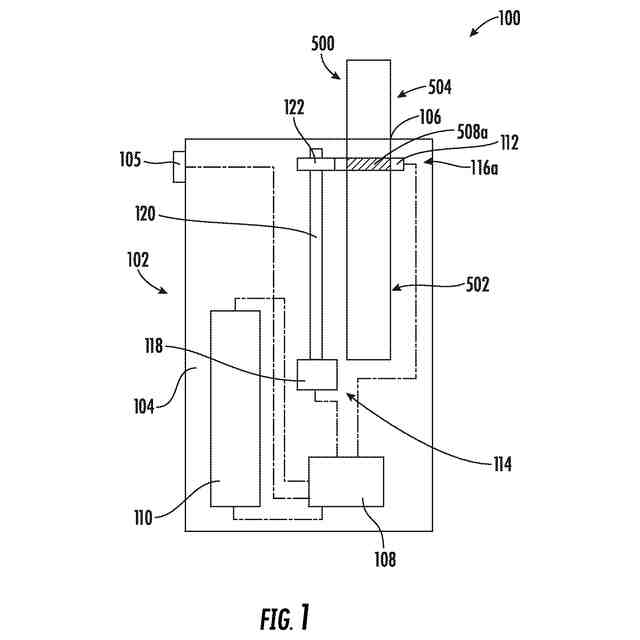

【選択図】図1
特許請求の範囲【請求項１】
エアロゾル送達装置であって、
ハウジングを有する制御本体と、
ハウジング内に配置された電気エネルギー源と、
電気エネルギー源に動作可能に接続された加熱部材と、
吸入可能な物質媒体を含むエアロゾル源部材と、
加熱部材に連結された割出機構と、
を含み、
割出機構が、実質的に直線的に加熱部材を移動させて、エアロゾル源部材の２つ以上のセグメントのうちの少なくとも１つを順次加熱するように構成される、エアロゾル送達装置。
続きを表示（約 610 文字）【請求項２】
加熱部材が、エアロゾル源部材の外面に近接して配置される、請求項１に記載のエアロゾル送達装置。
【請求項３】
加熱部材が、エアロゾル源部材の内面に近接して配置される、請求項１に記載のエアロゾル送達装置。
【請求項４】
割出機構が、エアロゾル源部材に対する吸引を検出するように構成されたセンサによって作動される、請求項１に記載のエアロゾル送達装置。
【請求項５】
割出機構が、手動アクチュエータによって作動される、請求項１に記載のエアロゾル送達装置。
【請求項６】
手動アクチュエータが、クリックリターンアクチュエータを含む、請求項５に記載のエアロゾル送達装置。
【請求項７】
手動アクチュエータが、加熱部材とともに移動するように構成される、請求項５に記載のエアロゾル送達装置。
【請求項８】
エアロゾル源部材が、制御本体と取り外し可能に係合し、交換可能である、請求項１に記載のエアロゾル送達装置。
【請求項９】
エアロゾル源部材の吸入可能な物質媒体が、固体または半固体の吸入可能な物質媒体を含む、請求項１に記載のエアロゾル送達装置。
【請求項１０】
吸入可能な物質媒体が、押出基材を含む、請求項９に記載のエアロゾル送達装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、エアロゾル送達物品に関し、およびタバコ成分または他の材料を吸入可能な形態で得るためのエアロゾル送達物品の使用に関する。該物品は、人の飲用のために、タバコから製造され得るか、タバコに由来し得るか、そうでなければタバコを組み込み得る。さらに具体的には、本開示は、タバコ、タバコ由来材料または他の材料が、好ましくは著しく燃焼されることなく加熱されて、様々な実施形態では蒸気またはエアロゾルの形態である吸入可能な物質を提供する物品を提供する。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
タバコの燃焼に基づく喫煙製品の改良品または代替品として、多くの喫煙品が長年にわたって提案されている。例示的な代替品には、固体燃料もしくは液体燃料が燃焼されてタバコに熱を伝達する装置、またはそのような熱源を提供するために化学反応が使用される装置が含まれている。例には、参照により本明細書に組み込まれるＷｏｒｍらの米国特許第９，０７８，４７３号明細書に記載されている喫煙品が挙げられる。
【０００３】
喫煙品の改良品または代替品の要点は、典型的には、相当量の不完全燃焼および熱分解生成物を送達することなく、紙巻タバコ、葉巻またはパイプの喫煙に関連する感覚を提供することであった。この目的のために、電気エネルギーを利用して揮発性材料を気化または加熱するか、タバコを著しく燃焼することなく紙巻タバコ、葉巻またはパイプの喫煙感覚を提供しようとする多くの喫煙製品、香味発生器および薬用吸入器が提案されている。例えば、参照により本明細書に組み込まれるＲｏｂｉｎｓｏｎらの米国特許第７，７２６，３２０号明細書ならびにＧｒｉｆｆｉｔｈ，Ｊｒ．らの米国特許出願公開第２０１３／０２５５７０２号明細書およびＳｅａｒｓらの米国特許出願公開第２０１４／００９６７８１号明細書に記載の背景技術に記載されている様々な代替喫煙品、エアロゾル送達装置および発熱源を参照されたい。また、例えば、参照により本明細書に組み込まれるＢｌｅｓｓらの米国特許出願公開第２０１５／０２２０２３２号明細書中で商標名および商業的供給元によって参照される様々な種類の喫煙品、エアロゾル送達装置および電動発熱源を参照されたい。商標名および商業的供給元によって参照される追加の種類の喫煙品、エアロゾル送達装置および電動発熱源は、同じく参照によりその全体が本明細書に組み込まれるＤｅＰｉａｎｏらの米国特許出願公開第２０１５／０２４５６５９号明細書に記載されている。記載されており、場合によっては市販されている他の代表的な紙巻タバコまたは喫煙品には、参照により本明細書に組み込まれるＧｅｒｔｈらの米国特許第４，７３５，２１７号明細書、Ｂｒｏｏｋｓらの米国特許第４，９２２，９０１号明細書、米国特許第４，９４７，８７４号明細書および米国特許第４，９４７，８７５号明細書、Ｃｏｕｎｔｓらの米国特許第５，０６０，６７１号明細書、Ｍｏｒｇａｎらの米国特許第５，２４９，５８６号明細書、Ｃｏｕｎｔｓらの米国特許第５，３８８，５９４号明細書、Ｈｉｇｇｉｎｓらの米国特許第５，６６６，９７７号明細書、Ａｄａｍｓらの米国特許第６，０５３，１７６号明細書、Ｗｈｉｔｅの米国特許第６，１６４，２８７号明細書、Ｖｏｇｅｓの米国特許第６，１９６，２１８号明細書、Ｆｅｌｔｅｒらの米国特許第６，８１０，８８３号明細書、Ｎｉｃｈｏｌｓの米国特許第６，８５４，４６１号明細書、Ｈｏｎの米国特許第７，８３２，４１０号明細書、Ｋｏｂａｙａｓｈｉの米国特許第７，５１３，２５３号明細書、Ｒｏｂｉｎｓｏｎらの米国特許第７，７２６，３２０号明細書、Ｈａｍａｎｏの米国特許第７，８９６，００６号明細書、Ｓｈａｙａｎの米国特許第６，７７２，７５６号明細書、Ｈｏｎの米国特許出願公開第２００９／００９５３１１号明細書、Ｈｏｎの米国特許出願公開第２００６／０１９６５１８号明細書、米国特許出願公開第２００９／０１２６７４５号明細書および米国特許出願公開第２００９／０１８８４９０号明細書、Ｔｈｏｒｅｎｓらの米国特許出願公開第２００９／０２７２３７９号明細書、Ｍｏｎｓｅｅｓらの米国特許出願公開第２００９／０２６０６４１号明細書および米国特許出願公開第２００９／０２６０６４２号明細書、Ｏｇｌｅｓｂｙらの米国特許出願公開第２００８／０１４９１１８号明細書および米国特許出願公開第２０１０／００２４８３４号明細書、Ｗａｎｇの米国特許出願公開第２０１０／０３０７５１８号明細書ならびにＨｏｎの国際公開第２０１０／０９１５９３号パンフレットに記載されているものが含まれる。
【０００４】
従来型の紙巻タバコ、葉巻またはパイプの属性の多くに類似する代表的な製品は、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｃｏｒｐｏｒａｔｅｄによるＡＣＣＯＲＤ（Ｒ）、ＩｎｎｏＶａｐｏｒＬＬＣによるＡＬＰＨＡ（ＴＭ）、ＪＯＹＥ５１０（ＴＭ）およびＭ４（ＴＭ）、ＷｈｉｔｅＣｌｏｕｄＣｉｇａｒｅｔｔｅｓによるＣＩＲＲＵＳ（ＴＭ）およびＦＬＩＮＧ（ＴＭ）、ＦｏｎｔｅｍＶｅｎｔｕｒｅｓＢ．Ｖ．によるＢＬＵ（ＴＭ）、ＥＰＵＦＦＥＲ（Ｒ）ＩｎｔｅｒｎａｔｉｏｎａｌＩｎｃ．によるＣＯＨＩＴＡ（ＴＭ）、ＣＯＬＩＢＲＩ（ＴＭ）、ＥＬＩＴＥＣＬＡＳＳＩＣ（ＴＭ）、ＭＡＧＮＵＭ（ＴＭ）、ＰＨＡＮＴＯＭ（ＴＭ）およびＳＥＮＳＥ（ＴＭ）、ＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅｓ，Ｉｎｃ．によるＤＵＯＰＲＯ（ＴＭ）、ＳＴＯＲＭ（ＴＭ）およびＶＡＰＯＲＫＩＮＧ（Ｒ）、ＥｇａｒＡｕｓｔｒａｌｉａによるＥＧＡＲ（ＴＭ）、ＪｏｙｅｔｅｃｈによるｅＧｏ－Ｃ（ＴＭ）およびｅＧｏ－Ｔ（ＴＭ）、ＥｌｕｓｉｏｎＵＫＬｔｄによるＥＬＵＳＩＯＮ（ＴＭ）、ＥｏｎｓｍｏｋｅＬＬＣによるＥＯＮＳＭＯＫＥ（Ｒ）、ＦＩＮＢｒａｎｄｉｎｇＧｒｏｕｐ，ＬＬＣによるＦＩＮ（ＴＭ）、ＧｒｅｅｎＳｍｏｋｅＩｎｃ．ＵＳＡによるＳＭＯＫＥ（Ｒ）、ＧｒｅｅｎａｒｅｔｔｅＬＬＣによるＧＲＥＥＮＡＲＥＴＴＥ（ＴＭ）、ＳＭＯＫＥＳＴＩＫ（Ｒ）によるＨＡＬＬＩＧＡＮ（ＴＭ）、ＨＥＮＤＵ（ＴＭ）、ＪＥＴ（ＴＭ）、ＭＡＸＸＱ（ＴＭ）、ＰＩＮＫ（ＴＭ）およびＰＩＴＢＵＬＬ（ＴＭ）、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｔｅｒｎａｔｉｏｎａｌ，Ｉｎｃ．によるＨＥＡＴＢＡＲ（ＴＭ）、Ｃｒｏｗｎ７製のＨＹＤＲＯＩＭＰＥＲＩＡＬ（ＴＭ）およびＬＸＥ（ＴＭ）、ＬＯＧＩＣＴｅｃｈｎｏｌｏｇｙによるＬＯＧＩＣ（ＴＭ）およびＴＨＥＣＵＢＡＮ（ＴＭ）、ＬｕｃｉａｎｏＳｍｏｋｅｓＩｎｃ．によるＬＵＣＩ（Ｒ）、Ｎｉｃｏｔｅｋ，ＬＬＣによるＭＥＴＲＯ（Ｒ）、Ｓｏｔｔｅｒａ，Ｉｎｃ．によるＮＪＯＹ（Ｒ）およびＯＮＥＪＯＹ（ＴＭ）、ＳＳＣｈｏｉｃｅＬＬＣによるＮＯ．７（ＴＭ）、ＰｒｅｍｉｕｍＥｓｔｏｒｅＬＬＣによるＰＲＥＭＩＵＭＥＬＥＣＴＲＯＮＩＣＣＩＧＡＲＥＴＴＥ（ＴＭ）、ＲｕｙａｎＡｍｅｒｉｃａ，Ｉｎｃ．によるＲＡＰＰＥ－ＭＹＳＴＩＣＫ（ＴＭ）、ＲｅｄＤｒａｇｏｎＰｒｏｄｕｃｔｓ，ＬＬＣによるＲＥＤＤＲＡＧＯＮ（ＴＭ）、ＲｕｙａｎＧｒｏｕｐ（Ｈｏｌｄｉｎｇｓ）Ｌｔｄ．によるＲＵＹＡＮ（Ｒ）、ＳｍｏｋｅｒＦｒｉｅｎｄｌｙＩｎｔｅｒｎａｔｉｏｎａｌ，ＬＬＣによるＳＦ（Ｒ）、ＴｈｅＳｍａｒｔＳｍｏｋｉｎｇＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅＣｏｍｐａｎｙＬｔｄ．によるＧＲＥＥＮＳＭＡＲＴＳＭＯＫＥＲ（Ｒ）、ＣｏａｓｔｌｉｎｅＰｒｏｄｕｃｔｓＬＬＣによるＳＭＯＫＥＡＳＳＩＳＴ（Ｒ）、ＳｍｏｋｉｎｇＥｖｅｒｙｗｈｅｒｅ，Ｉｎｃ．によるＳＭＯＫＩＮＧＥＶＥＲＹＷＨＥＲＥ（Ｒ）、ＶＭＲＰｒｏｄｕｃｔｓＬＬＣによるＶ２ＣＩＧＳ（ＴＭ）、ＶａｐｏｒＮｉｎｅＬＬＣによるＶＡＰＯＲＮＩＮＥ（ＴＭ）、Ｖａｐｏｒ４Ｌｉｆｅ，Ｉｎｃ．によるＶＡＰＯＲ４ＬＩＦＥ（Ｒ）、Ｅ－ＣｉｇａｒｅｔｔｅＤｉｒｅｃｔ，ＬＬＣによるＶＥＰＰＯ（ＴＭ）、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＶａｐｏｒＣｏｍｐａｎｙによるＶＵＳＥ（Ｒ）、ＭｉｓｔｉｃＥｃｉｇｓによるＭｉｓｔｉｃＭｅｎｔｈｏｌ製品、およびＣＮＣｒｅａｔｉｖｅＬｔｄによるＶｙｐｅ製品、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｔｅｒｎａｔｉｏｎａｌによるＩＱＯＳ（ＴＭ）、およびＢｒｉｔｉｓｈＡｍｅｒｉｃａｎＴｏｂａｃｃｏによるＧＬＯ（ＴＭ）として市販されている。さらに他の電動エアロゾル送達装置、特にいわゆる電子タバコとして特徴付けられている装置は、ＣＯＯＬＥＲＶＩＳＩＯＮＳ（ＴＭ）、ＤＩＲＥＣＴＥ－ＣＩＧ（ＴＭ）、ＤＲＡＧＯＮＦＬＹ（ＴＭ）、ＥＭＩＳＴ（ＴＭ）、ＥＶＥＲＳＭＯＫＥ（ＴＭ）、ＧＡＭＵＣＣＩ（Ｒ）、ＨＹＢＲＩＤＦＬＡＭＥ（ＴＭ）、ＫＮＩＧＨＴＳＴＩＣＫＳ（ＴＭ）、ＲＯＹＡＬＢＬＵＥＳ（ＴＭ）、ＳＭＯＫＥＴＩＰ（Ｒ）およびＳＯＵＴＨＢＥＡＣＨＳＭＯＫＥ（ＴＭ）の商号の下に市販されている。
【先行技術文献】
【特許文献】
【０００５】
米国特許第９，０７８，４７３号明細書
米国特許第７，７２６，３２０号明細書
米国特許出願公開第２０１３／０２５５７０２号明細書
米国特許出願公開第２０１４／００９６７８１号明細書
米国特許出願公開第２０１５／０２２０２３２号明細書
米国特許出願公開第２０１５／０２４５６５９号明細書
米国特許第４，７３５，２１７号明細書
米国特許第４，９２２，９０１号明細書
米国特許第４，９４７，８７４号明細書
米国特許第４，９４７，８７５号明細書
米国特許第５，０６０，６７１号明細書
米国特許第５，２４９，５８６号明細書
米国特許第５，３８８，５９４号明細書
米国特許第５，６６６，９７７号明細書
米国特許第６，０５３，１７６号明細書
米国特許第６，１６４，２８７号明細書
米国特許第６，１９６，２１８号明細書
米国特許第６，８１０，８８３号明細書
米国特許第６，８５４，４６１号明細書
米国特許第７，８３２，４１０号明細書
米国特許第７，５１３，２５３号明細書
米国特許第７，８９６，００６号明細書
米国特許第６，７７２，７５６号明細書
米国特許出願公開第２００９／００９５３１１号明細書
米国特許出願公開第２００６／０１９６５１８号明細書
米国特許出願公開第２００９／０１２６７４５号明細書
米国特許出願公開第２００９／０１８８４９０号明細書
米国特許出願公開第２００９／０２７２３７９号明細書
米国特許出願公開第２００９／０２６０６４１号明細書
米国特許出願公開第２００９／０２６０６４２号明細書
米国特許出願公開第２００８／０１４９１１８号明細書
米国特許出願公開第２０１０／００２４８３４号明細書
米国特許出願公開第２０１０／０３０７５１８号明細書
国際公開第２０１０／０９１５９３号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
タバコを電気加熱することによって喫煙の味および感覚を生み出す物品は、香味または他の吸入可能な材料の一貫性のない放出を抱えてきた。電気加熱式喫煙装置は、比較的大きくおよび／または複雑な熱源を必要とすることにより、多くの場合さらに制限されてきた。したがって、実質的に燃焼することなく、紙巻タバコ、葉巻またはパイプの喫煙感覚を提供することができ、効率が向上した性能特性を以って紙巻タバコ、葉巻またはパイプの喫煙感覚を提供する喫煙品を提供することが望ましい。
【課題を解決するための手段】
【０００７】
本開示は、エアロゾル送達装置、エアロゾル源部材とともに使用するための制御本体、およびエアロゾル送達装置を操作する方法に関する。本開示は、限定するものではないが、以下の例示的な実施形態を含む。
【０００８】
例示的な実施形態１：ハウジングを有する制御本体と、ハウジング内に配置された電気エネルギー源と、電気エネルギー源に動作可能に接続された加熱部材と、吸入可能な物質媒体を含むエアロゾル源部材と、加熱部材に連結された割出機構と、を含むエアロゾル送達装置であって、割出機構が、エアロゾル源部材に対して加熱部材を移動させて、エアロゾル源部材の２つ以上のセグメントのうちの少なくとも１つを順次加熱するように構成されるエアロゾル送達装置。
【０００９】
例示的な実施形態２：加熱部材が、エアロゾル源部材の外面に近接して配置される、任意の前述の例示的な実施形態のエアロゾル送達装置または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置。
【００１０】
例示的な実施形態３：加熱部材が、エアロゾル源部材の内面に近接して配置される、任意の前述の例示的な実施形態のエアロゾル送達装置または任意の前述の例示的な実施形態の任意の組合せのエアロゾル送達装置。
（【００１１】以降は省略されています）
