特許ウォッチ

公開番号2025127739
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024630
出願日2024-02-21
発明の名称粒子含有グリース組成物
出願人DIC株式会社,株式会社ADEKA
代理人個人,個人,個人,個人
主分類C10M 169/06 20060101AFI20250826BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】耐摩擦摩耗特性を向上することができ、且つ摺動部の隙間や摩擦面の表面粗さが極めて小さい場合であっても優れた耐摩擦摩耗特性を発現する粒子含有グリース組成物を提供する。
【解決手段】粒子含有グリース組成物は、基油と、増ちょう剤と、特定の大きさを有する二硫化モリブデン粒子とジアルキルジチオカルバミン酸モリブデンを含有する。
【選択図】なし
特許請求の範囲【請求項１】
基油と、増ちょう剤と、動的光散乱法により求められるメディアン径Ｄ
５０
が１０ｎｍ以上４５０ｎｍ未満の二硫化モリブデン粒子と、ジアルキルジチオカルバミン酸モリブデンを含有する、粒子含有グリース組成物。
続きを表示（約 620 文字）【請求項２】
ＢＥＴ法で測定される、前記二硫化モリブデン粒子の比表面積が１０ｍ
２
／ｇ以上である、請求項１に記載の粒子含有グリース組成物。
【請求項３】

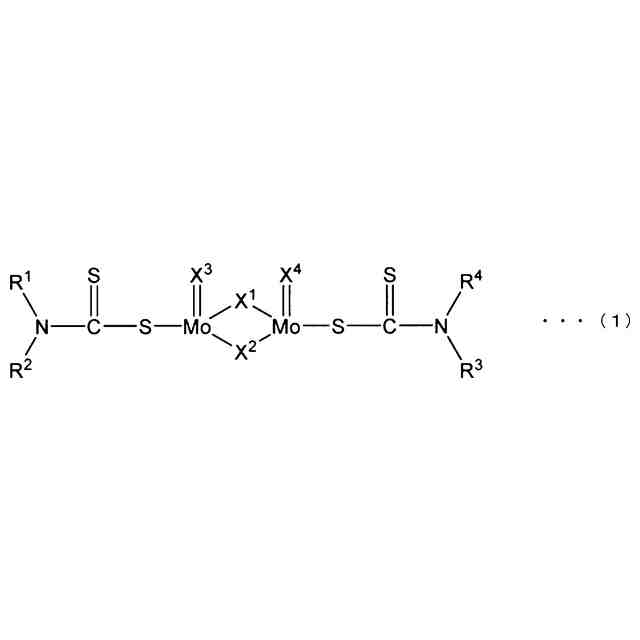

前記ジアルキルジチオカルバミン酸モリブデンの構造が下記の一般式（１）で表される、請求項１に記載の粒子含有グリース組成物。
TIFF
2025127739000005.tif
32
170
（式中、Ｒ
１
～Ｒ
４
はそれぞれ同一又は異なる炭素数１～１８のアルキル基を表し、Ｘ
１
～Ｘ
４
はそれぞれ独立して酸素原子又は硫黄原子を表す。）
【請求項４】
前記二硫化モリブデン粒子が、二硫化モリブデンの２Ｈ結晶構造及び３Ｒ結晶構造を有するものである、請求項１に記載の粒子含有グリース組成物。
【請求項５】
前記粒子含有グリース組成物の全質量１００質量％に対し、前記二硫化モリブデン粒子を０．３質量％以上３質量％以下含有する、請求項１～４のいずれか１項に記載の粒子含有グリース組成物。
【請求項６】
前記粒子含有グリース組成物の全質量１００質量％に対し、前記ジアルキルジチオカルバミン酸モリブデンを０．１質量％以上１０質量％以下含有する、請求項１～４のいずれか１項に記載の粒子含有グリース組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粒子含有グリース組成物に関し、特に、硫化モリブデン及びジアルキルジチオカルバミン酸モリブデン（以下、ＭｏＤＴＣ）を含有する粒子含有グリース組成物に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
二硫化モリブデンは、摩擦摩耗低減のための潤滑剤として広く知られており、様々な国で用いられている。実際には、エンジンオイルなどの潤滑油（長鎖脂肪族低極性溶剤系）や、コーティング塗料（低沸点極性溶剤）、グリース（長鎖脂肪族低極性溶剤にＬｉ石鹸等の増凋剤を添加したもの）等に配合されて使用されている。
【０００３】
従来の粒子含有グリース組成物としては、例えば、基油、ジウレア系増ちょう剤、二硫化モリブデン、ＭｏＤＴＣ、石油スルホン酸のカルシウム塩、硫黄系極圧剤、及びひまし油及びなたね油からなる群から選ばれる少なくとも１種の植物性油脂を含有し、添加剤としてジアルキルジチオカルバミン酸亜鉛を更に含有する等速ジョイント用グリース組成物が提案されている（特許文献１）。
【０００４】
また、液状基油を１０～９９．９質量％、アミド化合物を０．１～９０質量％、及び固体潤滑剤を１．０～２０質量％又は有機モリブデン化合物をモリブデン（Ｍｏ）量として０．０００５～５質量％含み、常温で半固体状である潤滑剤組成物が提案されている（特許文献２）。
【０００５】
二硫化モリブデンの粒子径を規定した粒子含有グリース組成物としては、基油、ジウレア系増ちょう剤、基油に溶解しないＭｏＤＴＣ、基油に溶解するＭｏＤＴＣ、二硫化モリブデン、カルシウムフェネート又はカルシウムスルホネート及びリン分を含まない硫黄系極圧添加剤を含有し、実施例において上記二硫化モリブデン粒子径が０．４５μｍである等速ジョイント用グリース組成物が開示されている（特許文献３）。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－９０２４３号公報
特開２００８－２３１２９３号公報
特開２００６－１６４８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上記従来のようなグリース組成物に添加されている市販の二硫化モリブデン粒子は、天然の二硫化モリブデン鉱物を粉砕して作られたサブミクロンオーダー以上のサイズであり、かつ比重が５程度と非常に大きいため、添加する単位重量に対して耐摩擦摩耗特性の効果が低いという問題がある。また近年、技術革新により摺動部における摩擦面の表面粗さが極めて小さく、上記市販の二硫化モリブデン粒子が摩擦表面の微小凹部に入り込むことができず、上記効果の発現が不十分である。また、有機モリブテンに代表される摩擦調整剤は分子レベルで分散するため、摺動部の極めて微細な凹部に入り込むことができる一方で、摩擦低減剤としての機能を発現するには、摺動部の摩擦熱によりトライボフィルムを形成する必要があるため、摺動初期では十分に被膜が形成されておらず、摺動初期の耐摩擦摩耗特性は良好とはいいがたかった。
【０００８】
本発明は、摺動初期から効率的に耐摩擦摩耗特性を向上することができ、且つ摺動部の隙間や摩擦面の表面粗さが極めて小さい場合であっても優れた耐摩擦摩耗特性を発現する粒子含有グリース組成物を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、鋭意研究を重ねた結果、所定のメディアン径Ｄ
５０
を有する二硫化モリブデン粒子をＭｏＤＴＣと併用するグリース組成物は、摺動初期から耐摩擦摩耗特性向上の効果が高く、効率的に耐摩擦摩耗特性を向上できることに加え、摺動開始から一定時間経過した後は、さらに微細な凹凸部分にもＭｏＤＴＣが介在することでトライボフィルムを形成し、全摺動期間において良好な耐摩擦摩耗特性を向上できるとともに、前記二硫化モリブテンの介在により摺動初期のトライボフィルムの形成を補助して、摺動のきわめて初期から耐摩擦摩耗特性が改善されることを見出した。
【００１０】
すなわち、本発明は以下の構成を提供する。
［１］基油と、増ちょう剤と、動的光散乱法により求められるメディアン径Ｄ
５０
が１０ｎｍ以上４５０ｎｍ未満の二硫化モリブデン粒子と、ジアルキルジチオカルバミン酸モリブデンを含有する、粒子含有グリース組成物。

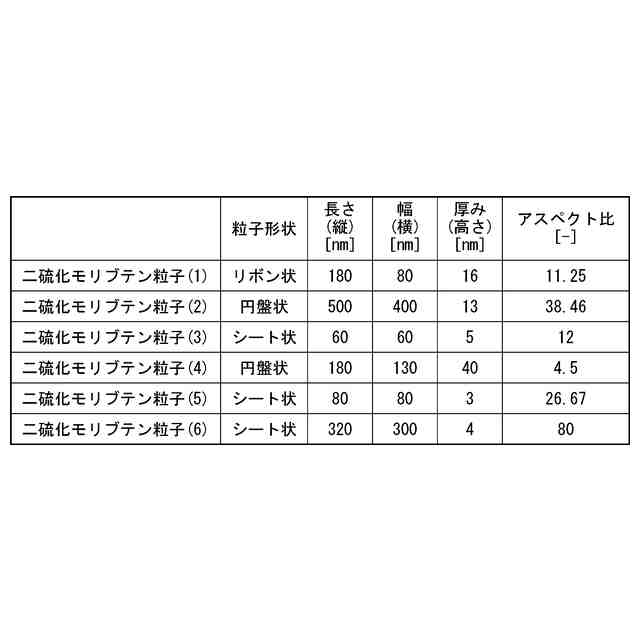

（【００１１】以降は省略されています）

関連特許
