公開番号2025114052
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008466
出願日2024-01-24
発明の名称成形炭
出願人株式会社ロゴスコーポレーション
代理人個人
主分類C10L 5/36 20060101AFI20250729BHJP(石油,ガスまたはコークス工業;一酸化炭素を含有する工業ガス;燃料;潤滑剤;でい炭)
要約【課題】通気孔に空気が流入し易い成形炭を提供する。
【解決手段】成形炭F1は、本体部100と、第1突起と、第1通気孔H1と、第1凹部Reとを備えており、第1方向Zの一方側の第1面と、第1方向の他方側Z’の第2面とを有しており、第2面は、第1エリアと、第1エリアに隣接する第2エリアとを有しており、第1突起は、本体部100の第2面の第2エリアに第1方向の他方側Z’に凸となるように設けられており、第1通気孔H1は、本体部100を第1面から第2面の第1エリアと第2エリアの境界部分まで第1方向に貫通しており、第1凹部Reは、第1突起の外周部に設けられており、第1突起を第1方向に貫通し、第1通気孔H1に連通しており、第1方向Zの略直交方向において第1エリア側の反対側に凹んでおり且つ第1エリア側に開放されている。
【選択図】図5
特許請求の範囲【請求項1】
本体部と、少なくとも一つの第1突起と、少なくとも一つの第1通気孔と、少なくとも一つの第1凹部とを備えており、
前記本体部は、前記本体部の高さ方向である第1方向の一方側の第1面と、前記第1方向の他方側の第2面とを有しており、
前記第2面は、第1エリアと、前記第1エリアとは異なり且つ前記第1エリアに隣接する第2エリアとを有しており、
前記少なくとも一つの第1突起は、前記本体部の前記第2面の前記第2エリアに前記第1方向の他方側に凸となるように設けられており、
前記少なくとも一つの第1通気孔は、前記本体部を前記第1面から前記第2面の前記第1エリアと前記第2エリアの境界部分まで前記第1方向に貫通しており、
前記少なくとも一つの第1凹部は、前記少なくとも一つの第1突起の外周部に設けられており、前記少なくとも一つの第1突起を前記第1方向に貫通し、前記少なくとも一つの第1通気孔に連通しており、前記第1方向に略直交する略直交方向において前記第1エリア側の反対側に凹んでおり且つ前記略直交方向において前記第1エリア側に開放されている成形炭。
続きを表示(約 2,200 文字)【請求項2】
請求項1記載の成形炭において、
前記本体部の前記第2面の前記第2エリアは、前記本体部の前記第2面の中央のエリアであり、前記本体部の前記第2面の前記第1エリアは、前記第2エリアの周囲のエリアであり、
前記少なくとも一つの第1通気孔は、第1孔部と、第2孔部とを有しており、
前記第1孔部は、前記本体部を前記第1面から前記第2面の前記第1エリアまで前記第1方向に貫通しており、
前記第2孔部は、前記本体部を前記第1面から前記第2面の前記第2エリアまで前記第1方向に貫通しており且つ前記第1孔部に連通しており、
前記少なくとも一つの第1通気孔は、前記第1孔部が前記少なくとも一つの第1突起に対して外側に位置するように、配置されており、
前記少なくとも一つの第1凹部は、前記複数の第1通気孔の前記第2孔部に連通している成形炭。
【請求項3】
請求項2記載の成形炭において、
前記少なくとも一つの第1通気孔は複数であり、
前記複数の第1通気孔は、前記第1孔部が前記少なくとも一つの第1突起の周りに前記少なくとも一つの第1突起の周方向に間隔をあけて位置するように、配置されており、
前記少なくとも一つの第1凹部は複数であり、
前記複数の第1凹部は前記周方向に間隔をあけて配置されている成形炭。
【請求項4】
請求項1記載の成形炭において、
前記少なくとも一つの第1突起は、突起本体と、その周りに設けられたテーパー部とを有している成形炭。
【請求項5】
請求項1~4の何れかに記載の成形炭において、
前記少なくとも一つの第1突起は、前記第1方向の他方側の当接面を有しており、
前記少なくとも一つの第1突起の前記当接面が載置部に当接した状態で、前記本体部の前記第2面の前記第1エリアと、前記載置部と、前記少なくとも一つの第1突起とにより、通気空間が区画されており、
前記少なくとも一つの第1凹部は、前記通気空間側に開放されている成形炭。
【請求項6】
請求項1記載の成形炭において、
少なくとも一つの第2突起と、少なくとも一つの第2凹部とを更に備えており、
前記本体部の前記第1面は、第1エリアと、前記第1面の前記第1エリアとは異なり且つ前記第1面の前記第1エリアに隣接する第2エリアとを有しており、
前記少なくとも一つの第2突起は、前記本体部の前記第1面の前記第2エリアに前記第1方向の一方側に凸となるように設けられており、
前記少なくとも一つの第1通気孔は、前記本体部を前記第1面の前記第1エリアと前記第2エリアの境界部分から前記第2面の前記第1エリアと前記第2エリアの境界部分まで前記第1方向に貫通しており、
前記少なくとも一つの第2凹部は、前記少なくとも一つの第2突起の外周部に設けられており、前記少なくとも一つの第2突起を前記第1方向に貫通し、前記少なくとも一つの第1通気孔に連通しており、前記略直交方向において前記第1面の前記第1エリア側の反対側に凹んでおり且つ前記略直交方向において前記第1面の前記第1エリア側に開放されている成形炭。
【請求項7】
請求項6記載の成形炭において、
前記本体部の前記第1面の前記第2エリアは、前記本体部の前記第1面の中央のエリアであり、前記本体部の前記第1面の前記第1エリアは、前記第2エリアの周囲のエリアであり、
前記本体部の前記第2面の前記第2エリアは、前記本体部の前記第2面の中央のエリアであり、前記本体部の前記第2面の前記第1エリアは、前記第2エリアの周囲のエリアであり、
前記少なくとも一つの第1通気孔は、第1孔部と、第2孔部とを有しており、
前記第1孔部は、前記本体部を前記第1面の前記第1エリアから前記第2面の前記第1エリアまで前記第1方向に貫通しており、
前記第2孔部は、前記本体部を前記第1面の前記第2エリアから前記第2面の前記第2エリアまで前記第1方向に貫通しており且つ前記第1孔部に連通しており、
前記少なくとも一つの第1通気孔は、前記第1孔部が前記少なくとも一つの第1突起及び前記少なくとも一つの第2突起に対して外側に位置するように、配置されており、
前記少なくとも一つの第1凹部及び前記少なくとも一つの第2凹部は、前記複数の第1通気孔の前記第2孔部に連通している成形炭。
【請求項8】
請求項7記載の成形炭において、
前記少なくとも一つの第1通気孔は複数であり、
前記複数の第1通気孔は、前記第1孔部が前記少なくとも一つの第1突起の周りに前記少なくとも一つの第1突起の周方向に間隔をあけて位置すると共に、前記少なくとも一つの第2突起の周りに前記周方向に間隔をあけて位置するように、配置されており、
前記少なくとも一つの第1凹部は複数であり、
前記複数の第1凹部は前記周方向に間隔をあけて配置されており、
前記少なくとも一つの第2凹部は複数であり、
前記複数の第2凹部は前記周方向に間隔をあけて配置されている成形炭。

発明の詳細な説明【技術分野】
【0001】
本発明は、成形炭に関する。
続きを表示(約 1,900 文字)【背景技術】
【0002】
下記特許文献1には、従来の練炭が記載されている。この練炭は、円柱状の本体部と、本体部の下面の外周部に間隔をあけて設けられた3つの脚部と、本体部を上下に貫通した複数の通気孔とを有している。3つの脚部の間から空気が本体部の下側空間を通って複数の通気孔に流入可能となっている。
【先行技術文献】
【特許文献】
【0003】
実公昭46-023324号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
従来の練炭では、複数の通気孔が本体部を貫通して本体部の下側空間に連通している構成であるため、3つの脚部の間から本体部の下側空間に流入した空気が、複数の通気孔に流入し難い。
【0005】
本発明は、通気孔に空気が流入し易くした成形炭を提供する。
【課題を解決するための手段】
【0006】
本発明の一態様に係る成形炭は、本体部と、少なくとも一つの第1突起と、少なくとも一つの第1通気孔と、少なくとも一つの第1凹部とを備えている。本体部は、本体部の高さ方向である第1方向の一方側の第1面と、第1方向の他方側の第2面とを有している。第2面は、第1エリアと、第1エリアとは異なり且つ第1エリアに隣接する第2エリアとを有している。少なくとも一つの第1突起は、本体部の第2面の第2エリアに第1方向の他方側に凸となるように設けられている。少なくとも一つの第1通気孔は、本体部を第1面から第2面の第1エリアと第2エリアの境界部分まで第1方向に貫通している。少なくとも一つの第1凹部は、少なくとも一つの第1突起の外周部に設けられており、少なくとも一つの第1突起を第1方向に貫通し、少なくとも一つの第1通気孔に連通しており、第1方向に略直交する略直交方向において第1エリア側の反対側に凹んでおり且つ略直交方向において第1エリア側に開放されている。
【発明の効果】
【0007】
本発明の一態様に係る成形炭による場合、成形炭の周りの空気が、成形炭の本体部の第2面の第1エリア下の空間を通って、成形炭の少なくとも一つの第1凹部の壁面に当たるので当該空気が、少なくとも一つの第1凹部に連通する少なくとも一つの第1通気孔内に流入しやすくなる。
【図面の簡単な説明】
【0008】

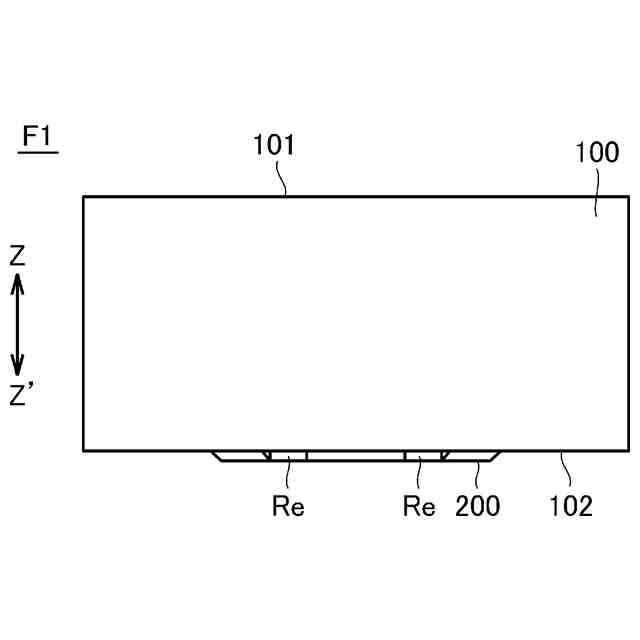

本発明の実施例1に係る成形炭の正面図である。

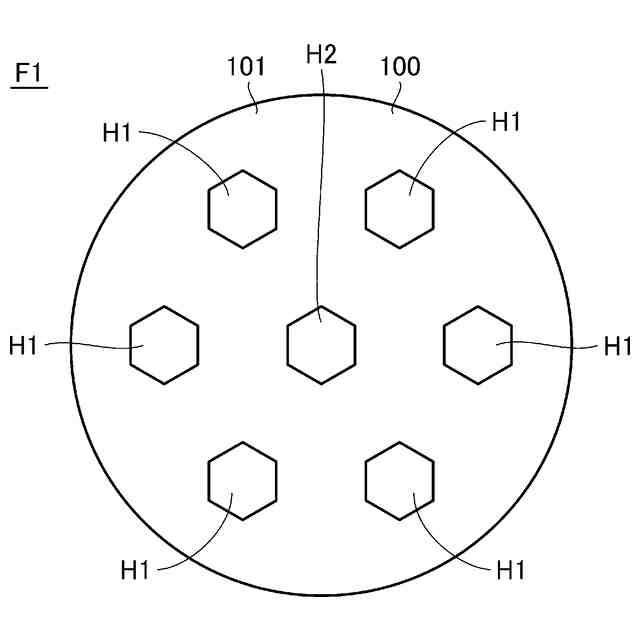

実施例1の成形炭の平面図である。

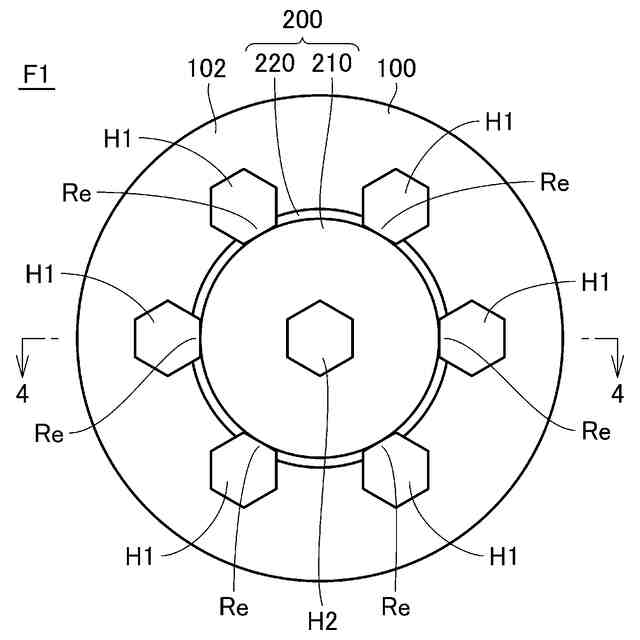

実施例1の成形炭の底面図である。

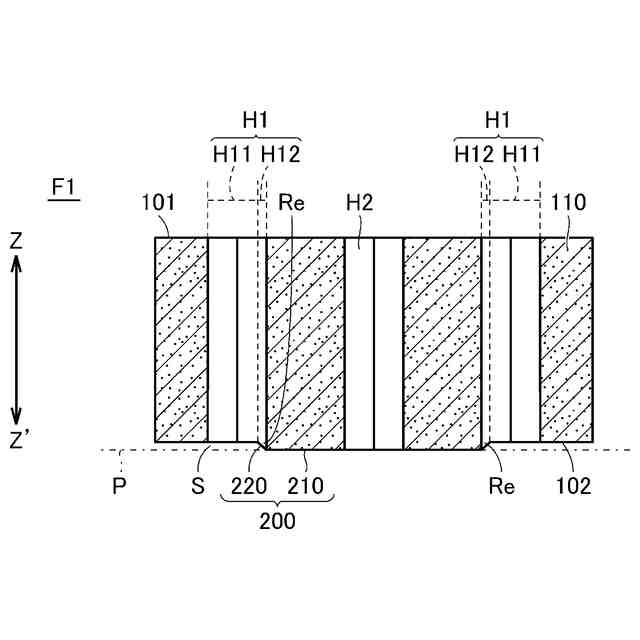

実施例1の成形炭の図3中の4-4断面図である。

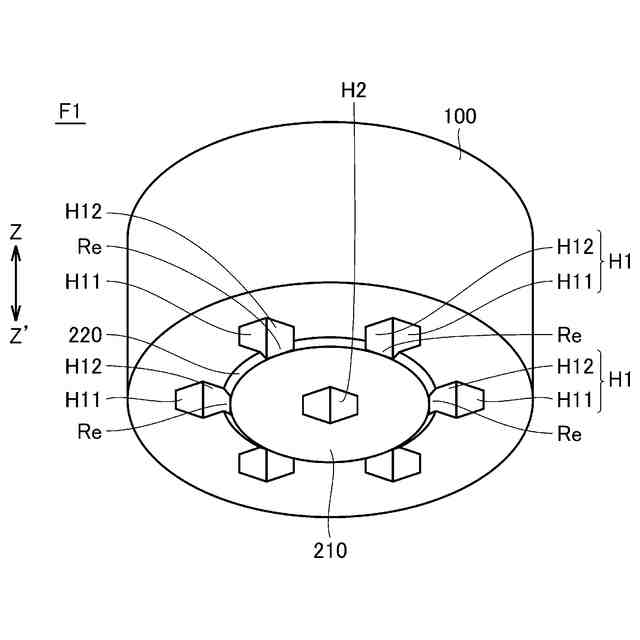

実施例1の成形炭の底面側から表した斜視図である。

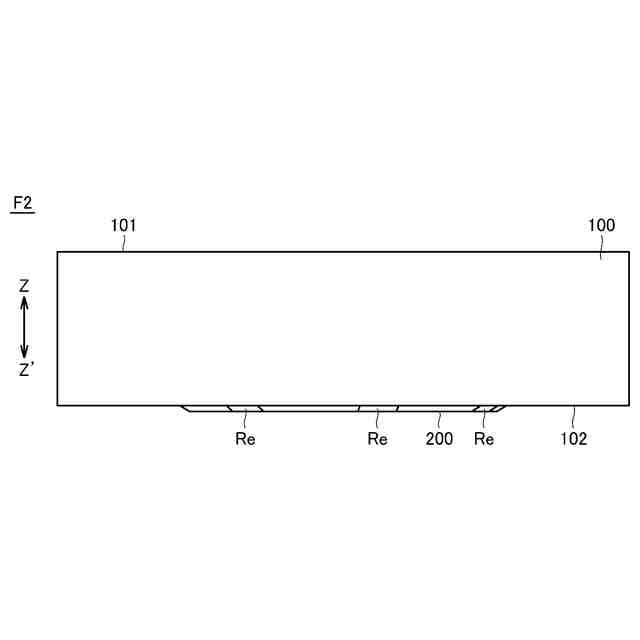

本発明の実施例2に係る成形炭の正面図である。
実施例2の成形炭の平面図である。
実施例2の成形炭の底面図である。

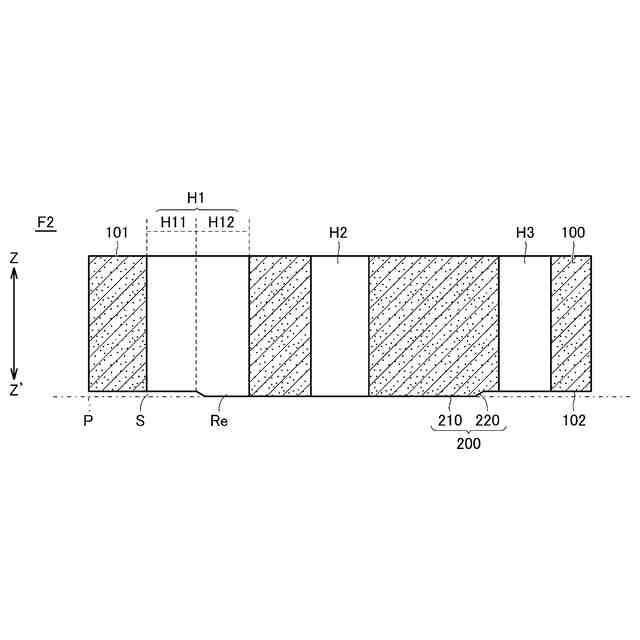

実施例2の成形炭の図8中の9-9断面図である。
実施例2の成形炭の底面側から表した斜視図である。
実施例1の成形炭の第1設計変形例の正面図である。
実施例1の第1設計変形例の成形炭の平面図である。
実施例1の第1設計変形例の成形炭の図12中の13-13断面図である。
実施例2の成形炭の第1設計変形例の正面図である。
実施例2の第1設計変形例の成形炭の平面図である。
実施例2の第1設計変形例の成形炭の図15中の16-16断面図である。
【発明を実施するための形態】
【0009】
以下、本発明の実施例1、2及びそれぞれの設計変形例を含む複数の実施例について説明する。なお、後述する実施例及び設計変形例の各構成要素は、互いに矛盾しない限り、相互に組み合わせることが可能であることに留意されたい。また、後述する実施例の各態様及び設計変形例における各構成要素を構成する素材、形状、寸法、数及び配置等はその一例を説明したものであって、同様の機能を実現し得る限り任意に設計変形することが可能であることにも留意されたい。
【実施例】
【0010】
以下、本発明の実施例1及びその設計変形例を含む複数の実施例に係る成形炭F1について、図1~図5を参照しつつ説明する。図1~図5には、実施例1の成形炭F1が示されている。図1、図4及び図5には、Z-Z’方向(第1方向)が示されている。Z-Z’方向はZ方向とZ’方向とを含む。
(【0011】以降は省略されています)
