公開番号2025127117
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023649
出願日2024-02-20
発明の名称不吐出検出装置
出願人理想科学工業株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250825BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ノズルパターンの誤検知を低減する。
【解決手段】ノズルパターンデータに基づいて印刷された媒体から読み取られた画像データに基づいて、ノズルパターンに対応する画素とその周辺の画素との濃度差と、ノズルパターンに対応する画素の濃度と、に基づいて、ノズルパターンを検出する検出部22を備え、検出部22は、ノズルパターンに対応する画素の濃度を複数の測定点で取得し、測定点における濃度の全てが所定の濃度閾値以上であり、かつ、複数の測定点のいずれかにおいて主走査方向における両側に所定距離だけ離れた周辺測定点と測定点との濃度差が所定の濃度差閾値以上である場合にノズルパターンとして検出する。

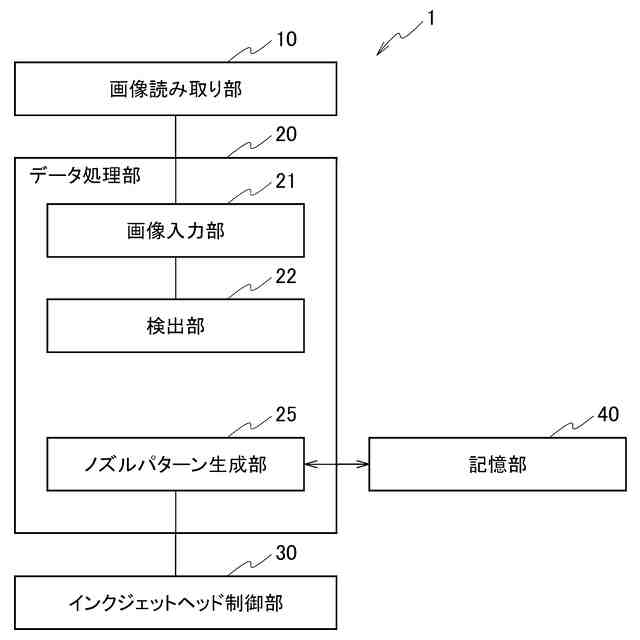

【選択図】図2
特許請求の範囲【請求項１】

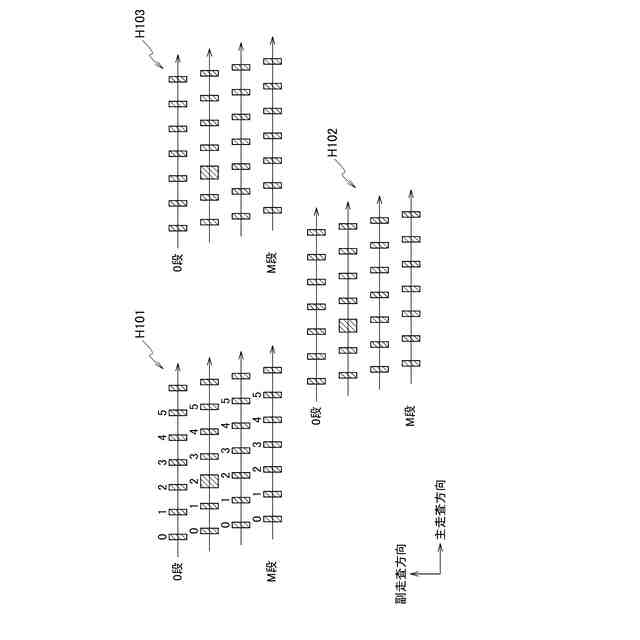

ノズルパターンデータに基づいて印刷された媒体から読み取られた画像データに基づいて、ノズルパターンに対応する画素とその周辺の画素との濃度差と、前記ノズルパターンに対応する画素の濃度と、に基づいて、前記ノズルパターンを検出する検出部を、
を備えたことを特徴とする不吐出検出装置。
続きを表示（約 260 文字）【請求項２】

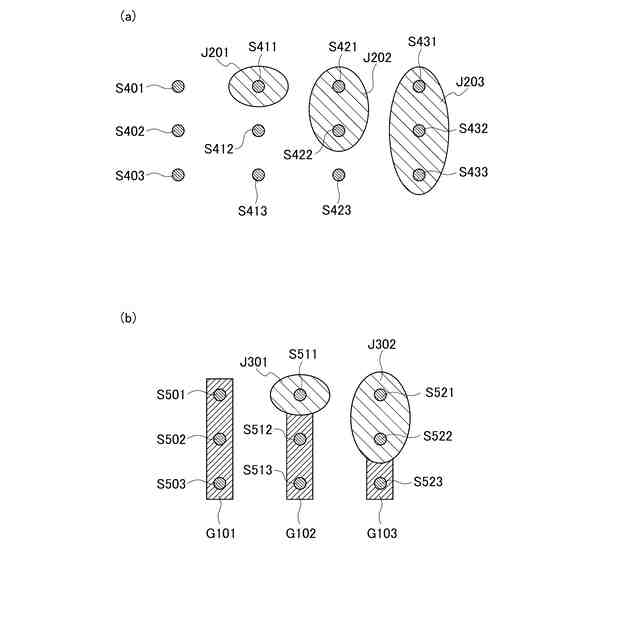

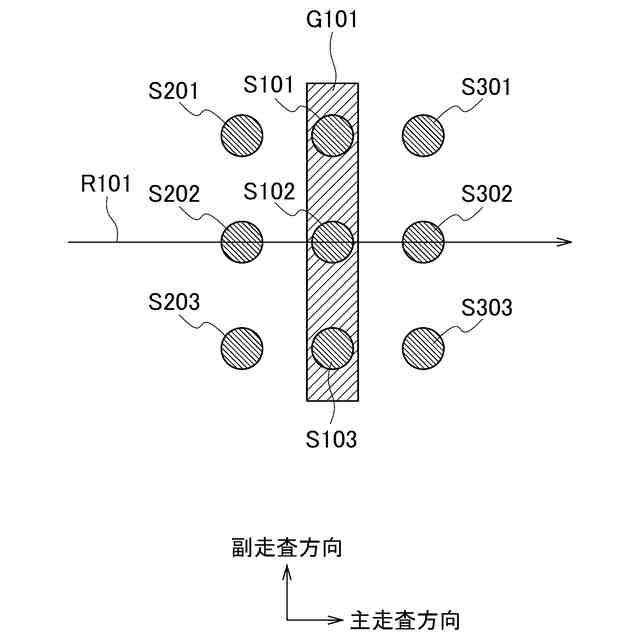

前記検出部は、前記ノズルパターンに対応する画素の濃度を複数の測定点で取得し、前記測定点における濃度の全てが所定の濃度閾値以上であり、かつ、前記複数の測定点のいずれかにおいて主走査方向における両側に所定距離だけ離れた周辺測定点と前記測定点との濃度差が所定の濃度差閾値以上である場合に、前記ノズルパターンとして検出する
ことを特徴とする請求項１記載の不吐出検出装置。
【請求項３】
前記測定点は副走査方向に少なくとも２以上ある
ことを特徴とする請求項２記載の不吐出検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、不吐出検出装置に係り、特に、ノズルパターンの誤検知を低減する不吐出検出装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
画像データに基づいて、搬送される用紙に対してインクジェットヘッドのノズルからインクを吐出して印刷を行うライン型のインクジェット装置が良く知られている。
【０００３】
このインクジェット装置においてノズルの不良などでインクが一時的に吐出されない不吐出（ミスファイヤ）が発生すると、印刷画像に白スジが生じる。
【０００４】
特許文献１には、設定した閾値Ｔｈと、Ｎ番目の判定ブロックにおいて検出される濃度（階調値）とを比較することで、その判定ブロックに対応するノズルが不吐出ノズルであるか否か、具体的には、Ｎ番目の判定ブロックの階調値が、閾値Ｔｈの階調値を超過するか否かを判定する技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特許第７１４３６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の技術のように、単に、濃度（階調値）と閾値のみでノズルパターンの有無を判定すると、閾値を超える濃度のゴミが走査位置に存在した場合、このゴミをノズルパターン（縦罫線）として誤検知する可能性があった。
【０００７】

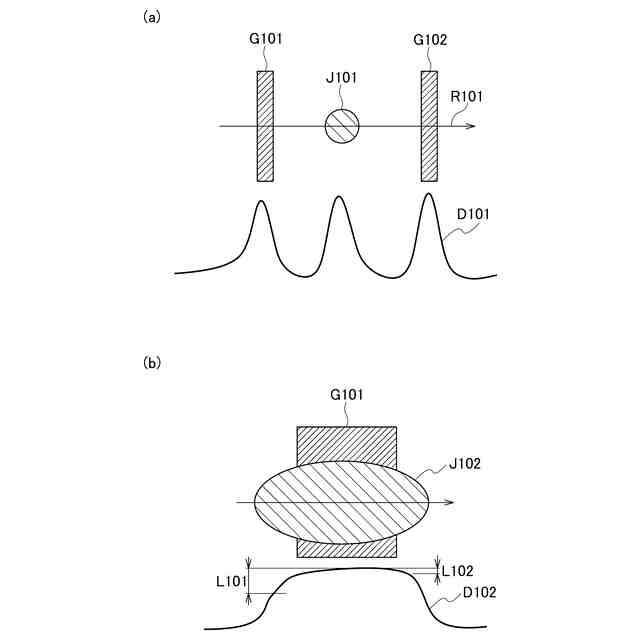

図１は、従来技術による課題を説明した説明図である。
【０００８】
例えば、図１（ａ）に示すように、読み込んだノズルパターンデータに基づいて印刷された媒体のノズルパターンＧ１０１とノズルパターンＧ１０２との間の主走査線Ｒ１０１上に、ゴミＪ１０１が存在していた場合、特許文献１に記載の技術では、濃度（階調値）と閾値のみでノズルパターンの有無を判定するので、読込データＤ１０１に示すように、ゴミＪ１０１をパターン（縦罫線）として誤検知している。
【０００９】
また、副走査方向の複数個所で縦罫線を判断する場合はゴミと縦罫線が重なると、ノズルパターンと周辺領域の濃度差が小さくなり、ノズルとして検出できない可能性があった。
【００１０】
例えば、図１（ｂ）に示すように、ノズルパターンＧ１０１に、副走査方向の幅が広いゴミＪ１０２が存在していた場合、ノズルパターンＧ１０１と周辺領域との濃度差Ｌ１０１，Ｌ１０２が所定の濃度差閾値より小さくなり、ノズルパターンＧ１０１を検出することが困難となる場合がある。
（【００１１】以降は省略されています）
