公開番号2025126622
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022950
出願日2024-02-19
発明の名称孔版印刷装置
出願人理想科学工業株式会社
代理人個人,個人,個人
主分類B41L 13/04 20060101AFI20250822BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】インクの無駄を発生させることなく、オーバーフローを防止する。

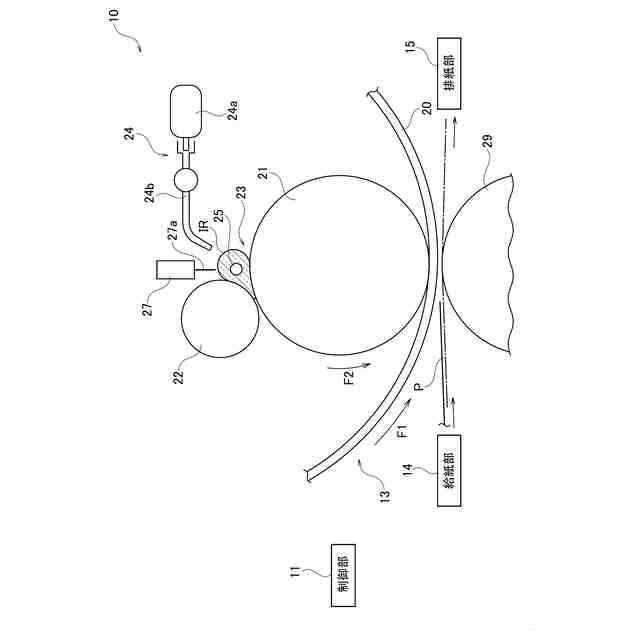

【解決手段】印刷ドラム20に内接し、回転することによりインクを供給するスキージローラ21と、スキージローラ21の周面との間に所定の間隙を形成するように配置されたドクターローラ22と、スキージローラ21のインク供給位置にインクを供給するインク供給手段24と、スキージローラ21とドクターローラ22の間に形成されるインク溜まりの中にスキージローラ21と平行に配置されて回転駆動されるインク駆動棒25とを備え、インク駆動棒25はスキージローラ21対する距離を増減駆動可能とされ、印刷ドラム20の放置期間が所定時間以上の場合に、スキージローラ21に対してインク駆動棒25を接近させ、インク駆動棒25の外周部に付着した増粘インクを除去する。
【選択図】図4
特許請求の範囲【請求項１】
印刷ドラムに内接し、回転することによりインクを供給するインク供給ローラと、
前記インク供給ローラの周面との間に所定の間隙を形成するように前記インク供給ローラと平行に配置されたインク制御ローラと、
前記インク供給ローラのインク供給位置にインクを供給するインク供給部と、
前記インク供給ローラと前記インク制御ローラの間に形成されるインク溜まりの中に前記インク供給ローラと平行に配置されて回転駆動される駆動棒とを備えた孔版印刷装置であって、

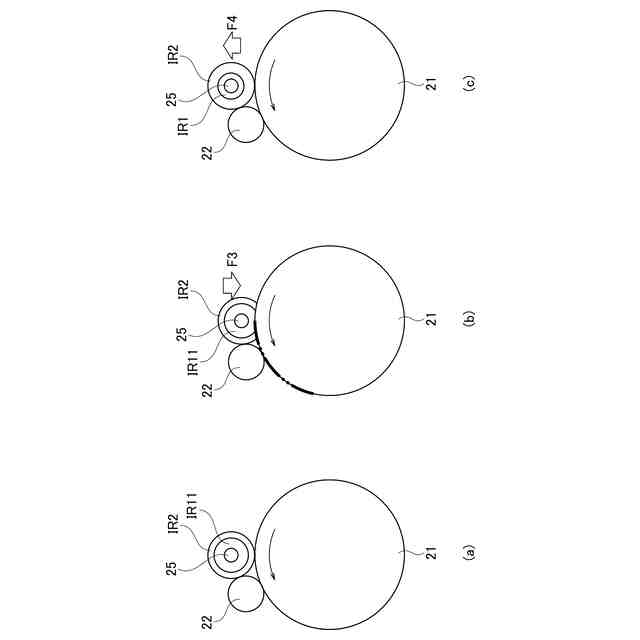

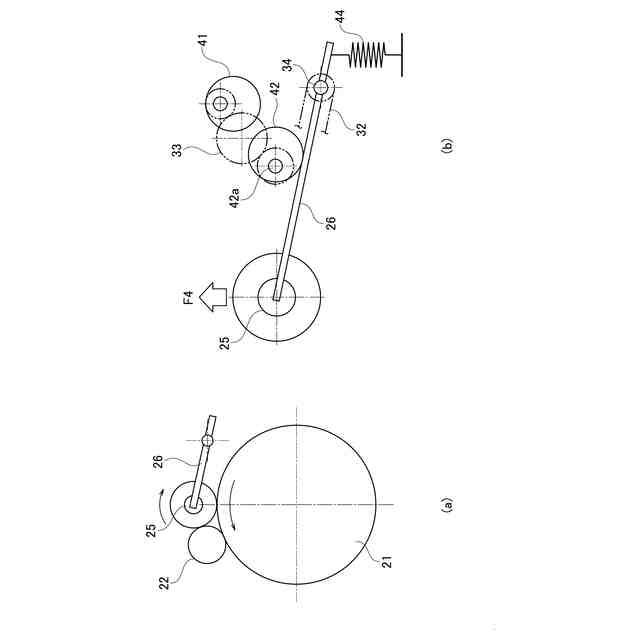

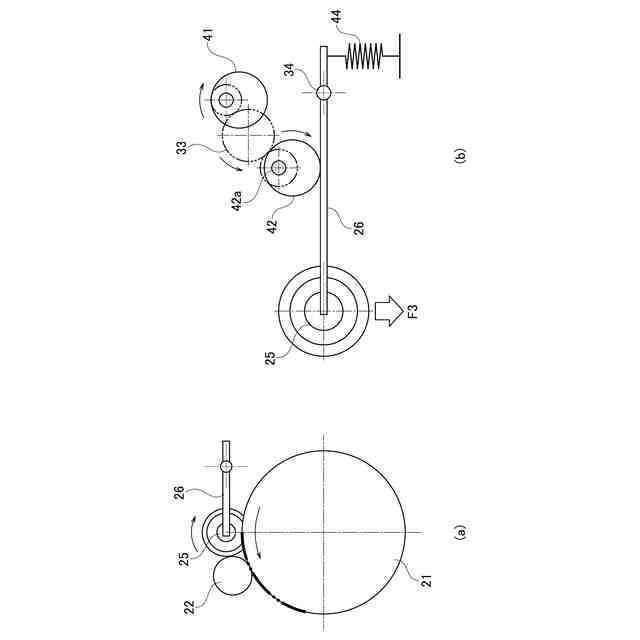

前記駆動棒は前記インク供給ローラに対する距離を増減駆動可能とされ、前記印刷ドラムの放置期間が所定時間以上の場合に、前記インク供給ローラに対して前記駆動棒を接近させ、前記駆動棒の外周部に付着した増粘インクを除去することを特徴とする孔版印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インクの無駄を発生させることなく、オーバーフローを防止する孔版印刷装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
孔版印刷装置は、用紙をプレスローラでドラムに巻装されたマスタに押圧することによって、ドラム内のインクがマスタの穿孔から用紙に転写されて画像が印刷される。
【０００３】
インクはインク供給ローラのインク供給位置に供給され、インク供給ローラとインク制御ローラの間に形成されるインク溜まりの中にインク供給ローラと平行に配置されて回転駆動される駆動棒が設けられている。
【０００４】

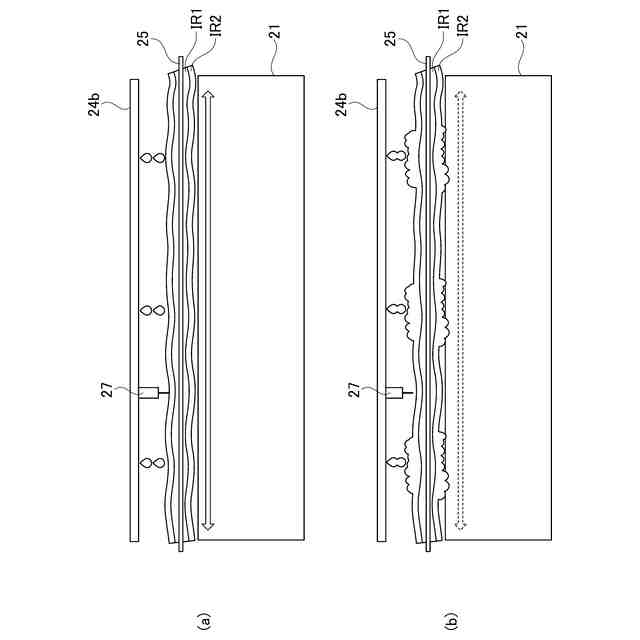

インクは長期間放置されると水分量の揮発により増粘する。増粘したインクは、駆動棒外周面にまとわりつく。増粘インクは、新たに供給されるインクと混ざり難いため、駆動棒の回転によるインク分散効果は、阻害されてしまう。
【０００５】
これにより、供給されたインクは、ディストリビュータのインク供給部付近に滞留することとなり、インク溜まりのインク量の分布が中心軸線の方向について不均一となる。このようにインク渦径に差が生じた際、インク渦径を検出し、インク供給の要・不要を制御するインクセンサ部分の渦径が小さければインク不足と判断され、インクが過剰供給となる。この場合、一部のインクがインク供給ローラとインク制御ローラとの間隙を通過せずにインク制御ローラの上側を越えてこぼれてしまうオーバーフローという現象が生じる可能性がある。
【０００６】
オーバーフローが発生すると、印刷ドラムの内周面へのインク層による均一なインク供給が阻害され、印刷の品質が低下してしまう。
【０００７】
特許文献１に記載の技術には、インク受け部から退避した退避位置と、インク受け部内に進出する進出位置とに動作可能で、退避位置から進出位置への移動によって、印刷ドラムの回転軸方向でのインク溜まりのインク量の分布を均等化させるインク均等化手段を備えた孔版印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特開２０２１－８４３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１に記載の技術では、インク均等化手段の端面にインクが付着することにより、インクの無駄が発生し、また、長期間放置されて駆動棒の外周部に付着した増粘インクを十分に除去することが難しかった。
【００１０】
本発明は前記事情に鑑みなされたものであり、本発明の目的は、インクの無駄を発生させることなく、オーバーフローを防止することができる孔版印刷装置を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
