公開番号2025126996
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023437
出願日2024-02-20
発明の名称表面材
出願人川崎重工業株式会社
代理人弁理士法人有古特許事務所
主分類G10K 11/16 20060101AFI20250825BHJP(楽器;音響)
要約【課題】
発生源に返る音波の量を低減可能な水中構造物の表面材を提供する。
【解決手段】
本開示の一態様に係る表面材は、水中構造物の表面部を形成する表面材であって、当該表面材の最も外側の部分に位置し音波を吸収する吸音層と、当該表面材の前記吸音層よりも内側の部分に位置し、前記吸音層を透過した音波を入射角とは異なる反射角で反射する反射層と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
水中構造物の表面部を形成する表面材であって、
当該表面材の最も外側の部分に位置し音波を吸収する吸音層と、
当該表面材の前記吸音層よりも内側の部分に位置し、前記吸音層を透過した音波を入射角とは異なる反射角で反射する反射層と、を備えている、表面材。
続きを表示（約 460 文字）【請求項２】
前記吸音層は表面が平滑である、請求項１に記載の表面材。
【請求項３】
前記反射層は表面に複数の反射表面凸部を含み、
前記複数の反射表面凸部は、前記反射層の巨視的な表面に対して傾斜する傾斜面をそれぞれ有する、請求項１に記載の表面材。
【請求項４】
前記反射層は裏面に複数の反射裏面凸部を含み、
前記複数の反射裏面凸部は、前記反射層の巨視的な裏面に対して傾斜する傾斜面をそれぞれ有する、請求項１に記載の表面材。
【請求項５】
前記吸音層は、
第１吸音層と、
前記吸音層の前記第１吸音層よりも内側の部分に位置し、前記第１吸音層と音響インピーダンスが異なる第２吸音層と、を含んでいる、請求項１に記載の表面材。
【請求項６】
前記第２吸音層は表面に複数の吸音表面凸部を含み、
前記複数の吸音表面凸部は、前記第２吸音層の巨視的な表面に対して傾斜する傾斜面をそれぞれ有する、請求項５に記載の表面材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、水中構造物の表面材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記の特許文献１には、多数の気孔を有するゴムシートを積層して成る水中吸音材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２２７７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水中構造物は、表面に吸音材を設けることで、例えば工事現場から発せられた音波を吸収することができる。ただし、水中構造物に到達した音波を全て吸音材で吸収することは実質的に不可能である。そのため、水中構造物で反射した音波は、騒音となって音波の発生源に返るおそれがある。
【０００５】
そこで、本開示は、発生源に返る音波の量を低減可能な水中構造物の表面材を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表面材は、水中構造物の表面部を形成する表面材であって、当該表面材の最も外側の部分に位置し音波を吸収する吸音層と、当該表面材の前記吸音層よりも内側の部分に位置し、前記吸音層を透過した音波を入射角とは異なる反射角で反射する反射層と、を備えている。
【発明の効果】
【０００７】
この構成によれば、発生源に返る音波の量を低減可能な水中構造物の表面材を提供することができる。
【図面の簡単な説明】
【０００８】

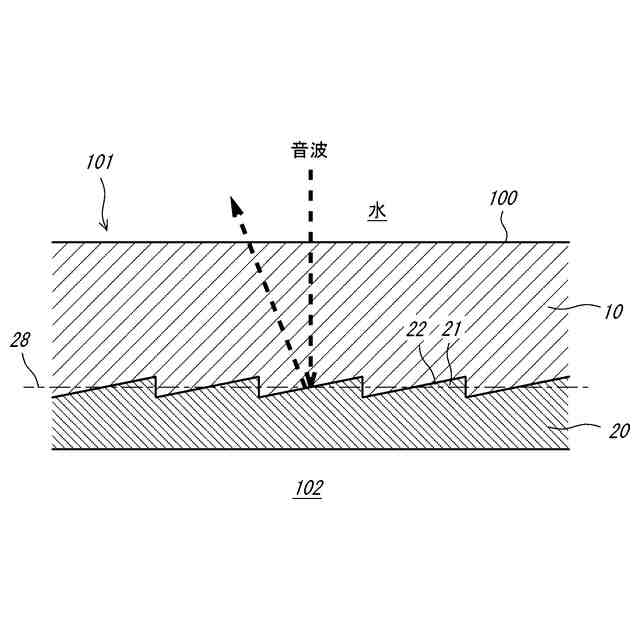

図１は、第１実施形態に係る表面材の断面図である。
図２は、第１実施形態の第１の変形例に係る表面材の断面図である。

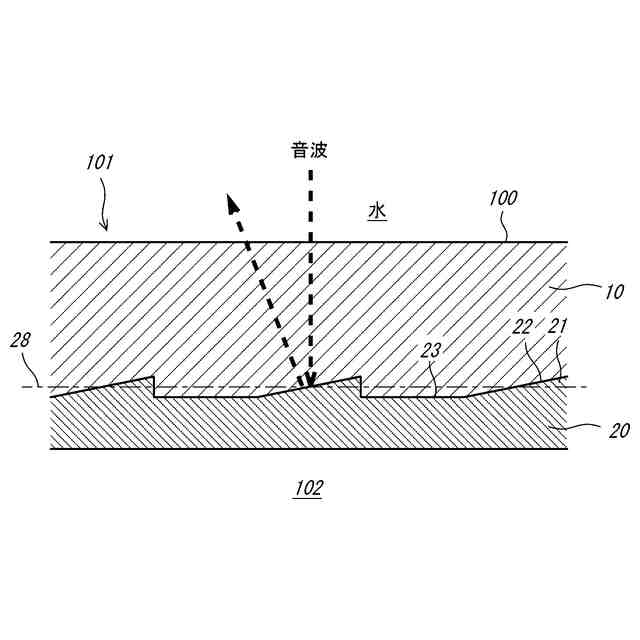

図３は、第１実施形態の第２の変形例に係る表面材の断面図である。

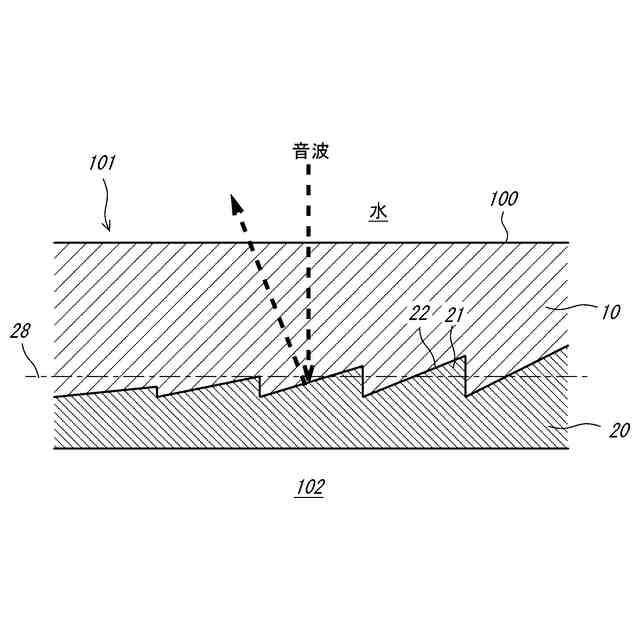

図４は、第１実施形態の第３の変形例に係る表面材の断面図である。

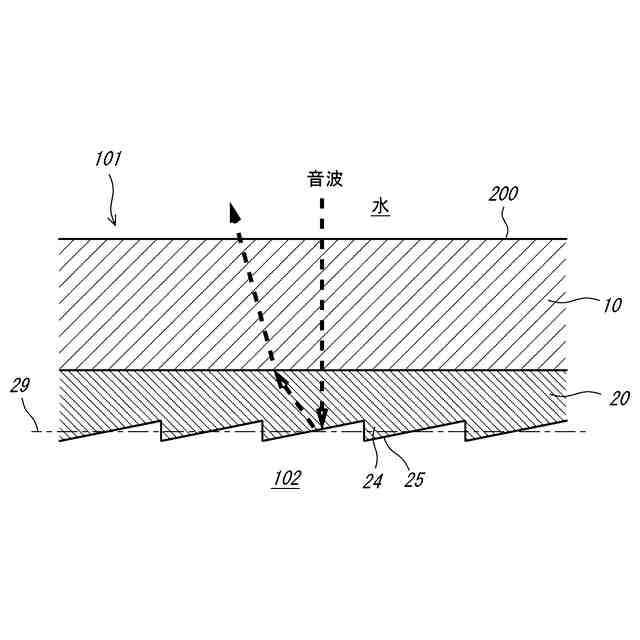

図５は、第２実施形態に係る表面材の断面図である。

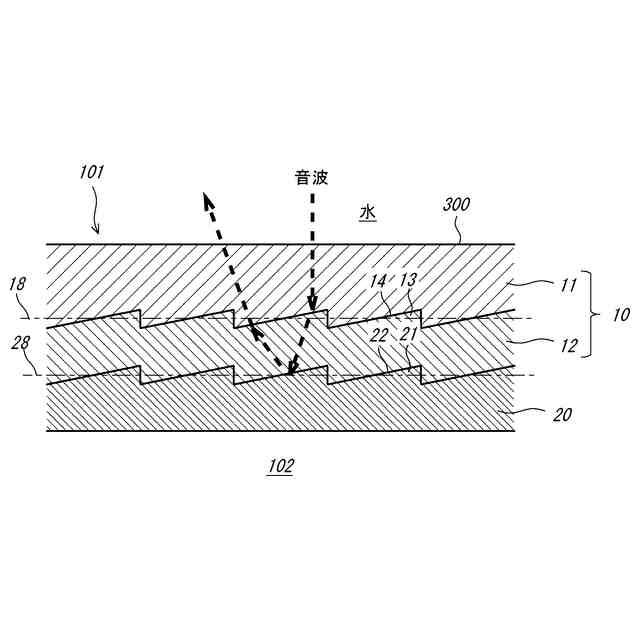

図６は、第３実施形態に係る表面材の断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
以下、実施形態について説明する。はじめに、第１実施形態に係る表面材１００について説明する。図１は、第１実施形態に係る表面材１００の断面図である。図１の紙面上下方向が表面材１００の厚み方向である。表面材１００は、水中に位置する水中構造物１０１の表面部を形成する。水中構造物１０１には、例えば、水中に位置する建造物、および、水上または水中を航行する船舶等が含まれる。また、本実施形態の「水」には、「海水」及び「淡水」が含まれる。
【００１０】
本実施形態では、表面材１００は、水中構造物１０１の本体１０２の表面に貼り付けられている。ただし、表面材１００は、水中構造物１０１の本体１０２と一体に形成されていていてもよい。また、表面材１００は複数枚のパネルで形成してもよく、１枚のパネルで形成してもよい。以下では、表面材１００からみて水側を「外側」と称し、本体１０２側を「内側」と称する。図１では、紙面上側が外側であり、紙面下側が内側である。また、外側の面を「表面」と称し、内側の面を「裏面」と称する。
（【００１１】以降は省略されています）
