公開番号2025124090
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024019877
出願日2024-02-14
発明の名称送風装置
出願人シャープ株式会社
代理人個人,個人
主分類F24F 13/08 20060101AFI20250819BHJP(加熱;レンジ;換気)
要約【課題】側面にある吹き出し口から吹き出された風がユーザーに直接的に当たることを抑制することができる送風装置を提供する。
【解決手段】送風装置は、上面を有する筐体と、下方向に突出する凸部が形成され送風装置の側面に吹き出し口を有する風路を挟んで前記上面と対向する下面を有する天板と、前記風路を経由して前記吹き出し口まで流れる風を送る送風機と、を備える。
【選択図】図8
特許請求の範囲【請求項１】
上面を有する筐体と、
下方向に突出する凸部が形成され送風装置の側面に吹き出し口を有する風路を挟んで前記上面と対向する下面を有する天板と、
前記風路を経由して前記吹き出し口まで流れる風を送る送風機と、
を備える送風装置。
続きを表示（約 1,000 文字）【請求項２】
前記吹き出し口は、前記側面の全周に渡って形成され、
前記凸部は、前記下方向から平面視された場合に環状の形状を有する
請求項１に記載の送風装置。
【請求項３】
前記凸部は、第１の凸部であり、
前記第１の凸部は、前記風路の上流方向又は前記上流方向から前記下方向に傾斜した方向を向く面を有し、
前記面より前記吹き出し口寄りにあり上方向に突出する第２の凸部が前記上面に形成される
請求項１又は２に記載の送風装置。
【請求項４】
前記第２の凸部は、前記風路の上流方向を向く面を有する
請求項３に記載の送風装置。
【請求項５】
前記吹き出し口は、前記側面の全周に渡って形成され、
前記第２の凸部は、前記上方向から平面視された場合に環状の形状を有する
請求項３に記載の送風装置。
【請求項６】
前記第２の凸部は、前記吹き出し口に沿って形成される
請求項３に記載の送風装置。
【請求項７】
前記凸部は、前記風路の上流方向又は前記上流方向から前記下方向に傾斜した方向を向く第１の面と、前記第１の面より前記吹き出し口寄りにあり前記風路の下流方向又は前記下流方向から前記下方向に傾斜した方向を向く第２の面と、前記第１の面と前記第２の面との間にあり丸められている第３の面と、を有する
請求項１又は２に記載の送風装置。
【請求項８】
前記天板は、前記筐体に対して着脱可能であり、
前記上面に露出する発光部と、
前記天板が前記筐体に装着されているか否かを検知する検知部と、
前記検知部により前記天板が前記筐体に装着されていることが検知された場合は前記発光部を消灯させ、前記検知部により前記天板が前記筐体に装着されていないことが検知された場合は前記発光部を点灯させる制御部と、
を備える請求項１又は２に記載の送風装置。
【請求項９】
前記制御部は、前記送風装置の動作状態に応じた光を前記発光部に発せさせる
請求項８に記載の送風装置。
【請求項１０】
操作部を備え、
前記制御部は、前記操作部に行われた操作に応じた光を前記発光部に発せさせる
請求項８に記載の送風装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、送風装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１は、空気清浄機を開示する。当該空気清浄機においては、筐体の天面に形成された吹き出し口から空気が吹き出される（段落００３０及び図２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７９１９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された空気清浄機においては、空気清浄機の天面に吹き出し口が形成される。このため、空気清浄機の天面のデザインに制約が生じる。このため、空気清浄機の側面に吹き出し口を形成することが望まれる場合がある。しかし、空気清浄機の側面に吹き出し口が形成された場合は、吹き出された空気が水平方向に吹き出されてユーザーに直接的に当たる可能性がある。
【０００５】
本開示の一態様は、この問題に鑑みてなされた。本開示の一態様は、例えば、側面にある吹き出し口から吹き出された風がユーザーに直接的に当たることを抑制することができる送風装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様の送風装置は、上面を有する筐体と、下方向に突出する凸部が形成され送風装置の側面に吹き出し口を有する風路を挟んで前記上面と対向する下面を有する天板と、前記風路を経由して前記吹き出し口まで流れる風を送る送風機と、を備える。
【図面の簡単な説明】
【０００７】

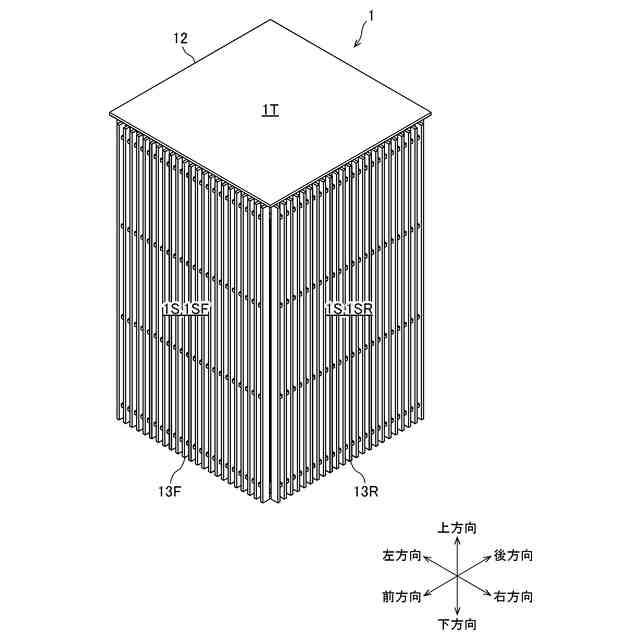

第１実施形態の送風装置を模式的に図示する斜視図である。

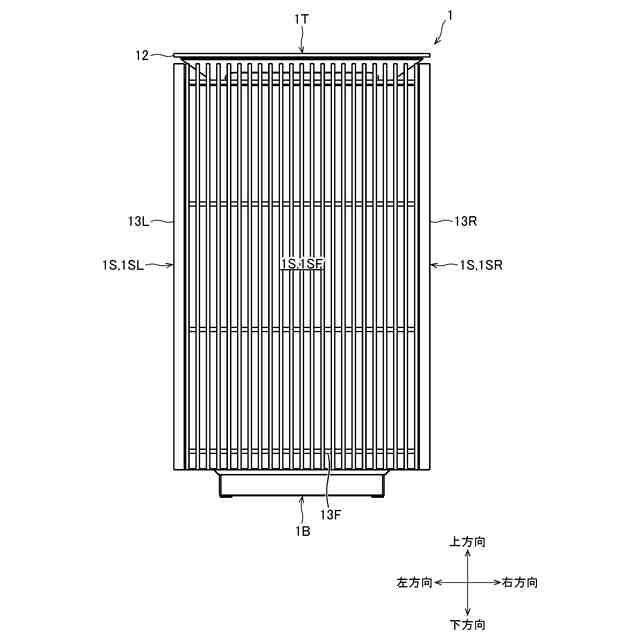

第１実施形態の送風装置を模式的に図示する正面図である。
第１実施形態の送風装置を模式的に図示する左側面図である。

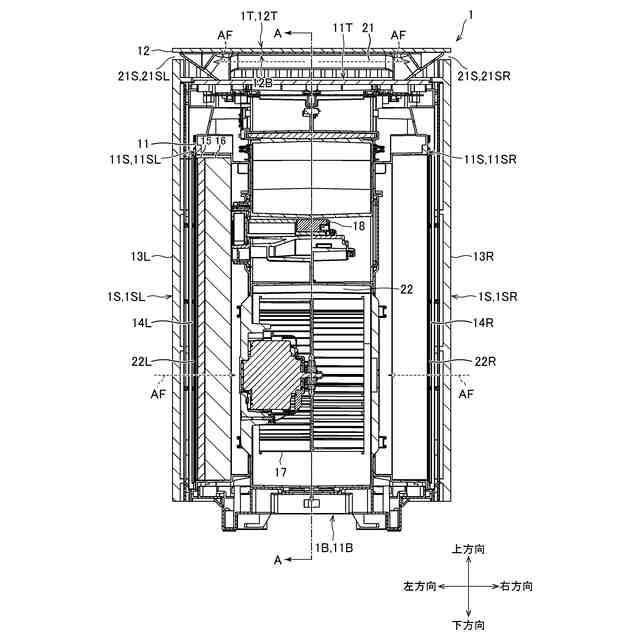

第１実施形態の送風装置の、図５に描かれた切断線Ｂ－Ｂの位置における断面を模式的に図示する断面図である。

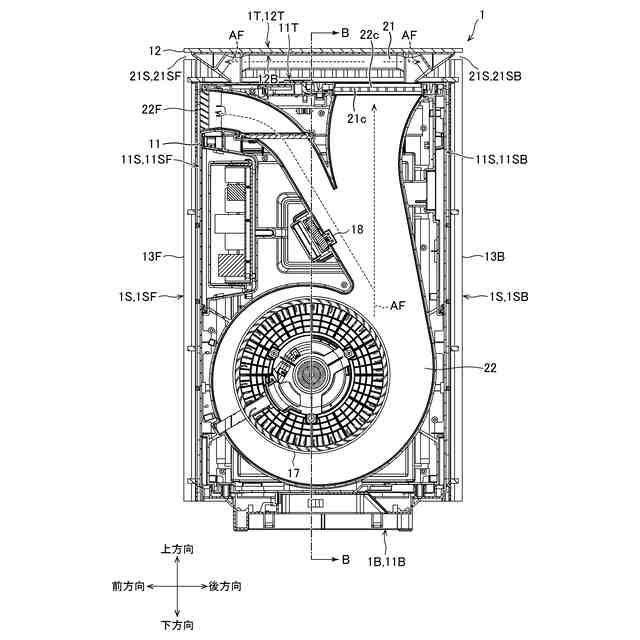

第１実施形態の送風装置の、図４に描かれた切断線Ａ－Ａの位置における断面を模式的に図示する断面図である。

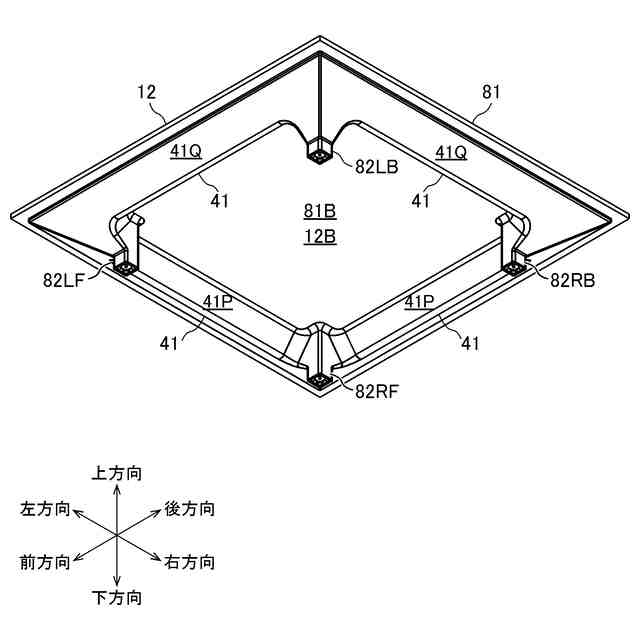

第１実施形態の送風装置に備えられる天板を模式的に図示する斜視図である。
第１実施形態の送風装置から当該送風装置に備えられる天板、左パネル、右パネル、前パネル及び後パネルが取り外された状態を模式的に図示する斜視図である。
第１実施形態の送風装置に備えられる筐体の上板、及び天板を模式的に図示する断面図である。
第１実施形態の第１変形例の送風装置に備えられる天板を模式的に図示する断面図である。
比較例の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
実施例１の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
実施例２の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
実施例３の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
実施例４の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
実施例５の送風装置における風の風量及び風向の分布をシミュレーションで調べた結果を示す図である。
第１実施形態の送風装置の制御系のブロック図である。
第１実施形態の送風装置に備えられる制御部により行われる処理の流れを示すフローチャートである。
第１実施形態の送風装置に備えられる筐体の上板、及び天板を模式的に図示する断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】
１第１実施形態
１．１送風装置の外観

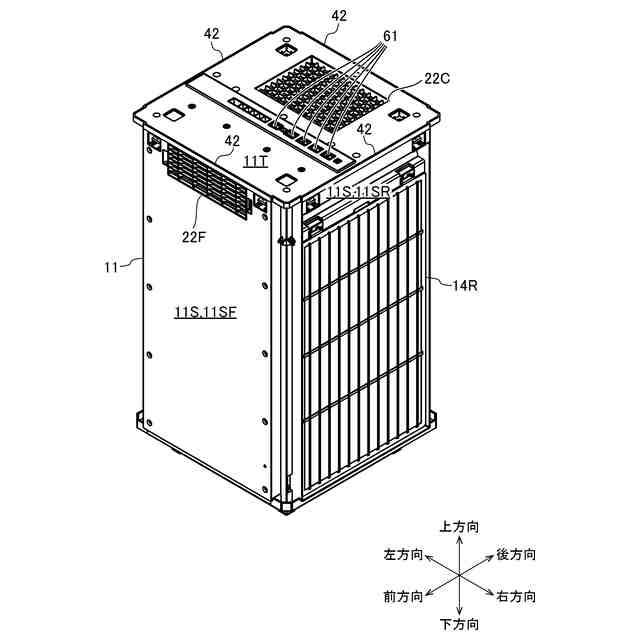

図１は、第１実施形態の送風装置を模式的に図示する斜視図である。図２は、第１実施形態の送風装置を模式的に図示する正面図である。図３は、第１実施形態の送風装置を模式的に図示する左側面図である。図１から図３までには、送風装置の上方向、下方向、左方向、右方向、前方向及び後方向を示す矢印が描かれる。
【００１０】
図１から図３までに図示される第１実施形態の送風装置１は、空気清浄機である。このため、送風装置１は、空気を吸い込み、吸い込んだ空気を清浄にし、清浄にした空気を吹き出す。送風装置１が、空気清浄機以外の送風装置であってもよい。例えば、送風装置１が、加湿器、除湿器、暖房機、冷房機、送風機等であってもよい。
