公開番号2025119628
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024012809
出願日2024-01-31
発明の名称加熱調理器
出願人シャープ株式会社
代理人個人,個人,個人
主分類F24C 15/08 20060101AFI20250805BHJP(加熱;レンジ;換気)
要約【課題】被加熱物が載置される部分の面積をより大きくする。
【解決手段】レンジグリル装置は、第1加熱部20と、レンジ加熱調理室70と、マイクロ波供給部89と、操作部40とを備える。第1加熱部20は、第1被加熱物H1が載置され、第1被加熱物H1を加熱する。レンジ加熱調理室70は、第1加熱部20の下方に位置し、第2被加熱物H2が収容される。マイクロ波供給部89は、第2被加熱物H2を加熱する。操作部40には、第1加熱部20及びマイクロ波供給部89に対する操作情報が入力される。レンジ加熱調理室70は、第1方向D1の一方側を向く開口と、開口を開閉可能な前面扉76とを有する。操作部40は、第1加熱部20よりも第1方向D1の一方側であって、開口の第1方向D1の一方側の端部よりも第1方向D1の一方側に設けられる。
【選択図】図1
特許請求の範囲【請求項１】
第１被加熱物が載置され、前記第１被加熱物を加熱する第１加熱部と、
前記第１加熱部の下方に位置し、第２被加熱物が収容される加熱室と、
前記第２被加熱物を加熱する第２加熱部と、
前記第１加熱部及び前記第２加熱部に対する操作情報が入力される操作部と
を備え、
前記加熱室は、
上下方向に交差する第１方向の一方側を向く開口と、
前記開口を開閉可能な扉と
を有し、
前記操作部は、前記第１加熱部よりも前記第１方向の一方側であって、前記開口の前記第１方向の一方側の端部よりも前記第１方向の一方側に設けられる、加熱調理器。
続きを表示（約 530 文字）【請求項２】
前記第１加熱部は、前記第１被加熱物が載置される板状のプレートを有し、
前記操作部は、
前記第１加熱部及び前記第２加熱部に関する情報を表示する表示部と、
前記表示部の一部を収容する操作筐体と
を有し、
前記操作筐体は、前記プレートに対して前記上下方向に傾斜し、前記表示部が配置される傾斜面を有する、請求項１に記載の加熱調理器。
【請求項３】
前記操作筐体は、前記第１加熱部に接続される接続部を有し、
前記接続部は、前記操作筐体の前記上下方向及び前記第１方向に交差する第２方向の両端部において、前記第１方向の一方側と反対側に突出して設けられる、請求項２に記載の加熱調理器。
【請求項４】
前記接続部は、前記上下方向に延びる形状を有し、
前記接続部は、前記第１加熱部に対して取り付けられる少なくとも２つの取付部を有し、
前記２つの取付部は、前記上下方向に並べて配置される、請求項３に記載の加熱調理器。
【請求項５】
前記操作筐体は、前記第１加熱部の前記第１方向の一方側の面に引っ掛けられるフックを有する、請求項４に記載の加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加熱調理器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、加熱調理器が開示されている。特許文献１に開示の加熱調理器は、誘導加熱手段と、ガラス製のトッププレートと、発光表示部とを備える。誘導加熱手段は、誘導加熱コイルを有する。トッププレートは、誘導加熱手段の上方部に設けられ被加熱物が載置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１９２６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の加熱調理器は、トッププレートに交差して設けられる操作パネルに対して操作が入力される。この場合、トッププレートに載置された被加熱物を上方から見ながら操作パネルを操作しにくくなる。一方、操作パネルをトッププレートに配置すると、トッププレートの載置面積が小さくなる。
【０００５】
本発明は上記課題に鑑みてなされたものであり、その目的は、被加熱物が載置される部分の面積をより大きくすることが可能な加熱調理器を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る加熱調理器は、第１加熱部と、加熱室と、第２加熱部と、操作部とを備える。前記第１加熱部は、第１被加熱物が載置され、前記第１被加熱物を加熱する。前記加熱室は、前記加熱部の下方に位置し、第２被加熱物が収容される。前記第２加熱部は、前記第２被加熱物を加熱する。前記操作部には、前記第１加熱部及び前記第２加熱部に対する操作情報が入力される。前記加熱室は、開口と、扉とを有する。前記開口は、上下方向に交差する第１方向の一方側を向く。前記扉は、前記開口を開閉可能である。前記操作部は、前記第１加熱部よりも前記第１方向の一方側であって、前記開口の前記第１方向の一方側の端部よりも前記第１方向の一方側に設けられる。
【発明の効果】
【０００７】
本発明によれば、被加熱物が載置される部分の面積をより大きくすることが可能になる。
【図面の簡単な説明】
【０００８】
本実施形態に係るレンジグリル装置を示す図である。
本実施形態に係るレンジグリル装置を示す図である。

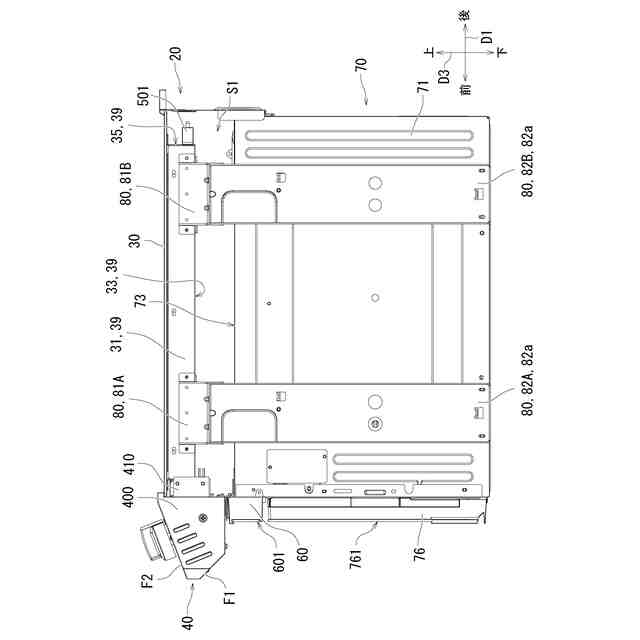

レンジグリル装置を右側から視たときの側面図である。

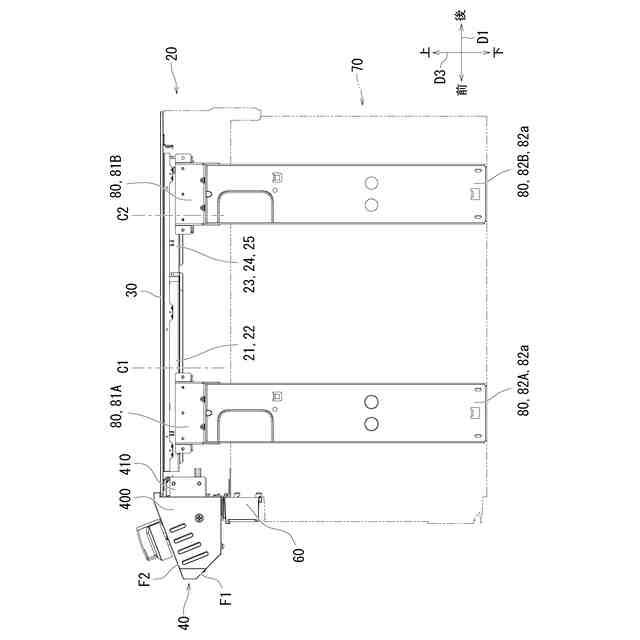

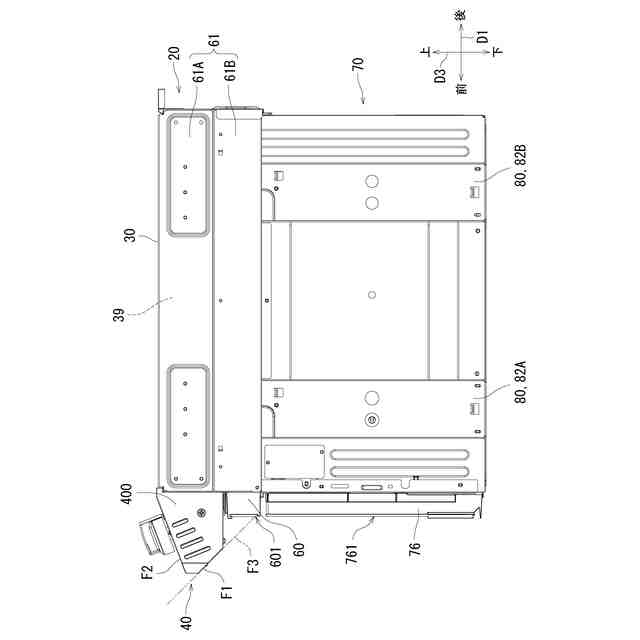

右パネル及び左パネルを外したレンジグリル装置を右側から視たときの側面図である。
第１加熱部、操作部及び支持部の位置関係を示す図である。

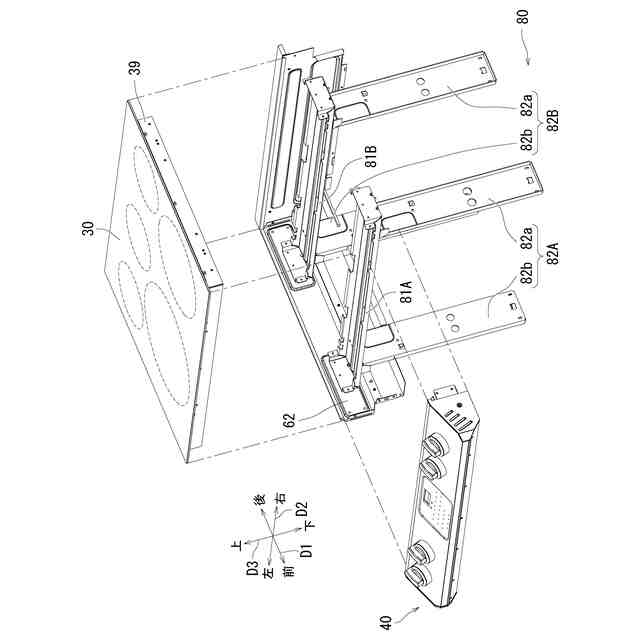

第１加熱部、操作部及び支持部の位置関係を示す分解斜視図である。

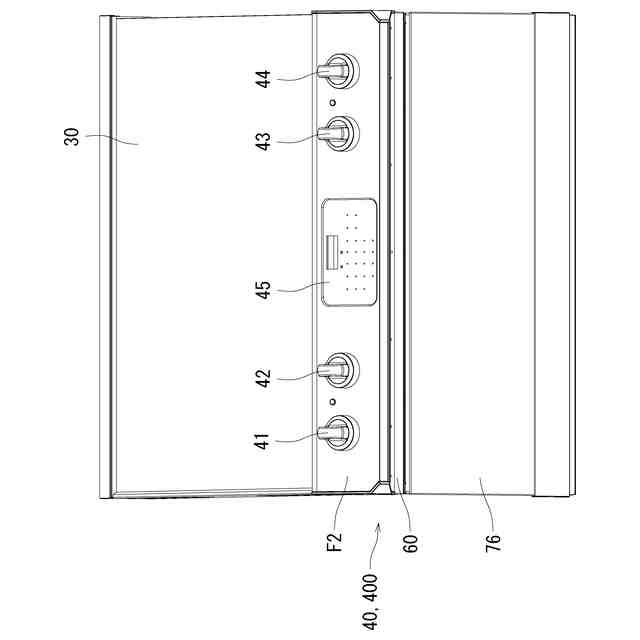

前方の斜め上方から見たレンジグリル装置を示す図である。

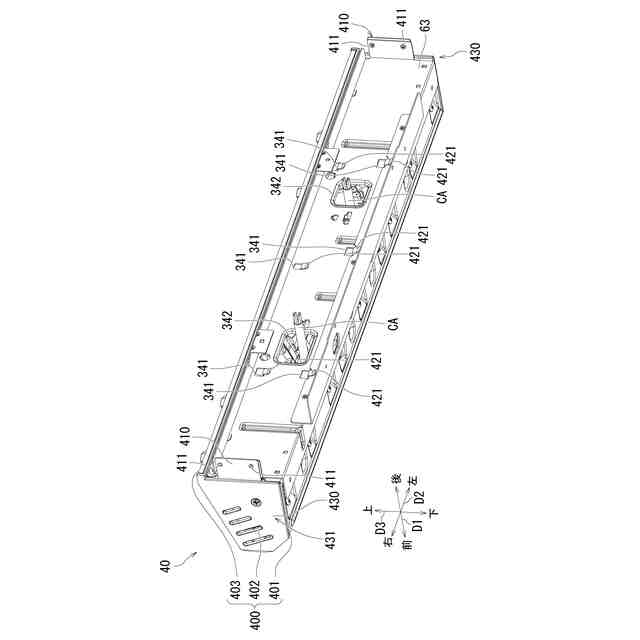

操作部の後方側を示す図である。

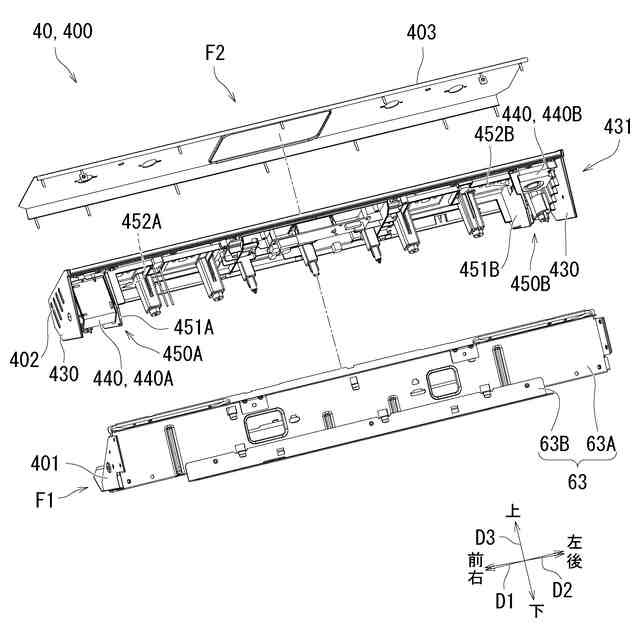

操作部の分解斜視図である。
操作部の別角度の分解斜視図である。
給気室の拡大図である。
給気室の拡大図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。
【００１０】

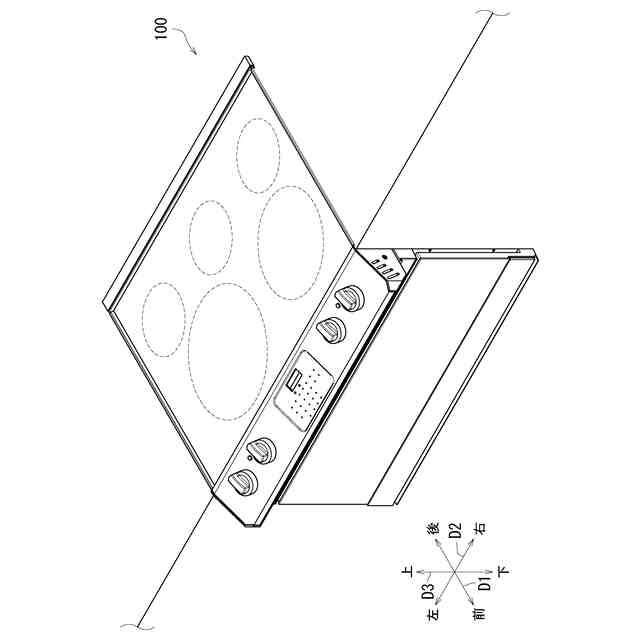

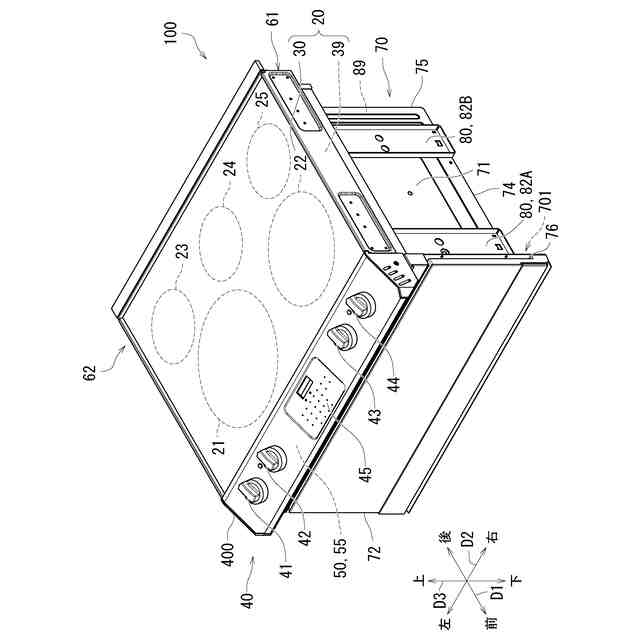

図１及び図２を参照して、本実施形態に係るレンジグリル装置１００について説明する。図１及び図２は、本実施形態に係るレンジグリル装置１００を示す図である。レンジグリル装置１００は、「加熱調理器」の一例である。なお、なお、図１は、台所に配置されたレンジグリル装置１００を右斜め前の上方から観た外観を示す。図２は、レンジグリル装置１００のみを右斜め前の上方から観た外観を示す。
（【００１１】以降は省略されています）
