公開番号2025117425
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012257
出願日2024-01-30
発明の名称乾燥装置およびそれを備える住宅
出願人積水ハウス株式会社
代理人弁理士法人あーく事務所
主分類D06F 58/10 20060101AFI20250804BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】壁体内に洗濯物の乾燥空間を備える乾燥装置を提供する。

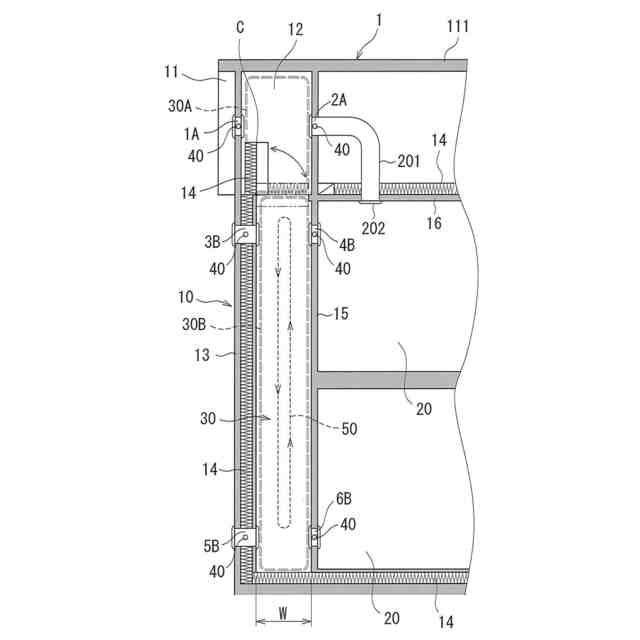

【解決手段】乾燥装置10は外壁13の壁体内に乾燥空間30を備える。乾燥空間30は、小屋裏12に位置する第1空間30Aと、第1空間30Aの下方に連通する第2空間30Bとを有する。第2空間30Bは、屋外に連通する屋外側換気口と、屋内に連通する屋内側換気口とを備え、外壁13の断熱ラインの内側に配設されている。第2空間30Bには洗濯物を移動させる搬送ユニット50が設けられている。日射条件に基づき第1空間30Aと第2空間30Bとの連通部が可動部材Cにより開放または閉止される。乾燥空間30内の空気は第2空間30Bの屋外側換気口または屋内側換気口を通じて排気される。
【選択図】図3
特許請求の範囲【請求項１】
外壁の壁体内に洗濯物の乾燥空間を備える乾燥装置であって、
前記乾燥空間は、
小屋裏に位置する前記壁体内に設けられた第１空間と、
前記第１空間の下方に連通して前記壁体内に設けられた第２空間と、
前記第１空間と前記第２空間との連通部を開放または閉止する開閉可能な可動部材と、
洗濯物を吊り下げて前記第２空間内で洗濯物を移動させる搬送ユニットとを備え、
前記第２空間は、屋外に連通する屋外側換気口と、屋内に連通する屋内側換気口とを備えて、前記外壁の断熱ラインの内側に配設されており、
前記第２空間の前記屋外側換気口または前記屋内側換気口を通じて、前記乾燥空間内の空気を排気し、
前記可動部材は、日射条件に基づいて開閉されることを特徴とする乾燥装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の乾燥装置において、
前記可動部材は、前記日射条件として、太陽日射が得られるときは開放される一方、太陽日射が得られないときは閉止されることを特徴とする乾燥装置。
【請求項３】
請求項２に記載の乾燥装置において、
前記第１空間は、屋外に連通する屋外側換気口と、屋内に連通する屋内側換気口とを備え、
前記可動部材の開放時、前記第１空間における前記屋外側換気口または前記屋内側換気口を通じて、前記乾燥空間に給気することを特徴とする乾燥装置。
【請求項４】
請求項３に記載の乾燥装置において、
屋外の温度条件に基づいて、前記第１空間における前記屋外側換気口または前記屋内側換気口のいずれか一方から給気することを特徴とする乾燥装置。
【請求項５】
請求項３に記載の乾燥装置において、
屋内の湿度条件に基づいて、前記第２空間における前記屋外側換気口または前記屋内側換気口のいずれか一方から排気することを特徴とする乾燥装置。
【請求項６】
請求項２に記載の乾燥装置において、
前記可動部材の閉止時、前記第２空間における前記屋外側換気口または前記屋内側換気口を通じて、前記乾燥空間に給気することを特徴とする乾燥装置。
【請求項７】
請求項６に記載の乾燥装置において、
屋外の湿度条件および屋内の湿度条件に基づいて、前記第２空間における前記屋外側換気口または前記屋内側換気口のいずれか一方から給気することを特徴とする乾燥装置。
【請求項８】
請求項６に記載の乾燥装置において、
屋内の湿度条件に基づいて、前記第２空間における前記屋外側換気口または前記屋内側換気口のいずれか一方から排気することを特徴とする乾燥装置。
【請求項９】
請求項１に記載の乾燥装置において、
屋外の温度条件が所定温度以上の場合に、前記第２空間における前記屋外側換気口から排気することを特徴とする乾燥装置。
【請求項１０】
請求項１に記載の乾燥装置において、

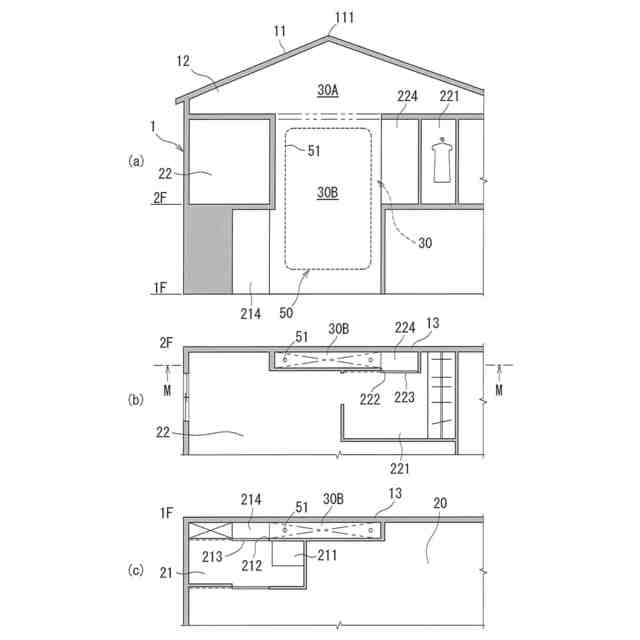

前記第２空間は、洗濯するための洗濯室と、乾燥させた洗濯物を収納するための収納室とに隣接して設けられ、
前記洗濯室および前記収納室は、前記第２空間に洗濯物を出し入れ可能な開口部をそれぞれ備えることを特徴とする乾燥装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願が開示する発明は、洗濯物の乾燥装置およびその乾燥装置を備える住宅に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
洗濯物は屋外に干すだけでなく、屋内に干して乾燥させることがある。屋内で多くの洗濯物を乾燥させるには、洗濯物を干すための広いスペースが必要となる。また、１階で洗濯物を洗濯し、２階で乾燥させて収納する場合など、洗濯物を持って上下移動しなければならないこともある。
【０００３】
例えば特許文献１には、洗濯および乾燥のための移動量を低減するために、トップライトを有する物干し用の吹抜空間を建物の内部に乾燥用スペースとして設け、吹抜空間を昇降する物干し部で洗濯物を乾燥させることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－３２３１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されるように乾燥用スペースを屋内に設けると、例えばリビングやキッチン等の屋内の居住スペースを狭めなければならない場合がある。また、トップライトから入る日射熱を利用して洗濯物を乾燥させることが前提とされているが、日射熱が十分に得られない夜間や冬季には洗濯物が乾きにくくなる問題点があるうえ、結露が発生して住まいを劣化させるおそれもある。
【０００６】
本願が開示する発明は、屋内での洗濯物の乾燥を、居住スペースを圧迫することなく可能とすること、または時間帯や季節に関わりなく可能とすることを改善し得る乾燥装置およびそれを備える住宅を提供することを目的としている。
【課題を解決するための手段】
【０００７】
前記の目的を達成するため、本願が開示する解決手段は、外壁の壁体内に洗濯物の乾燥空間を備える乾燥装置であって、前記乾燥空間は、小屋裏に位置する前記壁体内に設けられた第１空間と、前記第１空間の下方に連通して前記壁体内に設けられた第２空間と、前記第１空間と前記第２空間との連通部を開放または閉止する開閉可能な可動部材と、洗濯物を吊り下げて前記第２空間内で洗濯物を移動させる搬送ユニットとを備え、前記第２空間は、屋外に連通する屋外側換気口と、屋内に連通する屋内側換気口とを備えて、前記外壁の断熱ラインの内側に配設されており、前記第２空間の前記屋外側換気口または前記屋内側換気口を通じて、前記乾燥空間内の空気を排気し、前記可動部材は、日射条件に基づいて開閉されることを特徴としている。
【０００８】
本開示の乾燥装置において、前記可動部材は、前記日射条件として、太陽日射が得られるときは開放される一方、太陽日射が得られないときは閉止されることが好ましい。
【０００９】
また、本開示の乾燥装置において、前記第１空間は、屋外に連通する屋外側換気口と、屋内に連通する屋内側換気口とを備え、前記可動部材の開放時、前記第１空間における前記屋外側換気口または前記屋内側換気口を通じて、前記乾燥空間に給気することが好ましい。
【００１０】
また、本開示の乾燥装置において、屋外の温度条件に基づいて、前記第１空間における前記屋外側換気口または前記屋内側換気口のいずれか一方から給気することが好ましい。
（【００１１】以降は省略されています）
