公開番号2025117375
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012184
出願日2024-01-30
発明の名称コンバイン
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01D 67/00 20060101AFI20250804BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】脱穀装置の揺動選別棚の搖動駆動プーリから駆動力を得て、走行クローラから落ちた泥土を路面から左右方向に移動させる清掃装置を機体後部に備えるコンバインがある。然しながら、清掃装置の作動速度は走行速度に連動するので、走行速度によっては十分に泥土を除去できないことがある。そこで、清掃装置の作動速度の設定切替が行なえるコンバインを提供する。

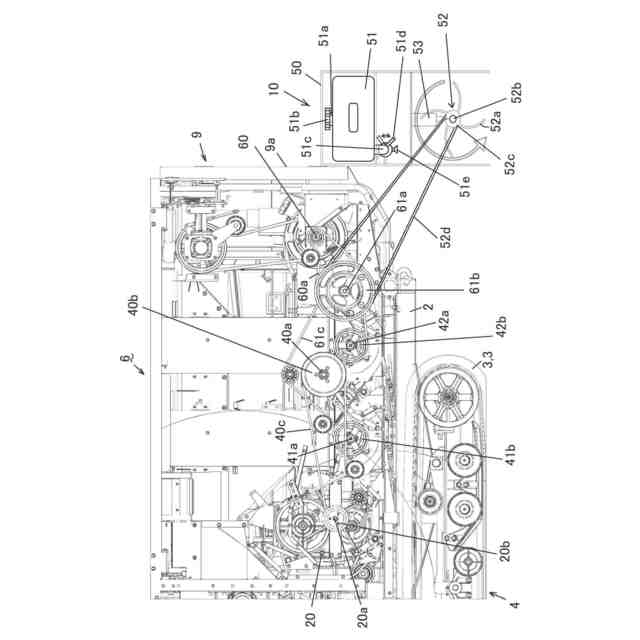

【解決手段】走行装置4、刈取装置、脱穀装置6を装備した機体の後部に清掃装置10を設けたコンバインにおいて、脱穀装置6の何れかの伝動プーリ61bと清掃装置10のピッチ径が変更自在の従動割プーリ52c間に清掃伝動ベルト52dを巻回して清掃ブラシ52を駆動する。
【選択図】図4
特許請求の範囲【請求項１】

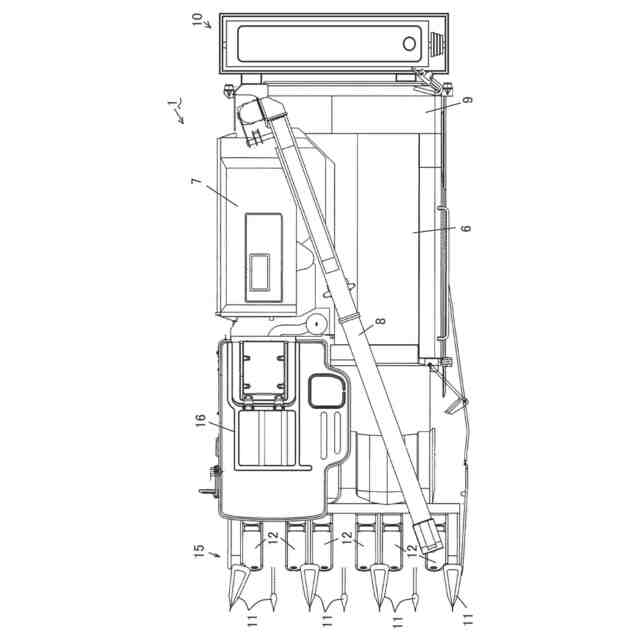

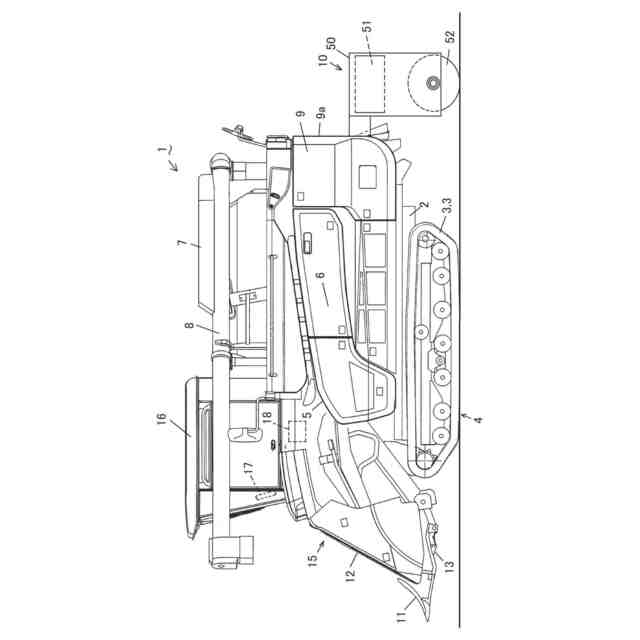

走行装置（４）、刈取装置（１５）、脱穀装置（６）を装備した機体の後部に清掃装置（１０）を設けたコンバインにおいて、脱穀装置（６）の何れかの伝動プーリ（６１ｂ）と清掃装置（１０）のピッチ径が変更自在の従動割プーリ（５２ｃ）間に清掃伝動ベルト（５２ｄ）を巻回して清掃ブラシ（５２）を駆動することを特徴とするコンバイン。
続きを表示（約 620 文字）【請求項２】

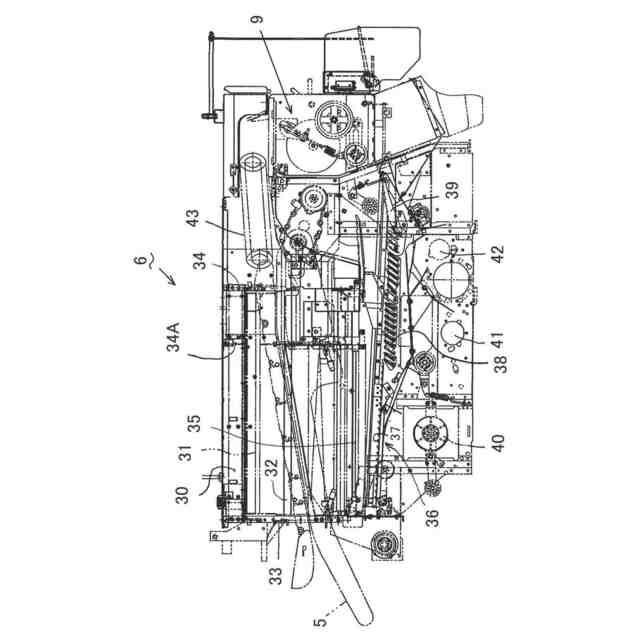

脱穀装置（６）が穀粒を揺動選別する揺動選別棚（３６）、送風を行なう唐箕（４０）、選別された穀粒を搬送する１番搬送螺旋（４１）、藁屑と穀粒の混合物を搬送する２番搬送螺旋（４２）を装備し、伝動プーリ（６１ｂ）が揺動選別棚（３６）の搖動駆動プーリ（６１ｂ）、唐箕（４０）の唐箕駆動プーリ（２０ｂ）、唐箕（４０）の唐箕従動プーリ（４０ｂ）、１番搬送螺旋（４１）の１番駆動プーリ（４１ｂ）、２番搬送螺旋（４２）の２番駆動プーリ（４２ｂ）または脱穀装置（６）の脱穀装置入力プーリ（６０）の何れかであることを特徴とする請求項１に記載のコンバイン。
【請求項３】
清掃装置（１０）の清掃ブラシ（５２）の回転数を検出する回転センサ（５３）を設け、該回転センサ（５３）が検出する清掃ブラシ（５２）の回転数情報をハーネスまたは無線通信等の伝達手段により制御装置（１８）に伝達し、制御装置（１８）が該清掃ブラシ（５２）の回転数情報により清掃ブラシ（５２）の回転数を表示する表示装置（１７）を設けたことを特徴とする請求項１に記載のコンバイン。
【請求項４】
清掃装置（１０）に水タンク（５１）と該水タンク（５１）の水を清掃ブラシ（５２）またはその前側付近に散水する散水ノズル（５１ｅ）と該散水ノズル（５１ｅ）の散水量を変更する開閉コック（５１ｄ）を設けたことを特徴とする請求項１～請求項３の何れか１項に記載のコンバイン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、刈取装置によって刈取られた穀桿を脱穀する脱穀装置を装備したコンバインに関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
脱穀装置の揺動選別棚の搖動駆動プーリから駆動力を得て、走行クローラから落ちた泥土を路面から左右方向に移動させる清掃装置を機体後部に備えるコンバインがある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２８７４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
然しながら、清掃装置の作動速度は走行速度に連動するので、走行速度によっては十分に泥土を除去できないことがある。
【０００５】
そこで、本発明は、清掃装置の作動速度の設定切替が行なえるコンバインを提供する。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、走行装置４、刈取装置１５、脱穀装置６を装備した機体の後部に清掃装置１０を設けたコンバインにおいて、脱穀装置６の何れかの伝動プーリ６１ｂと清掃装置１０のピッチ径が変更自在の従動割プーリ５２ｃ間に清掃伝動ベルト５２ｄを巻回して清掃ブラシ５２を駆動するコンバインである。
【０００７】
請求項１記載の発明によれば、従動割プーリ５２ｃのピッチ径を変更して清掃ブラシ５２の作動速度を増減できるので、道路上に付着した泥土の張り付きを適切に解消できる。これにより、人手により泥土を圃場に戻す清掃作業の労力が軽減できる。
【０００８】
請求項２記載の発明は、脱穀装置６が穀粒を揺動選別する揺動選別棚３６、送風を行なう唐箕４０、選別された穀粒を搬送する１番搬送螺旋４１、藁屑と穀粒の混合物を搬送する２番搬送螺旋４２を装備し、伝動プーリ６１ｂが揺動選別棚３６の搖動駆動プーリ６１ｂ、唐箕４０の唐箕駆動プーリ２０ｂ、唐箕４０の唐箕従動プーリ４０ｂ、１番搬送螺旋４１の１番駆動プーリ４１ｂ、２番搬送螺旋４２の２番駆動プーリ４２ｂまたは脱穀装置６の脱穀装置入力プーリ６０の何れかである請求項１に記載のコンバインである。
【０００９】
請求項３記載の発明は、清掃装置１０の清掃ブラシ５２の回転数を検出する回転センサ５３を設け、該回転センサ５３が検出する清掃ブラシ５２の回転数情報をハーネスまたは無線通信等の伝達手段により制御装置１８に伝達し、制御装置１８が該清掃ブラシ５２の回転数情報により清掃ブラシ５２の回転数を表示する表示装置１７を設けた請求項１に記載のコンバインである。
【００１０】
請求項３記載の発明によれば、表示装置１７に表示される清掃ブラシ５２の回転数を見て、清掃ブラシ５２の回転数が適切かどうかを視覚的に判断できるので、回転数が遅く泥土が除去できないことや、回転数が速く回転ブラシ５２ａの摩耗が早まることを防止できる。
（【００１１】以降は省略されています）
