公開番号
2025128876
公報種別
公開特許公報(A)
公開日
2025-09-03
出願番号
2024025854
出願日
2024-02-22
発明の名称
バイオ燃料利用ディーゼルエンジン
出願人
井関農機株式会社
代理人
弁理士法人新大阪国際特許事務所
主分類
F02D
19/06 20060101AFI20250827BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約
【課題】本発明は、不純物を含むバイオ燃料を利用したディーゼルエンジンで、配管のメンテナンスやフィルターの交換の頻度を少なくするディーゼルエンジンとすることが課題である。

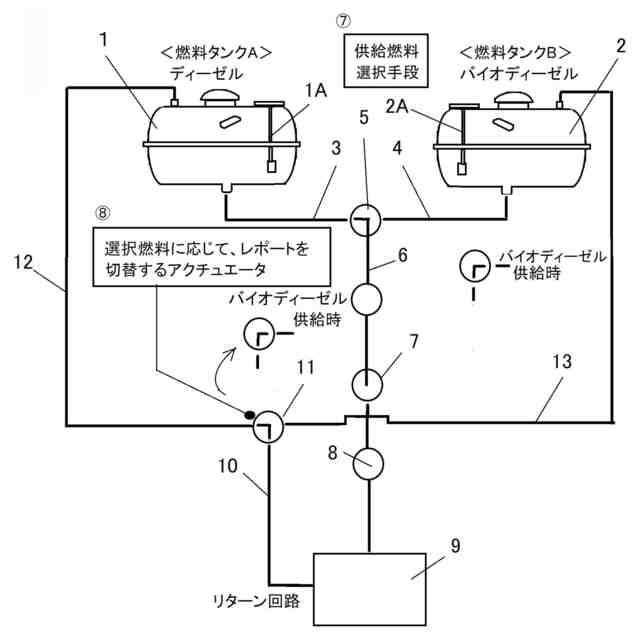

【解決手段】石油タンク1とバイオタンク2を設け、ディーゼルエンジン9の燃料供給配管6と戻り配管10に電磁切換弁5,11を設け、該電磁切換弁5,11を制御して石油供給とバイオ燃料供給を適宜に切換えて石油とバイオ燃料を交互に補給することを特徴とするバイオ燃料利用ディーゼルエンジンとする。
【選択図】図1
特許請求の範囲
【請求項1】
石油タンク(1)とバイオタンク(2)を設け、ディーゼルエンジン(9)の燃料供給配管(6)と戻り配管(10)に電磁切換弁(5,11)を設け、該電磁切換弁(5,11)を制御して石油供給とバイオ燃料供給を切換えて石油とバイオ燃料を交互に補給することを特徴とするバイオ燃料利用ディーゼルエンジン。
続きを表示(約 350 文字)
【請求項2】
電磁切換弁(5,11)をバイオ燃料供給に切換えると使用時間を積算し、所定時間で石油燃料使用に切換え、バイオ燃料配管(4,6,13)をシリコン樹脂管としたことを特徴とする請求項1に記載のバイオ燃料利用ディーゼルエンジン。
【請求項3】
バイオ燃料の供給時に稼働時間をカウントし、燃料フィルター(7)の交換後に稼働時間をリセットし、石油タンク(1)に所定以上補給すると稼働時間警報を終了することを特徴とする請求項1に記載のバイオ燃料利用ディーゼルエンジン。
【請求項4】
排気圧で駆動する排気タービン(26)を設け、該排気タービン(26)で駆動される起風タービン(28)から送られる送風をエアーフィルタに送って浄化することを特徴とするディーゼルエンジン。
発明の詳細な説明
【技術分野】
【0001】
本発明は、バイオ燃料を利用するディーゼルエンジンに関する。
続きを表示(約 1,000 文字)
【背景技術】
【0002】
特許文献1に記載のようにバイオ燃料と石油燃料を利用したディーゼルエンジンがある。
【先行技術文献】
【特許文献】
【0003】
特許第5035207号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
バイオ燃料は、石油燃料に混合してディーゼルエンジンの燃料として使用されるが、バイオ燃料には不純物が含まれているために給油配管やフィルターに不純物が堆積して配管のメンテナンスやフィルターの頻繁な掃除や交換が必要になる。
【0005】
本発明は、不純物を含むバイオ燃料を利用したディーゼルエンジンで、配管のメンテナンスやフィルターの交換の頻度を少なくするディーゼルエンジンとすることが課題である。
【課題を解決するための手段】
【0006】
上記本発明の課題は、次の技術手段により解決される。
【0007】
請求項1の発明は、石油タンク1とバイオタンク2を設け、ディーゼルエンジン9の燃料供給配管6と戻り配管10に電磁切換弁5,11を設け、該電磁切換弁5,11を制御して石油供給とバイオ燃料供給を切換えて石油とバイオ燃料を交互に補給することを特徴とするバイオ燃料利用ディーゼルエンジンとする。
【0008】

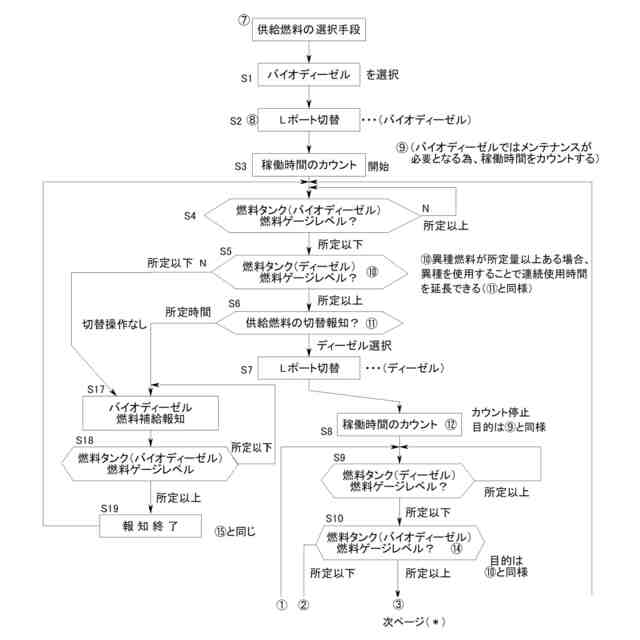

請求項2の発明は、電磁切換弁5,11をバイオ燃料供給に切換えると使用時間を積算し、所定時間で石油燃料使用に切換え、バイオ燃料配管4,6,13をシリコン樹脂管としたことを特徴とする請求項1に記載のバイオ燃料利用ディーゼルエンジンとする。
【0009】

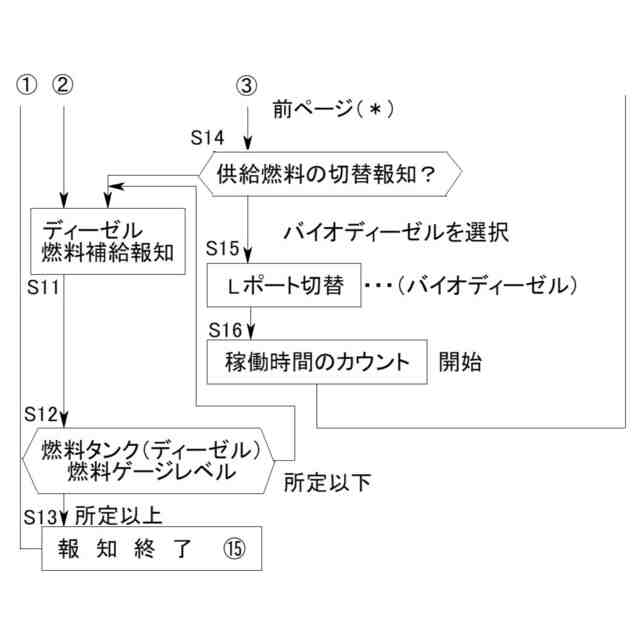

請求項3の発明は、バイオ燃料の供給時に稼働時間をカウントし、燃料フィルター7の交換後に稼働時間をリセットし、石油タンク1に所定以上補給すると稼働時間警報を終了することを特徴とする請求項1に記載のバイオ燃料利用ディーゼルエンジンとする。
【0010】

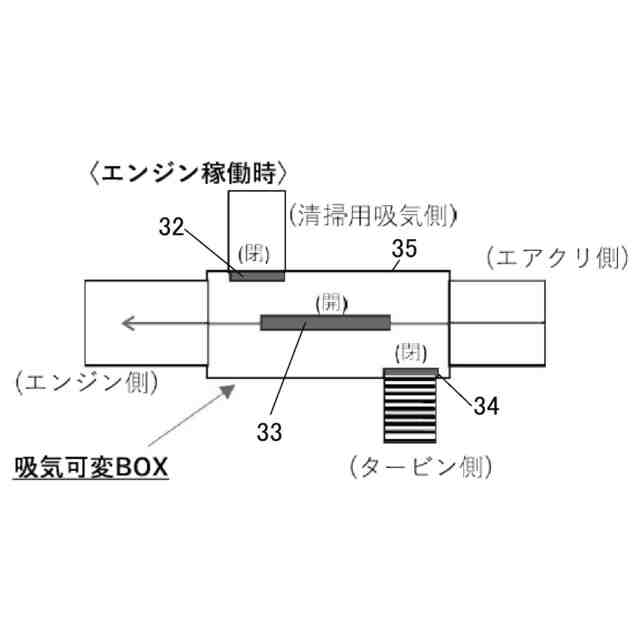

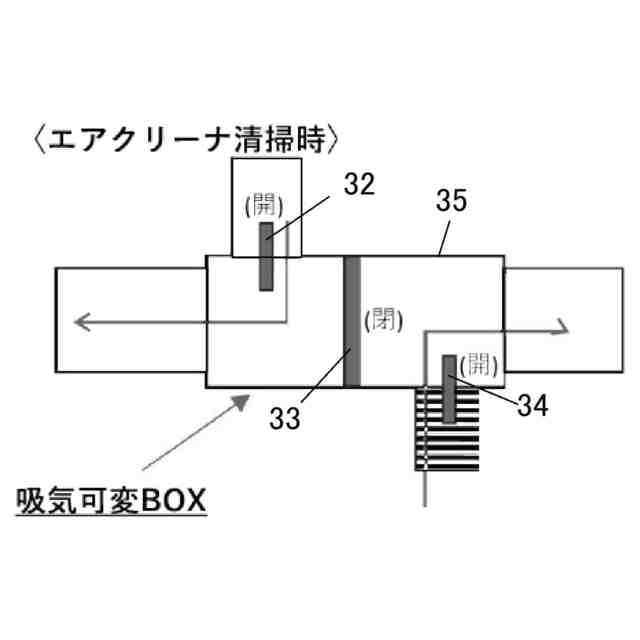

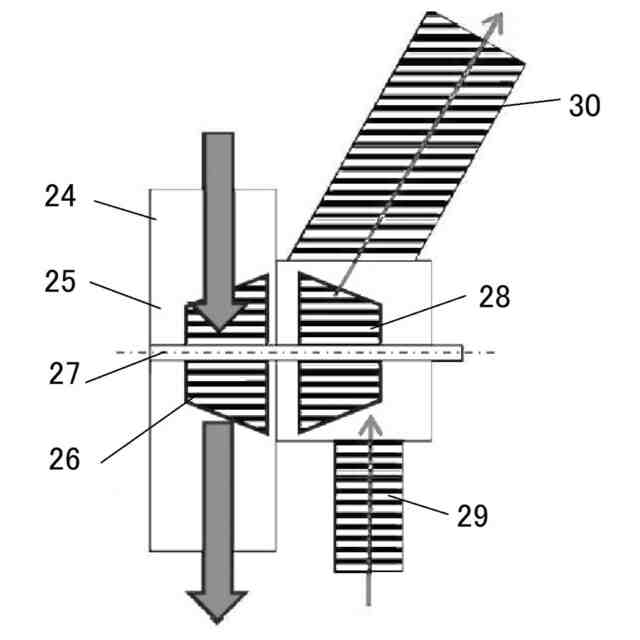

請求項4の発明は、排気圧で駆動する排気タービン26を設け、該排気タービン26で駆動される起風タービン28から送られる送風をエアーフィルタに送って浄化することを特徴とするディーゼルエンジンとする。
【発明の効果】
(【0011】以降は省略されています)
