公開番号2025136220
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034521
出願日2024-03-07
発明の名称コンバイン
出願人井関農機株式会社
代理人弁理士法人永井国際特許事務所
主分類A01D 67/02 20060101AFI20250911BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】作業者が操縦部に搭乗する直前に操縦部を覆うキャビン内の温度を好適な温度にすることができるコンバインを提供する。
【解決手段】操縦部(5)の外周部をキャビン(9)で覆い、操縦部(5)にキャビン(9)内の温度を調整する空調装置(40)を設け、キャビン(9)の上壁にリヤハッチ(45)と、左壁に窓(46L)を設け、操縦部(5)のコントローラ(70)を遠隔する操作するリモコン(60)を設け、リモコン(60)の換気スイッチ(65)を押下した場合には、空調装置(40)が予め設定した設定時間に亘って駆動すると共に、リヤハッチ(45)と窓(46L)が設定時間に亘って開く。
【選択図】図19
特許請求の範囲【請求項１】

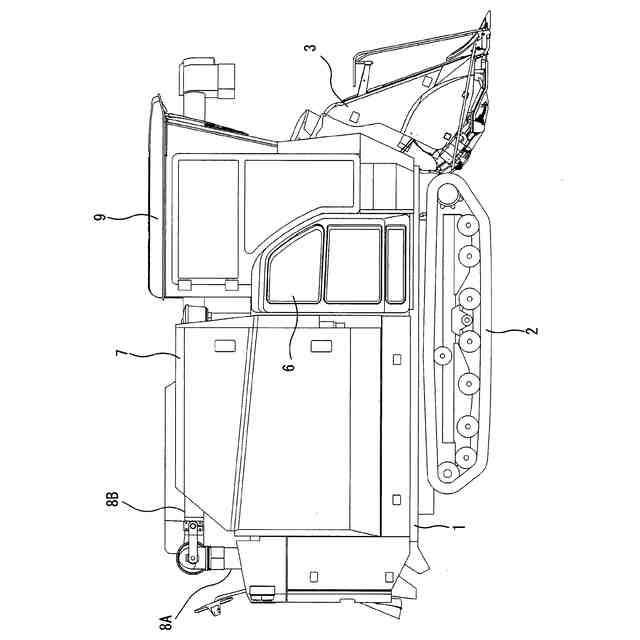

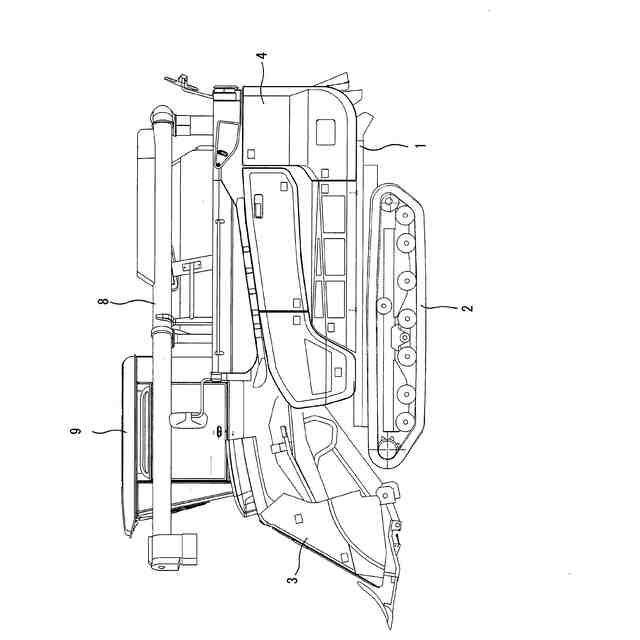

エンジン（Ｅ）を搭載する機体フレーム（１）の下側に走行装置（２）を設け、該機体フレーム（１）の前側に穀稈を刈取る刈取装置（３）を設け、該刈取装置（３）の後方左側に穀稈を脱穀する脱穀装置（４）を設け、前記刈取装置（３）の後方右側に作業者が搭乗する操縦部（５）を設けたコンバインにおいて、
前記操縦部（５）の外周部をキャビン（９）で覆い、
前記操縦部（５）にキャビン（９）内の温度を調整する空調装置（４０）を設け、
前記キャビン（９）の上壁にリヤハッチ（４５）と、左壁に窓（４６Ｌ）を設け、
前記操縦部（５）のコントローラ（７０）を遠隔する操作するリモコン（６０）を設け、

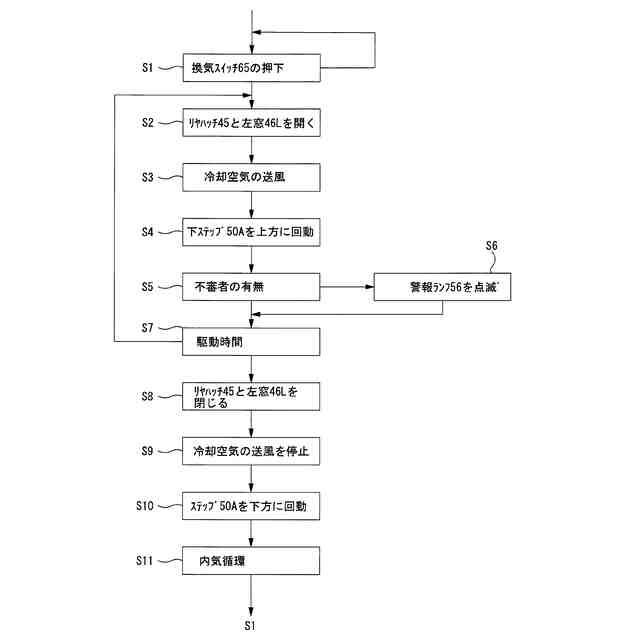

該リモコン（６０）の換気スイッチ（６５）を押下した場合には、前記空調装置（４０）が予め設定した設定時間に亘って駆動すると共に、前記リヤハッチ（４５）と窓（４６Ｌ）が設定時間に亘って開くことを特徴とするコンバイン。
続きを表示（約 1,400 文字）【請求項２】
前記換気スイッチ（６５）は、前記キャビン（９）内に冷却空気を排気する第１スイッチ（６１）と、常温空気を排気する第２スイッチ（６２）と、前記キャビン（９）の外側の外気をキャビン（９）内に導入する第３スイッチ（６３）から形成されている請求項１記載のコンバイン。
【請求項３】
前記キャビン（９）内の温度を測定する温度センサ（９Ｓ）の測定値に基づいて、前記冷却空気と常温空気の排気量の増減と、前記導入量の増減を行う請求項２記載のコンバイン。
【請求項４】
前記設定時間が経過した場合には、前記空調装置（４０）の駆動が停止すると共に、前記リヤハッチ（４５）と窓（４６Ｌ）が閉じる請求項１～３のいずれか１項に記載のコンバイン。
【請求項５】
前記空調装置（４０）の駆動が停止すると共に、前記リヤハッチ（４５）と窓（４６Ｌ）が閉じた場合には、前記キャビン（９）の内側の内気をキャビン（９）内に循環する請求項４記載のコンバイン。
【請求項６】
前記換気スイッチ（６５）を押下した場合には、操縦部（５）の昇降時に使用するステップ（５０）の下部が上方に移動する請求項１記載のコンバイン。
【請求項７】
前記刈取装置（３）の上部に警報ランプ（５６）を設け、
前記設定時間内に、前記ステップ（５０）の下部が下方に移動した場合には、前記警報ランプ（５６）を点滅させる請求項６記載のコンバイン。
【請求項８】

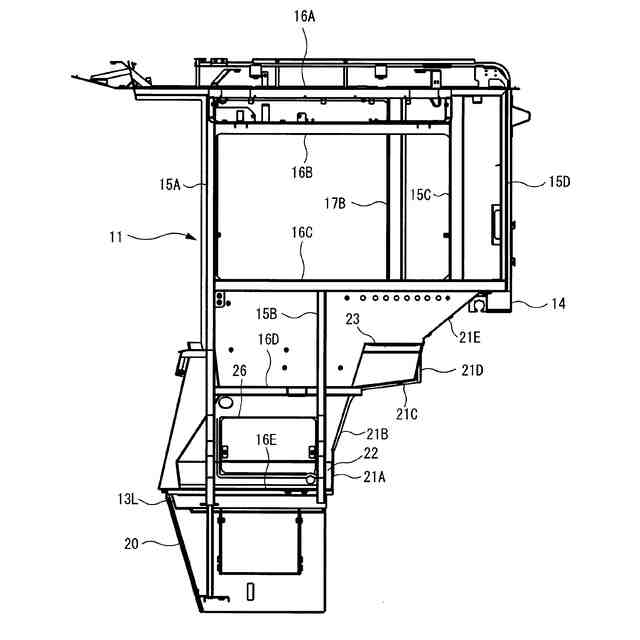

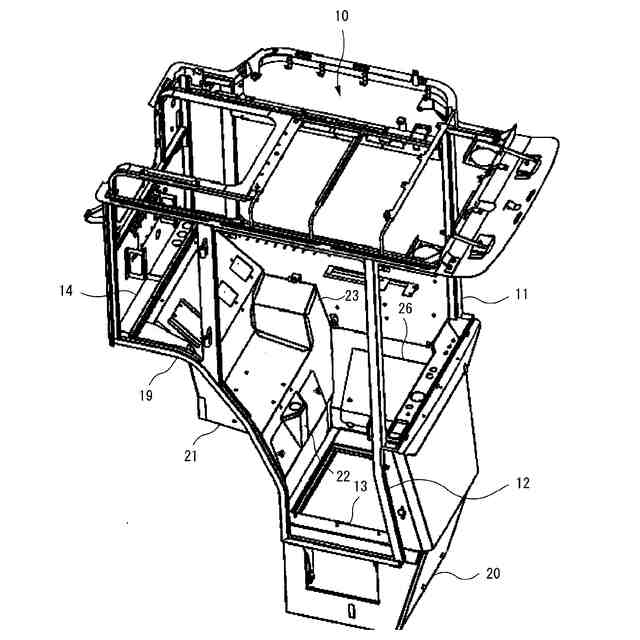

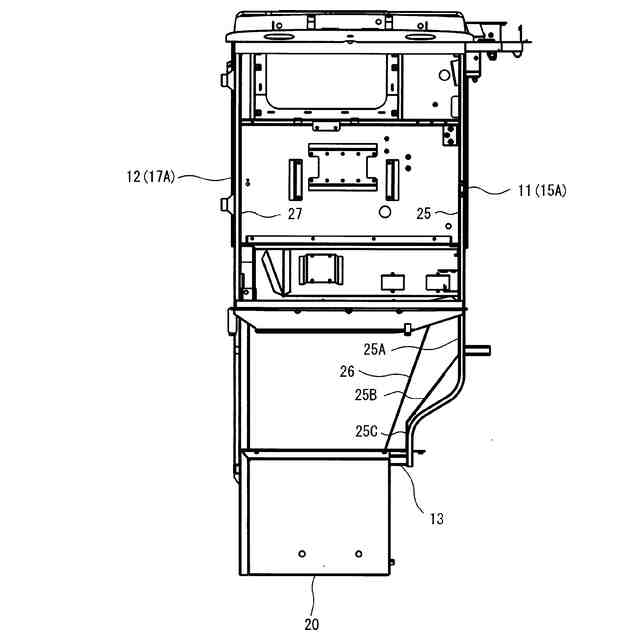

平面視において、前記キャビン（９）のフレーム（１０）を、左側に配置される左フレーム（１１）と、右側に配置される右フレーム（１２）と、前記左フレーム（１１）と右フレーム（１２）の前部を連結する第１連結フレーム（１３）と、前記左フレーム（１１）と右フレーム（１２）の後部を連結する第２連結フレーム（１４）で形成し、
側面視において、前記左フレーム（１１）を上下方向に延在する左上下フレーム（１５）と前後方向に延在する左前後フレーム（１６）で形成し、

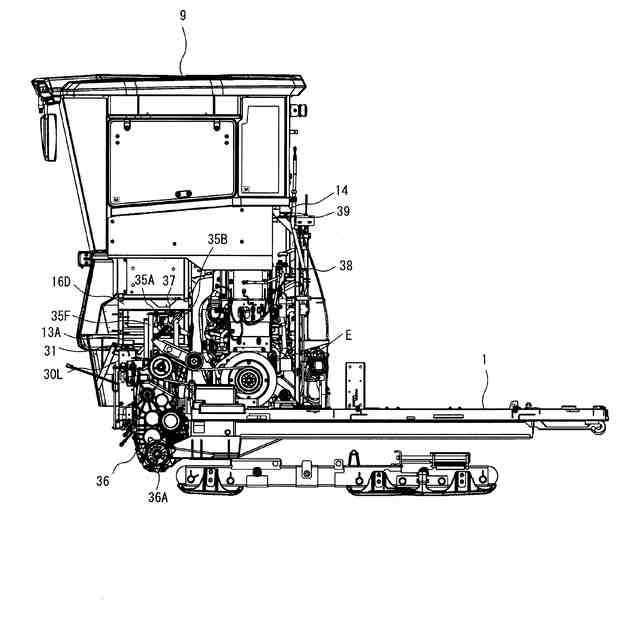

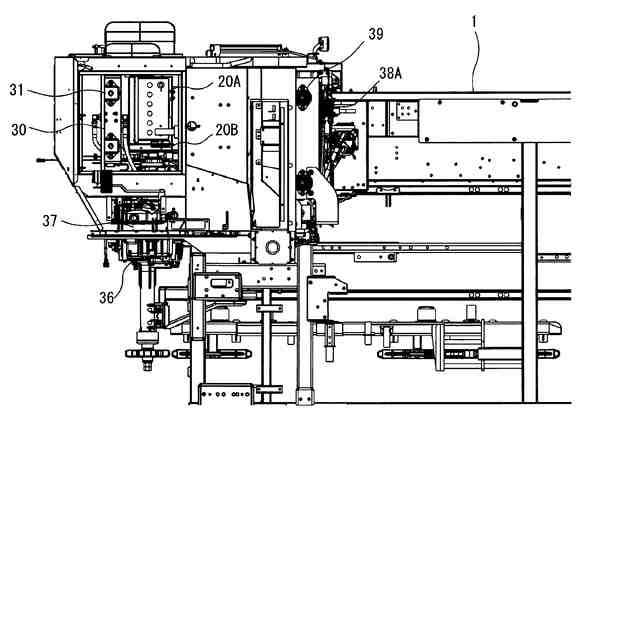

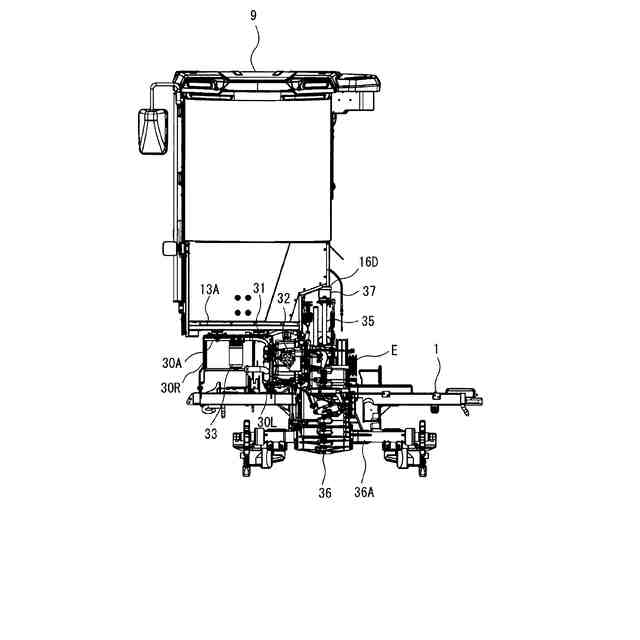

前記機体フレーム（１）に設けられた第１支持部（３０）と第１連結フレーム（１３）を左右方向に所定の間隔を隔てた一対の第１防振部材（３１）を介して連結し、前記機体フレーム（１）に設けられた第２支持部（３５）と左前後フレーム（１６）を第２防振部材（３７）を介して連結し、前記機体フレーム（１）に設けられた第３支持部（３８）と第２連結フレーム（１４）を左右方向に所定の間隔を隔てた左右一対の第３防振部材（３９）を介して連結し、
平面視において、前後方向では、前記第２防振部材（３７）を、前記第１支持部（３０）よりも後側で、且つ、第３防振部材（３９）よりも前側に配置し、左右方向では、前記第２防振部材（３７）を、前記第１支持部（３０）と第３防振部材（３９）よりも左側に配置した請求項１記載のコンバイン。
【請求項９】
側面視において、前記第２防振部材（３７）を、前記第１防振部材（３１）よりも上側で、且つ、前記第３防振部材（３９）よりも下側に配置した請求項８記載のコンバイン。
【請求項１０】
側面視において、前記第２防振部材（３７）を、前記第１防振部材（３１）と第３防振部材（３９）を結ぶ仮想線上に配置した請求項９記載のコンバイン。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、操縦部をキャビンで覆ったコンバインに関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
操縦部の作業環境を改善するために、操縦部をキャビンで覆って、キャビンの上部に空調装置を設けて、キャビン内の温度の上昇を抑制する技術が知られている。（特許文献１）
【０００３】
また、夕刻の刈取作業を容易にするために、キャビンの前側上部に圃場を照らす作業灯を設ける手段が知られている。（特許文献２）
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－７５１１２号公報
特開２０１１－２２３８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１の手段では、刈取作業の休憩時には冷却装置が停止するので、刈取作業の再開時には、作業者は温度が上昇したキャビンで覆われた操縦部に搭乗することから健康を害する恐れがあった。
【０００６】
また、特許文献２の手段では、走行時に機体フレームに発生する振動によりキャビンに大きな揺れて作業灯の照明方向が揺れるので視認性が低下する恐れがあった。
【０００７】
そこで、本発明の主たる課題は、作業者が操縦部に搭乗する直前に操縦部を覆うキャビン内の温度を好適な温度にすることができるコンバインを提供することにある。
【０００８】
また、本発明の主たる課題は、操縦部を覆うキャビンの揺れを低減したコンバインを提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決した本発明は次のとおりである。
すなわち、請求項１記載の発明は、エンジン（Ｅ）を搭載する機体フレーム（１）の下側に走行装置（２）を設け、該機体フレーム（１）の前側に穀稈を刈取る刈取装置（３）を設け、該刈取装置（３）の後方左側に穀稈を脱穀する脱穀装置（４）を設け、前記刈取装置（３）の後方右側に作業者が搭乗する操縦部（５）を設けたコンバインにおいて、
前記操縦部（５）の外周部をキャビン（９）で覆い、前記操縦部（５）にキャビン（９）内の温度を調整する空調装置（４０）を設け、前記キャビン（９）の上壁にリヤハッチ（４５）と、左壁に窓（４６Ｌ）を設け、前記操縦部（５）のコントローラ（７０）を遠隔する操作するリモコン（６０）を設け、該リモコン（６０）の換気スイッチ（６５）を押下した場合には、前記空調装置（４０）が予め設定した設定時間に亘って駆動すると共に、前記リヤハッチ（４５）と窓（４６Ｌ）が設定時間に亘って開くことを特徴とするコンバインである。
【００１０】
請求項２記載の発明は、前記換気スイッチ（６５）は、前記キャビン（９）内に冷却空気を排気する第１スイッチ（６１）と、常温空気を排気する第２スイッチ（６２）と、前記キャビン（９）の外側の外気をキャビン（９）内に導入する第３スイッチ（６３）から形成されている請求項１記載のコンバインである。
（【００１１】以降は省略されています）
