特許ウォッチ

公開番号2025109732
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025075842,2022030371
出願日2025-04-30,2022-02-28
発明の名称ペーパータオルロール
出願人日本製紙クレシア株式会社
代理人個人,個人,個人,個人
主分類A47L 13/16 20060101AFI20250717BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】高坪量かつ高吸水性のペーパータオルを巻回したペーパータオルロールであって、製造時におけるテールシール部3の剥がれ難さと使用時のテールシール部3の剥がし易さ及び水濡れ時の粘着感の少なさとを両立し、持ちやすさが良好であるペーパータオルロールを提供する
【解決手段】パルプ繊維を主体として合成繊維を含有する1plyのシートをロール状に巻き取り、ペーパータオルシート1xのテール部4と、ペーパータオルロール1の最外周面とをグルーにより接着したテールシール部3を有し、ペーパータオルシート1xは、坪量が40g/m²以上150g/m²以下、吸水量が210g/m²以上520g/m²以下であり、グルーの塗布量が0.5g以上5g以下であり、前記ペーパータオルロール1は、ロール密度が0.05g/cm³以上0.19g/cm³以下、巻直径が75mm以上160mm以下であるペーパータオルロール1。

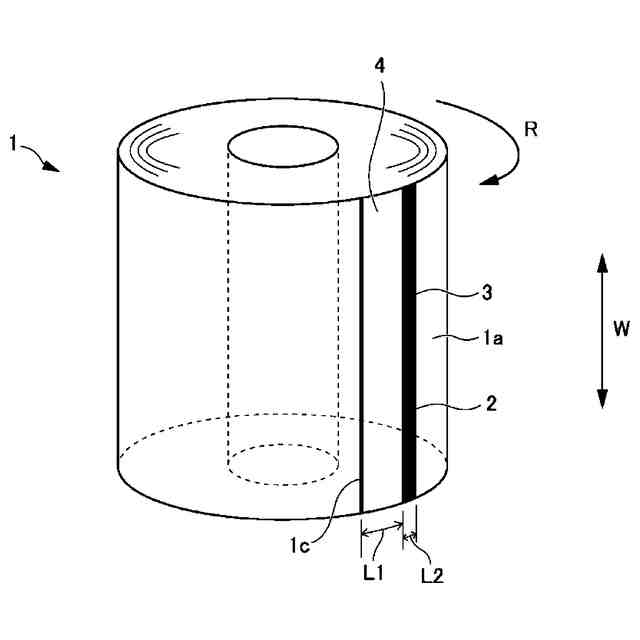

【選択図】図1
特許請求の範囲【請求項１】
パルプ繊維を主体として合成繊維を含有する１ｐｌｙのペーパータオルシートをロール状に巻き取ったペーパータオルロールであって
前記ペーパータオルシートのテール部と、前記ペーパータオルロールの最外周面と、をグルーにより接着したテールシール部を有し、
前記ペーパータオルシートは、坪量が４０ｇ／ｍ
２
以上１５０ｇ／ｍ
２
以下、
吸水量が２１０ｇ／ｍ
２
以上５２０ｇ／ｍ
２
以下であり、
前記グルーの塗布量が０．５ｇ以上５ｇ以下、
前記ペーパータオルロールは、ロール密度が０．０５ｇ／ｃｍ
３
以上０．１９ｇ／ｃｍ
３
以下、巻直径が７５ｍｍ以上１６０ｍｍ以下であるペーパータオルロール。
続きを表示（約 850 文字）【請求項２】
前記グルーの塗布幅が２ｍｍ以上３０ｍｍ以下である、請求項１に記載のペーパータオルロール。
【請求項３】
前記テール部の長さが４ｍｍ以上４５ｍｍ以下である、請求項１又は請求項２に記載のペーパータオルロール。
【請求項４】
前記ペーパータオルシートの厚さが２００μｍ以上１４００μｍ以下である、請求項１乃至請求項３のいずれか１項に記載のペーパータオルロール。
【請求項５】
前記グルーの剥離強度が０．６Ｎ／７６ｍｍ以上８Ｎ／７６ｍｍ以下である、請求項１乃至請求項４のいずれか１項に記載のペーパータオルロール。
【請求項６】
前記ペーパータオルシートはその表面にエンボスを有し、前記エンボスの深さが０．０７ｍｍ以上１．８ｍｍ以下である、請求項１乃至請求項５のいずれか１項に記載のペーパータオルロール。
【請求項７】
前記ペーパータオルシートのＭＤ方向の曲げこわさが１０μＮ・ｍ以上１３０μＮ・ｍ以下である、請求項１乃至請求項６のいずれか１項に記載のペーパータオルロール。
【請求項８】
前記ペーパータオルシートのＤＭＤＴが８Ｎ／２５ｍｍ以上７５Ｎ／２５ｍｍ以下であり、ＤＣＤＴが２Ｎ／２５ｍｍ以上５０Ｎ／２５ｍｍ以下である請求項１乃至請求項７のいずれか１項に記載のペーパータオルロール。
【請求項９】
前記ペーパータオルシートは、全体の坪量に対する前記合成繊維の割合が５重量％以上５０重量％以下、前記パルプ繊維の割合が５０重量％以上９５重量％以下である、請求項１乃至請求項８のいずれか１項に記載のペーパータオルロール。
【請求項１０】
前記合成繊維の坪量が４ｇ／ｍ
２
以上４０ｇ／ｍ
２
以下、前記パルプ繊維の坪量が３３ｇ／ｍ
２
以上１２０ｇ／ｍ
２
以下である、請求項９のペーパータオルロール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペーパータオルロールに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ペーパータオルには、キッチン周りの油汚れ掃除、水拭き、食品の水切り等、様々な用途がある。そこで、ペーパータオルには、水及油に対する優れた吸収性、掃除用途に使用した際にも簡単に破れず継続使用に耐える強度が求められている。以上のような課題を解決するために、種々の提案がなされている。
【０００３】
特許文献１には、帯状の２プライのキッチンペーパー原反をロール状に巻きとり、その巻き終わり部分であるテール部を所定の接着糊によりロールの最外周面に接着してテールシールを行なう、キッチンペーパーロールの製造方法が記載されている（請求項１）。
所定の接着糊とは、第１の接着剤と第２の接着剤とを含有し、第１の接着剤は、セルロース系、澱粉系、アクリル樹脂系又はこれらの混合物を含有し、３０℃における粘度が５～２００ｍＰａ・ｓである水溶性接着剤であり、第２の接着剤は、ポリエチレンオキシド系、ポリエチレングリコール系又はこれらの混合物を含有し、３０℃における粘度が２０００～３０００ｍＰａ・ｓである水溶性接着剤である。特許文献１によれば、キッチンペーパーロールを製造する際のテールシールの接着不良が防止され、キッチンペーパーロールの製造時の歩留まりが向上し、さらに副次的にキッチンペーパーロールに用いうるキッチンペーパーの吸水性を向上させることができると記載されている（段落００１８）。
【０００４】
特許文献２には、帯状の２プライのキッチンペーパー原反をロール状に巻き取り、その巻き終わり部分であるテール部を所定の接着糊により得られたロールの最外周面に接着してテールシールを行なう、キッチンペーパーロールの製造方法が記載されている（請求項１）。所定の接着糊は、第１の接着剤と第２の接着剤とを含有し、第１の接着剤はセルロース系、澱粉系、アクリル樹脂系又はこれらの混合物を含有し、３０℃における粘度が５～２００ｍＰａ・ｓである水溶性接着剤と、３０℃における粘度が１００００～２００００ｍＰａ・ｓであるポリビニルアルコール系水溶性接着剤と、の混合物であり、第２の接着剤は、ポリエチレンオキシド系、ポリエチレングリコール系又はこれらの混合物を含有し、３０℃における粘度が２０００～３０００ｍＰａ・ｓである水溶性接着剤である。特許文献２によれば、キッチンペーパーロールを製造する際のテールシールの接着不良が防止され、キッチンペーパーロールの製造時の歩留まりが向上し、さらに副次的にキッチンペーパーロールに用いうるキッチンペーパーの吸水性を向上させることができると記載されている。
【０００５】
特許文献３には、テール部又は巻き始め部の少なくとも一部に、シール糊が塗布されたシール部が形成され、シール糊は、セルロースナノファイバーを含有し、シール部が形成されたテール部又は巻き始め部の、テンシロン万能試験機による１８０度剥離試験で求めた乾燥剥離強度が６０～３００ｃＮである、ペーパーロールが記載されている（請求項１）。特許文献３によれば、ペーパーにシール糊を塗布したシール部の、接着強度と剥がしやすさとが両立したペーパーロールを提供することができる。
【０００６】
特許文献４には、パルプ繊維ウエブと合成繊維ウエブとを水流交絡処理して得られる不織布ワイパーであって、パルプ繊維ウエブに含まれるパルプ繊維の平均繊維長が１．０～５．０ｍｍであり、当該不織布ワイパーの坪量が２０～４２ｇ／ｍ
２
であり、構成比がパルプ繊維ウエブ７０～５０質量％、合成繊維ウエブ３０～５０質量％である不織布ワイパーが記載されている（請求項１）。特許文献４によれば、手軽に使えて、風合いが良く、強度とのバランスに優れ、更には製造コストの面でも優れる不織布ワイパーが提供される。
【先行技術文献】
【特許文献】
【０００７】
特許第６０７７７９５号公報
特許第６０７７７９６号公報
特開２０２１－８７６１５号公報
特開２０１８－１９３６３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
合成繊維を含有した、高坪量で吸水性に優れたペーパータオルでは、一般的なペーパータオルとは異なり、ペーパータオルロールのテールシール（巻終わりの接着）に用いるグルー（糊）の塗布量及びその組成を自由に調整することが難しい。
【０００９】
例えば、一般的なペーパータオルは、グルーの塗布量を少なくすることが好ましいが、吸水性に優れたペーパータオルの場合、グルーの塗布量が少なすぎると、ペーパータオルのシートがグルーを吸収するためテール部で接着し難くなり、ペーパータオルロールのログソーでのカット時やフィルム包装時にテールシールが剥がれ易くなる。逆にグルーの塗布量が多すぎると、ペーパータオルの使用時に水に濡らした際にグルーが溶け出し、粘着感を覚え、使い易さに劣る。また、グルーの塗布面積（塗布幅）が小さすぎると、テールシールが剥がれ易くなり、逆に塗布面積が大きすぎると、ペーパータオルの使用時に剥がし難く、水濡れ時の使い易さに劣る。
【００１０】
また、一般的なペーパータオルでは、坪量が高すぎると、シートがグルーを吸収して、テールシールが剥がれ易くなり、吸水性に優れたペーパータオルでは、その傾向がより顕著となる。また、逆にグルーがシートに吸収されるのを防ぐために坪量を低くすると、吸水性に劣る。また、合成繊維を含有する場合、合成繊維は水を吸収しないため、吸水性が顕著に劣る。
（【００１１】以降は省略されています）

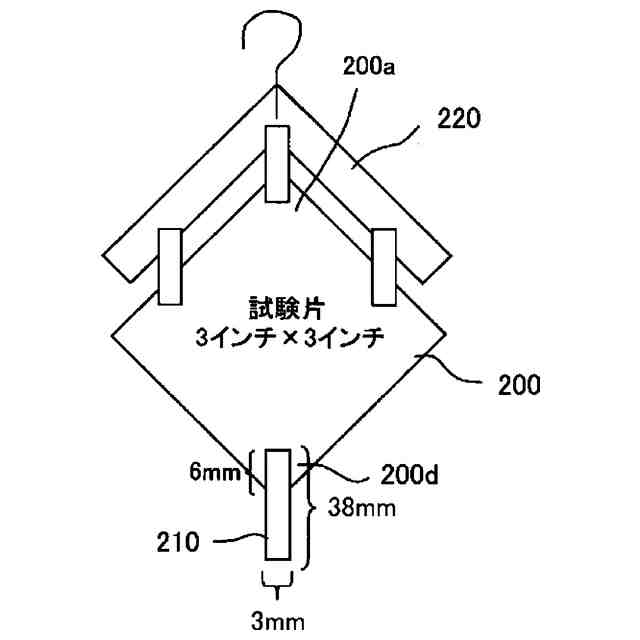

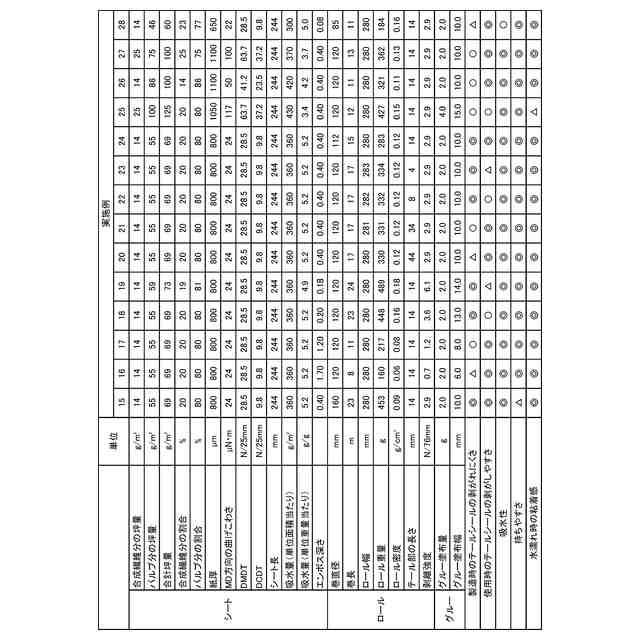

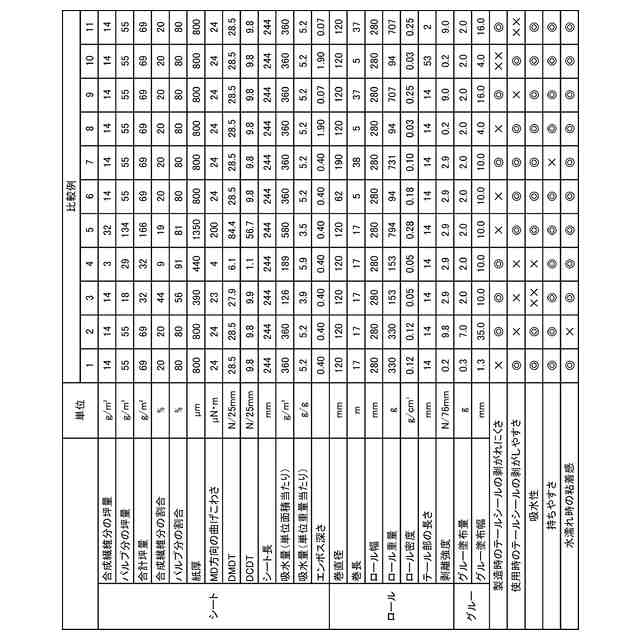

関連特許
