公開番号2025108068
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001716
出願日2024-01-10
発明の名称ロータリバルブ
出願人株式会社東海理機
代理人個人,個人
主分類F16K 11/085 20060101AFI20250715BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】パッキンによって液体の漏れを規制する性能を高める。

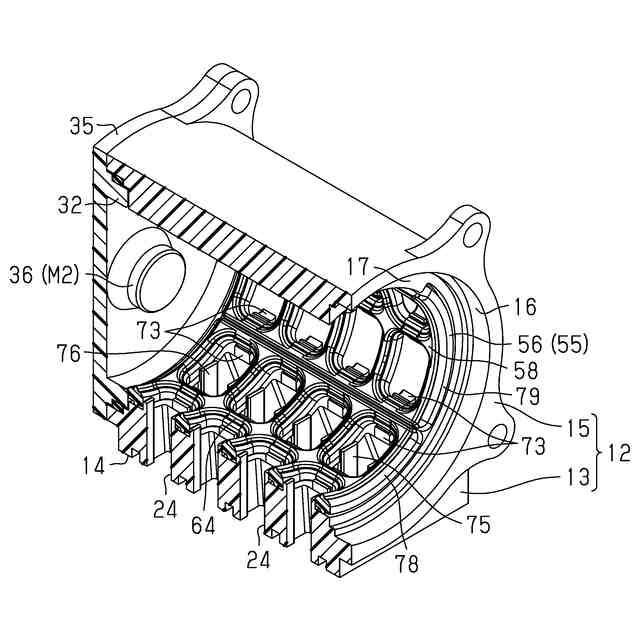

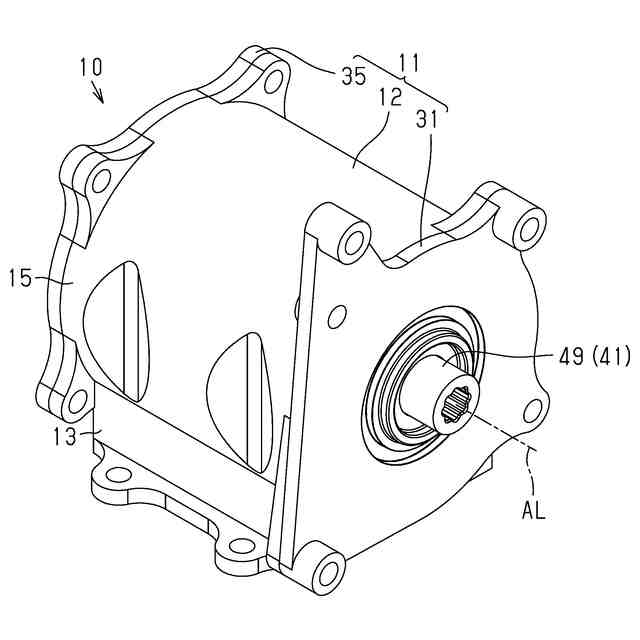

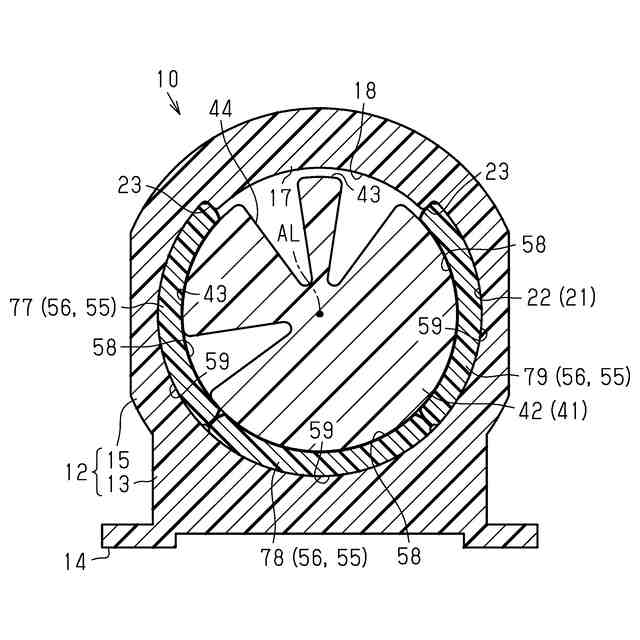

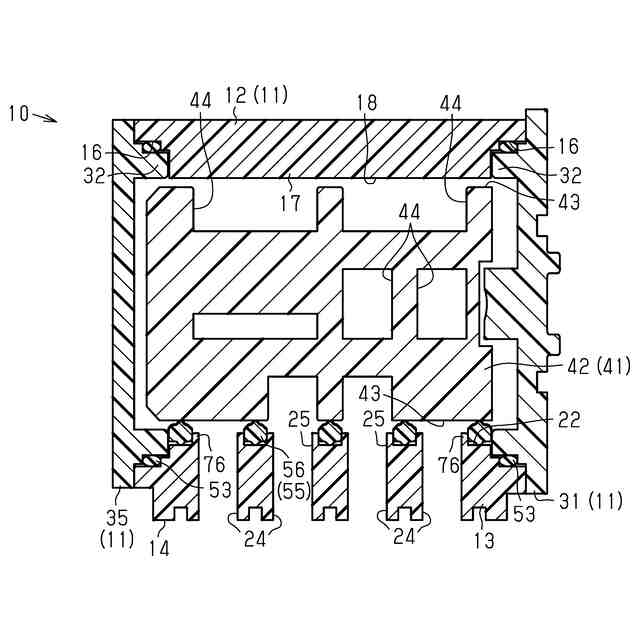

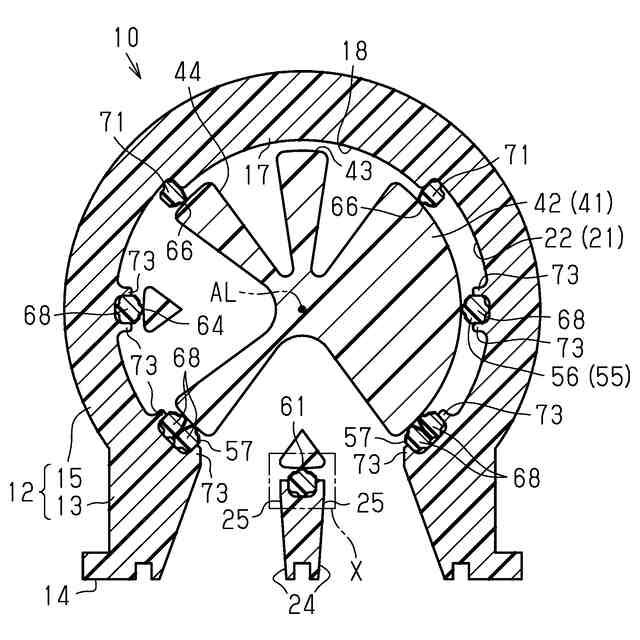

【解決手段】ロータリバルブ10におけるパッキン55は、弁体41の弁本体部42の外周面43と、ボディ本体部15の内周面22との間に配置されたシート状のパッキン本体部56を骨格部分として有する。パッキン本体部56には、それぞれ径方向に貫通する複数の貫通孔57が、少なくとも周方向に隣接した状態で形成される。複数の貫通孔57は、上記内周面22に形成された内周開口25に対し径方向に対向する貫通孔57を含む。パッキン本体部56の内周面のうち、少なくとも各貫通孔57の周りには、径方向における内方へ突出して上記外周面43に接触する環状の内周リップ部61が形成されている。
【選択図】図9
特許請求の範囲【請求項１】
筒状のボディを有するハウジングと、前記ボディ内に収容された弁本体部を有し、かつ軸方向に延びる軸部により前記ハウジングに回転可能に支持された弁体と、前記弁本体部の外周面及び前記ボディの内周面の間に配置されたシート状のパッキン本体部を骨格部分として有するパッキンと、を備え、
前記弁本体部の周方向における前記ボディの前記内周面の一部の領域には、液体が流れる複数の内周開口が、少なくとも前記周方向に隣接した状態で開口され、

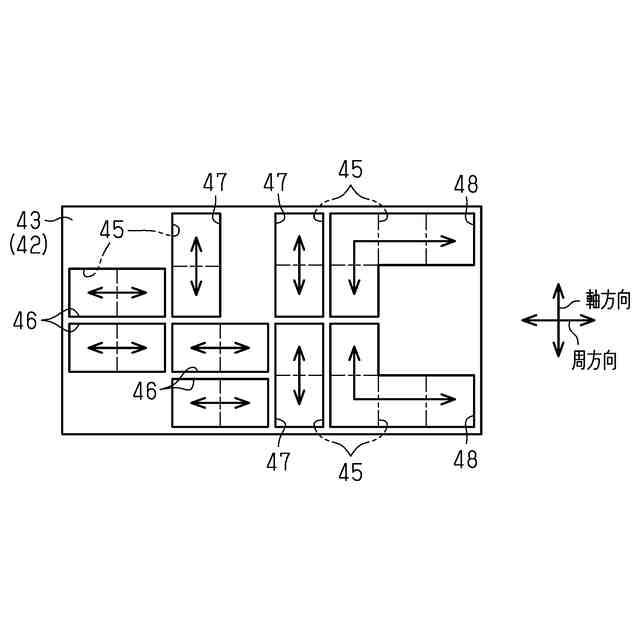

前記弁体には、それぞれ前記液体の流れる複数の可動流路が形成され、
各可動流路は、前記弁本体部の前記外周面において開口する外周開口を有し、
複数の前記外周開口は、少なくとも前記周方向に隣接した状態で形成され、
前記軸部を中心とする前記弁本体部の回転により、前記外周開口及び前記内周開口の連通状態が変更されて、前記液体の流路が切り替えられるロータリバルブであって、
前記パッキン本体部には、それぞれ前記弁本体部の径方向に貫通する複数の貫通孔が、少なくとも前記周方向に隣接した状態で形成され、前記複数の前記貫通孔は、前記内周開口に対し前記径方向に対向する前記貫通孔を含み、
前記パッキン本体部の内周面のうち、少なくとも各貫通孔の周りには、前記径方向における内方へ突出して前記弁本体部の前記外周面に接触する環状の内周リップ部が形成されているロータリバルブ。
続きを表示（約 1,100 文字）【請求項２】
前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、隣の前記内周リップ部との境界部分を周方向リップ境界部とし、
前記パッキン本体部のうち、前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、前記周方向に隣り合う前記周方向リップ境界部が形成された部分を周方向本体中間部とした場合、
前記ボディの前記内周面のうち、前記周方向本体中間部を前記周方向における両側から挟み込む箇所には、前記径方向における内方へ突出する一対の周方向中間壁部が形成されており、
前記周方向本体中間部は、前記一対の前記周方向中間壁部の間に配置されている、請求項１に記載のロータリバルブ。
【請求項３】
前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、隣の前記内周リップ部との境界部分を周方向リップ境界部とし、
前記パッキン本体部のうち、前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、前記周方向に隣り合う前記周方向リップ境界部が形成された部分を周方向本体中間部とした場合、
前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、前記周方向に隣り合う前記周方向リップ境界部は、前記周方向本体中間部において前記軸方向に延びる共通の周方向リップ境界部により構成されている、請求項１又は請求項２に記載のロータリバルブ。
【請求項４】
前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、隣の前記内周リップ部との境界部分を周方向リップ境界部とし、
前記パッキン本体部のうち、前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、前記周方向に隣り合う前記周方向リップ境界部が形成された部分を周方向本体中間部とした場合、
前記周方向に隣り合う前記内周リップ部のそれぞれにおいて、前記周方向に隣り合う前記周方向リップ境界部は、互いに前記周方向に離間した状態で、前記周方向本体中間部に形成されている、請求項１又は請求項２に記載のロータリバルブ。
【請求項５】
前記周方向本体中間部であって、前記周方向に隣り合う前記周方向リップ境界部の間となる箇所には、前記径方向における前記周方向本体中間部の外側の面から、同径方向における内方へ凹んだ状態で、前記軸方向に延びる溝部が形成されている、請求項４に記載のロータリバルブ。
【請求項６】
前記ボディの前記内周面には、前記径方向における内方へ突出した状態で前記軸方向に延びる突部が形成されており、
前記突部が前記溝部に挿入されている、請求項５に記載のロータリバルブ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弁体を回転させて液体の流路を切り替えるロータリバルブに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
弁体を回転させることにより、液体の流路を切り替えるロータリバルブが知られている（例えば、特許文献１参照）。図１９は、ロータリバルブの一形態を示している。ロータリバルブ１００は、弁体１０５を備えるとともに、筒状のボディ１０１を有するハウジング１０４を備えている。弁体１０５は、ボディ１０１内に収容された弁本体部１０６を備えている。弁体１０５は、軸線ＡＬに沿って延びる軸部により、ハウジング１０４に回転可能に支持されている。
【０００３】
ボディ１０１の内周面１０２であって、弁本体部１０６の周方向における複数箇所には、液体の流れる内周開口１０３が形成されている。弁体１０５には、液体の流れる複数の可動流路１０７が形成されている。各可動流路１０７は、弁本体部１０６の外周面において開口する外周開口１０９を有している。
【０００４】
上記構成のロータリバルブ１００では、軸線ＡＬを中心とする弁本体部１０６の回転により、外周開口１０９及び内周開口１０３の連通状態が変更されて、液体の流路が切り替えられる。
【０００５】
上記ロータリバルブ１００では、ボディ１０１の内周面１０２と、弁本体部１０６の外周面との間にパッキン１１３が配置されている。パッキン１１３の骨格部分は、パッキン本体部１１４によって構成されている。パッキン本体部１１４には、それぞれ弁本体部１０６の径方向に貫通する複数の貫通孔１１６が形成されている。複数の貫通孔１１６は、内周開口１０３に対し、径方向に対向する貫通孔１１６を含んでいる。
【０００６】
さらに、上記ロータリバルブ１００では、複数の内周開口１０３は、周方向における内周面１０２の一部の領域に集約された状態で形成されている。ボディ１０１における複数の内周開口１０３、弁本体部１０６における複数の外周開口１０９、パッキン本体部１１４における複数の貫通孔１１６は、いずれも少なくとも周方向に隣接した状態で形成されている。
【０００７】
さらに、上記ロータリバルブ１００では、図１９及び図２０に示すように、弁本体部１０６の外周部のうち、周方向に隣り合う外周開口１０９の間に、径方向における外側ほど細くなる先細部分１１１が形成されている。これに対し、パッキン本体部１１４の内周面１１５は、平滑に形成されている。そして、上記先細部分１１１が内周面１１５に接触することで、その接触に伴い生ずる面圧を高められている。なお、図２０中の１１８は、パッキン１１３と弁本体部１０６との間の摩擦を小さくするために、パッキン本体部１１４に貼り付けられた低摩擦シートである。
【先行技術文献】
【特許文献】
【０００８】
特開２０２１－１０５４１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところが、上記図１９及び図２０に示す従来のロータリバルブ１００では、パッキン本体部１１４の内周面１１５のうち、先細部分１１１と接触する箇所が、径方向における外方へ押し付けられる。内周面１１５に微小な凹状の押し付け痕１１７が形成される。
【００１０】
流路の切り替えのために弁本体部１０６が回転し、パッキン本体部１１４に対する接触箇所が変化した場合、すなわち、先細部分１１１が押し付け痕１１７から周方向へ遠ざかった後にも、内周面１１５に押し付け痕１１７が形成された（残った）状態が続く。この現象は、弁体１０５が回転される前に停止されていた期間、すなわち、先細部分１１１が押し付けられていた期間が長いほど起こりやすい。
（【００１１】以降は省略されています）
