公開番号2025106930
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000541
出願日2024-01-05
発明の名称送風システム
出願人パナソニックIPマネジメント株式会社
代理人個人,個人
主分類F24F 7/007 20060101AFI20250710BHJP(加熱;レンジ;換気)
要約【課題】花粉などの微粒子が多い環境において、微粒子が少ない空間を作る。
【解決手段】送風システム1は、吸気口12と吹出口11とを有し、吸気口12から吸い込まれる空気を吹出口11から上方へ向けて吹き出す送風ユニット10と、送風ユニット10の上方に配置され、吹出口11から上方へ向けて吹き出した気流を反射して少なくとも二方向から下方へ向かう気流に分割する反射部20と、送風ユニット10が吹き出す気流の量を制御する制御部14と、を備え、反射部20により分割された気流によって取り囲まれた空間を内部空間B1とし、反射部20により分割された気流よりも外側である空間を外部空間B2とすると、微粒子測定器30によって、内部空間B1または外部空間B2における微粒子の量が測定され、制御部14は、微粒子測定器30によって測定された微粒子の量に基づいて、送風ユニット10が吹き出す気流の量を変化させる。
【選択図】図1
特許請求の範囲【請求項１】
吸気口と吹出口とを有し、前記吸気口から吸い込まれる空気を前記吹出口から上方へ向けて吹き出す送風ユニットと、
前記送風ユニットの上方に配置され、前記吹出口から上方へ向けて吹き出した気流を反射して少なくとも二方向から下方へ向かう気流に分割する反射部と、
前記送風ユニットが吹き出す気流の量を制御する制御部と、を備えた送風システムであって、
前記反射部により分割された気流によって取り囲まれた空間を内部空間とし、
前記反射部により分割された気流よりも外側である空間を外部空間とすると、
微粒子測定器によって、前記内部空間または前記外部空間における微粒子の量が測定され、
前記制御部は、前記微粒子測定器によって測定された微粒子の量に基づいて、前記送風ユニットが吹き出す気流の量を変化させることを特徴とする送風システム。
続きを表示（約 1,100 文字）【請求項２】
第２風量を第１風量よりも大きい風量とすると、
前記制御部は、前記微粒子測定器によって測定された微粒子の量が第１微粒子量未満の場合は、前記送風ユニットが吹き出す気流の量が前記第１風量または０となるように制御し、
前記制御部は、前記微粒子測定器によって測定された微粒子の量が前記第１微粒子量以上の場合は、前記送風ユニットが吹き出す気流の量が前記第２風量となるように制御することを特徴とする請求項１に記載の送風システム。
【請求項３】
前記外部空間における風の速度を測定する風速測定器を備え、
第３風量を前記第２風量よりも大きい風量とすると、
前記制御部は、「前記微粒子測定器によって測定された微粒子の量が前記第１微粒子量以上」且つ「前記風速測定器によって測定された風の速度が所定風速未満」の場合は、前記送風ユニットが吹き出す気流の量が前記第２風量となるように制御し、
前記制御部は、「前記微粒子測定器によって測定された微粒子の量が前記第１微粒子量以上」且つ「前記風速測定器によって測定された風の速度が所定風速以上」の場合は、前記送風ユニットが吹き出す気流の量が前記第３風量となるように制御することを特徴とする請求項２に記載の送風システム。
【請求項４】
前記制御部は、前記微粒子測定器によって測定された微粒子の量が前記第１微粒子量未満の場合は、前記風速測定器の測定値に関係なく、前記送風ユニットが吹き出す気流の量が前記第１風量または０となるように制御することを特徴とする請求項３に記載の送風システム。
【請求項５】
第２微粒子量を前記第１微粒子量よりも多い微粒子量とし、
第４風量を前記第３風量よりも大きい風量とすると、
前記制御部は、前記微粒子測定器によって測定された微粒子の量が前記第２微粒子量以上の場合は、前記風速測定器の測定値に関係なく、前記送風ユニットが吹き出す気流の量が前記第４風量となるように制御することを特徴とする請求項３に記載の送風システム。
【請求項６】
前記送風ユニットは微粒子を捕集するフィルタを有し、
前記吸気口から吸い込まれた空気は、前記フィルタを通過した後に、前記吹出口から吹き出され、
第５風量を前記第１風量よりも大きい風量とすると、
前記制御部は、前記送風ユニットが起動してから所定時間の間、前記送風ユニットが吹き出す気流の量が前記第５風量となるように制御することを特徴とする請求項２～５の何
れか１項に記載の送風システム。
【請求項７】
前記第５風量は、前記送風ユニットが吹き出すことができる最大風量であることを特徴とする請求項６に記載の送風システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、送風システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、部屋干しした洗濯物を効率よく乾燥させることができる空気調和機が知られている。
【０００３】
例えば、特許文献１には、空気調和機が部屋干し運転モードを有している。空気調和機は、通信部を介して洗濯物の重量又は運転制御情報を受信し、洗濯物の重量又は運転制御情報に基づいて運転時間などを制御する。このため、部屋干しした洗濯物を効率よく乾燥させることができると開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－３４１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このような従来の空気調和機においては、花粉や黄砂などが洗濯物に付着するのを防ぐために室内にて洗濯物を乾かす。このため、日光に十分に当てることが出来ず殺菌効果が得られにくい。
【０００６】
そして、日光に当てるために、屋外において洗濯物などを配置すると、花粉などの微粒子によって洗濯物などが汚れてしまうという課題を有していた。
【０００７】
そこで本開示は上記従来の課題から着想を得たものであり、屋外または屋内において微粒子が少ない空間を作ることが可能な送風システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
そして、この目的を達成するために、本開示の一態様に係る送風システムは、吸気口と吹出口とを有し、吸気口から吸い込まれる空気を吹出口から上方へ向けて吹き出す送風ユニットと、送風ユニットの上方に配置され、吹出口から上方へ向けて吹き出した気流を反射して少なくとも二方向から下方へ向かう気流に分割する反射部と、送風ユニットが吹き出す気流の量を制御する制御部と、を備えた送風システムであって、反射部により分割された気流によって取り囲まれた空間を内部空間とし、反射部により分割された気流よりも外側である空間を外部空間とすると、微粒子測定器によって、内部空間または外部空間における微粒子の量が測定され、制御部は、微粒子測定器によって測定された微粒子の量に基づいて、送風ユニットが吹き出す気流の量を変化させることを特徴としたものであり、これにより所期の目的を達成するものである。
【発明の効果】
【０００９】
本開示によれば、微粒子が少ない空間を作ることができる。
【図面の簡単な説明】
【００１０】

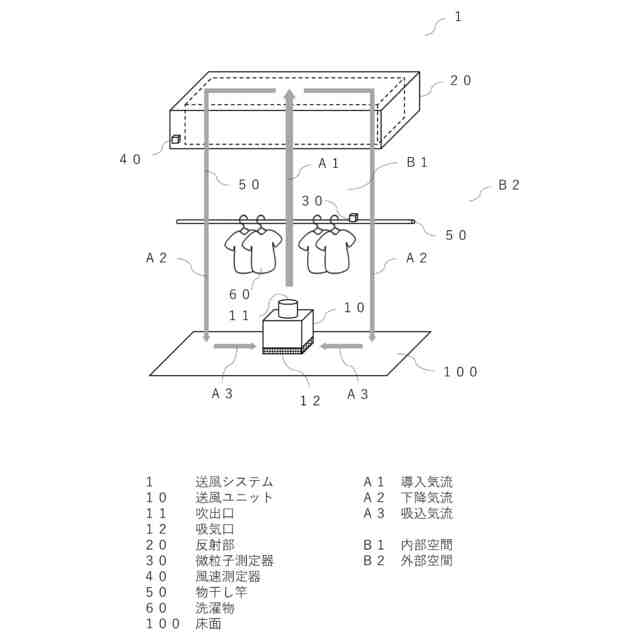

本実施例１に係る送風システムの構成を示す斜視図

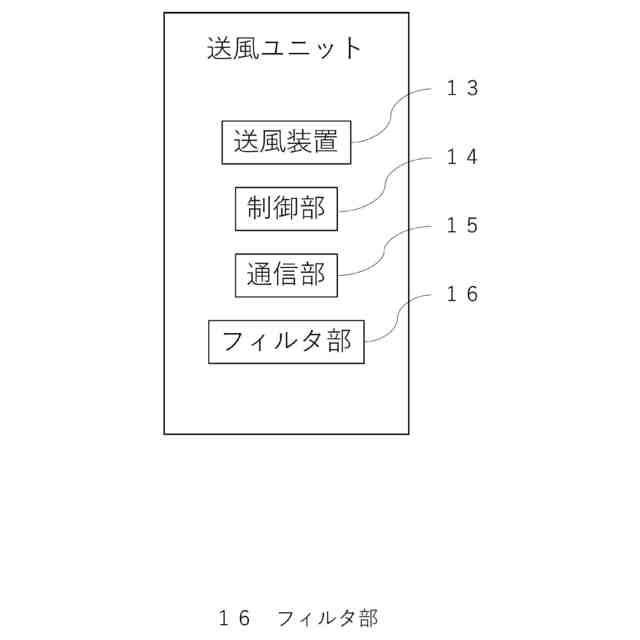

同送風ユニットの構成を示すブロック図

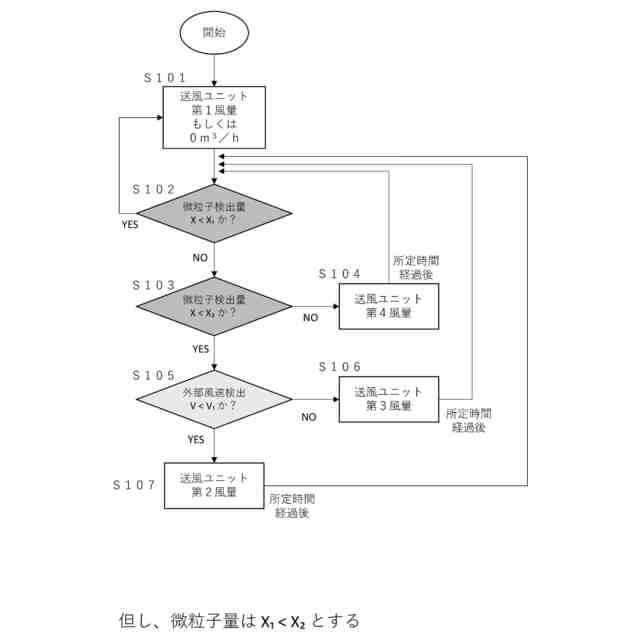

同送風システムのフローチャート図
本実施例２に係る送風ユニットの構成を示すブロック図

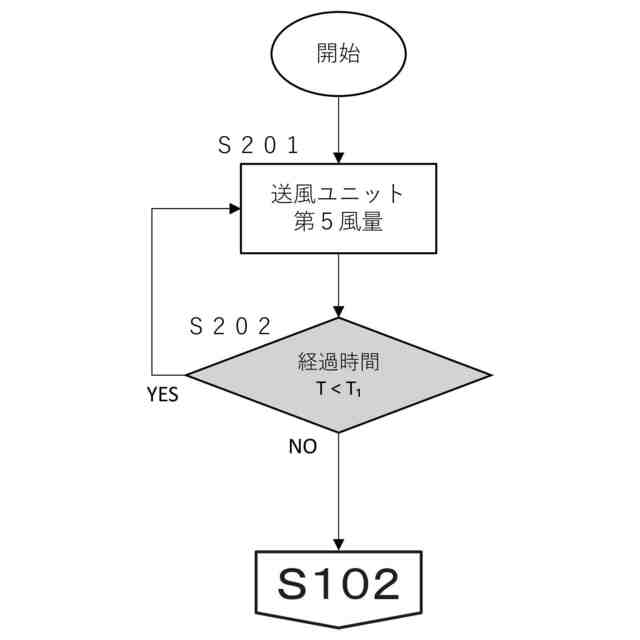

同送風システムのフローチャート図
【発明を実施するための形態】
（【００１１】以降は省略されています）
