特許ウォッチ

公開番号2025106726
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000287
出願日2024-01-04
発明の名称繊維用集束剤および繊維
出願人竹本油脂株式会社
代理人弁理士法人R&C
主分類D06M 15/55 20060101AFI20250709BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】水溶液の状態となったときに結晶化を抑制することができ、かつ、集束性に優れた繊維用集束剤を提供する。
【解決手段】化学式(1)で表されるエポキシ樹脂(A)および非イオン性界面活性剤(B)を含有する繊維用集束剤であって、化学式(1)において、nが1であるエポキシ樹脂(A1)、nが2であるエポキシ樹脂(A2)、nが3であるエポキシ樹脂(A3)、及びnが4であるエポキシ樹脂(A4)を含有することを特徴とする繊維用集束剤。

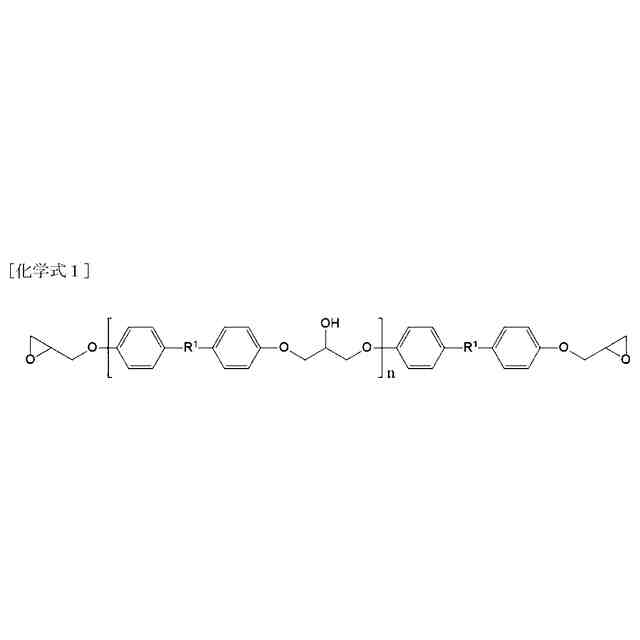

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025106726000007.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">31</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">168</com:WidthMeasure> </com:Image> R¹:C1～C3のアルキレン基、n:0以上20以下の整数
【選択図】なし
特許請求の範囲【請求項１】
下記化学式（１）で表されるエポキシ樹脂（Ａ）および非イオン性界面活性剤（Ｂ）を含有する繊維用集束剤であって、
下記化学式（１）において、ｎが１であるエポキシ樹脂（Ａ１）、ｎが２であるエポキシ樹脂（Ａ２）、ｎが３であるエポキシ樹脂（Ａ３）、及びｎが４であるエポキシ樹脂（Ａ４）を含有することを特徴とする繊維用集束剤。
TIFF
2025106726000006.tif
31
168
Ｒ
１
：Ｃ１～Ｃ３のアルキレン基
ｎ：０以上２０以下の整数
続きを表示（約 730 文字）【請求項２】
前記エポキシ樹脂（Ａ１）および前記エポキシ樹脂（Ａ３）の合計質量をＷ１、前記エポキシ樹脂（Ａ２）および前記エポキシ樹脂（Ａ４）の合計質量をＷ２としたとき、Ｗ１／Ｗ２の値が０．１５以上５以下である請求項１に記載の繊維用集束剤。
【請求項３】
前記Ｗ１／Ｗ２の値が０．３以上２未満である請求項２に記載の繊維用集束剤。
【請求項４】
前記エポキシ樹脂（Ａ）および前記非イオン性界面活性剤（Ｂ）の含有割合の合計を１００質量％としたとき、前記エポキシ樹脂（Ａ）を１０～９０質量％、および前記非イオン性界面活性剤（Ｂ）を１０～９０質量％の割合で含有する請求項１に記載の繊維用集束剤。
【請求項５】
前記エポキシ樹脂（Ａ）以外のエポキシ樹脂、ポリエステル樹脂、ウレタン樹脂およびビニルエステル樹脂から選ばれる少なくとも１つの樹脂（Ｃ）をさらに含有する請求項１に記載の繊維用集束剤。
【請求項６】
前記エポキシ樹脂（Ａ）、前記非イオン性界面活性剤（Ｂ）および前記樹脂（Ｃ）の含有割合の合計を１００質量％としたとき、前記エポキシ樹脂（Ａ）を１０～９０質量％、前記非イオン性界面活性剤（Ｂ）を１０～９０質量％および前記樹脂（Ｃ）を０～８０質量％（０を除く）の割合で含有する請求項５に記載の繊維用集束剤。
【請求項７】
請求項１～６の何れか一項に記載の繊維用集束剤が付着していることを特徴とする繊維。
【請求項８】
強化繊維である請求項７に記載の繊維。
【請求項９】
炭素繊維またはガラス繊維に前記繊維用集束剤が付着している請求項７に記載の繊維。

発明の詳細な説明【技術分野】
【０００１】
本発明は、繊維用集束剤および繊維に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
集束剤は、炭素繊維などの繊維材料に塗布される薬剤であり、繊維材料の損傷を抑える、繊維材料の集束性を高める、などの目的で使用される。
【０００３】
特許文献１には、下記化学式（２）で表されるビスフェノール型エポキシ樹脂（Ａ）と、非イオン性界面活性剤（Ｂ）と、を含有する繊維用集束剤組成物であって、
ビスフェノール型エポキシ樹脂（Ａ）が、少なくとも、下記化学式（２）中のｎが０または１のエポキシ樹脂（Ａ１）と、下記化学式（２）中のｎが２以上のエポキシ樹脂（Ａ２）と、を含み、ビスフェノール型エポキシ樹脂（Ａ）１分子あたりの下記化学式（２）中のｎは２０以下であり、
下記化学式（２）中のｎが０または１のエポキシ樹脂（Ａ１）の総重量Ｗ１と、下記化学式（２）中のｎが２以上のエポキシ樹脂（Ａ２）の総重量Ｗ２との比（Ｗ１／Ｗ２）が１５／８５～９０／１０であり、
ビスフェノール型エポキシ樹脂（Ａ）は、前記化学式（２）中のｎが０のエポキシ樹脂、前記化学式（２）中のｎが２のエポキシ樹脂及び前記化学式（２）中のｎが４以上のエポキシ樹脂を含む繊維用集束剤組成物が記載してある。
【０００４】

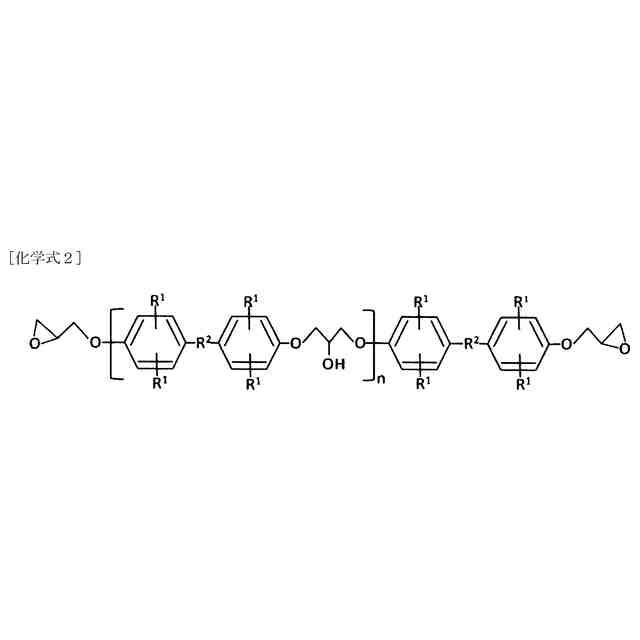

TIFF
2025106726000001.tif
40
168
【０００５】
式中、Ｒ
１
はそれぞれ独立に水素原子、炭素原子数１～４のアルキル基または炭素原子数１～４のアルコキシ基であり、Ｒ
２
はそれぞれ独立にメチレン基又はイソプロピリデン基のいずれかで表される構造部位であり、ｎは０以上の整数である。
【０００６】
特許文献１に記載の集束剤は、集束性に優れ、かつ繊維とマトリックス樹脂との接着性に優れたものとなっていた。
【先行技術文献】
【特許文献】
【０００７】
特許第７２２０３２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に記載の集束剤は、水溶液の状態となったときに集束剤の成分の一部が結晶化することがあった。当該結晶化が集束剤の保存中に発生すれば、集束剤の使用に際して使い難くなるといった不都合が生じていた。
【０００９】
従って、本発明の目的は、水溶液の状態となったときに結晶化を抑制することができ、かつ、集束性に優れた繊維用集束剤を提供することにある。
【課題を解決するための手段】
【００１０】
上記目的を達成するための本発明に係る繊維用集束剤は、下記化学式（１）で表されるエポキシ樹脂（Ａ）および非イオン性界面活性剤（Ｂ）を含有する繊維用集束剤であって、その特徴構成は、下記化学式（１）において、ｎが１であるエポキシ樹脂（Ａ１）、ｎが２であるエポキシ樹脂（Ａ２）、ｎが３であるエポキシ樹脂（Ａ３）、及びｎが４であるエポキシ樹脂（Ａ４）を含有することを特徴とする点にある。

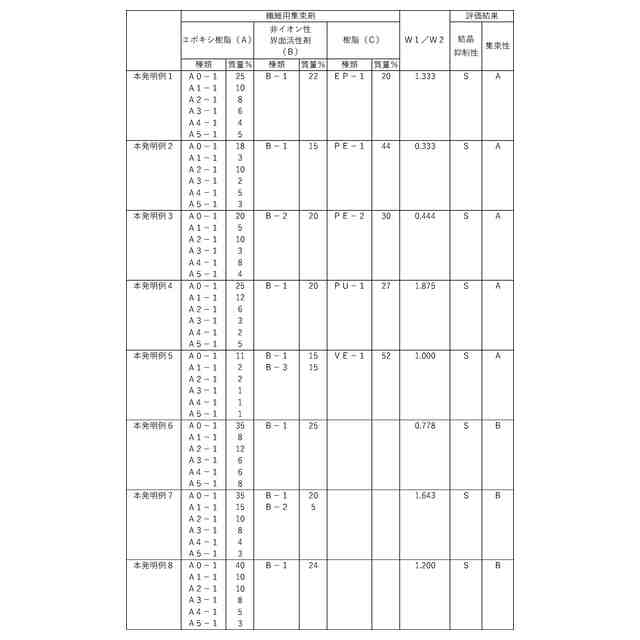

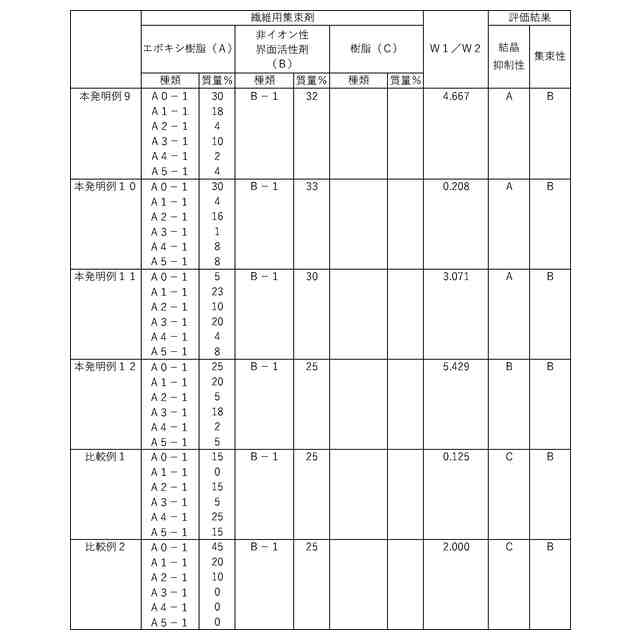

（【００１１】以降は省略されています）

関連特許
