特許ウォッチ

公開番号2025106727
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000288
出願日2024-01-04
発明の名称繊維用集束剤および繊維
出願人竹本油脂株式会社
代理人弁理士法人R&C
主分類D06M 15/263 20060101AFI20250709BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】水溶液の状態となったときに結晶化を抑制することができ、かつ、集束性に優れた繊維用集束剤を提供する。
【解決手段】化学式(1)で表されるビニルエステル樹脂(A)、及び非イオン性界面活性剤(B)を含有する繊維用集束剤であって、化学式(1)において、nが1であるビニルエステル樹脂(A1)、nが2であるビニルエステル樹脂(A2)、nが3であるビニルエステル樹脂(A3)、及びnが4であるビニルエステル樹脂(A4)を含有することを特徴とする繊維用集束剤。

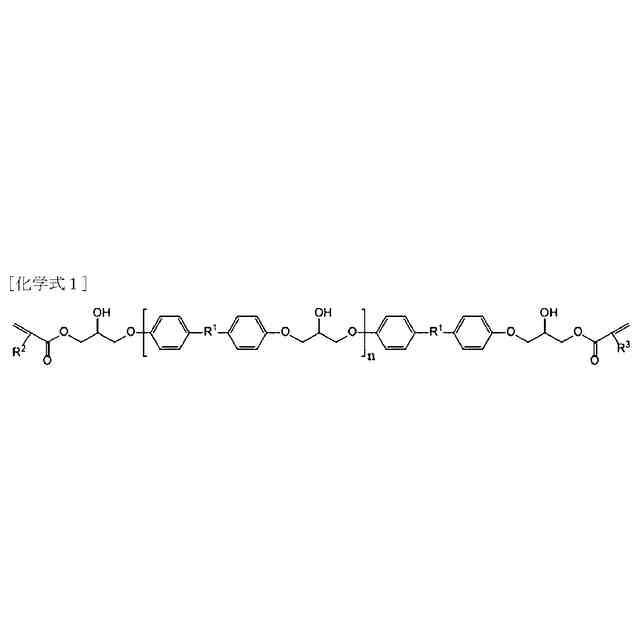

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025106727000011.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">22</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">144</com:WidthMeasure> </com:Image> R¹:それぞれ独立に炭素数1～3のアルキレン基、R²,R³:それぞれ独立に水素原子または炭素数1～4のアルキル基、n:0以上20以下の整数
【選択図】なし
特許請求の範囲【請求項１】
下記化学式（１）で表されるビニルエステル樹脂（Ａ）、及び非イオン性界面活性剤（Ｂ）を含有する繊維用集束剤であって、
下記化学式（１）において、ｎが１であるビニルエステル樹脂（Ａ１）、ｎが２であるビニルエステル樹脂（Ａ２）、ｎが３であるビニルエステル樹脂（Ａ３）、及びｎが４であるビニルエステル樹脂（Ａ４）を含有することを特徴とする繊維用集束剤。
TIFF
2025106727000010.tif
22
144
Ｒ
１
：それぞれ独立に炭素数１～３のアルキレン基
Ｒ
２
，Ｒ
３
：それぞれ独立に水素原子、または炭素数１～４のアルキル基
ｎ：０以上２０以下の整数
続きを表示（約 750 文字）【請求項２】
前記ビニルエステル樹脂（Ａ１）および前記ビニルエステル樹脂（Ａ３）の合計質量をＷ１、前記ビニルエステル樹脂（Ａ２）および前記ビニルエステル樹脂（Ａ４）の合計質量をＷ２としたとき、Ｗ１／Ｗ２の値が０．１５以上５以下である請求項１に記載の繊維用集束剤。
【請求項３】
前記Ｗ１／Ｗ２の値が０．３以上２未満である請求項２に記載の繊維用集束剤。
【請求項４】
前記ビニルエステル樹脂（Ａ）および前記非イオン性界面活性剤（Ｂ）の含有割合の合計を１００質量％としたとき、前記ビニルエステル樹脂（Ａ）を１０～９０質量％、および前記非イオン性界面活性剤（Ｂ）を１０～９０質量％の割合で含有する請求項１に記載の繊維用集束剤。
【請求項５】
前記ビニルエステル樹脂（Ａ）以外のビニルエステル樹脂、エポキシ樹脂、ポリエステル樹脂、及びウレタン樹脂から選ばれる少なくとも１つの樹脂（Ｃ）をさらに含有する請求項１に記載の繊維用集束剤。
【請求項６】
前記ビニルエステル樹脂（Ａ）、前記非イオン性界面活性剤（Ｂ）および前記樹脂（Ｃ）の含有割合の合計を１００質量％としたとき、前記ビニルエステル樹脂（Ａ）を１０～９０質量％、前記非イオン性界面活性剤（Ｂ）を５～８５質量％、及び前記樹脂（Ｃ）を５～８５質量％の割合で含有する請求項５に記載の繊維用集束剤。
【請求項７】
請求項１～６の何れか一項に記載の繊維用集束剤が付着していることを特徴とする繊維。
【請求項８】
強化繊維である請求項７に記載の繊維。
【請求項９】
炭素繊維またはガラス繊維に前記繊維用集束剤が付着している請求項７に記載の繊維。

発明の詳細な説明【技術分野】
【０００１】
本発明は、繊維用集束剤および繊維に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
集束剤は、炭素繊維などの繊維材料に塗布される薬剤であり、繊維材料の損傷を抑える、繊維材料の集束性を高める、などの目的で使用される。
【０００３】
特許文献１には、下記化学式（４）で表されるビニルエステル樹脂（Ａ）と、非イオン界面活性剤（Ｂ）と、を含有する繊維用集束剤組成物であって、
ビニルエステル樹脂（Ａ）が、少なくとも、下記化学式（４）中のｎが０または１のビニルエステル樹脂（Ａ１）と、下記化学式（４）中のｎが２以上のビニルエステル樹脂（Ａ２）と、を含み、ビニルエステル樹脂（Ａ）１分子あたりの下記化学式（４）中のｎは２０以下であり、
下記化学式（４）中のｎが０または１のビニルエステル樹脂（Ａ１）の総重量Ｗ１と、
下記化学式（４）中のｎが２以上のビニルエステル樹脂（Ａ２）の総重量Ｗ２との比（Ｗ
１／Ｗ２）が１５／８５～９０／１０である繊維用集束剤組成物が記載してある。

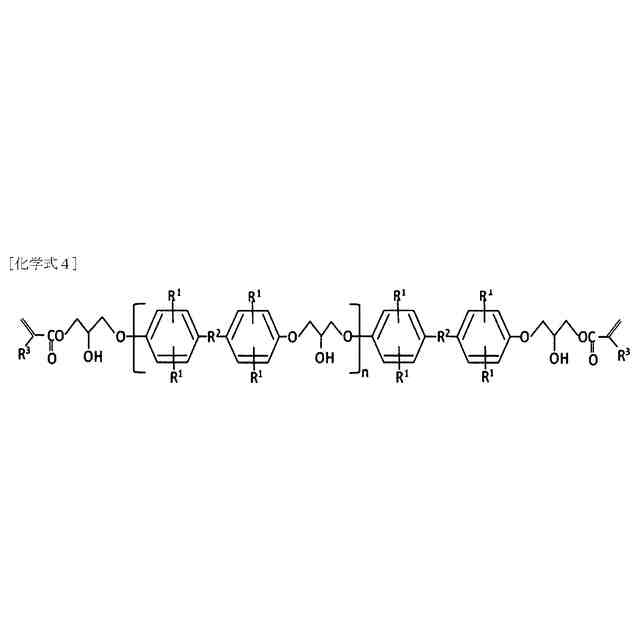

TIFF
2025106727000001.tif
32
144
【０００４】
式中、Ｒ
１
はそれぞれ独立に水素原子、炭素原子数１～４のアルキル基または炭素原子数１～４のアルコキシ基であり、Ｒ
２
はそれぞれ独立にメチレン基又はイソプロピリデン基のいずれかで表される構造部位であり、Ｒ
３
はそれぞれ独立に水素原子、炭素原子数１～４のアルキル基であり、ｎは０以上の整数である。
【０００５】
特許文献１に記載の集束剤は、集束性に優れ、かつ繊維とマトリックス樹脂との接着性に優れたものとなっていた。
【先行技術文献】
【特許文献】
【０００６】
特許第７２４８８５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載の集束剤は、水溶液の状態となったときに集束剤の成分の一部が結晶化することがあった。当該結晶化が集束剤の保存中に発生すれば、集束剤の使用に際して使い難くなるといった不都合が生じていた。
【０００８】
従って、本発明の目的は、水溶液の状態となったときに結晶化を抑制することができ、かつ、集束性に優れた繊維用集束剤を提供することにある。
【課題を解決するための手段】
【０００９】
上記目的を達成するための本発明に係る繊維用集束剤は、下記化学式（１）で表されるビニルエステル樹脂（Ａ）、及び非イオン性界面活性剤（Ｂ）を含有する繊維用集束剤であって、下記化学式（１）において、ｎが１であるビニルエステル樹脂（Ａ１）、ｎが２であるビニルエステル樹脂（Ａ２）、ｎが３であるビニルエステル樹脂（Ａ３）、及びｎが４であるビニルエステル樹脂（Ａ４）を含有することを特徴とする点にある。
【００１０】
TIFF
2025106727000002.tif
22
144

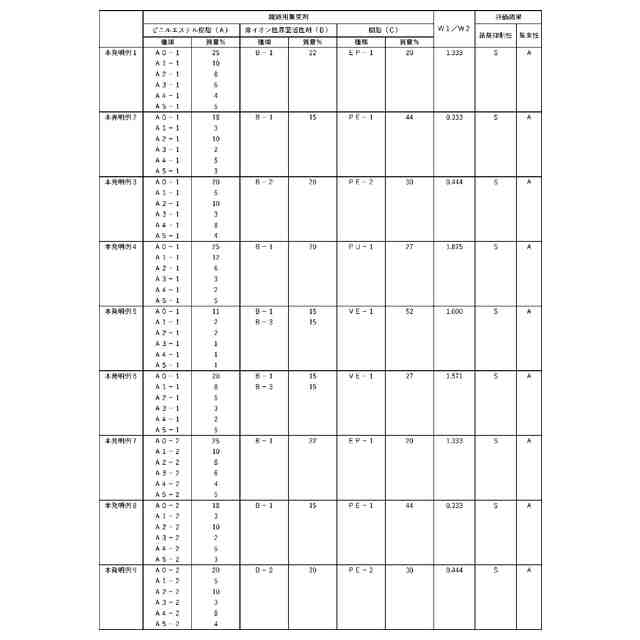

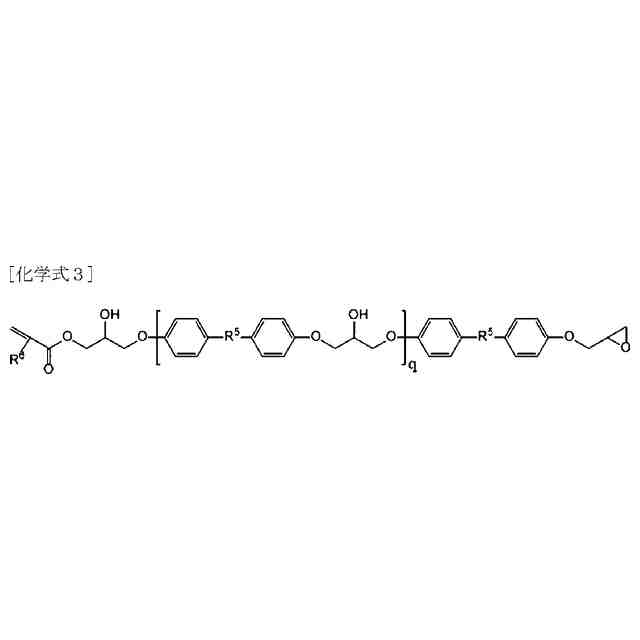

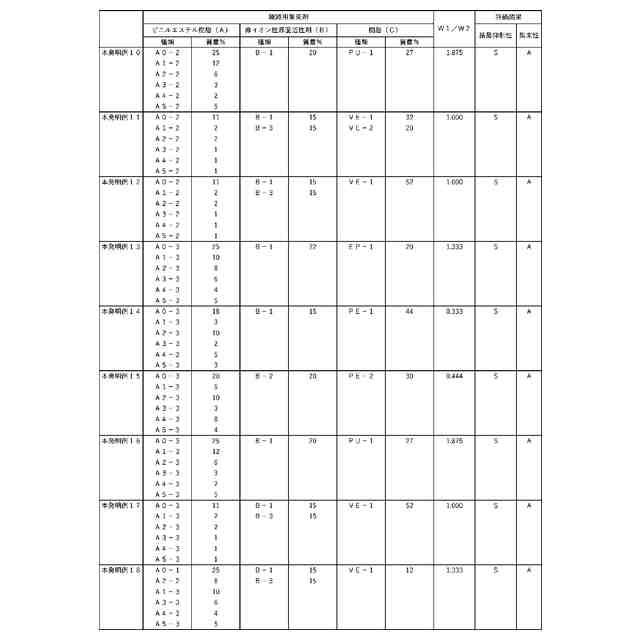

（【００１１】以降は省略されています）

関連特許
