公開番号2025104383
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222102
出願日2023-12-28
発明の名称テント
出願人株式会社スノーピーク
代理人個人,個人,個人,個人
主分類E04H 15/32 20060101AFI20250703BHJP(建築物)
要約【課題】テントの開口部を静かに開閉する。
【解決手段】部分シート43は、側辺部431が開口部46の第1縁部461に沿ったシート42に固定され、部分シート43の中央側を挟んで反対側の側辺部433はシート42に固定されていない。開口部46の第1縁部461を除いた第2縁部に沿ったシート42に係止部が設けられると共に、係止部に向かうように他方側に張力を付与する開閉機構が設けられている。
【選択図】図3
特許請求の範囲【請求項１】
開口部が設けられたシートと、
前記開口部を開閉可能に覆う部分シートと、を備え、
前記部分シートは、一方側が前記開口部の第１縁部に沿った前記シートに固定され、前記部分シートの中央側を挟んで前記一方側とは反対側の他方側は前記シートに固定されておらず、
前記開口部の前記第１縁部を除いた第２縁部に沿った前記シートに係止部が設けられると共に、前記係止部に向かうように前記他方側に張力を付与する開閉機構が設けられている、テント。
続きを表示（約 790 文字）【請求項２】
前記係止部は、前記開口部を挟んで前記第１縁部とは反対側における前記第２縁部に沿った領域に設けられている、請求項１に記載のテント。
【請求項３】
前記係止部は、異なる位置に設けられる第１係止部及び第２係止部を含み、
前記開閉機構は、前記第１係止部に向かうように前記部分シートの他方側に張力を付与する第１開閉機構と、前記第２係止部に向かうように前記部分シートの他方側に張力を付与する第２開閉機構と、を含む、請求項１又は２に記載のテント。
【請求項４】
前記第２縁部は、前記第１縁部と前記開口部の中央側を挟んで配置される対向縁部と、前記第１縁部と前記対向縁部とを繋ぎ互いに対向配置される第１連結縁部及び第２連結縁部と、を含み、
前記第１係止部は、前記対向縁部に沿った領域と前記第１連結縁部に沿った領域とが繋がる領域に設けられ、
前記第２係止部は、前記対向縁部に沿った領域と前記第２連結縁部に沿った領域とが繋がる領域に設けられている、請求項３に記載のテント。
【請求項５】
前記開閉機構は、外力が付与されると伸び、外力が除去されると原寸に戻る弾性紐を含む、請求項１に記載のテント。
【請求項６】
前記開閉機構は、前記弾性紐に繋がる連結紐と、前記係止部に設けられると共に前記連結紐が沿う方向を変更する方向転換部と、を含み、
前記弾性紐の前記連結紐に繋がる一端とは反対側の他端が前記シートに固定され、
前記連結紐の前記弾性紐に繋がる一端とは反対側の他端が前記部分シートに固定されている、請求項５に記載のテント。
【請求項７】
前記弾性紐の他端は、前記方向転換部よりも前記第１縁部側において前記シートに固定されている、請求項６に記載のテント。

発明の詳細な説明【技術分野】
【０００１】
本開示は、テントに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
下記特許文献１には、開口部が設けられたテントが開示されている。テントの開口部は、スライドファスナーで開閉可能なように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開平８－７４４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、スライドファスナーの引手であるスライダーを持って、開口部に沿って動かすことで開閉動作を行っている。スライドファスナーは、一対のテープに噛み合わせ用の務歯を多数並べたものであ。スライドファスナーは、スライダーを動かすことで務歯が噛み合ったり、噛み合わせが解除されたりという動作を行う。
【０００５】
スライドファスナーは汎用性の高い開閉機構であるが、務歯の噛み合わせ時や解除時に音が発生する。例えば、複数人が就寝中のテントにおいて一人が外に出ようとすると、スライドファスナーの音が発生し、他の人の安眠を妨げる可能性がある。また、スライドファスナーに限らず面ファスナーといった他のファスナーであっても、何らかの噛み合わせ機構を用いているため、音発生の懸念を解消することができない。
【０００６】
本開示は、テントの開口部を静かに開閉することを目的とする。
【課題を解決するための手段】
【０００７】
本開示はテントであって、開口部が設けられたシートと、開口部を開閉可能に覆う部分シートと、を備えている。部分シートは、一方側が開口部の第１縁部に沿ったシートに固定され、部分シートの中央側を挟んで一方側とは反対側の他方側はシートに固定されておらず、開口部の第１縁部を除いた第２縁部に沿ったシートに係止部が設けられると共に、係止部に向かうように他方側に張力を付与する開閉機構が設けられている。
【発明の効果】
【０００８】
本開示によれば、テントの開口部を静かに開閉することができる。
【図面の簡単な説明】
【０００９】
図１は、本実施形態に係るテントを示す外観図である。

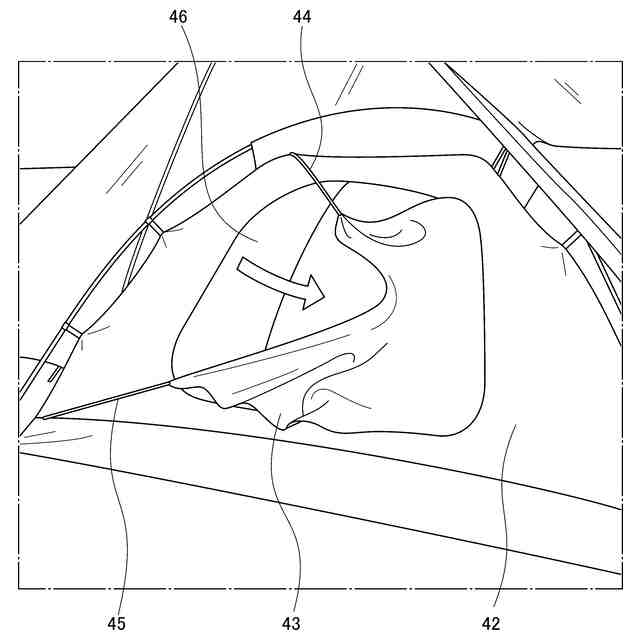

図２は、図１の部分シートを開いた状態を示す図である。

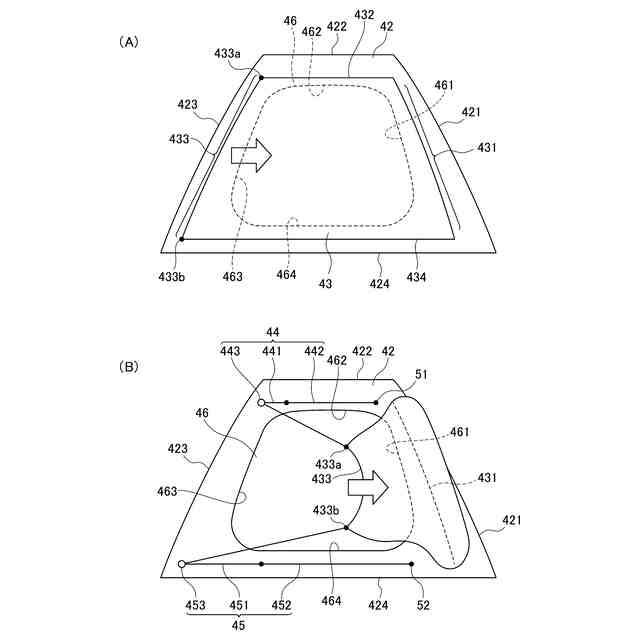

図３は、図１の状態及び図２の状態を模式的に示す動作説明図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら本実施形態について説明する。説明の理解を容易にするため、各図面において同一の構成要素に対しては可能な限り同一の符号を付して、重複する説明は省略する。
（【００１１】以降は省略されています）
