公開番号2025101776
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218760
出願日2023-12-26
発明の名称光触媒型空気清浄機および空気の浄化方法
出願人株式会社浜松パルス
代理人個人
主分類A61L 9/00 20060101AFI20250701BHJP(医学または獣医学;衛生学)
要約【課題】光触媒フィルタによる空気の清浄効率を向上させることができる光触媒型空気清浄機および空気の浄化方法を提供する。

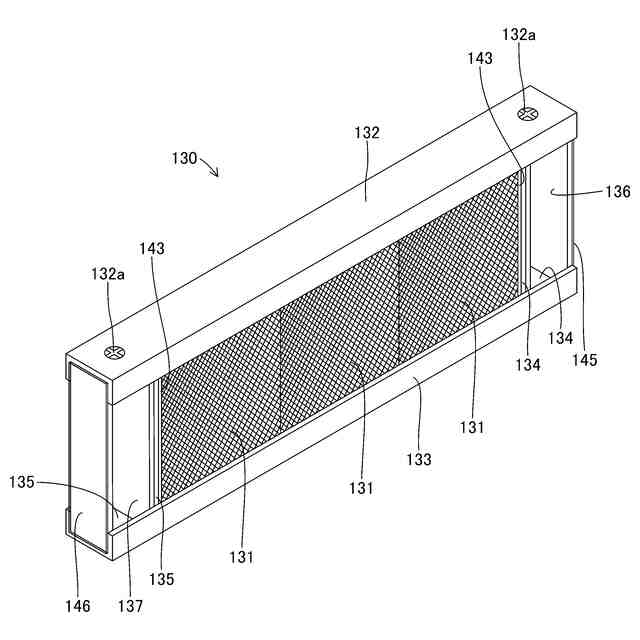

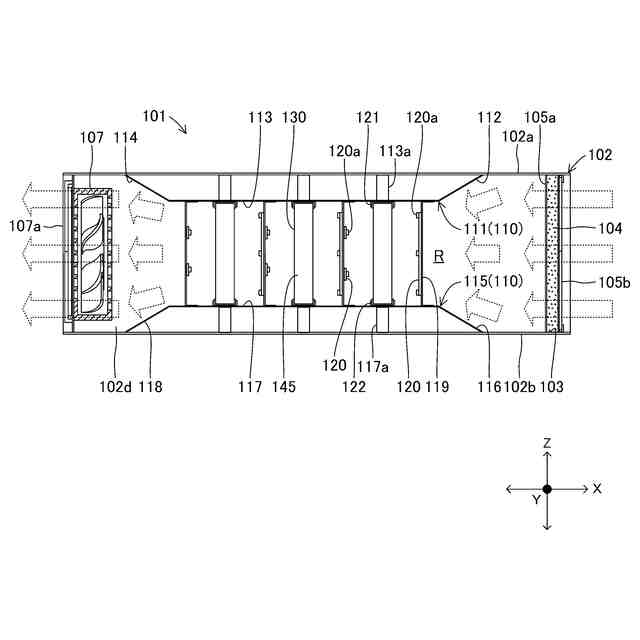

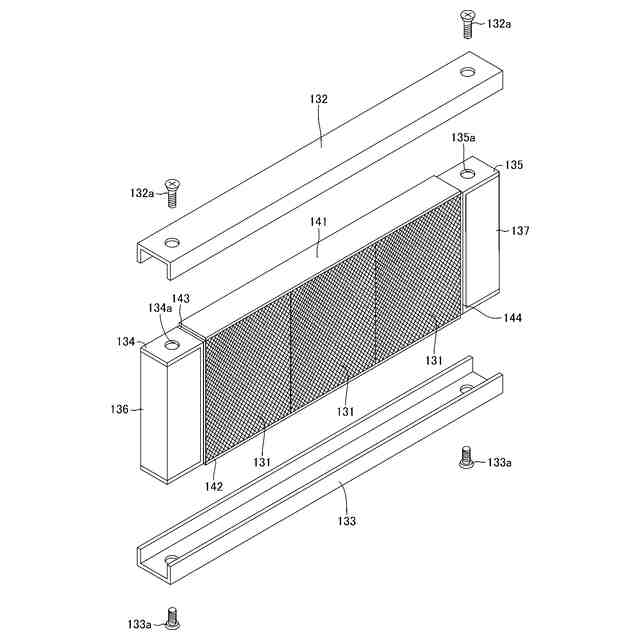

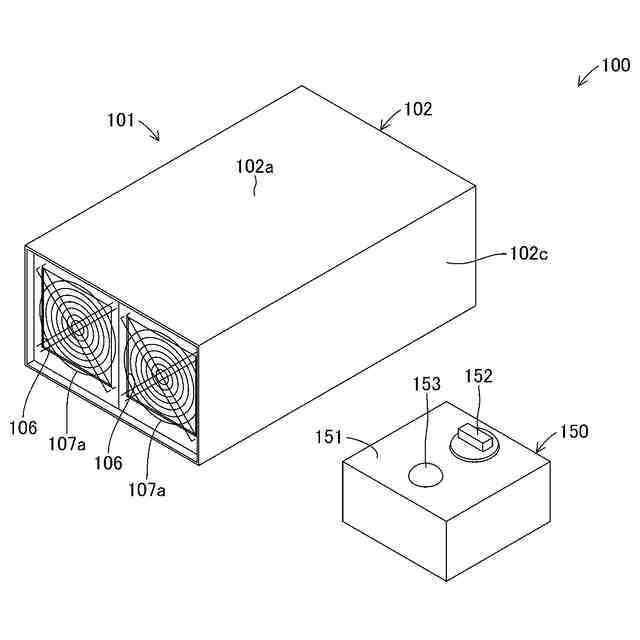

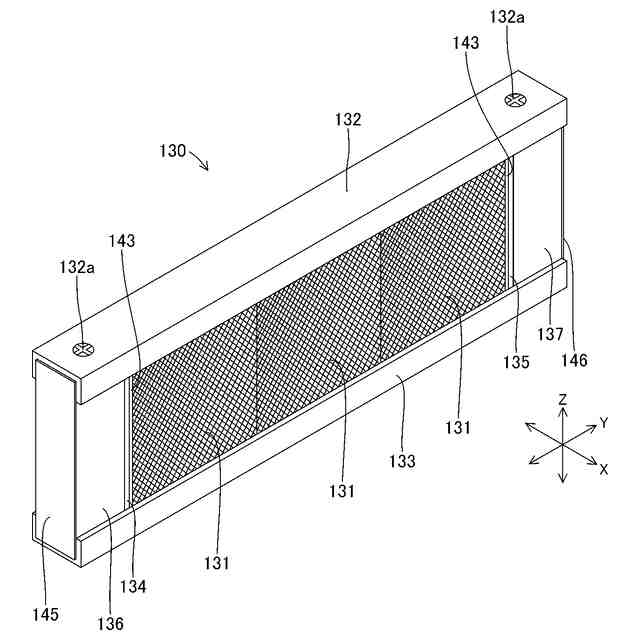

【解決手段】光触媒型空気清浄機100は、清浄機本体101と操作ボックス150とを備えている。清浄機本体101は、箱型の筐体102を備えている。筐体102内には、筐体102内に空気を導入するための送風機107、導入した空気を浄化する光触媒を備えた光触媒担持体131および同光触媒担持体131に触媒作用を作用させる光を照射する光源120aをそれぞれ備えている。光触媒担持体131は、筐体102内にて弾性支持体141,142,143,144によって弾性的に支持されている。弾性支持体141～144は、発泡樹脂製のシート体で構成されている。操作ボックス150は、送風機107および光源120aを作動させるため操作子152および作動状況を表示するための作動ランプ153を備えている。
【選択図】図1
特許請求の範囲【請求項１】
筐体内に空気を浄化する光触媒と同光触媒に触媒作用を作用させる光を照射する光源とをそれぞれ有した光触媒型空気清浄機であって、
前記光触媒は、
前記筐体内にて弾性的に支持されていることを特徴とする光触媒型空気清浄機。
続きを表示（約 610 文字）【請求項２】
請求項１に記載した光触媒型空気清浄機において、さらに、
前記光触媒側に空気を送るまたは同光触媒側から空気を吸引する送風機を備えることを特徴とする光触媒型空気清浄機。
【請求項３】
請求項１に記載した光触媒型空気清浄機において、さらに、
前記光触媒を支持して前記筐体内に取り付けられる光触媒ユニットを備え、
前記光触媒は、
前記光触媒ユニットに対して弾性的に支持されていることを特徴とする光触媒型空気清浄機。
【請求項４】
請求項３に記載した光触媒型空気清浄機において、
前記光触媒ユニットは、
前記筐体に対して着脱自在であることを特徴とする光触媒型空気清浄機。
【請求項５】
請求項１に記載した光触媒型空気清浄機において、
前記光触媒は、
同光触媒の外周部の少なくとも一部がエラストマまたはゴムを介して前記筐体に直接または間接的に支持されていることを特徴とする光触媒型空気清浄機。
【請求項６】
筐体内に空気を浄化する光触媒と同光触媒に触媒作用を作用させる光を照射する光源とをそれぞれ有した光触媒型空気清浄機における空気の浄化方法であって、
前記光触媒を前記筐体内にて弾性的に支持しておき、前記光触媒を振動させた状態で前記空気を浄化することを特徴とする空気の浄化方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光触媒を用いて空気を浄化する光触媒型空気清浄機および空気の浄化方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来から、酸化チタンなどの光触媒に紫外線などの光を照射することによる光触媒作用によって空気中の有機物の分解または細菌を死滅させる光触媒型空気清浄機がある。例えば、下記特許文献１には、光触媒フィルタおよび同光触媒に光を照射する発光ダイオードからなる光源をそれぞれ固定的に保持したフレームに送風装置を取り付けた光触媒型空気清浄機としての流体処理装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２１－５１１６１号公報
【０００４】
しかしながら、上記特許文献１に記載された光触媒型空気清浄機においては、光触媒フィルタによる空気の清浄効率の向上は常に求められるものである。
【０００５】
本発明は上記問題に対処するためなされたもので、その目的は、光触媒フィルタによる空気の清浄効率を向上させることができる光触媒型空気清浄機および空気の浄化方法を提供することにある。
【発明の概要】
【０００６】
上記目的を達成するため、本発明の特徴は、筐体内に空気を浄化する光触媒と同光触媒に触媒作用を作用させる光を照射する光源とをそれぞれ有した光触媒型空気清浄機であって、光触媒は、筐体内にて弾性的に支持されていることにある。
【０００７】
これによれば、光触媒型空気清浄機は、光触媒が筐体内にて弾性的に支持されているため、光触媒に対して空気が接触する機会が増加して空気の清浄効率を向上させることができる。
【０００８】
また、本発明の他の特徴は、前記光触媒型空気清浄機において、さらに、光触媒側に空気を送るまたは同光触媒側から空気を吸引する送風機を備えることにある。
【０００９】
これによれば、光触媒型空気清浄機は、光触媒側に空気を送るまたは同光触媒側から空気を吸引する送風機を備えているため、この送風機自身の作動または送風機による空気の流れによって光触媒が振動することで空気が接触する機会が増加して空気の清浄効率を向上させることができる。
【００１０】
また、本発明の他の特徴は、前記光触媒型空気清浄機において、さらに、光触媒を支持して筐体内に取り付けられる光触媒ユニットを備え、光触媒は、光触媒ユニットに対して弾性的に支持されていることにある。
（【００１１】以降は省略されています）
