公開番号2025100734
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025066759,2024001995
出願日2025-04-15,2017-06-12
発明の名称ユーザ機器を制御する集積回路
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人弁理士法人鷲田国際特許事務所
主分類H04B 7/06 20060101AFI20250626BHJP(電気通信技術)
要約【課題】効率的な制御情報の最小単位を提供しながら、複数サブフレーム割当てを使用すること。
【解決手段】本開示は、マルチサブフレームグラントにおけるコードワードの有効化/無効化に関する。具体的には、リソース割当てを含む別の制御パラメータが複数のサブフレームを対象に実行される場合でも、コードワードを動的かつサブフレーム単位で有効化/無効化できる。スケジューリングエンティティから被スケジューリングエンティティへの信号は、複数のサブフレーム及び各サブフレームの複数のコードワードのための共通のリソースグラントと複数のサブフレームそれぞれのコードワードの有効化/無効化を示すコードワード指示情報とを含む制御情報を含む。各サブフレームについて、そのサブフレームにおけるコードワードがコードワード指示情報に従って有効化されるか無効化されるか及び/又はどのコードワードが有効化又は無効化されるかが決定される。
【選択図】図10
特許請求の範囲【請求項１】
通信システムにおいて複数のサブフレームのためのリソースグラントを受信するユーザ機器を制御する集積回路であって、前記集積回路は、
複数のサブフレームおよび各サブフレームの複数のコードワードのための前記リソースグラントと、
前記複数のサブフレームに共通のプリコーディング指示情報と、
グラントされる複数のサブフレームに共通であり、かつ、前記各サブフレームの前記複数のコードワードそれぞれに個別の変調・符号化方式（ＭＣＳ）インジケータであって、複数のＭＣＳの１つを示す値とＭＣＳを示していない少なくとも１つの値とを含む複数の値の１つをとる、前記変調・符号化方式（ＭＣＳ）インジケータと、
を含む制御情報、を備えている信号、を受信する受信回路と、
前記複数のコードワードが第１のコードワードと第２のコードワードを含み、第１のＭＣＳインジケータがＭＣＳの１つを示す値を有し、かつ、第２のＭＣＳインジケータがＭＣＳを示していない値を有する場合であって、サブフレーム毎に異なる冗長バージョン（ＲＶ）が第１のＲＶ状態または第２のＲＶ状態を示すかに応じて、前記第１のコードワードまたは前記第２のコードワードを無効化する、制御回路と、
を有する、
集積回路。
続きを表示（約 740 文字）【請求項２】
前記ＲＶが第１のＲＶ状態を示す場合には、前記第１のコードワードが無効化され、前記ＲＶが第２のＲＶ状態を示す場合には、前記第２のコードワードが無効化される、
請求項１に記載の集積回路。
【請求項３】
前記プリコーディング指示情報が、送信プリコーディング行列指示情報（ＴＰＭＩ）と送信レイヤ数の組合せを示している、
請求項１に記載の集積回路。
【請求項４】
前記ＴＰＭＩと送信レイヤ数の組合せは、
ＴＰＭＩと送信レイヤ数の複数の事前定義される組合せのうちの、ＴＰＭＩと送信レイヤ数の組合せである、
請求項３に記載の集積回路。
【請求項５】
前記ＴＰＭＩと送信レイヤ数の組合せは、
半静的なシグナリングによって事前に設定される候補のセットにおけるＴＰＭＩと送信レイヤ数の複数の組合せのうちの、ＴＰＭＩと送信レイヤ数の組合せである、
請求項３に記載の集積回路。
【請求項６】
前記ＴＰＭＩと送信レイヤ数の組合せは、
サブフレームあたり１つのコードワードを使用するシングルレイヤ設定の場合にも選択可能である、ＴＰＭＩと送信レイヤ数の複数の事前定義される組合せのうちの、もしくは、シングルレイヤ設定の場合には選択可能ではない、ＴＰＭＩと送信レイヤ数の複数の事前定義される組合せのうちの、ＴＰＭＩと送信レイヤ数の組合せであり、シングルレイヤシステムの場合には選択可能ではないＴＰＭＩと送信レイヤ数のそれぞれの組合せを示す前記プリコーディング指示情報の値が、シングルレイヤ設定のプリコーディング指示情報における予約値である、
請求項３に記載の集積回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のサブフレームを有する通信システムにおけるスケジューリング情報のシグナリングに関し、詳細には、そのようなシグナリングを実施する装置、方法、および信号に関する。
続きを表示（約 5,200 文字）【背景技術】
【０００２】
［Long Term Evolution（ＬＴＥ）］
ＷＣＤＭＡ（登録商標）無線アクセス技術をベースとする第３世代の移動通信システム（３Ｇ）は、世界中で広範な規模で配備されつつある。この技術を機能強化または発展・進化させるうえでの最初のステップとして、高速ダウンリンクパケットアクセス（ＨＳＤＰＡ：High-Speed Downlink Packet Access）、および、エンハンストアップリンク（高速アップリンクパケットアクセス（ＨＳＵＰＡ：High-Speed Uplink Packet Access）とも称する）とが導入され、これにより、極めて競争力の高い無線アクセス技術が提供されている。
【０００３】
ユーザからのますます増大する需要に対応し、新しい無線アクセス技術（new radio access technologies）に対する競争力を確保する目的で、３ＧＰＰ（登録商標）は、Long Term Evolution（ＬＴＥ）と称される新しい移動通信システムを導入した。ＬＴＥは、今後１０年間にわたり、データおよびメディアの高速伝送ならびに大容量の音声サポートに要求されるキャリアを提供するように設計されている。高いビットレートを提供する能力は、ＬＴＥにおける重要な方策である。
【０００４】
ＬＴＥシステムは、パケットベースの効率的な無線アクセスおよび無線アクセスネットワークであり、ＩＰベースの全機能を低遅延かつ低コストで提供する。ＬＴＥでは、与えられたスペクトルを用いてフレキシブルなシステム配備を達成するために、スケーラブルな複数の送信帯域幅（例えば、１.４ＭＨｚ、３.０ＭＨｚ、５.０ＭＨｚ、１０.０ＭＨｚ、１５.０ＭＨｚ、および２０.０ＭＨｚ）が指定されている。ダウンリンクには、ＯＦＤＭ（Orthogonal Frequency Division Multiplexing：直交周波数分割多重）をベースとする無線アクセスが採用されている。なぜなら、かかる無線アクセスは、低いシンボルレートのため本質的にマルチパス干渉（ＭＰＩ：multipath interference）を受けにくく、また、サイクリックプレフィックス（ＣＰ:Cyclic Prefix）を使用しており、さらに、様々な送信帯域幅の構成に対応可能だからである。アップリンクには、ＳＣ－ＦＤＭＡ（Single-Carrier Frequency Division Multiple Access）をベースとする無線アクセスが採用されている。なぜなら、ユーザ機器（ＵＥ：User Equipment）の送信出力が限られていることを考えれば、ピークデータレートを向上させるよりも広いカバレッジエリアを提供することが優先されるからである。ＬＴＥリリース８／９では、数多くの主要なパケット無線アクセス技術（例えば、ＭＩＭＯ（Multiple Input Multiple Output）チャネル伝送技術）が採用され、高効率の制御シグナリング構造が達成されている。
【０００５】
［ＬＴＥのアーキテクチャ］
図１は、ＬＴＥの全体的なアーキテクチャを示す。Ｅ－ＵＴＲＡＮはｅＮｏｄｅＢから構成され、ｅＮｏｄｅＢは、ユーザ機器（ＵＥ）に向けのＥ－ＵＴＲＡのユーザプレーン（ＰＤＣＰ／ＲＬＣ／ＭＡＣ／ＰＨＹ）プロトコルおよび制御プレーン（ＲＲＣ：Radio Resource Control）プロトコルを終端させる。ｅＮｏｄｅＢ（ｅＮＢ）は、物理（ＰＨＹ）レイヤ、媒体アクセス制御（ＭＡＣ：Medium Access Control）レイヤ、無線リンク制御（ＲＬＣ：Radio Link Control）レイヤ、およびパケットデータ制御プロトコル（ＰＤＣＰ：Packet Data Control Protocol）レイヤ（これらのレイヤはユーザプレーンのヘッダ圧縮および暗号化の機能を含む）をホストする。ｅＮＢは、制御プレーンに対応する無線リソース制御（ＲＲＣ）機能も提供する。ｅＮＢは、無線リソース管理、アドミッション制御、スケジューリング、交渉によるアップリンクサービス品質（ＱｏＳ：Quality of Service）の実施、セル情報のブロードキャスト、ユーザプレーンデータおよび制御プレーンデータの暗号化／復号、ダウンリンク／アップリンクのユーザプレーンパケットヘッダの圧縮／復元など、多くの機能を実行する。無線リソース制御（ＲＲＣ）レイヤは、無線インタフェースにおけるＵＥとｅＮＢとの間の通信と、いくつかのセルを横切って移動するＵＥのモビリティを制御する。ＲＲＣプロトコルは、ＮＡＳ情報の伝送もサポートする。RRC_IDLEのＵＥに対しては、ＲＲＣはネットワークからの着信呼の通知をサポートする。ＲＲＣ接続制御は、ＲＲＣ接続の確立、変更および解除に関連する全ての手順（ページング、測定の設定および報告、無線リソースの設定、最初のセキュリティ起動、シグナリング無線ベアラ（ＳＲＢ：Signalling Radio Bearer）およびユーザデータを伝える無線ベアラ（データ無線ベアラ（ＤＲＢ：Data Radio Bearer））の確立を含む）をカバーする。複数のｅＮｏｄｅＢは、Ｘ２インタフェースによって互いに接続されている。
【０００６】
また、複数のｅＮｏｄｅＢは、Ｓ１インタフェースによってＥＰＣ（Evolved Packet Core）、より具体的には、Ｓ１－ＭＭＥによってＭＭＥ（Mobility Management Entity：移動管理エンティティ）、Ｓ１－Ｕによってサービングゲートウェイ（ＳＧＷ：Serving Gateway）に接続されている。Ｓ１インタフェースは、ＭＭＥ／サービングゲートウェイとｅＮｏｄｅＢとの間の多対多関係をサポートする。ＳＧＷは、ユーザデータパケットをルーティングして転送する一方で、ｅＮｏｄｅＢ間のハンドオーバー時におけるユーザプレーンのモビリティアンカーとして機能する。さらに、ＳＧＷは、ＬＴＥと別の３ＧＰＰ技術との間のモビリティのためのアンカー（Ｓ４インタフェースを終端させ、２Ｇ／３ＧシステムとＰＤＮＧＷとの間でトラフィックを中継する）として機能する。ＳＧＷは、アイドル状態のユーザ機器に対しては、ダウンリンクデータ経路を終端させ、そのユーザ機器へのダウンリンクデータが到着したときにページングをトリガーする。ＳＧＷは、ユーザ機器のコンテキスト（例えばＩＰベアラサービスのパラメータ、またはネットワーク内部ルーティング情報）を管理および格納する。さらに、ＳＧＷは、合法傍受（lawful interception）の場合にユーザトラフィックの複製を実行する。
【０００７】
ＭＭＥは、ＬＴＥのアクセスネットワークの主要な制御ノードである。ＭＭＥは、アイドルモードのユーザ機器の追跡およびページング手順（再送信を含む）の役割を担う。ＭＭＥは、ベアラのアクティブ化／非アクティブ化プロセスに関与する。さらには、ＭＭＥは、最初のアタッチ時と、コアネットワーク（ＣＮ：Core Network）ノードの再配置を伴うＬＴＥ内ハンドオーバー時とに、ユーザ機器のＳＧＷを選択する役割も担う。ＭＭＥは、（ＨＳＳと対話することによって）ユーザを認証する役割を担う。非アクセス層（ＮＡＳ：Non-Access Stratum）シグナリングはＭＭＥにおいて終端される。ＭＭＥは、一時的なＩＤを生成してユーザ機器に割り当てる役割も担う。ＭＭＥは、サービスプロバイダのＰＬＭＮ（Public Land Mobile Network）に入るためのユーザ機器の認証をチェックし、ユーザ機器のローミング制約を実施する。ＭＭＥは、ＮＡＳシグナリングの暗号化／完全性保護においてネットワーク内の終端点であり、セキュリティキーの管理を行う。シグナリングの合法傍受も、ＭＭＥによってサポートされる。さらに、ＭＭＥは、ＬＴＥのアクセスネットワークと２Ｇ／３Ｇのアクセスネットワークとの間のモビリティのための制御プレーン機能を提供し、ＳＧＳＮからのＳ３インタフェースを終端させる。さらに、ＭＭＥは、ローミングするユーザ機器のためのホームＨＳＳに向かうＳ６ａインタフェースを終端させる。
【０００８】
［ＬＴＥにおけるコンポーネントキャリア構造］

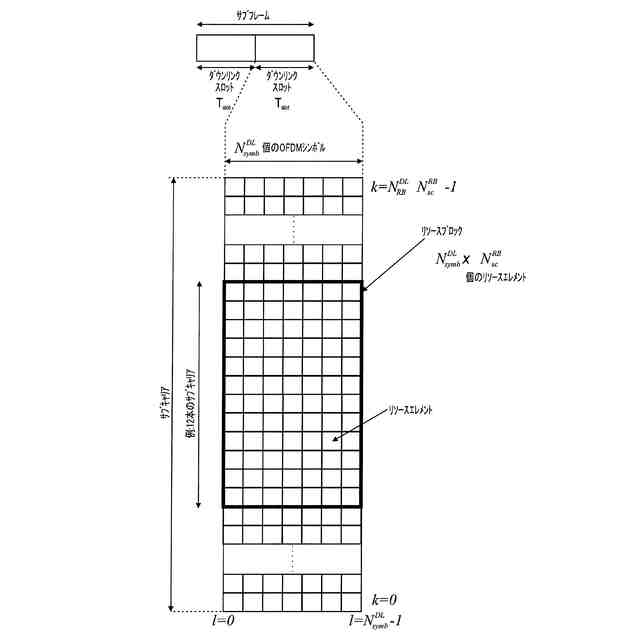

３ＧＰＰＬＴＥシステムのダウンリンクコンポーネントキャリアは、いわゆるサブフレームにおける時間－周波数領域でさらに分割される。３ＧＰＰＬＴＥにおいて、各サブフレームは、図２Ａに示すように２つのダウンリンクスロットに分割される。第１のダウンリンクスロットは、第１のＯＦＤＭシンボル内の制御チャネル領域（ＰＤＣＣＨ領域）を備える。各サブフレームは、時間領域内の所与の数のＯＦＤＭシンボルで構成され（３ＧＰＰＬＴＥ（リリース８）では１２個または１４個のＯＦＤＭシンボル）、各ＯＦＤＭシンボルはコンポーネントキャリアの帯域幅全体に広がる。したがって、ＯＦＤＭシンボルの各々は、各サブキャリアで送信されるいくつかの変調シンボルで構成される。ＬＴＥでは、各スロットにおける送信信号は、Ｎ
ＤＬ
ＲＢ
×Ｎ
ＲＢ
ｓｃ
本のサブキャリアとＮ
ＤＬ
ｓｙｍｂ
個のＯＦＤＭシンボルのリソースグリッドによって記述される。Ｎ
ＤＬ
ＲＢ
は、帯域幅の中のリソースブロックの数である。Ｎ
ＤＬ
ＲＢ
は、セルにおいて設定されているダウンリンク送信帯域幅に依存し、Ｎ
ｍｉｎ，ＤＬ
ＲＢ
≦Ｎ
ＤＬ
ＲＢ
≦Ｎ
ｍａｘ，ＤＬ
ＲＢ
を満たす。この場合、Ｎ
ｍｉｎ，ＤＬ
ＲＢ
＝６およびＮ
ｍａｘ，ＤＬ
ＲＢ
＝１１０は、それぞれ、現在のバージョンの仕様によってサポートされている最小ダウンリンク帯域幅および最大ダウンリンク帯域幅である。Ｎ
ＲＢ
ｓｃ
は、１個のリソースブロックの中のサブキャリアの数である。通常のサイクリックプレフィックスのサブフレーム構造の場合、Ｎ
ＲＢ
ｓｃ
＝１２、Ｎ
ＤＬ
ｓｙｍｂ

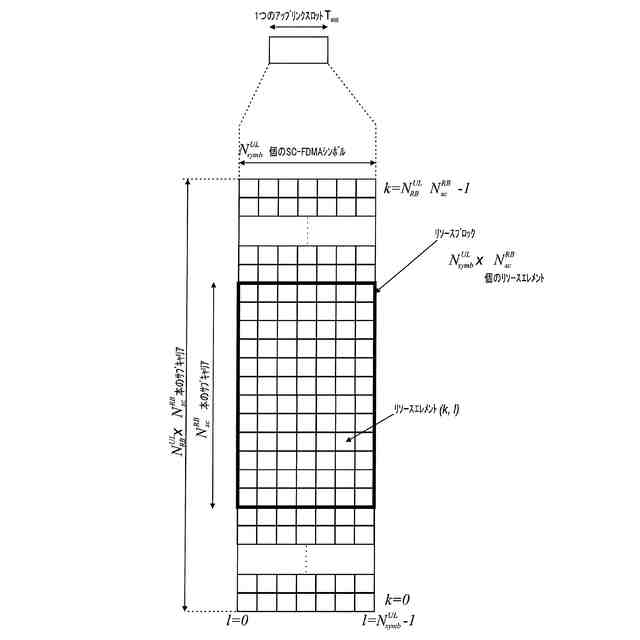

＝７である。アップリンクの場合、図２Ｂに示したグリッドが提供され、この点においては、非特許文献１の図６．２．２－１および図５．２．１－１も参照されたい。
【０００９】
例えば、３ＧＰＰＬＴＥにおいて使用されるような、例えばＯＦＤＭを使用するマルチキャリア通信システムを想定すると、スケジューラによって割り当てることができるリソースの最小単位は、１つの「リソースブロック」である。物理リソースブロック（ＰＲＢ：Physical Resource Block）は、図２に例示したように、時間領域における連続するＯＦＤＭシンボル（例えば７個のＯＦＤＭシンボル）および周波数領域における連続するサブキャリア（例えば、コンポーネントキャリアの１２本のサブキャリア）として定義される。したがって、３ＧＰＰＬＴＥ（リリース８）では、物理リソースブロックはリソースエレメントから構成され、時間領域における１つのスロットおよび周波数領域における１８０ｋＨｚに対応する（ダウンリンクリソースグリッドに関するさらなる詳細は、例えば非特許文献２の６.２節（例えばバージョン８．９．０、３ＧＰＰのウェブサイトで入手可能であり、参照により本明細書に組み込まれている）を参照）。
【００１０】
１つのサブフレームは、２つのスロットで構成される。いわゆる「通常の（normal）」ＣＰ（Cyclic Prefix）が使用されるときにはサブフレーム内に１４個のＯＦＤＭシンボルが存在し、いわゆる「拡張（extended）」ＣＰが使用されるときにはサブフレーム内に１２個のＯＦＤＭシンボルが存在する。専門用語を目的として、以下で、サブフレーム全体に広がる同じ連続するサブキャリアと同等の時間－周波数リソースは、「リソースブロックペア（resource block pair）」または同意義の「ＲＢペア（RB pair）」もしくは「ＰＲＢペア（PRB pair）」と呼ばれる。
（【００１１】以降は省略されています）
