特許ウォッチ

公開番号2025100303
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024098085
出願日2024-06-18
発明の名称光学ガラスおよび光学素子
出願人HOYA株式会社,豪雅光電科技(威海)有限公司
代理人前田・鈴木国際特許弁理士法人
主分類C03C 3/062 20060101AFI20250626BHJP(ガラス;鉱物またはスラグウール)
要約【課題】所望のアッベ数νdおよび屈折率ndを有し、色収差補正に好適な光学ガラスおよび光学素子を提供すること。
【解決手段】アッベ数νdが25.20を超え29.00以下であり、屈折率ndが1.80000以上1.85000以下であり、質量%表示で、SiO₂の含有量が20～30%であり、Nb₂O₅の含有量が35～55%であり、Nb₂O₅の含有量に対するSiO₂の含有量の質量比[SiO₂/Nb₂O₅]が0.47～0.66である光学ガラス。
【選択図】なし
特許請求の範囲【請求項１】
アッベ数νｄが２５．２０を超え２９．００以下であり、
屈折率ｎｄが１．８００００以上１．８５０００以下であり、
質量％表示で、
ＳｉＯ
2
の含有量が２０～３０％であり、
Ｎｂ
2
Ｏ
5
の含有量が３５～５５％であり、
Ｎｂ
2
Ｏ
5
の含有量に対するＳｉＯ
2
の含有量の質量比［ＳｉＯ
2
／Ｎｂ
2
Ｏ
5
］が０．４７～０．６６であり、
ＳｉＯ
2
およびＮｂ
2
Ｏ
5
の合計含有量［ＳｉＯ
2
＋Ｎｂ
2
Ｏ
5
］が６０～７５％であり、
ＳｉＯ
2
の含有量に対するＢ
2
Ｏ
3
の含有量の質量比［Ｂ
2
Ｏ
3
／ＳｉＯ
2
］が０．００～０．０７であり、
Ｌｉ
2
Ｏの含有量が６．２０％以下であり、
Ｋ
2
Ｏの含有量が０．６２％以上であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量［Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ］が１３．００～１５．６９％であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＬｉ
2
Ｏの含有量の質量比［Ｌｉ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．３４～０．４１であり、
Ｌｉ
2
続きを表示（約 370 文字）【請求項２】
比重ｄが３．３２以上３．５１以下である、請求項１に記載の光学ガラス。
【請求項３】
ＳｉＯ
2
、Ｎｂ
2
Ｏ
5
、ＺｒＯ
2
、およびアルカリ金属酸化物を含み、
アッベ数νｄが２５．２０を超え２９．００以下であり、
屈折率ｎｄが１．８００００以上１．８５０００以下であり、

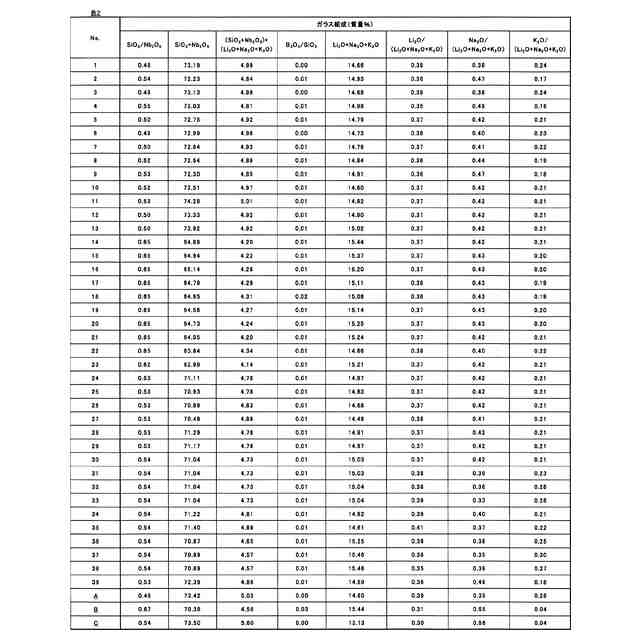

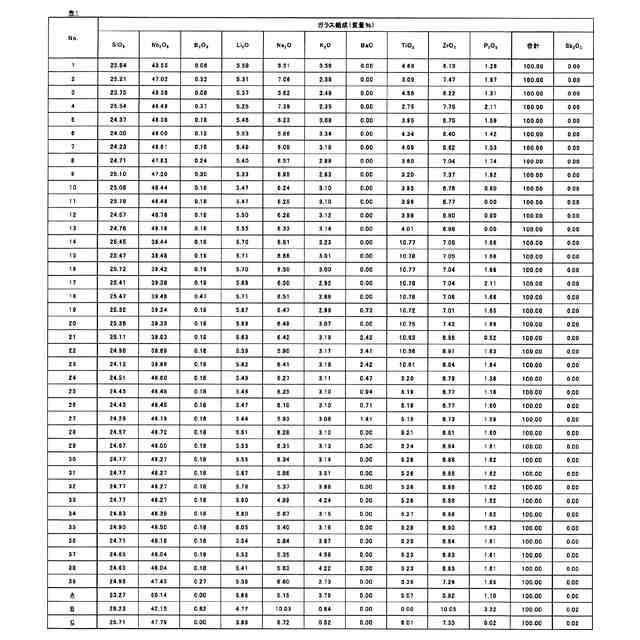

大気中でガラス転移温度Ｔｇより５０℃高い温度［Ｔｇ＋５０℃］にて１０分間加熱後、該ガラス転移温度Ｔｇより２４０℃高い温度［Ｔｇ＋２４０℃］で１０分間加熱したときに析出する、最大径が１μｍ以上である結晶の数密度が２０００個／ｋｇ以下である、光学ガラス。
【請求項４】
請求項１～３のいずれか１項に記載の光学ガラスからなる光学素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学ガラスおよび光学素子に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
光学系の設計において、高屈折率高分散性の光学ガラスは、色収差を補正し、光学系を高機能化、コンパクト化する上で利用価値が高い。
【０００３】
光学系で使用されるこのような光学ガラスの製造方法として、ガラスを再加熱して成形する、リヒートプレス製法が挙げられる。この製法において、ＳｉおよびＮｂを含むＳｉ－Ｎｂ系の高屈折率高分散性光学ガラスでは、再加熱の際に分相が生じやすい。分相が生じると、再加熱時のガラスの流動性が悪くなって所望の形状に成形できないことがある。また、この分相は、結晶の析出の原因となる。すなわち、ＳｉおよびＮｂを含むＳｉ－Ｎｂ系の高屈折率高分散性光学ガラスでは、再加熱の際に結晶が析出しやすい。再加熱の際に析出した結晶は、光学ガラスにおける失透の起点となる。したがって、再加熱の際に結晶の析出が抑制された、Ｓｉ－Ｎｂ系の高屈折率高分散性光学ガラスが求められている。
【０００４】
また、光学系の設計において、一次の色収差の補正は、異なるアッベ数を有する二種類のレンズを組合せて行われる。そのため、所望のアッベ数および屈折率を有する光学ガラスが要求される。
【０００５】
特許文献１、２には、Ｓｉ－Ｎｂ系の高屈折率高分散性光学ガラスが開示されている。しかし、いずれのガラスもアッベ数および屈折率の観点から、色収差の補正にはさらなる改善が求められる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－６４８９８号公報
特開２０２０－７２１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、このような実状に鑑みてなされ、所望のアッベ数νｄおよび屈折率ｎｄを有し、色収差補正に好適な光学ガラスおよび光学素子を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の要旨は以下のとおりである。
【０００９】
〔１〕アッベ数νｄが２５．２０を超え２９．００以下であり、
屈折率ｎｄが１．８００００以上１．８５０００以下であり、
質量％表示で、
ＳｉＯ
2
の含有量が２０～３０％であり、
Ｎｂ
2
Ｏ
5
の含有量が３５～５５％であり、
Ｎｂ
2
Ｏ
5
の含有量に対するＳｉＯ
2
の含有量の質量比［ＳｉＯ
2
／Ｎｂ
2
Ｏ
5
］が０．４７～０．６６であり、
ＳｉＯ
2
およびＮｂ
2
Ｏ
5
の合計含有量［ＳｉＯ
2
＋Ｎｂ
2
Ｏ
5
］が６０～７５％であり、
ＳｉＯ
2
の含有量に対するＢ
2
Ｏ
3
の含有量の質量比［Ｂ
2
Ｏ
3
／ＳｉＯ
2
］が０．００～０．０７であり、
Ｌｉ
2
Ｏの含有量が６．２０％以下であり、
Ｋ
2
Ｏの含有量が０．６２％以上であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量［Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ］が１３．００～１５．６９％であり、
Ｌｉ
2
Ｏ、Ｎａ
2
Ｏ、およびＫ
2
Ｏの合計含有量に対するＬｉ
2
Ｏの含有量の質量比［Ｌｉ
2
Ｏ／（Ｌｉ
2
Ｏ＋Ｎａ
2
Ｏ＋Ｋ
2
Ｏ）］が０．３４～０．４１であり、
Ｌｉ
2
【００１０】
〔２〕比重ｄが３．３２以上３．５１以下である、〔１〕に記載の光学ガラス。
（【００１１】以降は省略されています）

関連特許
