発明の名称シャワーヘッド
出願人株式会社KVK
代理人個人,個人
主分類A47K 3/28 20060101AFI20250626BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】シャワーヘッドからの水垂れの量を少なくする。

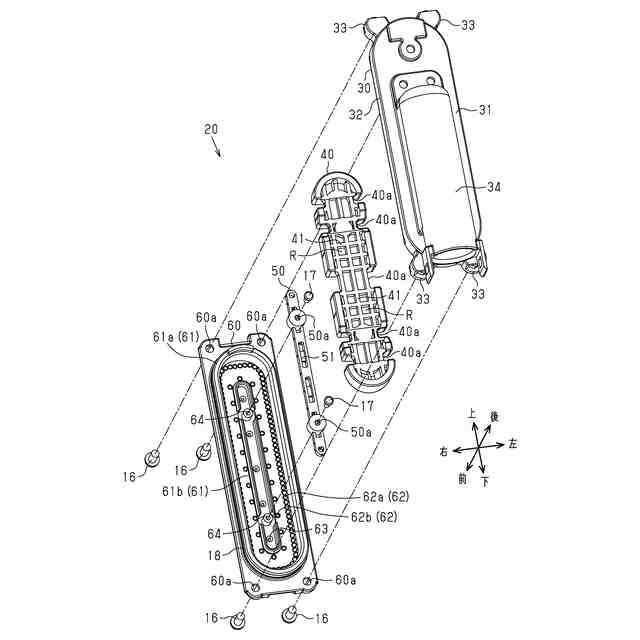

【解決手段】シャワーヘッドは、シャワーフェイス60と、シャワーフェイス60の上流側に配置される板状の整流部材40とを備える。整流部材40は、整流部材40の上流側の板面に貯留室Rを有する。
【選択図】図4
特許請求の範囲【請求項１】

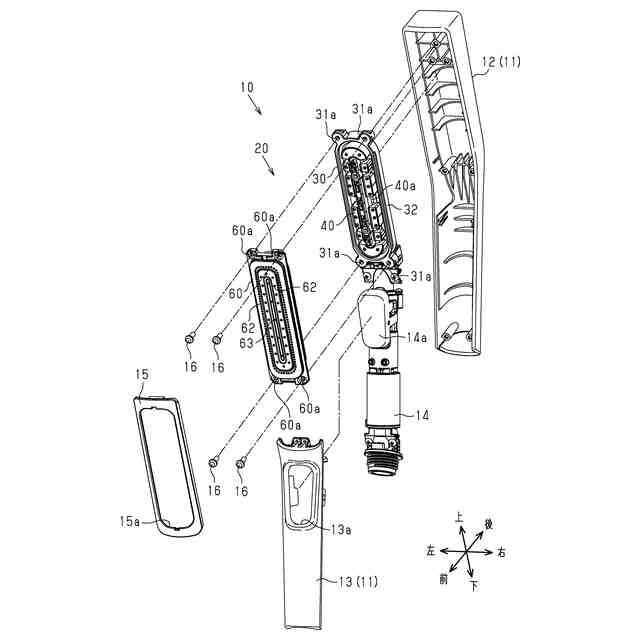

シャワーフェイスと、前記シャワーフェイスの上流側に配置される板状の整流部材とを備えるシャワーヘッドであって、
前記整流部材は、当該整流部材の上流側の板面に貯留室を有することを特徴とするシャワーヘッド。
続きを表示（約 280 文字）【請求項２】
前記貯留室は、格子状のリブによって複数形成されている請求項１に記載のシャワーヘッド。
【請求項３】
前記シャワーヘッドが壁面に設けられた係止用治具に係止された状態において、
前記貯留室は、鉛直方向に沿って複数設けられている請求項１に記載のシャワーヘッド。
【請求項４】
前記整流部材は、当該整流部材を厚さ方向に貫通する貫通孔を有していない請求項１に記載のシャワーヘッド。
【請求項５】

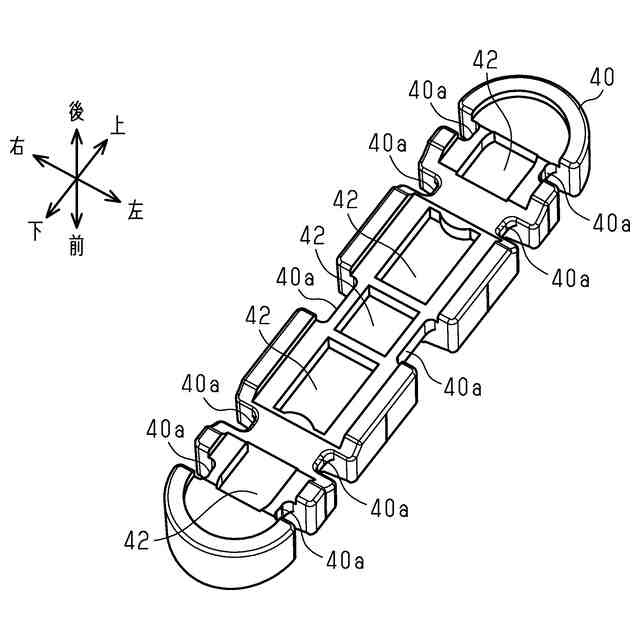

前記整流部材は、外周側から内側に向かって凹んだくびれ部を有する請求項１に記載のシャワーヘッド。

発明の詳細な説明【技術分野】
【０００１】

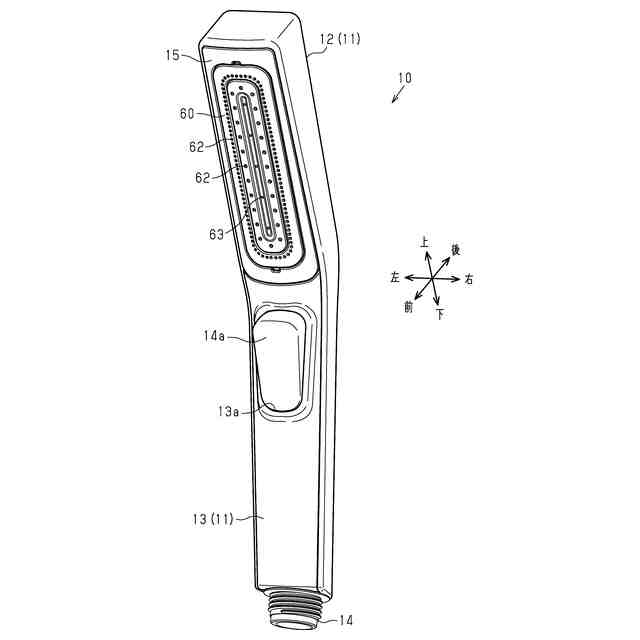

本発明は、シャワーヘッドに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、シャワーヘッドについて記載している。

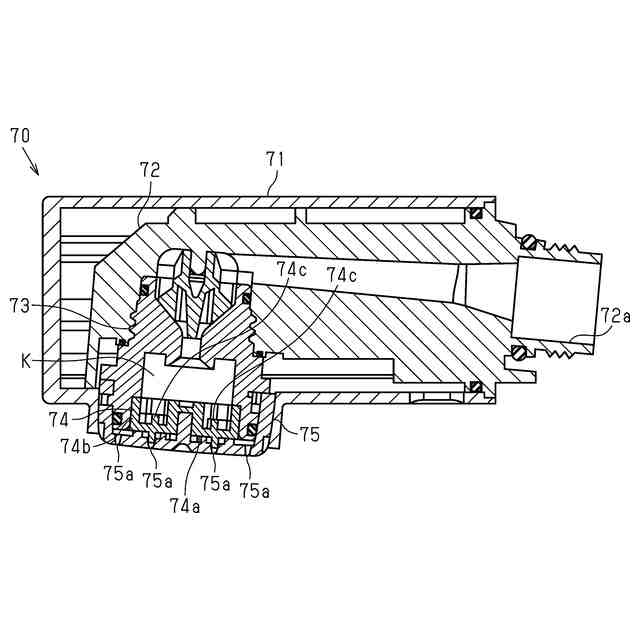

図９に示すように、シャワーヘッドとしての吐水ヘッド７０は、吐水装置（図示省略）に用いられる。吐水ヘッド７０は、外カバー７１と、ヘッド基体７２と、ノズル部材７３と、圧力調整部材７４と、スクリーン部材７５とを備えている。ヘッド基体７２とノズル部材７３は、互いに接続された状態で外カバー７１内に収容されている。ノズル部材７３は、貯留空間Ｋを有している。また、スクリーン部材７５は、ノズル部材７３の先端に取り付けられている。圧力調整部材７４は、貯留空間Ｋとスクリーン部材７５の間に配置されている。
【０００３】
圧力調整部材７４は、底面部７４ａと、側面部７４ｂと、整流突起７４ｃと、底面部７４ａに設けられた給水孔（図示省略）とを有している。
ヘッド基体７２が有する給水路７２ａを流通する湯水は、ノズル部材７３の貯留空間Ｋに流入する。さらに湯水は、圧力調整部材７４の給水孔を通過した後、スクリーン部材７５が有する吐水孔７５ａから散水される。圧力調整部材７４を通過する際に、湯水の流量が調整される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６４４１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の吐水ヘッド７０では、吐水装置が有する弁機構（図示省略）を操作することによって、スクリーン部材７５の吐水孔７５ａから散水される湯水の吐止水を切替えることができる。弁機構を操作して吐水状態にある湯水を止水状態に切り替えると、貯留空間Ｋに溜まっていた湯水が吐水孔７５ａから排出されることによって水垂れが発生する。特許文献１の吐水ヘッド７０では、貯留空間Ｋ内の大部分の湯水が水垂れとなるため、水垂れの量が多くなりやすい。
【課題を解決するための手段】
【０００６】

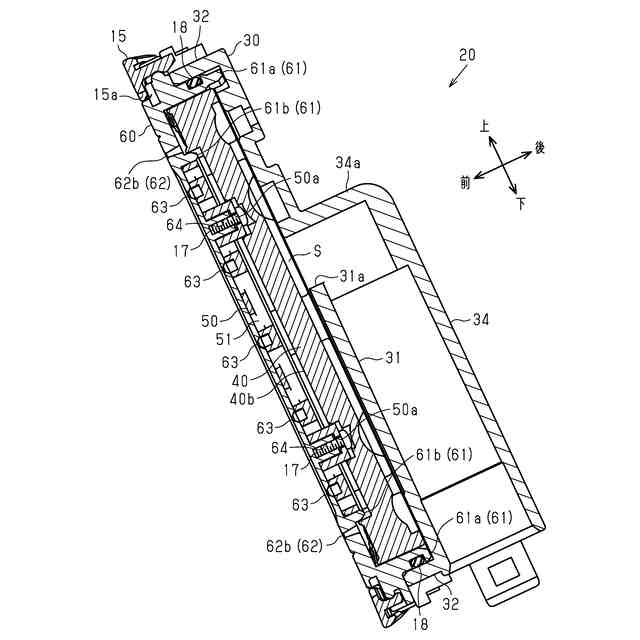

態様１のシャワーヘッドは、シャワーフェイスと、前記シャワーフェイスの上流側に配置される板状の整流部材とを備えるシャワーヘッドであって、前記整流部材は、当該整流部材の上流側の板面に貯留室を有する。
【０００７】

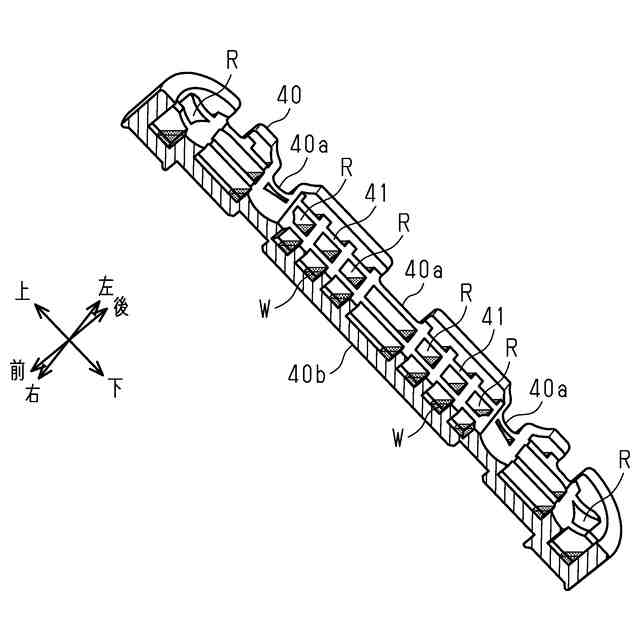

この構成によれば、整流部材の上流側の板面に貯留室を有することによって、シャワーヘッドが吐水状態から止水状態に切り替わった際に、貯留室に湯水を貯留し続けることができる。そのため、シャワーヘッドからの水垂れの量を少なくすることができる。
【０００８】
態様２は、態様１のシャワーヘッドにおいて、前記貯留室は、格子状のリブによって複数形成されている。この構成によれば、貯留室が格子状のリブによって複数形成されていることによって、貯留室で貯留できる湯水の量を相対的に多くすることができる。そのため、シャワーヘッドからの水垂れの量をより少なくすることができる。また、格子状のリブによって整流部材を補強することができるため、貯留室を形成しつつ、整流部材の強度を好適なものとすることができる。
【０００９】

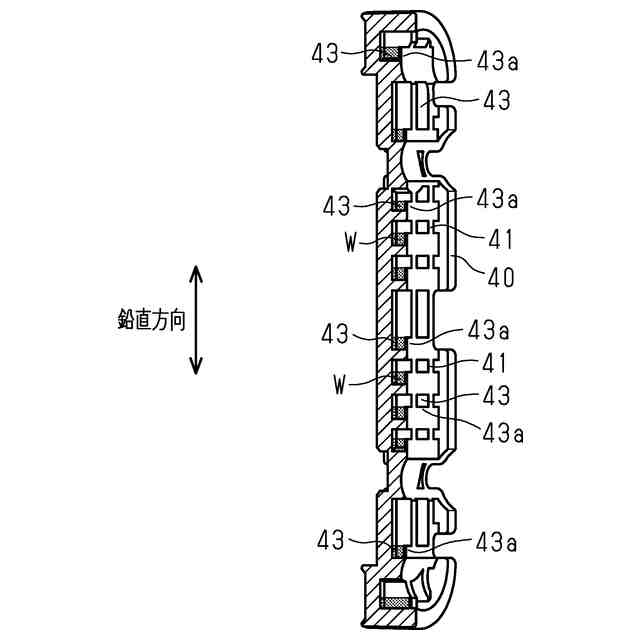

態様３は、態様１又は態様２のシャワーヘッドにおいて、前記シャワーヘッドが壁面に設けられた係止用治具に係止された状態において、前記貯留室は、鉛直方向に沿って複数設けられている。この構成によれば、鉛直方向に沿う複数の貯留室において、より多くの湯水を貯留することができる。そのため、シャワーヘッドからの水垂れの量をより少なくすることができる。
【００１０】

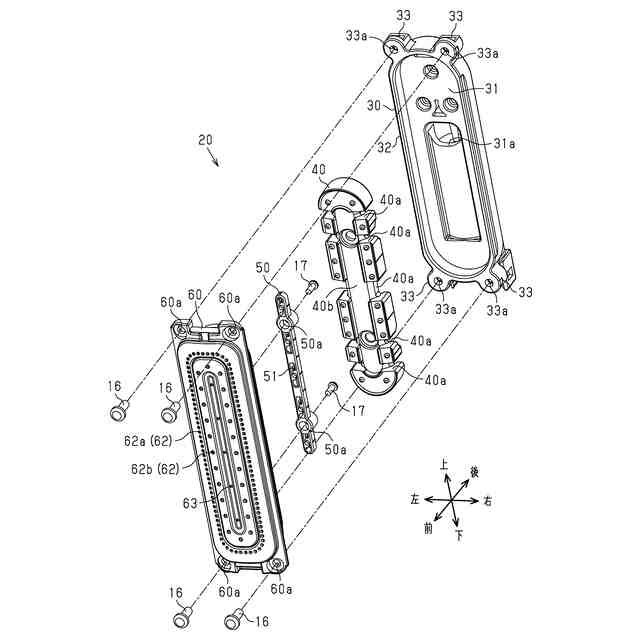

態様４は、態様１～態様３のいずれか一態様に記載のシャワーヘッドにおいて、前記整流部材は、当該整流部材を厚さ方向に貫通する貫通孔を有していない。この構成によれば、貫通孔を有していない分だけ、貯留室の割合を大きくしてより多くの湯水を貯留することができる。そのため、シャワーヘッドからの水垂れの量をより少なくすることができる。
（【００１１】以降は省略されています）
