公開番号2025098696
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215015
出願日2023-12-20
発明の名称効率的にページングを行う基地局、ネットワーク装置、通信方法、及びプログラム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 68/02 20090101AFI20250625BHJP(電気通信技術)
要約【課題】移動通信システムにおいて、効率的にページングを行う基地局、ネットワーク装置、通信方法及びプログラムを提供する。
【解決手段】移動通信システムにおいて、第3世代パートナーシッププロジェクトのセルラ通信規格で規定されるトラッキング・エリア・コードが共通する複数のビームを形成できる基地局112は、複数のビームに含まれ、端末101の位置登録の際の位置に対応して特定される1つ以上の第1のビーム144を特定し、ページング信号の配信の制御を行う制御手段を有し、所定の条件が満たされた場合に、第1のビーム144を用いてページング信号の配信を行うとともに、第1のビーム144と異なる第2のビーム145、146を用いたページング信号の配信を行わない。
【選択図】図1
特許請求の範囲【請求項１】
第３世代パートナーシッププロジェクト（３ＧＰＰ）のセルラ通信規格において規定されるトラッキング・エリア・コードが共通する、複数のビームを形成できる基地局であって、
前記複数のビームに含まれる第１のビームであって、端末の位置登録の際の位置に対応して特定される１つ以上の前記第１のビームを特定する特定手段と、
ページング信号の配信の制御を行う制御手段であって、所定の条件が満たされた場合に、前記第１のビームを用いて前記ページング信号の配信を行うとともに前記第１のビームと異なる第２のビームを用いた前記ページング信号の配信を行わない前記制御を行う制御手段と、を有する
ことを特徴とする基地局。
続きを表示（約 1,500 文字）【請求項２】
前記端末の位置登録の際の位置情報、前記端末の位置登録の際に使用されたビームを示す情報、又は、前記特定手段により特定された前記第１のビームを示す情報のいずれか１つ以上を、ネットワーク装置に通知する通知手段をさらに有する
ことを特徴とする請求項１に記載の基地局。
【請求項３】
前記特定手段は、前記第１のビームを指定する情報をネットワーク装置から取得する
ことを特徴とする請求項１に記載の基地局。
【請求項４】
前記制御手段は、前記所定の条件が満たされなかった場合、前記第１のビーム及び前記第２のビームを用いて前記ページング信号を配信する前記制御を行う
ことを特徴とする請求項１から３のいずれか１項に記載の基地局。
【請求項５】
前記制御手段は、前記第１のビームを用いて前記ページング信号の配信を行うとともに前記第２のビームを用いた前記ページング信号の配信を行わない前記制御を実行すべきことの指示をネットワーク装置から受信した場合に、前記制御を行う
ことを特徴とする請求項１に記載の基地局。
【請求項６】
前記制御手段は、前記所定の条件が満たされたか否かの判定を行い、前記所定の条件が満たされた場合に、前記第１のビームを用いて前記ページング信号の配信を行うとともに前記第２のビームを用いた前記ページング信号の配信を行わない前記制御を行う
ことを特徴とする請求項１に記載の基地局。
【請求項７】
前記制御手段は、前記第１のビームを特定してから経過した時間が所定の閾値より短いこと、連続する所定の回数に渡って特定の１つのビームを用いて端末の位置登録が行われたこと、または、所定の期間に渡って又は連続する所定の回数に渡って前記端末の位置情報の変化が所定の範囲内にあることを検出したこと、のいずれか１つ以上が満たされたことにより、前記所定の条件が満たされたと判定する
ことを特徴とする請求項６に記載の基地局。
【請求項８】
前記制御手段は、ネットワーク装置から前記第１のビームを用いて前記ページング信号の配信を行うとともに前記第２のビームを用いた前記ページング信号の配信を行わない前記制御を実行してよいことの許可をネットワークから受信した場合に、前記判定を行う
ことを特徴とする請求項６又は７に記載の基地局。
【請求項９】
第３世代パートナーシッププロジェクト（３ＧＰＰ）のセルラ通信規格において規定されるトラッキング・エリア・コードが共通する複数のビームを形成できる基地局と通信し、アクセス及びモビリティマネジメント機能（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＦｕｎｃｔｉｏｎ）として動作するネットワーク装置であって、
ページング信号の配信の所定の制御を、所定の条件が満たされた場合に前記基地局に実行させるための通知を行う通知手段を含み、
前記所定の制御は、端末の位置登録の際の位置情報に基づいて前記複数のビームの中から決定された１つ以上の第１のビームを用いて前記ページング信号の配信を行うとともに前記複数のビームのうちの前記第１のビームと異なる第２のビームを用いた前記ページング信号の配信を行わない
ことを特徴とするネットワーク装置。
【請求項１０】
前記基地局により特定された前記第１のビームを示す情報を、前記基地局から取得する取得手段をさらに有する
ことを特徴とする請求項９に記載のネットワーク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、効率的にページングを行う技術に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ）の第５世代移動通信システム（５Ｇ）では、基地局において送信ビーム・フォーミングを適用することにより、信号の受信強度を特定の方向に集中させて通信距離を伸ばすことが可能となっている。一方、他の方向に対しては受信強度が下がるため信号が届く範囲が狭くなることから、複数のビームを用いてカバレッジを形成するマルチビーム運用が行われる。例えば、非特許文献１には、複数のビームを形成できるマルチビーム基地局におけるページングの配信方法が規定されている。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰＴＳ３８．３０４「５Ｇ；ＮＧ；ＵｓｅｒＥｑｕｉｐｍｅｎｔ（ＵＥ）ｐｒｏｃｅｄｕｒｅｓｉｎｉｄｌｅｍｏｄｅａｎｄｉｎＲＲＣＩｎａｃｔｉｖｅｓｔａｔｅ」
【発明の概要】
【発明が解決しようとする課題】
【０００４】
非特許文献１では、基地局は、全てのビームが同じページング信号を送信することが規定されている。この規定に従い、基地局が、全てのビームにおいてページング信号を配信すると、オーバヘッドが増加することとなる。この結果、データの送信に使用できるリソースが減少し、実効スループットが低下することとなる。本発明は、移動通信システムにおいて、効率的にページングを行い、リソースの有効利用を可能とする技術を提供する。
【課題を解決するための手段】
【０００５】
本発明の一態様による基地局は、第３世代パートナーシッププロジェクト（３ＧＰＰ）のセルラ通信規格において規定されるトラッキング・エリア・コードが共通する、複数のビームを形成できる基地局であって、前記複数のビームに含まれる第１のビームであって、端末の位置登録の際の位置に対応して特定１つ以上の前記第１のビームを特定する特定手段と、ページング信号の配信の制御を行う制御手段であって、所定の条件が満たされた場合に、前記第１のビームを用いて前記ページング信号の配信を行うとともに前記第１のビームと異なる第２のビームを用いた前記ページング信号の配信を行わない前記制御を行う制御手段と、を有する。
【０００６】
本発明の一態様によるネットワーク装置は、第３世代パートナーシッププロジェクト（３ＧＰＰ）のセルラ通信規格において規定されるトラッキング・エリア・コードが共通する複数のビームを形成できる基地局と通信し、アクセス及びモビリティマネジメント機能（ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＦｕｎｃｔｉｏｎ）として動作するネットワーク装置であって、ページング信号の配信の所定の制御を、所定の条件が満たされた場合に前記基地局に実行させるための通知を行う通知手段を含み、前記所定の制御は、端末の位置登録の際の位置情報に基づいて前記複数のビームの中から決定された１つ以上の第１のビームを用いて前記ページング信号の配信を行うとともに前記複数のビームのうちの前記第１のビームと異なる第２のビームを用いた前記ページング信号の配信を行わない。
【発明の効果】
【０００７】
本発明によれば、移動通信システムにおいて、効率的にページングを行うことにより、リソースの有効な利用が可能となる。
【図面の簡単な説明】
【０００８】
移動通信システムの構成例を示す図である。

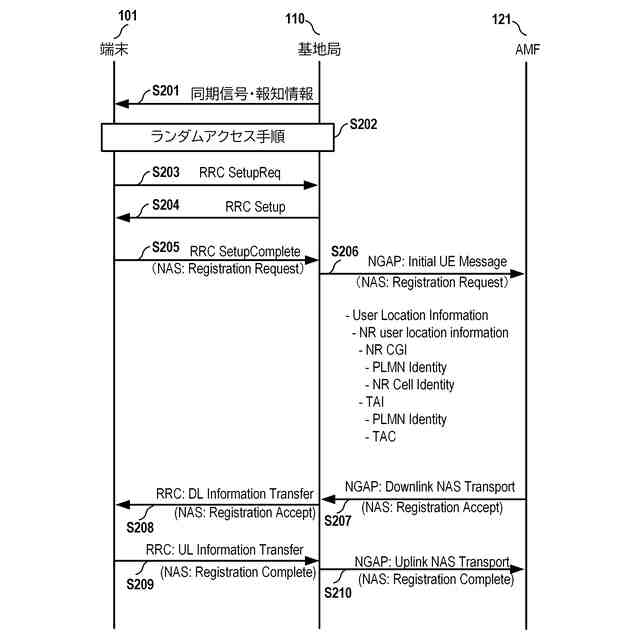

端末を登録する際のシーケンスの一例を示す図である。

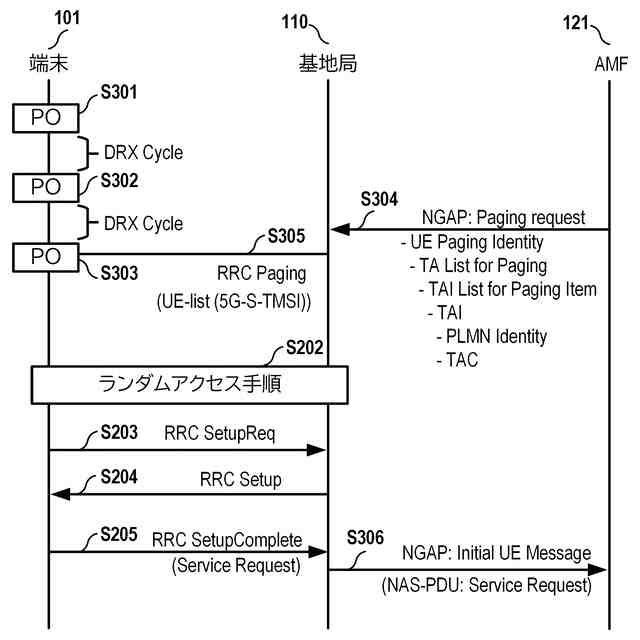

ページングを行う際のシーケンスの一例を示す図である。

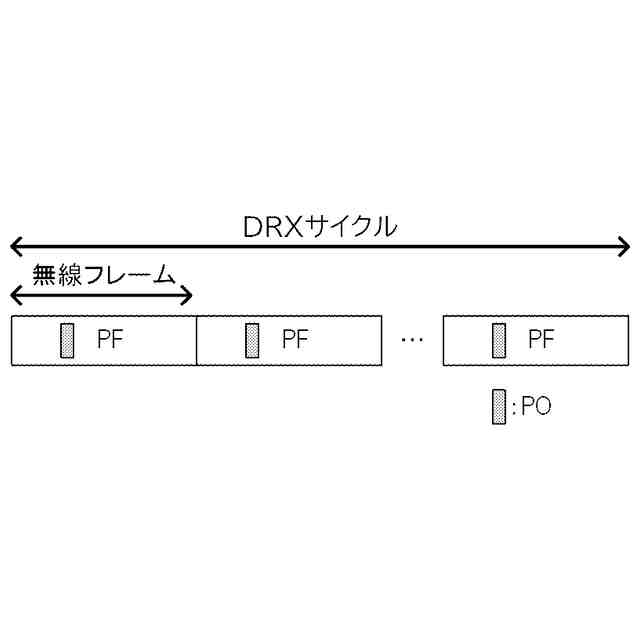

ビーム・フォーミングを行わない場合のページング・オケージョンの配置例を示す図である。

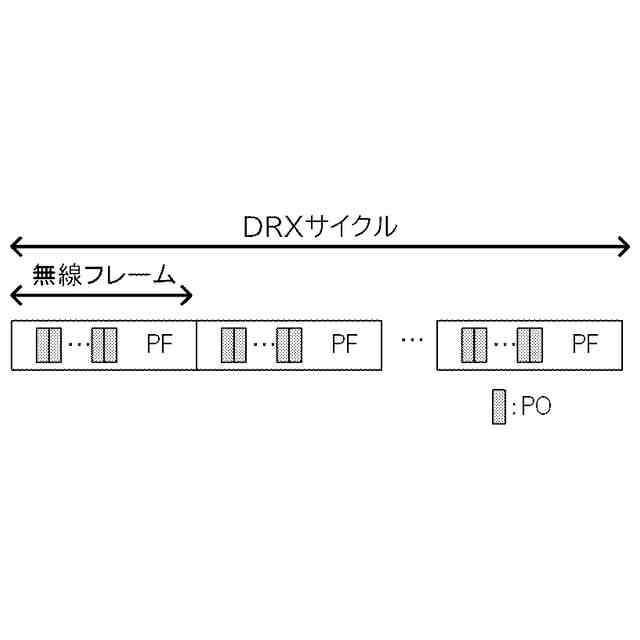

ビーム・フォーミングを行なう場合のページング・オケージョンの配置例を示す図である。

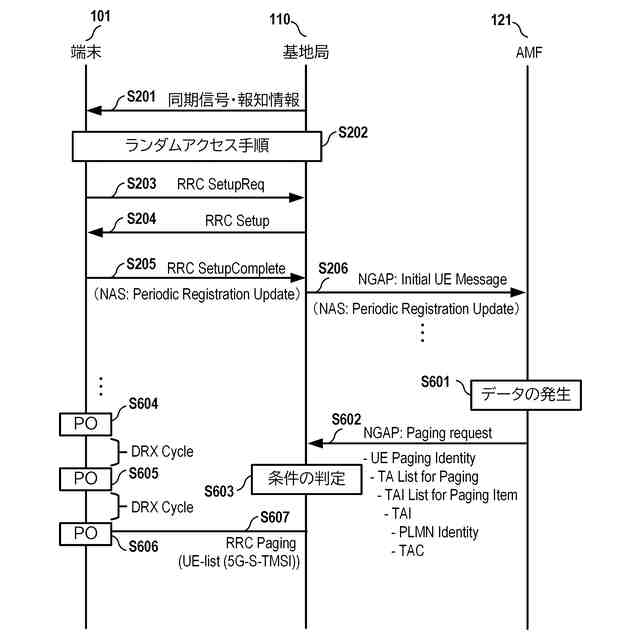

基地局が条件判定を行ってページングを行う際のシーケンスの一例を示す図である。

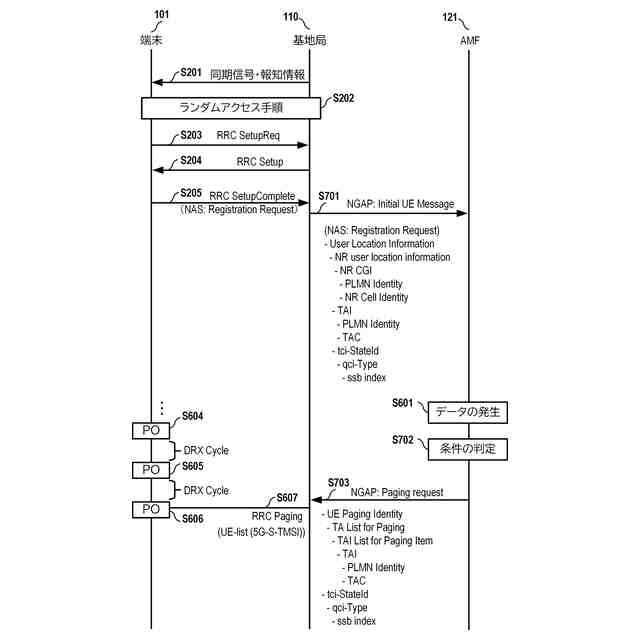

ＡＭＦが条件判定を行ってページングを行う際のシーケンスの一例を示す図である。

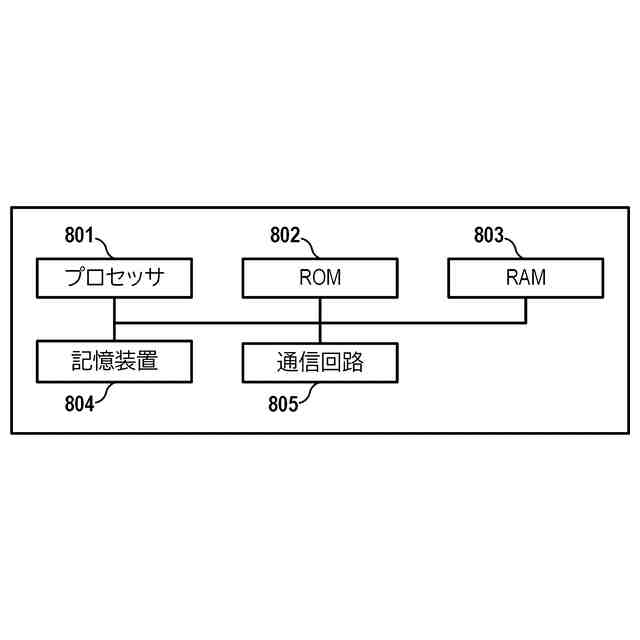

基地局及びＡＭＦの回路構成の一例を示す図である。

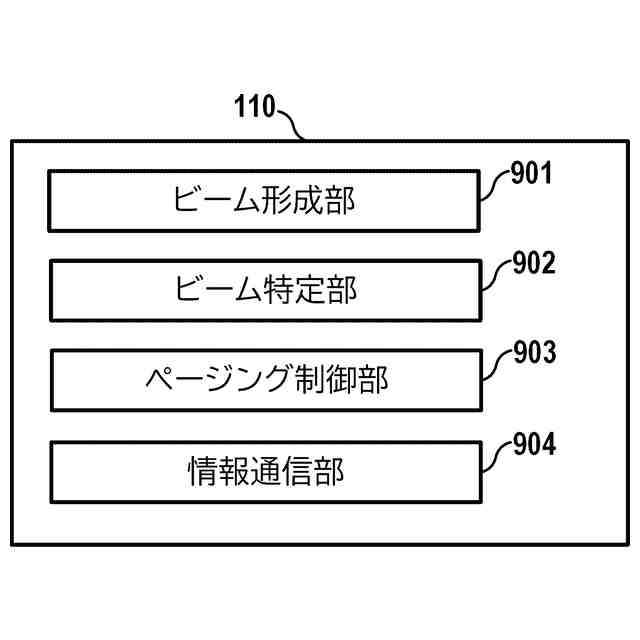

基地局の機能構成の一例を示す図である。
ＡＭＦの機能構成の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴のうち２つ以上の特徴は任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
（システム構成）

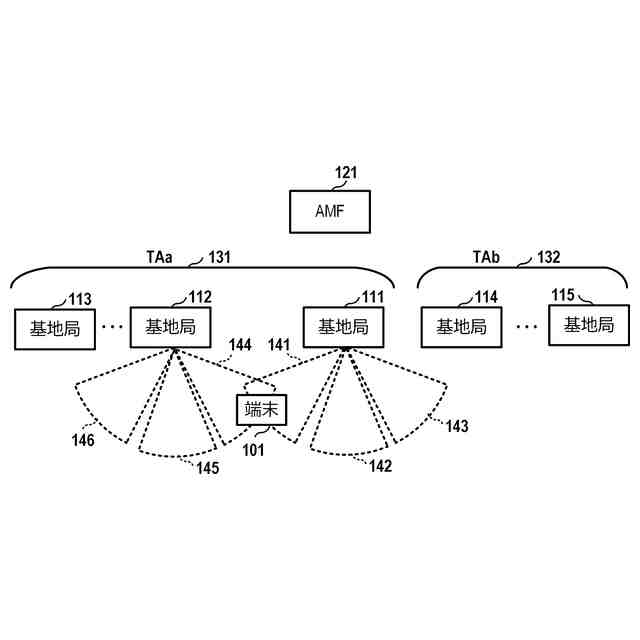

図１に、本実施形態に係る移動通信システムの構成例を示す。移動通信システムは、例えば、第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標））のセルラ通信規格に準拠したセルラ通信システムである。ただし、これに限られず、任意の無線通信規格に準拠した移動通信システムにおいて、以下の議論を適用することができる。移動通信システムは、例えば、端末１０１、基地局１１１、１１２、１１３、１１４及び１１５、ＡＭＦ１２１を含んで構成される。ＡＭＦは、ＡｃｃｅｓｓａｎｄＭｏｂｉｌｉｔｙＭａｎａｇｅｍｅｎｔＦｕｎｃｔｉｏｎの略語である。なお、基地局１１１～基地局１１５を総称して、基地局１１０と呼ぶことがある。ＴＡａ１３１及びＴＡｂ１３２は、端末１０１の位置情報を管理するために用いられるエリアの単位である。ＴＡは、ＴｒａｃｋｉｎｇＡｒｅａの略語である。各ＴＡは、複数の基地局１１０を含んで構成されうる。例えば、ＴＡａ１３１は、基地局１１１、基地局１１２、及び、基地局１１３を含んで構成される。また、ＴＡｂ１３２は、基地局１１４と基地局１１５とを含んで構成される。なお、それぞれのＴＡは、４つ以上の基地局１１０を含みうる。ビーム１４１～ビーム１４３は、基地局１１１により形成されるビームである。また、ビーム１４４～ビーム１４６は、基地局１１２により形成されるビームである。ビーム１４１～ビーム１４６のそれぞれは、互いに異なるエリアをカバーするように形成される。また、各ビームがカバーするエリアは、例えば、ビーム１４１とビーム１４４のように、一部が重複しうる。なお、ビーム１４１～ビーム１４３及びビーム１４４～ビーム１４６は、それぞれ基地局１１１及び基地局１１２が形成する複数のビームの一部を示しており、各基地局は、それぞれ４つ以上のビームを形成しうる。
（【００１１】以降は省略されています）
