発明の名称車両ドアロック装置
出願人株式会社ハイレックスコーポレーション
代理人弁理士法人鷲田国際特許事務所
主分類E05B 81/18 20140101AFI20250625BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】プランジャに大きな横荷重が働いても、サポート部材の変形を抑制すること。
【解決手段】車両のドアを閉めた際に、ドアに設けられた凹部に先端部が係合するプランジャと、プランジャをその軸方向へ移動可能に支持する支持穴を有したサポート部材と、を備え、支持穴におけるプランジャの先端部側の部位に、プランジャの先端方向に向かって拡径する第1テーパ部が形成されている。支持穴におけるプランジャの基端部側の部位に、前記先端方向に向かって縮径する第2テーパ部が形成されている。
【選択図】図7
特許請求の範囲【請求項１】
車両のドアを閉めた際に、前記ドアに設けられた凹部に先端部が係合するプランジャと、
前記プランジャをその軸方向へ移動可能に支持する支持穴を有したサポート部材と、を備え、
前記支持穴における前記プランジャの先端部側の部位に、前記プランジャの先端方向に向かって拡径する第１テーパ部が形成されている、
車両ドアロック装置。
続きを表示（約 450 文字）【請求項２】
前記支持穴における前記プランジャの基端部側の部位に、前記先端方向に向かって縮径する第２テーパ部が形成されている、
請求項１に記載の車両ドアロック装置。
【請求項３】
前記支持穴は、前記第１テーパ部と前記第２テーパ部との間に、前記軸方向に沿って同径のストレート部を有する、
請求項２に記載の車両ドアロック装置。
【請求項４】
駆動機構の駆動により回動するリンク部材を更に備え、前記リンク部材は、前記プランジャの基端部に対して相対移動可能に接続される、
請求項１に記載の車両ドアロック装置。
【請求項５】
前記プランジャの基端部又は前記リンク部材のうちの一方に設けられた環状の接続部と、
前記プランジャの基端部又は前記リンク部材のうちの他方に設けられ、前記接続部の内側に前記軸方向に直交する方向に前記接続部に対して相対移動可能に遊嵌するボス部と、を更に備える、
請求項４に記載の車両ドアロック装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両ドアロック装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
車両ドアロック装置の先行技術として、例えば特許文献１に示すものが知られている。この車両ドアロック装置は、プランジャと、プランジャをその軸方向へ移動可能に支持する支持穴を有したサポート部材とを備える。サポート部材は、車両の左右に開く２つのドアの一方に設けられる。ドアを閉めた後に、プランジャがサポート部材から突出する方向へ移動して、２つのドアの他方に設けられた凹部と係合することで、ドアを全閉状態にロックすることができる。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２００９／０２４９８４４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、強盗が例えばバール等によってドアをこじ開けようとした際、プランジャに大きな荷重（軸方向に対して交差する方向からの荷重）が働くと、プランジャとの接触によってサポート部材の支持穴の縁部に応力が集中して、サポート部材が変形する可能性がある。
【０００５】
そこで、本発明は、サポート部材の変形を抑制することができる車両ドアロック装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、本発明に係る車両ドアロック装置は、車両のドアを閉めた際に、前記ドアに設けられた凹部に先端部が係合するプランジャと、前記プランジャをその軸方向へ移動可能に支持する支持穴を有したサポート部材と、を備え、前記支持穴における前記プランジャの先端部側の部位に、前記プランジャの先端方向に向かって拡径する第１テーパ部が形成されている。
【発明の効果】
【０００７】
本発明によれば、プランジャに大きな横荷重が働いても、サポート部材の変形を抑制することができる。
【図面の簡単な説明】
【０００８】
図１は、本実施形態に係る車両ドアロック装置を備えた車両を示す模式的な図であって、スライドドアを閉めた様子を示している。

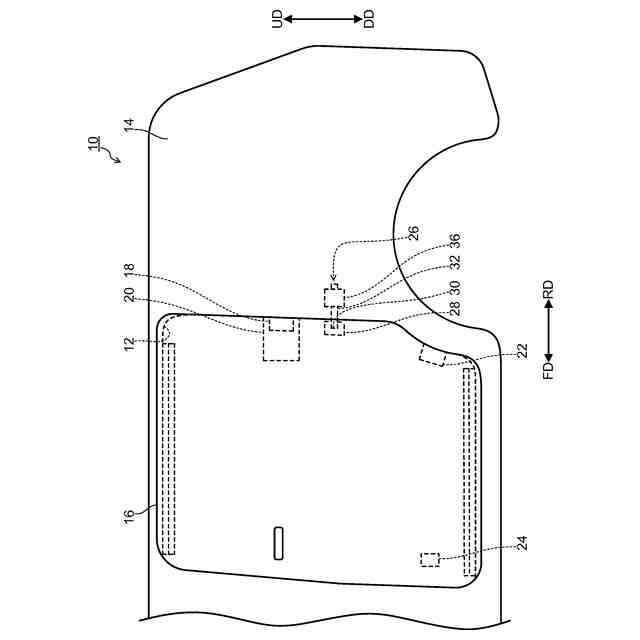

図２は、本実施形態に係る車両ドアロック装置を備えた車両を示す模式的な図であって、スライドドアを半開きにした様子を示している。

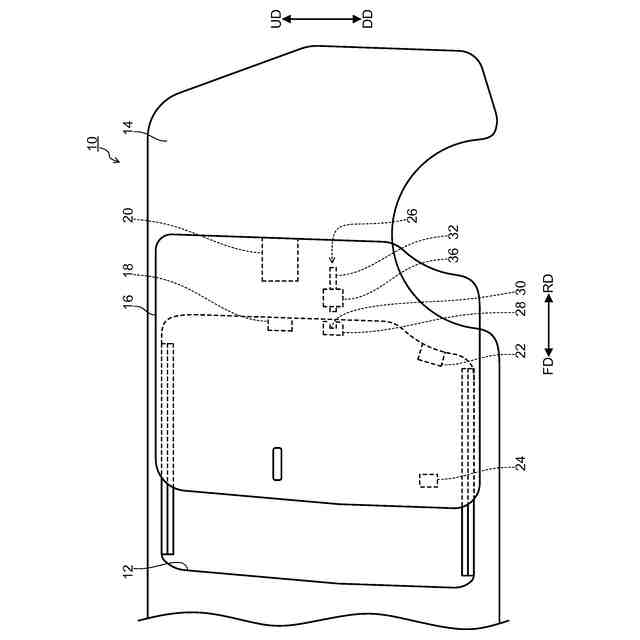

図３は、本実施形態に係る車両ドアロック装置を示す模式的な図であって、スライドドアを全閉状態でロックした様子を示す図である。
図４は、本実施形態に係る車両ドアロック装置を示す模式的な図であって、スライドドアを全開状態でロックした様子を示す図である。

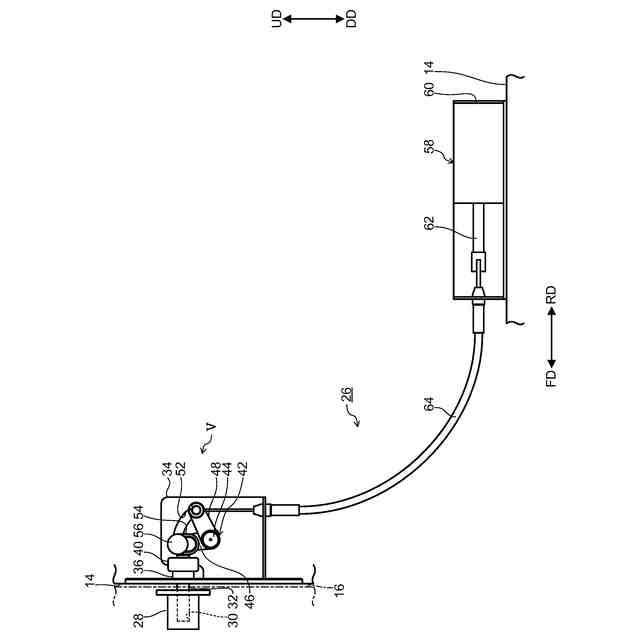

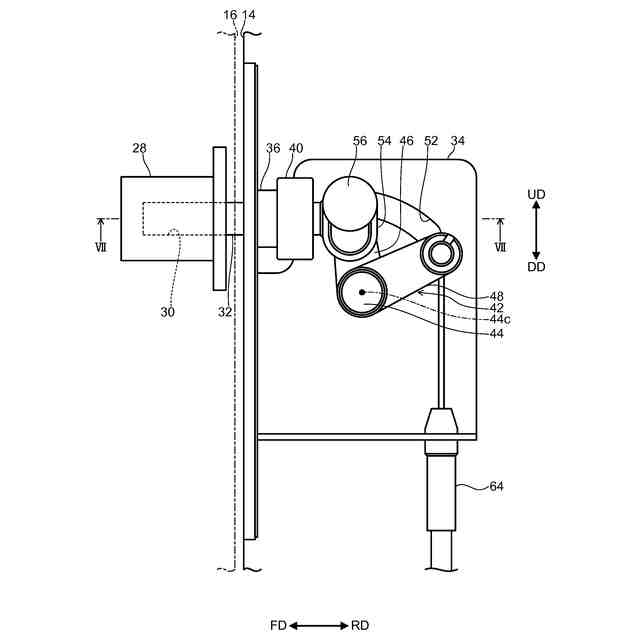

図５は、図３における部分Ｖの拡大図である。

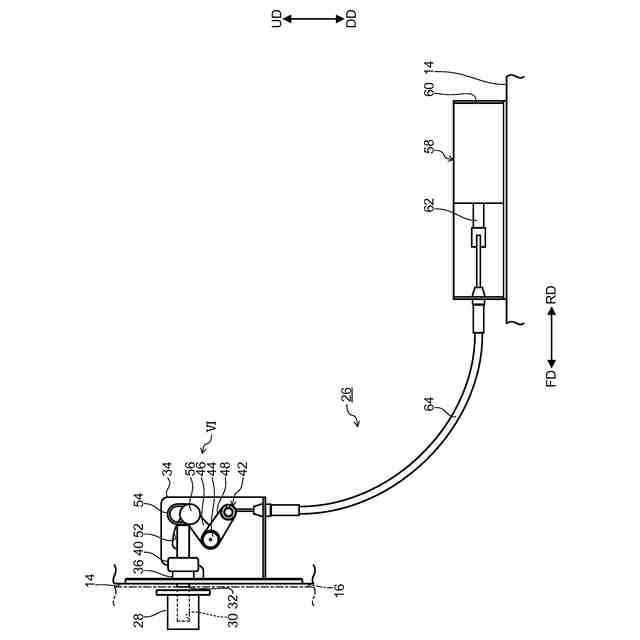

図６は、図４における部分ＶＩの拡大図である。

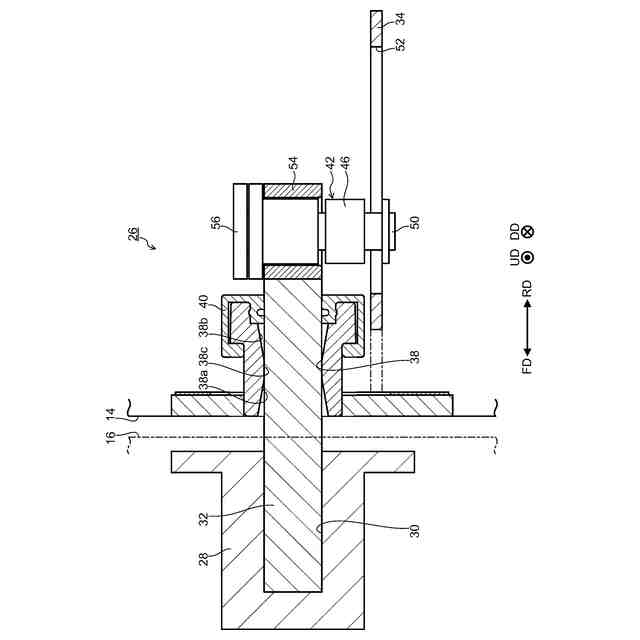

図７は、図５におけるＶＩＩ－ＶＩＩ線に沿った拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、本実施形態について図面を参照して説明する。なお、図面中、「ＦＤ」は車両の前方向、「ＲＤ」は車両の後方向、「ＵＤ」は上方向、「ＤＤ」は下方向をそれぞれ指している。
【００１０】
図１及び図２を参照して、本実施形態に係る車両１０の概要について説明する。図１及び図２は、本実施形態に係る車両ドアロック装置２６を備えた車両１０を示す模式的な図である。図１は、スライドドア１６を閉めた様子を示しており、図２は、スライドドア１６を半開きにした様子を示している。
