特許ウォッチ

公開番号2025098422
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214537
出願日2023-12-20
発明の名称制御システム、制御方法、及びプログラム
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F24F 11/52 20180101AFI20250625BHJP(加熱;レンジ;換気)
要約【課題】本開示は、人間の感覚として対象空間内がどのような状態であるかを直感的に把握できる制御システムを提供する。
【解決手段】本開示における制御システムは、対象空間の温度と湿度とを検出する検出部と、第1軸が温冷感に設定され第2軸が乾湿感に設定されたマトリクス図を表示し、前記検出部が検出した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第1オブジェクトを表示する表示部と、前記温度を制御する温度制御装置及び前記湿度を制御する湿度制御装置の少なくともいずれかを制御する制御部とを備え、前記表示部は、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第2オブジェクトを表示し、前記第2オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、前記制御部は、前記第2オブジェクトの位置に基づいて制御する。
【選択図】図3
特許請求の範囲【請求項１】
対象空間の温度と前記対象空間の湿度とを検出する検出部と、
第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、前記検出部が検出した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示部と、
前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかを制御する制御部と、を備え、
前記表示部は、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、
前記制御部は、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかを制御する、
制御システム。
続きを表示（約 1,600 文字）【請求項２】
前記表示部は、表示する前記利用シーンにおいて前記対象空間で推奨される温冷感及び乾湿感の範囲である第１推奨範囲を、前記マトリクス図に表示する、
請求項１に記載の制御システム。
【請求項３】
前記表示部は、前記対象空間で推奨される温冷感及び乾湿感の範囲である第２推奨範囲を前記マトリクス図に表示し、
前記第２推奨範囲は、前記第１推奨範囲を含み、前記第１推奨範囲より広い範囲である、
請求項２に記載の制御システム。
【請求項４】
前記表示部は、前記利用シーンを選択するための選択オブジェクトを表示し、
前記制御システムは、前記選択オブジェクトを介して前記利用シーンの選択を受け付ける受付部をさらに備え、
前記表示部は、前記受付部が受け付けた前記利用シーンに対応する前記マトリクス図上の位置に前記第２オブジェクトを表示する、
請求項１から３のいずれか一項に記載の制御システム。
【請求項５】
前記対象空間に前記湿度制御装置がない場合、前記表示部は、前記選択オブジェクトを表示しない、或いは、前記受付部は、前記利用シーンの選択を受け付けない、
請求項４に記載の制御システム。
【請求項６】
前記表示部は、前記マトリクス図上においてユーザが選択した任意の位置に前記第２オブジェクトを表示する、
請求項１に記載の制御システム。
【請求項７】
前記表示部は、ユーザが前記温度及び前記湿度を設定するための設定オブジェクトを表示し、前記設定オブジェクトで設定された前記温度及び前記湿度の少なくともいずれかに対応する前記マトリクス図上の位置に、前記第２オブジェクトを表示する、
請求項１又は６に記載の制御システム。
【請求項８】
対象空間の温度と前記対象空間の湿度とを検出する検出ステップと、
第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、前記検出ステップが検出した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示ステップと、
前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかを制御する制御ステップと、を含み、
前記表示ステップは、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、
前記制御ステップは、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかを制御する、
制御方法。
【請求項９】
端末装置のプロセッサを、
第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、検出部が検出した対象空間の温度及び前記対象空間の湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示部と、
前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかの制御を要求する要求部と、して機能させ、
前記表示部は、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、
前記要求部は、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかの制御を要求する、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御システム、制御方法、及びプログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１は、室内の温度及び湿度を端末装置が表示する技術を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０５５９４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、人間の感覚として対象空間内がどのような状態であるかを直感的に把握できる制御システム、制御方法、及びプログラムを提供する。
【課題を解決するための手段】
【０００５】
本開示における制御システムは、対象空間の温度と前記対象空間の湿度とを検出する検出部と、第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、前記検出部が検出した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示部と、前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかを制御する制御部と、を備え、前記表示部は、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、前記制御部は、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかを制御する。
【０００６】
また、本開示における制御方法は、対象空間の温度と前記対象空間の湿度とを検出する検出ステップと、第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、前記検出ステップが検出した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示ステップと、前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかを制御する制御ステップと、を備え、前記表示ステップは、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、前記制御ステップは、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかを制御する。
【０００７】
また、本開示におけるプログラムは、端末装置のプロセッサを、第１軸が温冷感に設定され第２軸が乾湿感に設定されたマトリクス図を表示すると共に、検出部が検出した対象空間の温度及び前記対象空間の湿度に対応する前記マトリクス図上の位置に第１オブジェクトを表示する表示部と、前記温度を制御する温度制御装置、及び前記湿度を制御する湿度制御装置の少なくともいずれかの制御を要求する要求部と、して機能させ、前記表示部は、ユーザが設定した前記温度及び前記湿度に対応する前記マトリクス図上の位置に第２オブジェクトを表示すると共に、前記マトリクス図における前記第２オブジェクトの位置に対応する前記対象空間の利用シーンを表示し、前記要求部は、前記マトリクス図における前記第２オブジェクトの位置に基づいて、前記温度制御装置及び前記湿度制御装置の少なくともいずれかの制御を要求する。
【発明の効果】
【０００８】
本開示における制御システム、制御方法、及びプログラムは、対象空間が温かい状態であるか、対象空間が涼しい状態であるのか、対象空間が湿っている状態であるか、対象空間が乾いている状態であるのか、を直感的に把握できる。よって、人間の感覚として対象空間内がどのような状態であるかを直感的に把握できる。
【図面の簡単な説明】
【０００９】

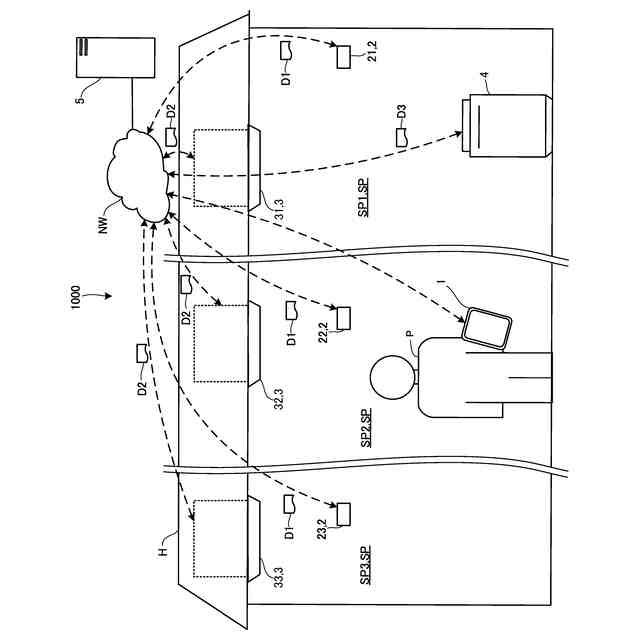

実施の形態１における制御システムの構成を示す図

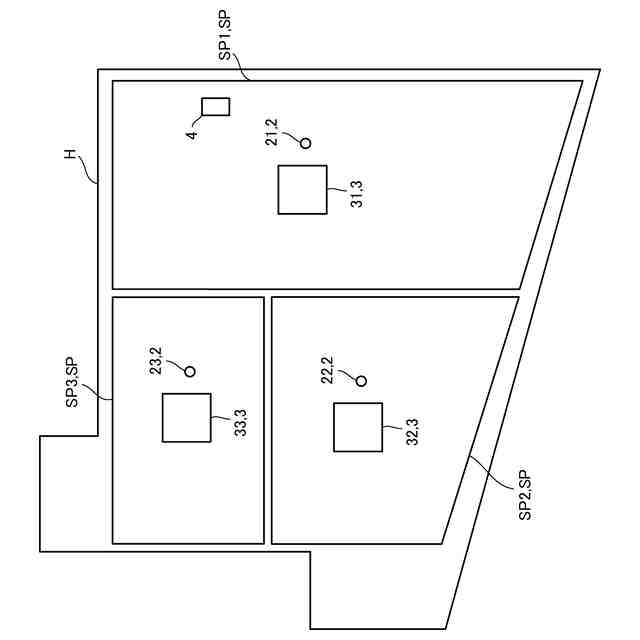

実施の形態１における上方から見た建築物の内部を模式的に示す図

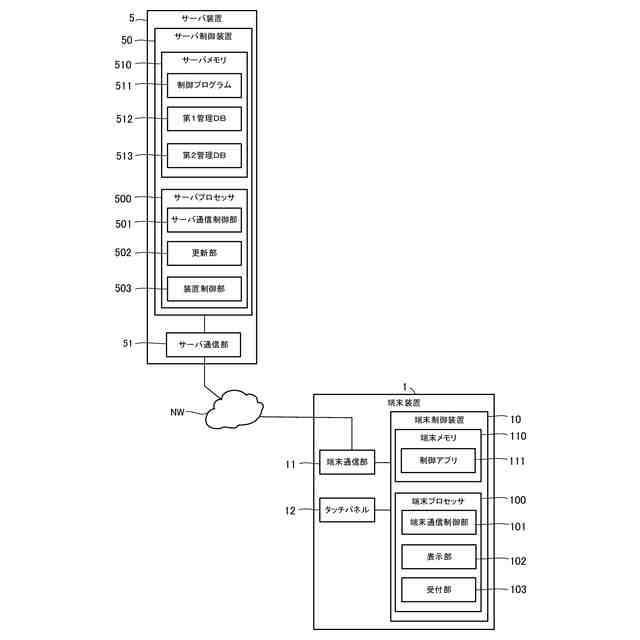

実施の形態１における端末装置、及びサーバ装置の構成を示す図

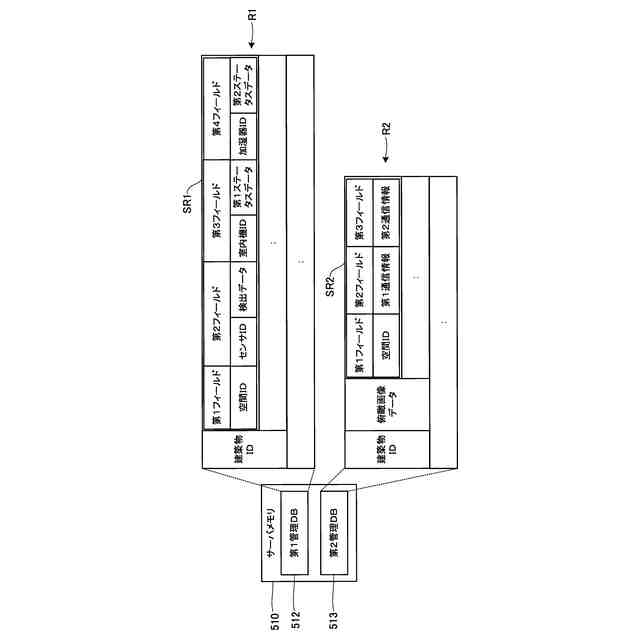

実施の形態１における第１管理ＤＢ、及び第２管理ＤＢの一例を示す図

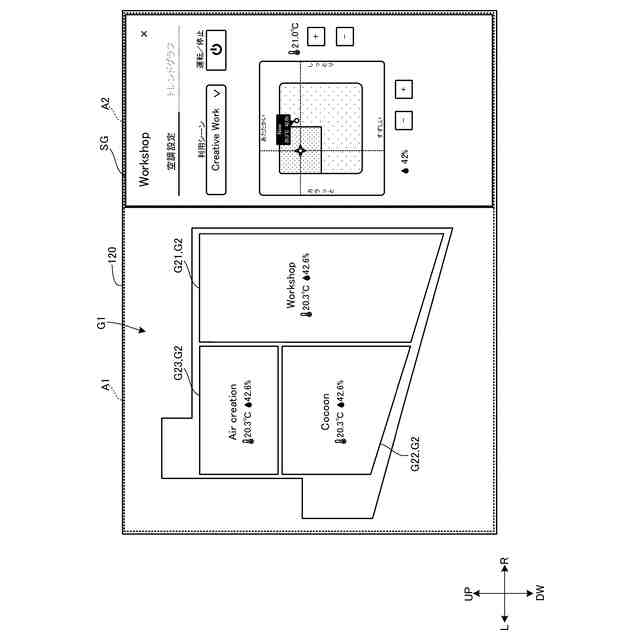

実施の形態１におけるアプリＵＩの一例を示す図

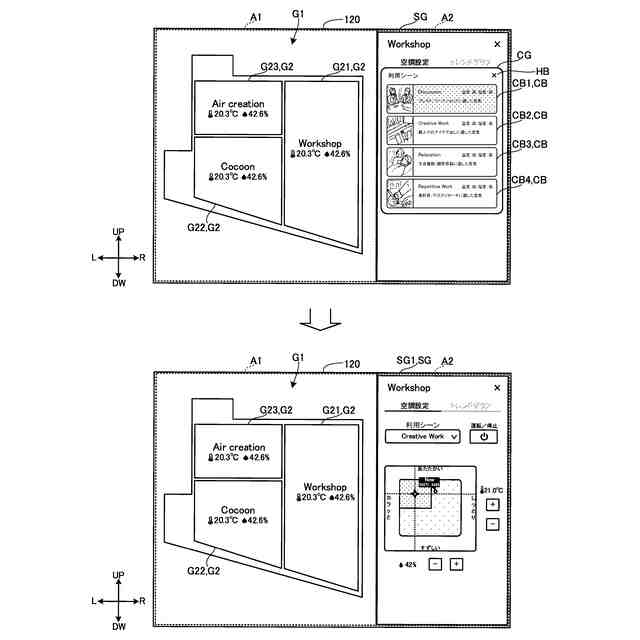

実施の形態１におけるアプリＵＩの一例を示す図

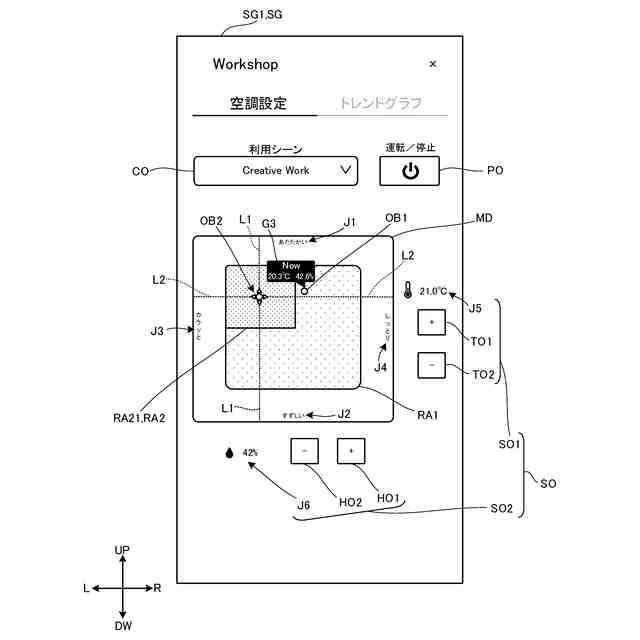

実施の形態１における第１設定画面の一例を示す図

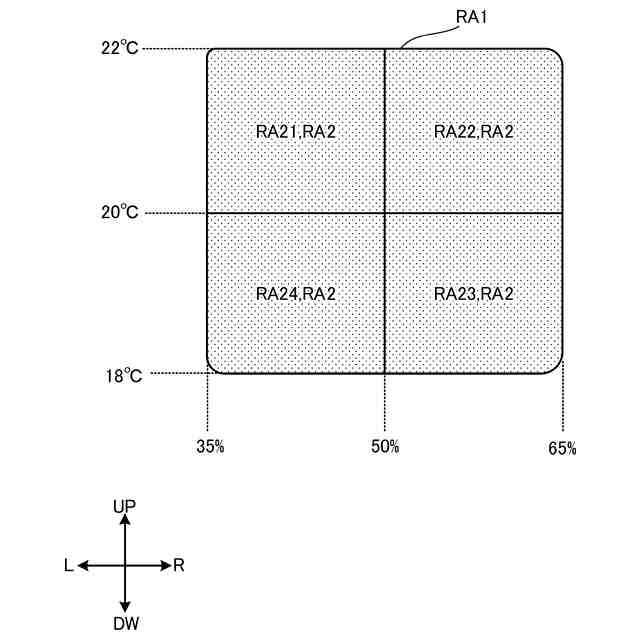

実施の形態１における利用シーン推奨範囲を説明するための図
実施の形態１における第２オブジェクトの表示位置を説明するための図
実施の形態１における選択オブジェクトが表示する利用シーンが変更された場合の設定画面を説明するための図
実施の形態１における第２オブジェクトの表示位置を説明するための図
実施の形態１における第２設定画面の一例を示す図
実施の形態１におけるアプリＵＩの一例を示す図
実施の形態１におけるアプリＵＩの一例を示す図
実施の形態１におけるセンサ、及びサーバ装置の動作を示すフローチャート
実施の形態１における端末装置、及びサーバ装置の動作を示すフローチャート
実施の形態１における端末装置、及びサーバ装置の動作を示すフローチャート
実施の形態１における端末装置の動作を示すフローチャート
実施の形態１における端末装置、及びサーバ装置の動作を示すフローチャート
実施の形態１における端末装置、及びサーバ装置の動作を示すフローチャート
他の実施の形態におけるアプリＵＩの一例を示す図
他の実施の形態におけるアプリＵＩの一例を示す図
他の実施の形態における設定画面に表示されるマトリクス図の一例を示す図
【発明を実施するための形態】
【００１０】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、室内の温度及び湿度を端末装置が表示するという技術があった。しかしながら、従来の技術では、室内の温度及び湿度を値で表示するため、人間の感覚として室内がどのような状態であるかを直感的に把握できないと言う課題を発明者らは発見し、その課題を解決するために、本開示の主題を構成するに至った。
そこで、本開示は、人間の感覚として対象空間内がどのような状態であるかを直感的に把握できる制御システム、制御方法、及びプログラムを提供する。
（【００１１】以降は省略されています）
