公開番号2025097695
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214036
出願日2023-12-19
発明の名称通信装置、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 76/15 20180101AFI20250624BHJP(電気通信技術)
要約【課題】マルチリンク通信が行われるシステムにおいて、マルチリンク通信を利用することにより得られる性能を高める技術を提供すること。
【解決手段】IEEE802.11シリーズ規格に準拠した、複数の周波数のそれぞれに対応する複数のリンクを用いるマルチリンク通信を他の通信装置との間で行うことができる通信装置は、マルチリンク通信において並行して使用する前記リンクの数を増やす際に、複数の候補周波数の中から所定の条件に基づいて、追加するリンクに関連付けられる周波数を選択する選択手段と、前記選択手段により選択された周波数を前記他の通信装置へ通知する通知手段と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１シリーズ規格に準拠した、複数の周波数のそれぞれに対応する複数のリンクを用いるマルチリンク通信を他の通信装置との間で行うことができる通信装置であって、
前記マルチリンク通信において並行して使用する前記リンクの数を増やす際に、複数の候補周波数の中から所定の条件に基づいて、追加するリンクに関連付けられる周波数を選択する選択手段と、
前記選択手段により選択された周波数を前記他の通信装置へ通知する通知手段と、を有する
ことを特徴とする通信装置。
続きを表示（約 1,700 文字）【請求項２】
前記通信装置がアクセスポイント装置であり、前記他の通信装置がステーション装置であり、
前記通知手段は、前記選択手段により選択された周波数を複数の前記ステーション装置へ報知する
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記通信装置がステーション装置であり、前記他の通信装置がアクセスポイント装置であり、
前記通知手段は、前記選択手段により選択された周波数に関連付けられた前記リンクの追加を前記アクセスポイント装置へ要求する
ことを特徴とする請求項１に記載の通信装置。
【請求項４】
前記通信装置がアクセスポイント装置であり、前記他の通信装置がステーション装置であり、
前記通知手段は、前記選択手段により選択された周波数に関連付けられた前記リンクの追加を前記ステーション装置へ推奨する
ことを特徴とする請求項１に記載の通信装置。
【請求項５】
前記所定の条件は、前記候補周波数のそれぞれを使用している他の通信装置の数に関連付けられた条件であり、
前記選択手段は、前記候補周波数に含まれる第１の周波数を使用している他の通信装置の数が、前記候補周波数に含まれ前記第１の周波数と異なる第２の周波数を使用している他の通信装置の数よりも少ない場合に、前記第１の周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
【請求項６】
前記通信装置がステーション装置であり、前記他の通信装置がアクセスポイント装置であり、
前記所定の条件は、前記候補周波数のそれぞれを使用して前記アクセスポイント装置と通信している他のステーション装置の数に関連付けられた条件であり、
前記選択手段は、前記候補周波数に含まれる第１の周波数を使用して前記アクセスポイント装置と通信している前記他のステーション装置の数が、前記候補周波数に含まれ前記第１の周波数と異なる第２の周波数を使用して前記アクセスポイント装置と通信している前記他のステーション装置の数よりも少ない場合に、前記第１の周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
【請求項７】
前記所定の条件は、前記複数のリンクにおける送受信がそれぞれ独立して行われるＳＴＲ（ＳｉｍｕｌｔａｎｅｏｕｓＴｒａｎｓｍｉｔａｎｄＲｅｃｅｉｖｅ）に関連付けられた条件であり、
前記選択手段は、前記候補周波数の中から、前記マルチリンク通信で使用している周波数に対して前記ＳＴＲを実行可能な周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
【請求項８】
前記所定の条件は、前記候補周波数と前記マルチリンク通信で使用している周波数との間の周波数間隔に関連付けられた条件であり、
前記選択手段は、前記候補周波数に含まれる第１の周波数と前記マルチリンク通信で使用している周波数との周波数間隔が、前記候補周波数に含まれ前記第１の周波数と異なる第２の周波数と前記マルチリンク通信で使用している周波数との周波数間隔より大きい場合に、前記第１の周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
【請求項９】
前記所定の条件は、前記候補周波数において使用可能な周波数帯域幅に関連付けられた条件であり、
前記選択手段は、前記候補周波数に含まれる第１の周波数において使用可能な周波数帯域幅が、前記候補周波数に含まれ前記第１の周波数と異なる第２の周波数において使用可能な周波数帯域幅よりも広い場合に、前記第１の周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
【請求項１０】
前記所定の条件は、前記候補周波数が属する周波数帯に関連付けられた条件であり、
前記選択手段は、前記候補周波数の中から、所定の周波数帯に属する周波数を優先して選択する
ことを特徴とする請求項１に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数のリンクを並行して使用可能な通信装置における周波数選択技術に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
近年の通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ等の規格が含まれる。
【０００３】
例えばＩＥＥＥ８０２．１１ｂｅ規格では、１台のアクセスポイント（ＡＰ）が、１台のステーション（ＳＴＡ）との間において、互いに異なる複数の周波数を用いて複数のリンクを確立し、これらを併用して通信を行うマルチリンク通信が策定されている。なお、複数のリンクのそれぞれは、例えば、２．４ＧＨｚ帯、３．６ＧＨｚ帯、４．９及び５ＧＨｚ帯、及び６ＧＨｚ帯のいずれかの同一の周波数帯に属する周波数を用いて確立されうる。また、複数のリンクのそれぞれは、互いに異なる周波数帯に属する周波数を用いて確立されうる。マルチリンク通信に対応したＡＰやＳＴＡのことをＡＰＭＬＤ（Ｍｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅ）やＳＴＡＭＬＤと呼ぶ。特許文献１には、マルチリンク通信において無線リソースの利用効率を高める技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１９０７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、マルチリンク通信が行われるシステムにおいてリンクの追加又は削除を行う際に、マルチリンク通信を利用することにより得られる性能を高めるための周波数選択技術を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様による通信装置は、ＩＥＥＥ８０２．１１シリーズ規格に準拠した、複数の周波数のそれぞれに対応する複数のリンクを用いるマルチリンク通信を他の通信装置との間で行うことができる通信装置であって、前記マルチリンク通信において並行して使用する前記リンクの数を増やす際に、複数の候補周波数の中から所定の条件に基づいて、追加するリンクに関連付けられる周波数を選択する選択手段と、前記選択手段により選択された周波数を前記他の通信装置へ通知する通知手段と、を有する。
【発明の効果】
【０００７】
マルチリンク通信が行われるシステムにおいてリンクの追加又は削除を行う際に、マルチリンク通信を利用することにより得られる性能を高めることができる。
【図面の簡単な説明】
【０００８】
無線通信システムの構成例を示す図である。

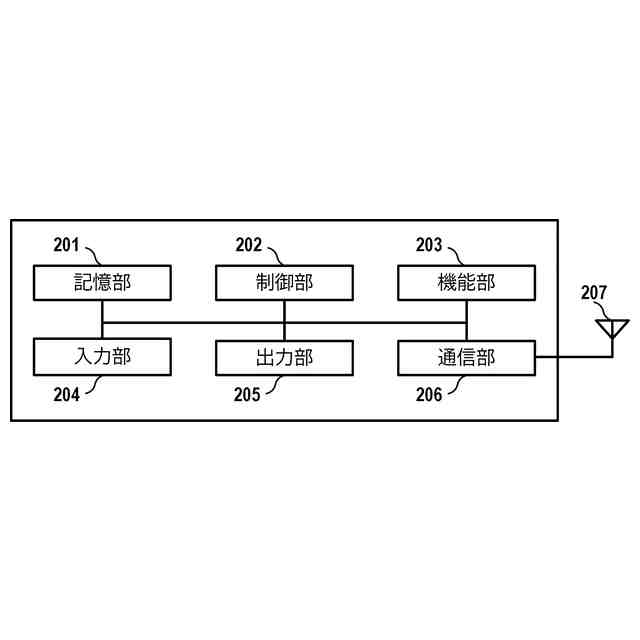

通信装置のハードウェア構成例を示す図である。

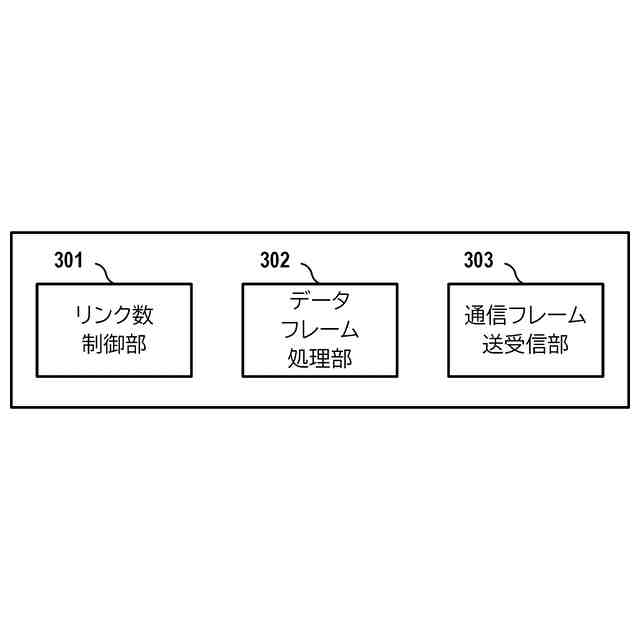

通信装置の機能構成例を示す図である。

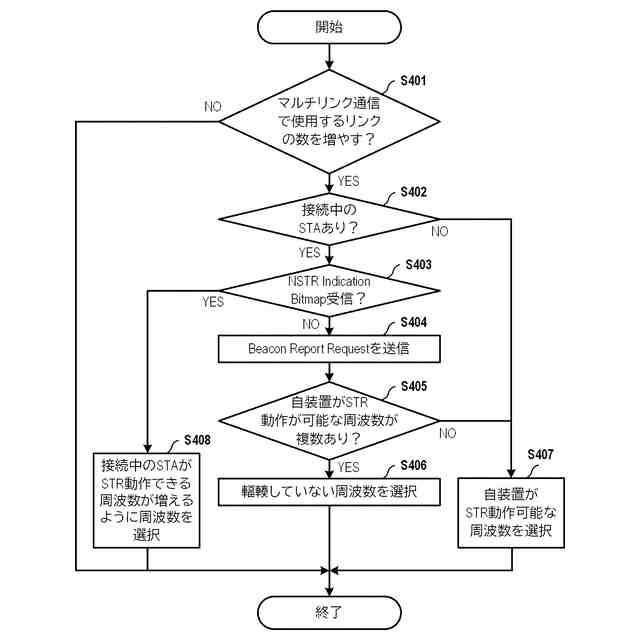

ＡＰが追加する周波数を選択する際のフローの一例を示す図である。

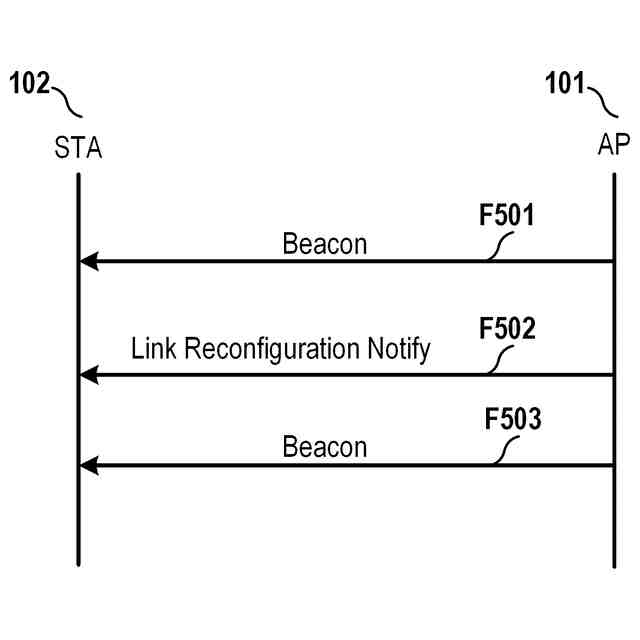

ＡＰが追加する周波数を報知する際のＡＰとＳＴＡ間でのシーケンス例を示す図である。

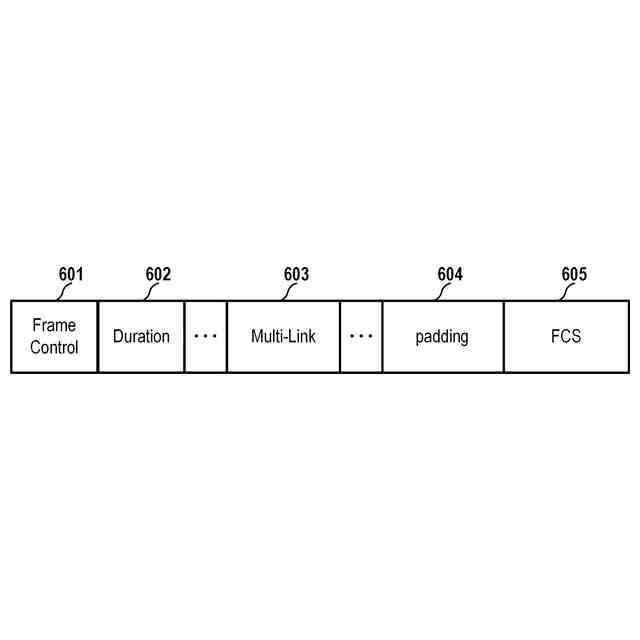

Ｂｅａｃｏｎフレームの構成例を示す図である。

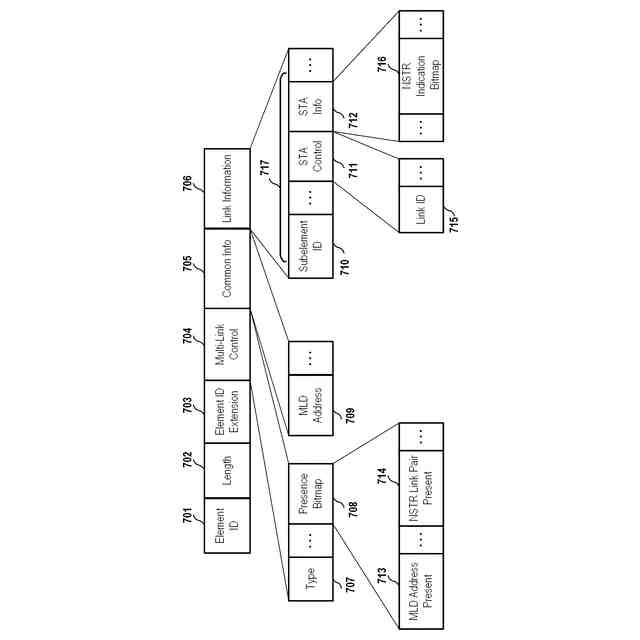

Ｍｕｌｔｉ－Ｌｉｎｋエレメントの構成例を示す図である。

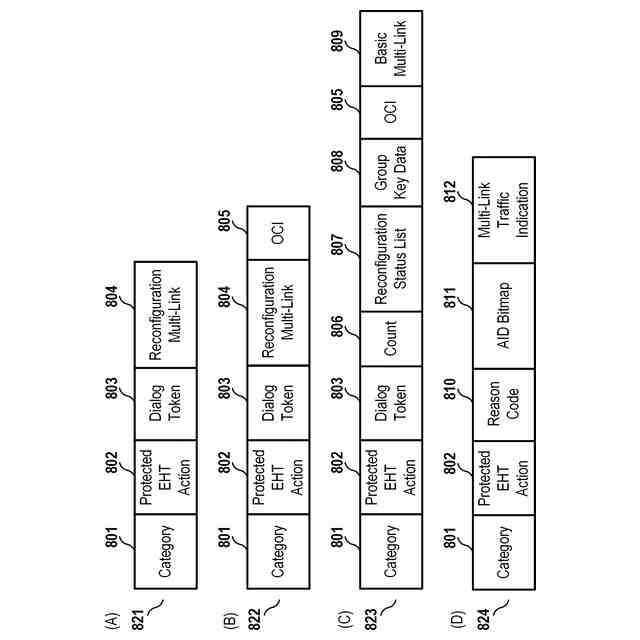

Ａｃｔｉｏｎフレームの構成例を示す図である。
ＰｒｏｔｅｃｔｅｄＥＨＴＡｃｔｉｏｎフィールドの値とその意味の対応表の一例である。
ＳＴＡが追加するリンクで用いる周波数を選択する際のフローの一例を示す図である。
ＳＴＡがリンクの追加をＡＰに要求する際のＡＰとＳＴＡ間でのシーケンス例を示す図である。
ＡＰがＳＴＡから要求されたリンクの追加の可否を判定する際のフローの一例を示す図である。
ＡＰがリンクの追加をＳＴＡに推奨する際のＡＰとＳＴＡ間でのシーケンス例を示す図である。
ＡＰがＳＴＡにリンクの追加を推奨する場合に、使用する周波数を選択する際のフローの一例を示す図である。
ＡＰが使用停止する周波数を選択する際のフローの一例を示す図である。
ＳＴＡがリンクを削除する場合に、使用停止する周波数を選択する際のフローの一例を示す図である。
ＡＰがＳＴＡから要求されたリンクの削除の可否を判定する際のフローの一例を示す図である。
ＡＰがＳＴＡにリンクの削除を推奨する場合に、使用停止する周波数を選択する際のフローの一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
（システム構成）

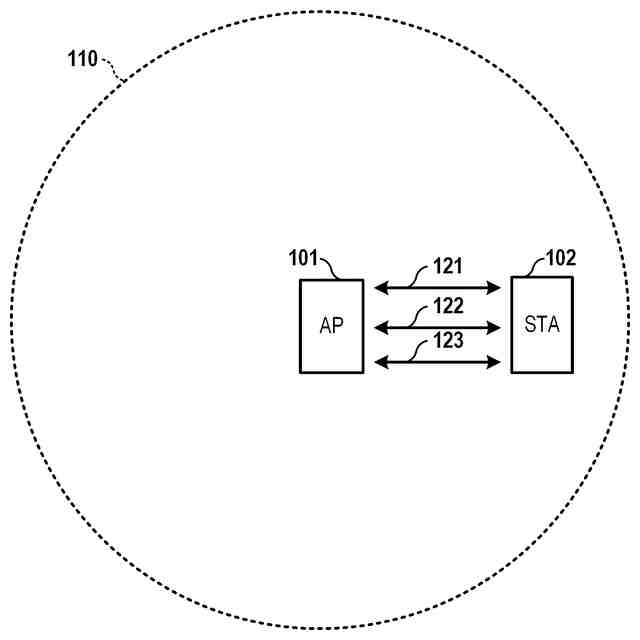

図１に、本実施形態に係る無線通信システムの構成例を示す。本無線通信システムは、例えば、アクセスポイント（ＡＰ）１０１とステーション（ＳＴＡ）１０２とを含んで構成される。ＡＰ１０１は、無線ネットワーク１１０を構成する。また、ＳＴＡは、無線ネットワーク１１０に参加する。すなわち、無線ネットワーク１１０は、ＡＰ１０１が他の通信装置との間で無線通信することができる範囲（通信範囲）を示しており、本実施形態では、ＳＴＡ１０２は、ＡＰ１０１の通信範囲内に位置している。ＡＰ１０１とＳＴＡ１０２とを区別なく通信装置１００と呼ぶことがある。ＡＰ１０１は、無線ＬＡＮルータやパーソナルコンピュータ（ＰＣ）等を含みうるが、これらに限定されない。また、ＳＴＡ１０２は、カメラ、タブレット、スマートフォン、ＰＣ、携帯電話、ビデオカメラ等を含みうるが、これらに限定されない。なお、ＡＰ１０１やＳＴＡ１０２は、ＩＥＥＥ８０２．１１ｂｅ規格に準拠した無線通信を実行することができる無線チップなどの情報処理装置であってもよい。また、図１の無線ネットワークは１台のＡＰ１０１と１台のＳＴＡ１０２によって構成されているが、ＡＰ１０１およびＳＴＡ１０２の台数や配置はこれに限定されない。例えば、ＡＰ１０１に２つ以上のＳＴＡ１０２が接続していてもよく、ＡＰ１０１が２つ以上あってもよい。
（【００１１】以降は省略されています）
