公開番号2025097031
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213083
出願日2023-12-18
発明の名称建入れサポート
出願人東都機材株式会社
代理人個人,個人
主分類E04G 21/18 20060101AFI20250623BHJP(建築物)
要約【課題】圧縮荷重が印加された際の耐荷重の向上ができる建入れサポートを提供する。

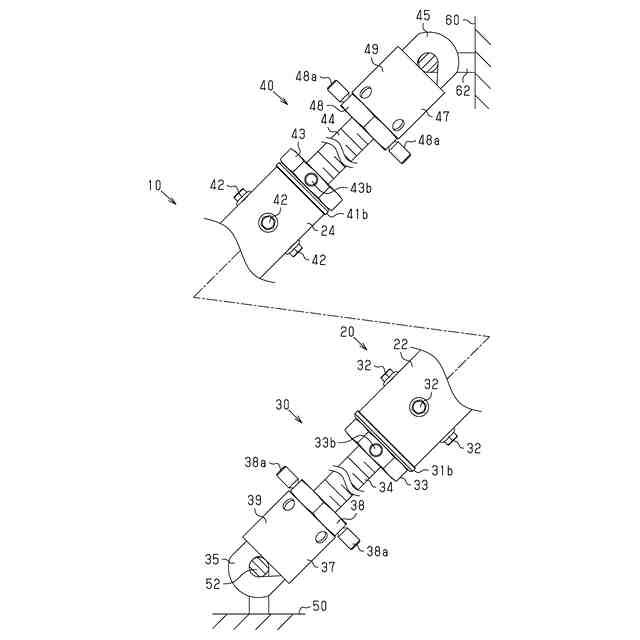

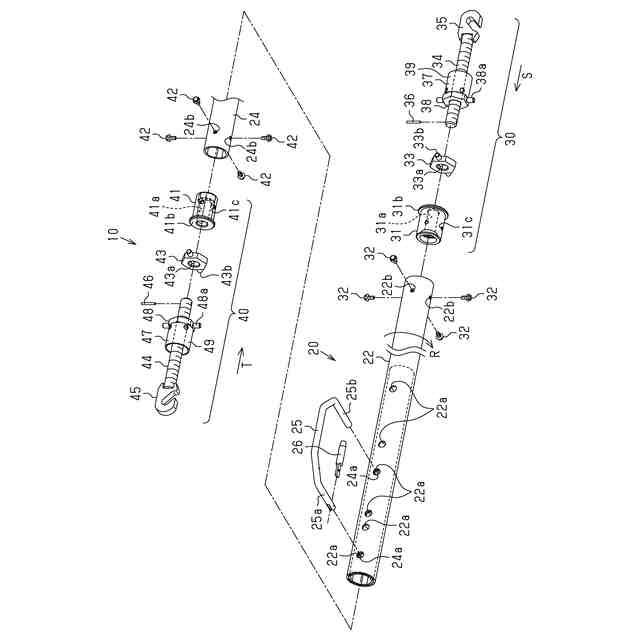

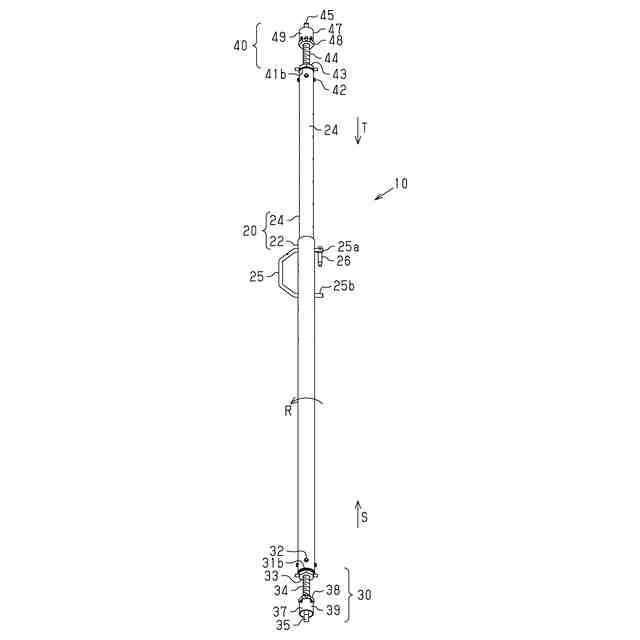

【解決手段】建入れサポート10は、外管22及び内管24に固定された内嵌ナット31、41に対して進退自在に螺合されるとともに、コンクリート床板、及びコンクリート壁板の被取付部に取り付けるフック35、45を外端に有するネジ棒34、44を有する。内嵌ナット31、41は、サポート管20の端部面に面接触して、サポート管20に印加される圧縮荷重をサポート管20の端部面に伝達するフランジ31b、41bを有する。
【選択図】図2
特許請求の範囲【請求項１】
サポート管の下端には、第１構造物に対して取り付けられる第１取付部を有し、前記サポート管の上端には、前記第１構造物に対して垂直に配置される第２構造物に対して取り付けられる第２取付部を有する建入れサポートであって、
前記第１取付部及び前記第２取付部のうち、少なくとも一方の取付部は、前記サポート管の端部に内嵌された内嵌ナットと、
前記サポート管の端部外周面に対して径方向に貫通されて前記内嵌ナットに対して螺合されることにより、前記内嵌ナットの前記サポート管に対する回り止め及び前記サポート管に印加される引張荷重を受ける緊結部材と、
前記内嵌ナットに対して進退自在に螺合されるとともに、前記第１構造物または前記第２構造物の被取付部に取り付けるフックを外端に有するネジ棒を有し、
前記ネジ棒には、前記サポート管の端部面に面接触して、前記サポート管に印加される圧縮荷重を前記サポート管の端部面に伝達する圧縮荷重伝達部材が螺合されている建入れサポート。
続きを表示（約 560 文字）【請求項２】

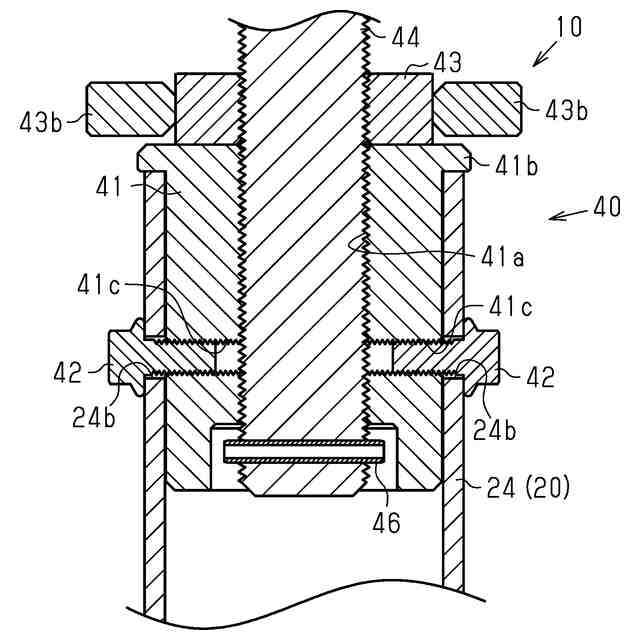

前記圧縮荷重伝達部材は、前記内嵌ナットの外周に形成されたフランジである請求項１に記載の建入れサポート。
【請求項３】

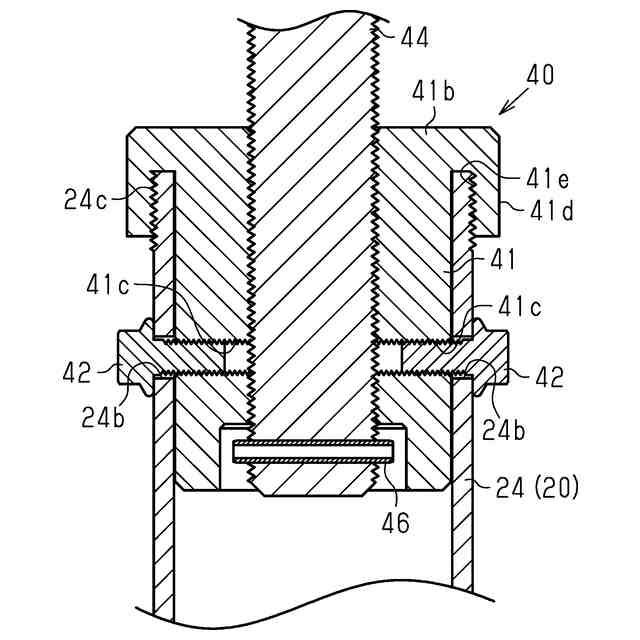

前記フランジは、前記サポート管の外周に螺刻された雄ネジに螺合する筒部を有する請求項２に記載の建入れサポート。
【請求項４】

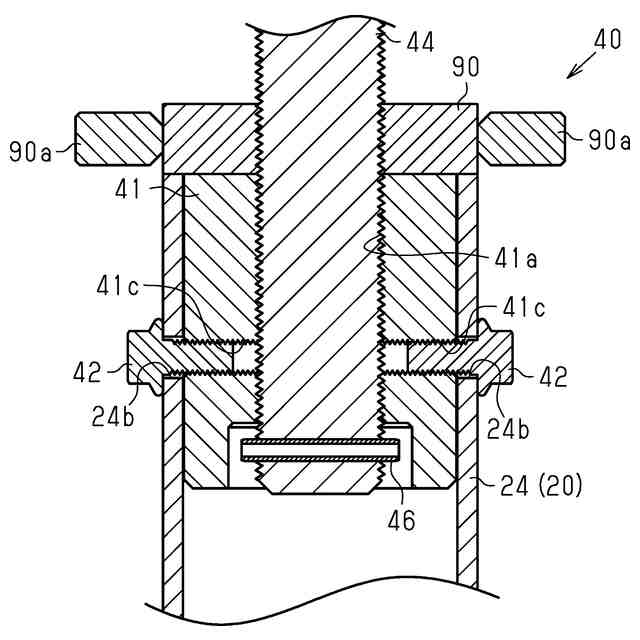

前記フランジは、前記サポート管の外周にカシメ着されているカシメ部を有する請求項２に記載の建入れサポート。
【請求項５】

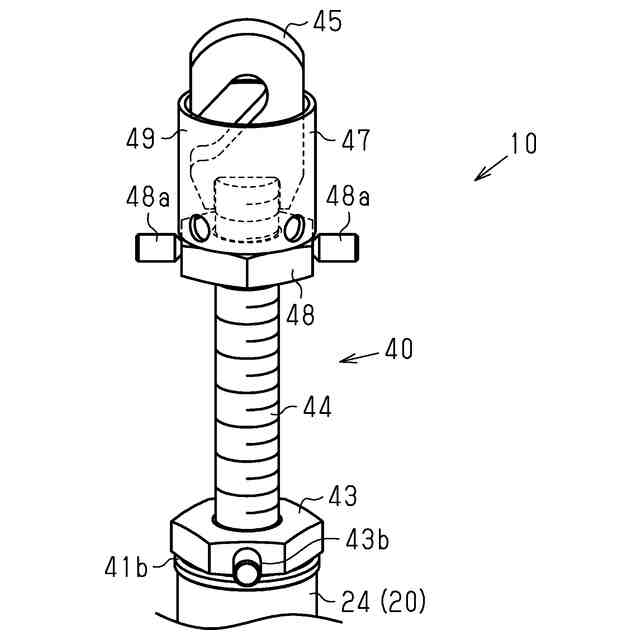

前記圧縮荷重伝達部材は、前記内嵌ナットの外端に接して配置されて、該内嵌ナットの前記ネジ棒に対する緩み止めを行う固定ナットである請求項１に記載の建入れサポート。
【請求項６】
前記第１取付部及び前記第２取付部は、前記内嵌ナット、前記緊結部材及び前記ネジ棒をそれぞれ有していて、
前記第１取付部の前記ネジ棒及び前記第２取付部のネジ棒は、前記第１取付部の前記内嵌ナット及び前記第２取付部の内嵌ナットに対して逆ネジの関係でそれぞれ進退自在に螺合されている請求項１乃至請求項５のうち、いずれか１項に記載の建入れサポート。
【請求項７】
前記サポート管は、外管と、前記外管に対して軸心方向に位置調節可能に差し込み配置された内管を含む請求項６に記載の建入れサポート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築現場で使用される建入れサポートに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
建築現場では、ＰＣ板（プレキャストコンクリート板）、型枠などを所定位置に、垂直・水平を正確に正しく設置するために、床等とＰＣ板等の間に、建入れサポートが使用されている。
【０００３】
建入れサポートは、特許文献１が公知である。特許文献１の建入れサポートは、サポート管の下端にコンクリート床板に固定されたフックに係合する環体を有するネジ棒が螺入されている。サポート管の上端には、コンクリート壁板に取り付けられる壁面取付金具を有するとともに前記ネジ棒とは逆ネジの関係のネジ棒が螺入されている。
【０００４】
特許文献１の建入れサポートは、サポート管を軸心方向に時計方向または反時計方向に回転させることにより、前記した一対のネジ棒は、サポート管に対して進退することにより、全長が伸縮調節可能にされている。
【０００５】
特許文献１では、一対のネジ棒がサポート管に対して、直に螺合されたものとなっている。この構成は、長尺のサポート管自体に雌ネジを刻設することとなる。
ところで、雌ネジの刻設は、長尺の部材よりも長さが短い部材に対して行う方が、製造がしやすい利点がある。
【０００６】
この利点を生かすために、図１１及び図１２に示すように、サポート管１１０の上下両端に対してネジ棒１２０が軸心方向に螺合された内嵌ナット１３０を内嵌する建入れサポート１００が提案されている。なお、図１１及び図１２は、代表的に、サポート管１１０の上端側の内嵌ナット１３０及びネジ棒１２０を図示している。サポート管１１０の上下両端にそれぞれ設けられたネジ棒１２０は、逆ネジの関係となっている。
【０００７】
内嵌ナット１３０は、サポート管１１０の外周に設けられた複数の貫通孔１１２を介して径方向に複数のネジ部材１４０がそれぞれ螺着されることにより、サポート管１１０に対し軸心方向及び周方向への回転ができないようにされている。
【０００８】
サポート管１１０の上端側のネジ棒１２０の外端には、例えば、コンクリート壁板Ａに取り付けられる壁面取付金具Ａａに掛止するフック１５０を有する。また、図示はしないが、サポート管１１０の下端側のネジ棒の外端には、例えば、前記フック１５０と同様のフックが設けられていて、該フックがコンクリート床板に固定されたアンカー等に係合されている。
【０００９】
図１１、及び図１２の建入れサポートは、上記のようにコンクリート壁板及びコンクリート床板にそれぞれ取り付けられた状態で、サポート管を軸心方向に時計方向または反時計方向に回転させることにより、一対の前記ネジ棒は、サポート管に対して進退する。このことにより、建入れサポートの全長が伸縮調節される。なお、図１１では、説明の便宜上、図示しないが、後述する第１実施形態と同様のフックロック体がネジ棒１２０に取り付けられている。
【先行技術文献】
【特許文献】
【００１０】
実開昭４９－８１６２７号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
