公開番号2025096456
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063966,2020106997
出願日2025-04-08,2020-06-22
発明の名称噴射ノズル
出願人株式会社アネックス
代理人個人
主分類B05B 1/20 20060101AFI20250619BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】靴を履いたまま足底に冷却剤などをスプレーすることができる噴射ノズルを提供する。
【解決手段】細長い中空の可撓性のチューブであって、前記中空のチューブの一端は、閉じられており、その先端に、靴のトップエッジからインソールと足底の間に導く扁平形状のガイド部を備え、前記中空のチューブの他端は、解放されており、スプレー容器の噴射口に接続されるように構成され、前記中空のチューブの一端近傍に、チューブの内壁から外壁に貫通する貫通孔が設けられている、噴射ノズル。

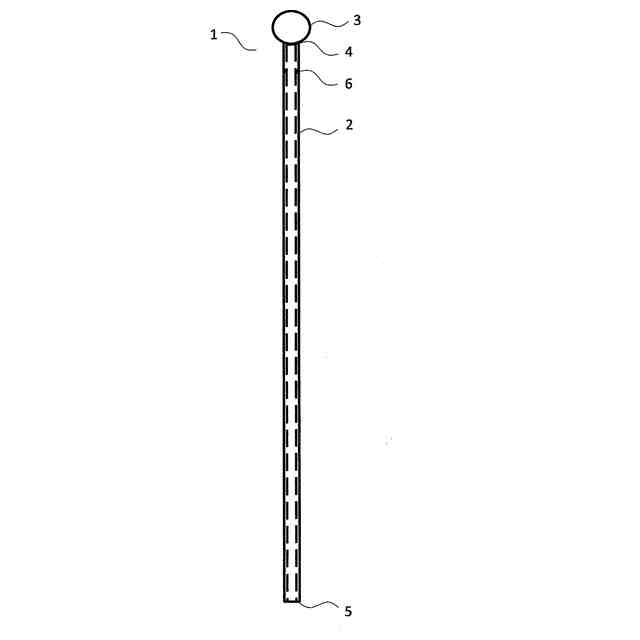

【選択図】図1
特許請求の範囲【請求項１】
細長い中空の可撓性のチューブであって、前記中空のチューブの一端は、閉じられており、その先端に、靴のトップエッジからインソールと足底の間に導く扁平形状のガイド部を備え、
前記中空のチューブの他端は、解放されており、スプレー容器の噴射口に接続されるように構成され、
前記中空のチューブの一端近傍に、チューブの内壁から外壁に貫通する貫通孔が設けられ、
前記噴射口が２個以上であり、
前記チューブの外壁の長手方向に沿って対称に２つのリブが設けられている、
噴射ノズル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、靴を履いたまま足底にスプレーすることができる噴射ノズルに関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
スポーツを行っている途中に、冷却剤などをスプレーすると、パフォーマンスが向上することが知られている。このような冷却剤は、靴を脱いで足底にスプレーされる。このため、スプレーするために時間がかかるという問題がある。
【０００３】
靴を履いたまま足に冷風を送ることができる装置が開発されている（例えば、特許文献１参照）。しかし、この装置は、靴に装着されるため、構造が複雑であり、スポーツなどのハードな使用に耐えられない、靴の重量・構造に制限がかかるという問題がある。また、靴ごとに装着しなければならないという問題がある。
【先行技術文献】
【特許文献】
【０００４】
実開平５－７１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、靴を履いたまま足底に冷却剤などをスプレーすることができる噴射ノズルを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の噴射ノズルは、細長い中空の可撓性のチューブであって、前記中空のチューブの一端は、閉じられており、その先端に、靴のトップエッジからインソールと足底の間に導く扁平形状のガイド部を備え、
前記中空のチューブの他端は、開放されており、スプレー容器の噴射口に接続されるように構成され、
前記中空のチューブの一端近傍に、チューブの内壁から外壁に貫通する貫通孔が設けられている。
【０００７】

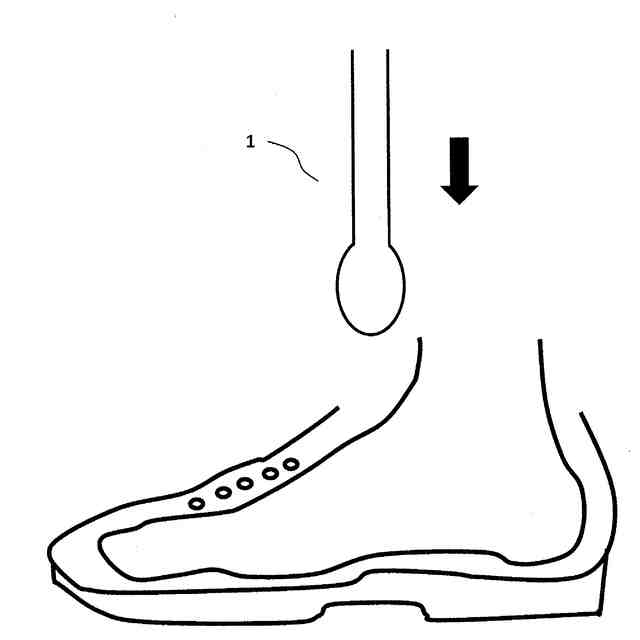

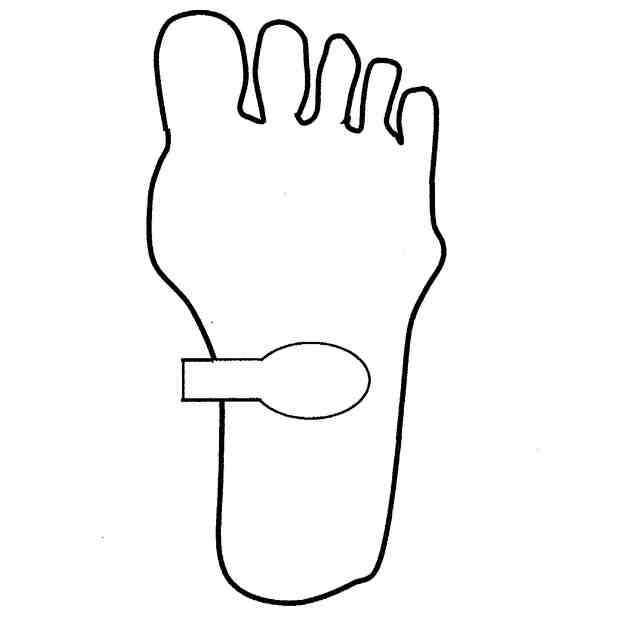

本発明の噴射ノズルは、靴のトップエッジからインソールと足底の間に導く扁平形状のガイド部を備えている。この結果、靴を履いたままで、扁平形状のガイド部を足底に導びいて、スプレー容器から内容物をスプレーすることができる。
【０００８】
また、チューブの他端は、解放されており、スプレー容器の噴射口に接続されるように構成されているので、市販の冷却剤などが入ったプレー容器の噴射ノズルの代わりに用いることができる。
【０００９】
また、本発明の噴射ノズルは、貫通孔が２個以上であると好ましい。２個以上あると、足底の前後に冷却剤などを噴射することができるので、効果を高めることができる。
【００１０】

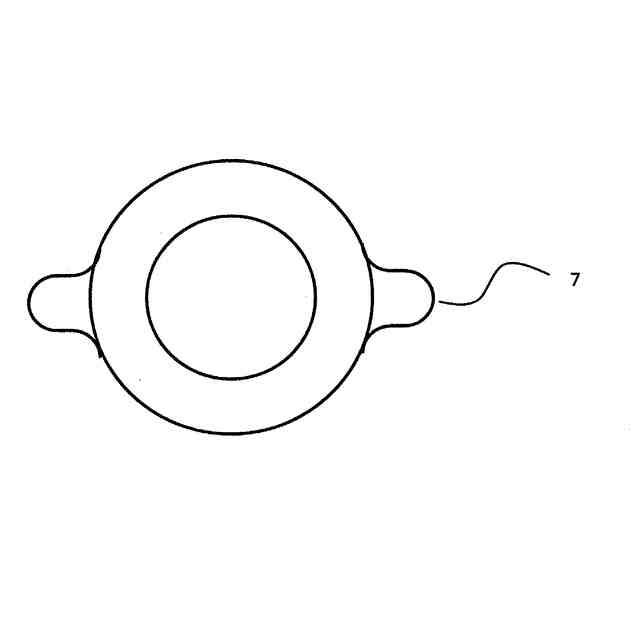

また、本発明の噴射ノズルは、前記チューブの外壁の長手方向に沿って対称に２つのリブが設けられていると好ましい。リブを設けることにより、噴射ノズルの先端が横に曲がることを防止して、より確実に靴のトップエッジからインソールと足底の間に導くことができる。
【発明の効果】
（【００１１】以降は省略されています）
