公開番号2025095640
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211766
出願日2023-12-15
発明の名称水漏れ検知システム
出願人富士通フロンテック株式会社
代理人インフォート弁理士法人
主分類E03B 7/00 20060101AFI20250619BHJP(上水;下水)
要約【課題】地中に埋設された水道管の水漏れ箇所を容易に検知することができる水漏れ検知システムを提供すること。

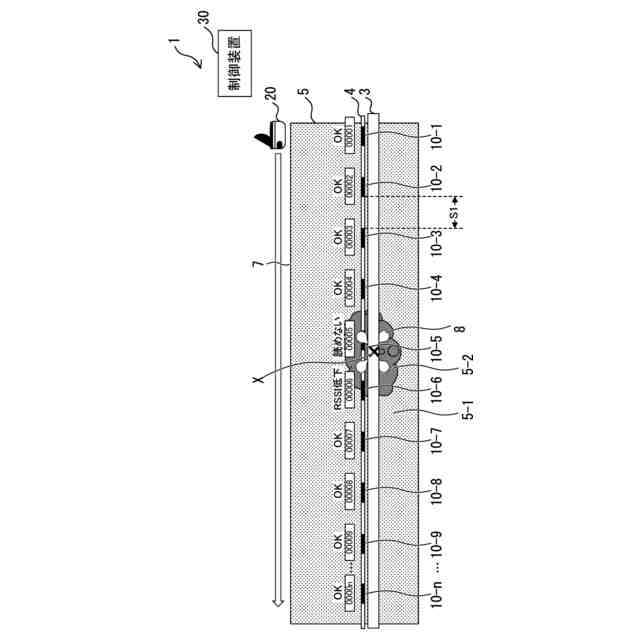

【解決手段】地中5に埋設された水道管3に沿って埋設された複数のRFIDタグ10-1、10-2、10-3・・・、10-nと、複数のRFIDタグ10-1、10-2、10-3・・・、10-nと通信を行うアンテナ6が接続されたRFIDリーダライタ20と、RFIDリーダライタ20に接続された制御装置30と、を備える水漏れ検知システム1であって、複数のRFIDタグ10-1、10-2、10-3・・・、10-nは、水道管3に沿って所定の間隔S1で連続して地中5に埋設され、制御装置30は、複数のRFIDタグ10-1、10-2、10-3・・・、10-nからRFIDリーダライタ20へ送信された信号に基づいて水道管3が水漏れした箇所を検知する。
【選択図】図2

特許請求の範囲【請求項１】

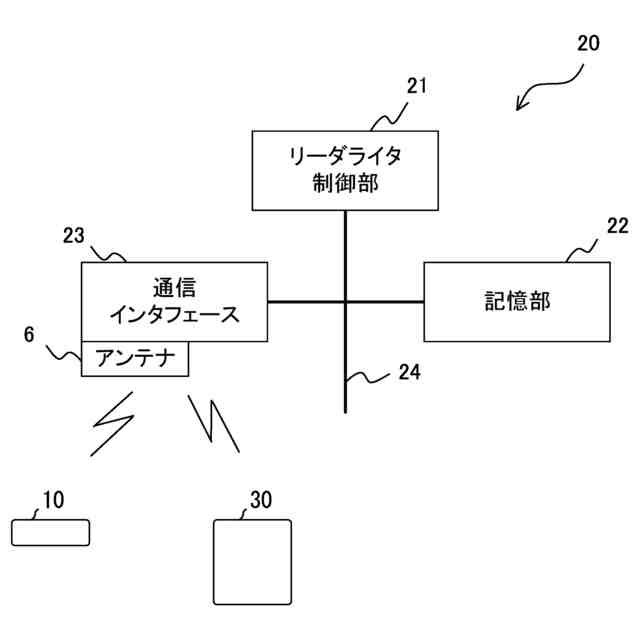

地中に埋設された水道管に沿って埋設された複数のＲＦＩＤタグと、前記複数のＲＦＩＤタグと通信を行うアンテナが接続されたＲＦＩＤリーダライタと、前記ＲＦＩＤリーダライタに接続された制御装置と、を備える水漏れ検知システムであって、

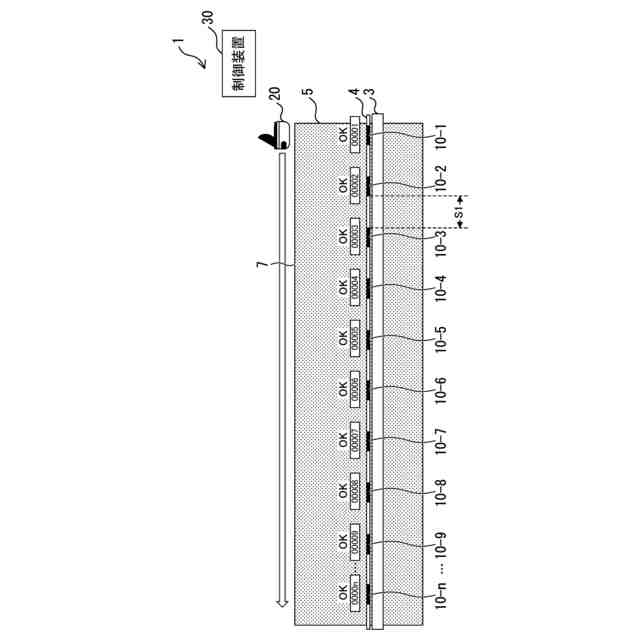

前記複数のＲＦＩＤタグは、前記水道管に沿って所定の間隔で連続して前記地中に埋設され、
前記制御装置は、前記複数のＲＦＩＤタグから前記ＲＦＩＤリーダライタへ送信された信号に基づいて前記水道管が水漏れした箇所を検知する
ことを特徴とする水漏れ検知システム。
続きを表示（約 430 文字）【請求項２】
前記複数のＲＦＩＤタグは、前記水道管と並行して連続して埋設されている
ことを特徴とする請求項１に記載の水漏れ検知システム。
【請求項３】
前記複数のＲＦＩＤタグは、長尺のテープに封入されて前記所定の間隔で連続して埋設されている
ことを特徴とする請求項２に記載の水漏れ検知システム。
【請求項４】

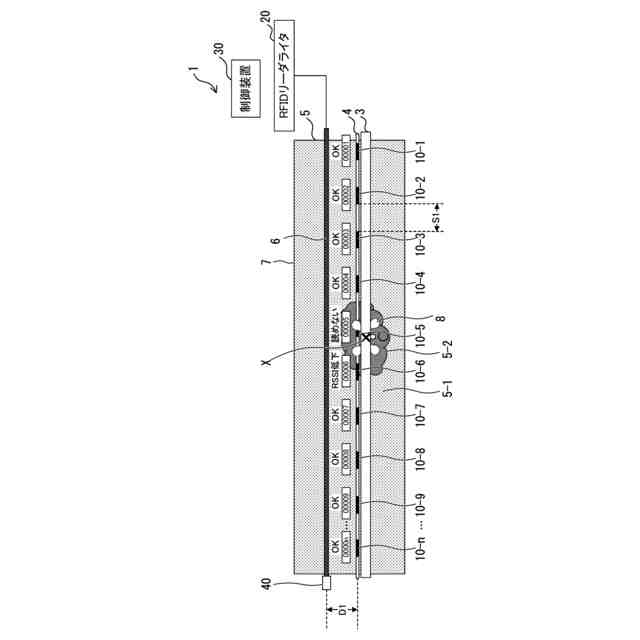

前記アンテナは、ケーブル状に形成され、前記水道管に沿って埋設されている
ことを特徴とする請求項３に記載の水漏れ検知システム。
【請求項５】
前記複数のＲＦＩＤタグは、各ＲＦＩＤタグを識別可能なＥＰＣが連続して付与され、
前記制御装置は、前記水道管に沿って連続して埋設された前記複数のＲＦＩＤタグから受信した信号に含まれる前記ＥＰＣに基づいて前記水道管が水漏れした箇所を検知する
ことを特徴とする請求項１から４のうちいずれかに記載の水漏れ検知システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水漏れ検知システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
現在、給水管や排水管などの水道管の水漏れの修理を行う場合、水道管の修理業者は、例えば、水道管が埋設された地中に音センサや振動センサを備えた検知棒（「聴診棒」とも呼ばれる）を挿入することで、水漏れにより生じる水漏れ音や振動を検知して水漏れ箇所の特定を行っている。
【０００３】
例えば、配水管の継ぎ目近傍に設置されるＲＦＩＤタグと、ＲＦＩＤタグと通信を行うＲＦＩＤリーダライタとを用いた水漏れ検出方法であって、配水管の継ぎ目からＲＦＩＤタグに流れ込む水漏れによる通信状態の変化に基づいて水漏れを検出する水漏れ検出方法が開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１６３２５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の検知棒による水漏れ箇所の特定方法では、微かな水漏れ音や振動を頼りにあたりをつけて土を掘り起こして地中に埋設された水道管の水漏れ箇所を特定できなかったら、また次の箇所の水漏れ音や振動を検知するという作業を繰り返すことで、水漏れ箇所の特定を行う必要があった。このため、検知棒を使って地中の水漏れ箇所を見つけるまでに、長さが１５ｍほどの水道管でも１～２時間を要するとともに、水漏れ箇所に行き着くまでに何回も土を掘り起こす重労働を行わなければならなかった。また、修理業者によっては、水漏れ箇所を特定することさえできず、諦めるケースも生じていた。
【０００６】
さらに、先行技術文献に記載の従来の水漏れ検出方法においては、配水管の特定の継ぎ目の水漏れを検出することができるものの、地中に埋設された水道管の水漏れ箇所を容易に検知することはできなかった。
【０００７】
本発明は、上記課題に鑑み、地中に埋設された水道管の水漏れ箇所を容易に検知することができる水漏れ検知システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の水漏れ検知システムは、地中に埋設された水道管に沿って埋設された複数のＲＦＩＤタグと、前記複数のＲＦＩＤタグと通信を行うアンテナが接続されたＲＦＩＤリーダライタと、前記ＲＦＩＤリーダライタに接続された制御装置と、を備える水漏れ検知システムであって、前記複数のＲＦＩＤタグは、前記水道管に沿って所定の間隔で連続して前記地中に埋設され、前記制御装置は、前記複数のＲＦＩＤタグから前記ＲＦＩＤリーダライタへ送信された信号に基づいて前記水道管が水漏れした箇所を検知することを特徴とする。
【０００９】
また、前記複数のＲＦＩＤタグは、前記水道管と並行して連続して埋設されていてもよい。
【００１０】
また、前記複数のＲＦＩＤタグは、長尺のテープに封入されて前記所定の間隔で連続して埋設されていてもよい。
（【００１１】以降は省略されています）
