公開番号2025094034
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025041523,2021007087
出願日2025-03-14,2021-01-20
発明の名称画像形成システム
出願人キヤノン株式会社
代理人弁理士法人中川国際特許事務所
主分類H04N 1/00 20060101AFI20250617BHJP(電気通信技術)
要約【課題】遠隔操作部から無線通信で画像形成装置を操作する画像形成システムにおいて、複数の画像形成装置の状態を容易に確認することができる構成を提供する。
【解決手段】シートに画像を形成する画像形成ユニットを有する画像形成装置と、無線通信を介して前記画像形成装置から受信した画像データを表示し、前記画像形成装置を含む複数の画像形成装置を操作する遠隔操作部と、を備える画像形成システムであって、前記遠隔操作部は、前記画像形成装置を含む複数の画像形成装置の状態の取得を指示するための入力部と、前記入力部を通しての前記指示がなされたことに応じて、無線通信を介して前記画像形成装置を含む複数の画像形成装置から、各画像形成装置の状態を取得し、前記取得した複数の画像形成装置の状態を前記表示部に一括して表示するコントローラと、を有する。
【選択図】図7

特許請求の範囲【請求項１】
入力された画像データに基づいてシートに画像を形成する画像形成ユニットを有する画像形成装置と、
無線通信を介して前記画像形成装置から受信した画像データに基づいて情報を表示可能な表示部を有し、前記画像形成装置を含む複数の画像形成装置を操作する遠隔操作部と、
を備える画像形成システムであって、
前記遠隔操作部は、
前記画像形成装置を含む複数の画像形成装置の状態の取得を指示するための入力部と、
前記入力部を通しての前記指示がなされたことに応じて、無線通信を介して前記画像形成装置を含む複数の画像形成装置から、各画像形成装置の状態を取得し、前記取得した複数の画像形成装置の状態を前記表示部に一括して表示させるコントローラと、を有する、
ことを特徴とする画像形成システム。
続きを表示（約 1,100 文字）【請求項２】
前記遠隔操作部は、電源スイッチが操作され起動されると、前記画像形成装置に信号を送信して、前記画像形成装置との間の無線通信を確立し、前記画像形成装置から前記入力部を含むメインメニュー画面の画像データを受信して、前記入力部を含むメインメニュー画面を前記表示部に表示することを特徴とする請求項１に記載の画像形成システム。
【請求項３】
前記遠隔操作部は、１台の画像形成装置を操作対象の画像形成装置として設定し、前記取得した複数の画像形成装置の状態を無線通信を介して前記操作対象として設定した画像形成装置に送信し、前記取得した複数の画像形成装置の状態に応じた画像データを、前記画像形成装置から受信し、前記表示部に表示することを特徴とする請求項１又は２に記載の画像形成システム。
【請求項４】
前記遠隔操作部は、前記表示部とユーザからのタッチ操作を検知する操作部が一体化されたタッチパネル方式の操作表示部を有し、
前記入力部は、前記操作表示部に表示されることを特徴とする請求項１乃至３のいずれか１項に記載の画像形成システム。
【請求項５】
前記遠隔操作部は、前記操作表示部とは別に、キー操作入力部を有し、
前記キー操作入力部は、前記入力部を有することを特徴とする請求項４に記載の画像形成システム。
【請求項６】
前記遠隔操作部は、画像形成装置から取得した状態が注意を促す必要がある重要な状態であると判定する応答を記憶した記憶部を有し、取得した複数の画像形成装置の状態が前記記憶部に記憶した前記応答に合致した場合には、前記重要な状態の画像形成装置を、その他の画像形成装置とは異なる方式で前記表示部に表示することを特徴とする請求項１乃至５のいずれか１項に記載の画像形成システム。
【請求項７】
前記コントローラは、前記重要な状態の画像形成装置を、テロップ表示で前記表示部に表示することを特徴とする請求項６に記載の画像形成システム。
【請求項８】
前記コントローラは、前記重要な状態の画像形成装置を、その他の画像形成装置とは色を変えて前記表示部に表示することを特徴とする請求項６に記載の画像形成システム。
【請求項９】
前記コントローラは、前記重要な状態の画像形成装置を、マークを付けて前記表示部に表示することを特徴とする請求項６に記載の画像形成システム。
【請求項１０】
前記コントローラは、前記重要な状態の画像形成装置を、その他の画像形成装置に優先して、前記重要な状態の画像形成装置から順番に前記表示部に表示することを特徴とする請求項６に記載の画像形成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真複写機、電子写真プリンタ（例えばレーザビームプリンタ、ＬＥＤプリンタ等）などの画像形成装置と、画像形成装置を無線通信で操作する遠隔操作部と、を備えた画像形成システムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、画像形成装置が、画像を表示する表示部と、情報を入力する操作部を有する構成が広く知られている。この画像形成装置では、ユーザが操作部を操作することで用紙サイズ等の画像形成に関する設定が可能であり、あるいは表示部に画像形成装置の状態を表示することが可能である。
【０００３】
また特許文献１には、前述の表示部と操作部を一体化した操作表示部を画像形成装置から取り外せる遠隔操作部とし、画像形成装置と、画像形成装置を無線通信で操作する遠隔操作部と、を備えた構成が開示されている。特許文献１に記載された構成では、画像形成装置から離れた位置でユーザが遠隔操作部から入力した情報が無線通信で画像形成装置に送信され、また遠隔操作部に画像形成装置の状態が表示される。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３６６２８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、商業印刷分野などでは一人のユーザが複数の画像形成装置を運用する場合がある。この場合、表示部と操作部を画像形成装置に設置した構成では、表示部に画像形成装置の状態が表示されても、ユーザが画像形成装置ごとに表示部を確認しに行かなければならない。
【０００６】
一方、特許文献１に開示された構成のように、画像形成装置から離れた位置で遠隔操作部に表示された画像形成装置の状態を確認できたとしても、画像形成装置ごとの遠隔操作部を確認しなければならない。１カ所に各画像形成装置に対応する遠隔操作部を持ってきたとしても、各画像形成装置の状態を確認するためには、各遠隔操作部に表示された画像形成装置の状態を見比べる必要がある。
【０００７】
そこで本発明の目的は、画像形成装置から離れた位置で遠隔操作部から無線通信で画像形成装置を操作する画像形成システムにおいて、複数の画像形成装置の状態を容易に確認することができる構成を提供することである。
【課題を解決するための手段】
【０００８】
上記目的を達成するための本発明に係る画像形成システムの代表的な構成は、入力された画像データに基づいてシートに画像を形成する画像形成ユニットを有する画像形成装置と、無線通信を介して前記画像形成装置から受信した画像データに基づいて情報を表示可能な表示部を有し、前記画像形成装置を含む複数の画像形成装置を操作する遠隔操作部と、を備える画像形成システムであって、前記遠隔操作部は、前記画像形成装置を含む複数の画像形成装置の状態の取得を指示するための入力部と、前記入力部を通しての前記指示がなされたことに応じて、無線通信を介して前記画像形成装置を含む複数の画像形成装置から、各画像形成装置の状態を取得し、前記取得した複数の画像形成装置の状態を前記表示部に一括して表示させるコントローラと、を有する、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、画像形成装置と遠隔操作部との間で無線通信が可能な画像形成システムにおいて、１つの遠隔操作部からの操作で１つの遠隔操作部に複数の画像形成装置の状態を一括して表示することができる。
【図面の簡単な説明】
【００１０】

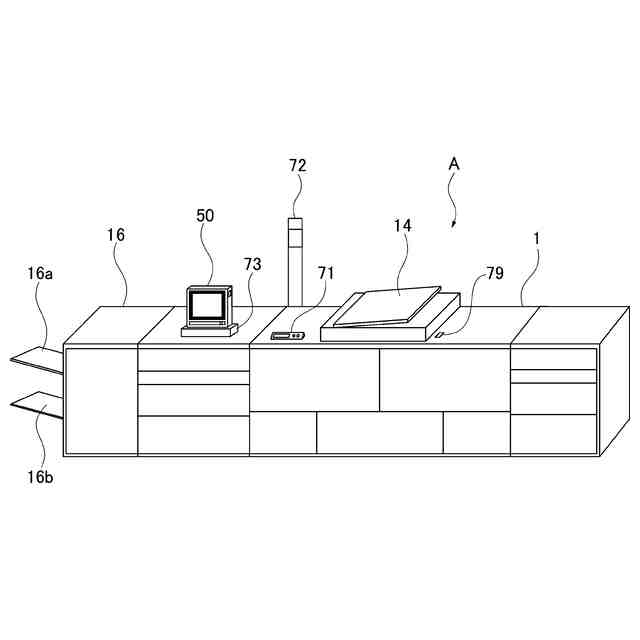

画像形成システムの斜視概略図である。

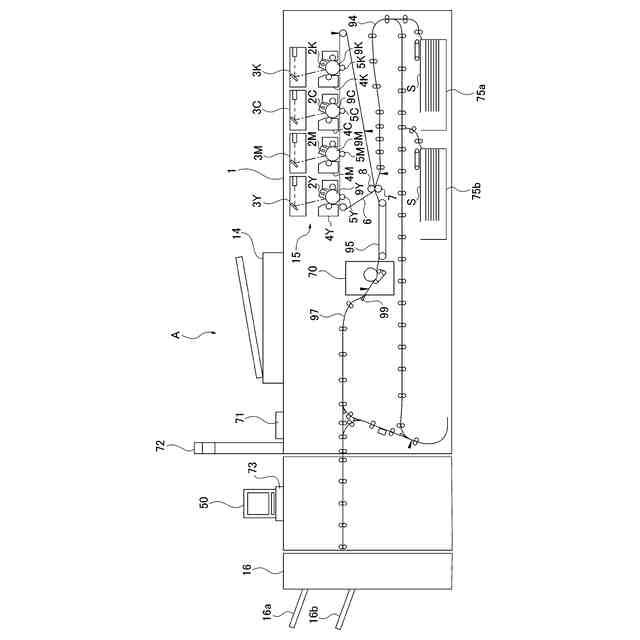

画像形成システムの断面概略図である。

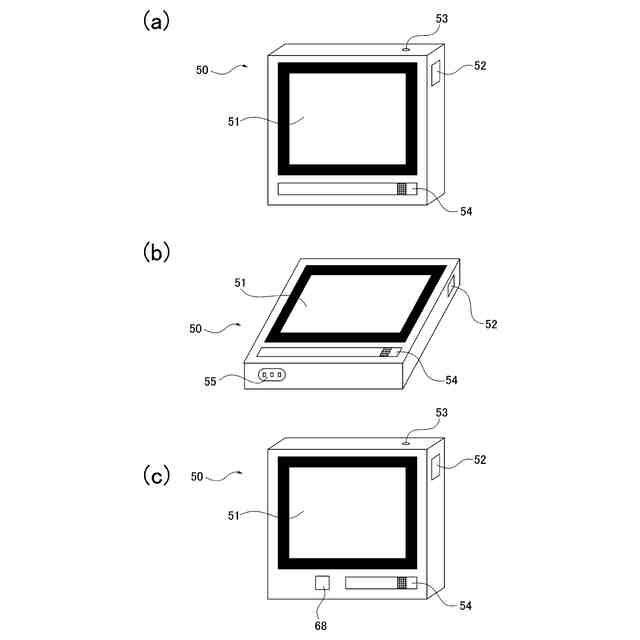

（ａ）（ｂ）（ｃ）は遠隔操作パネルの斜視概略図である。
画像形成装置のシステム構成を示すブロック図である。

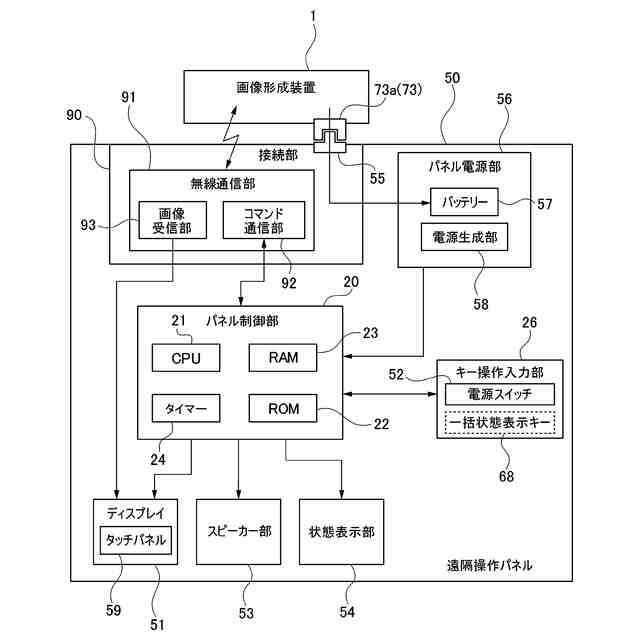

遠隔操作パネルのシステム構成を示すブロック図である。
（ａ）は画像形成装置と遠隔操作パネルの通信遷移図、（ｂ）は遠隔操作パネルのタッチパネルに座標表示を施した図である。

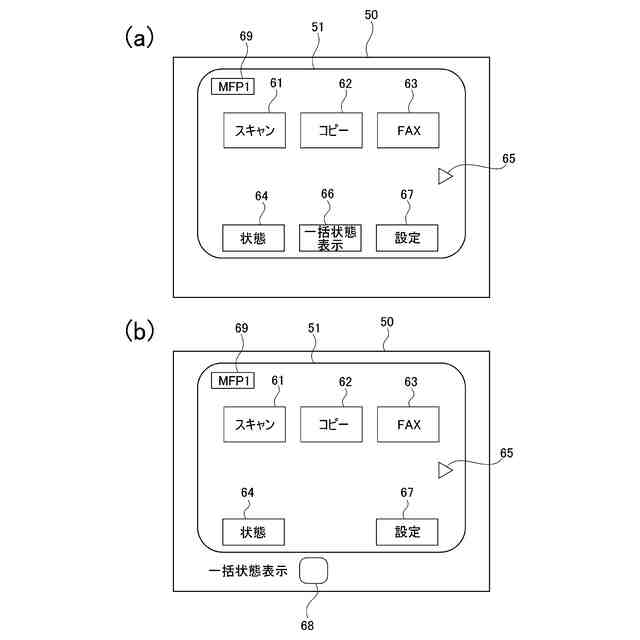

（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。

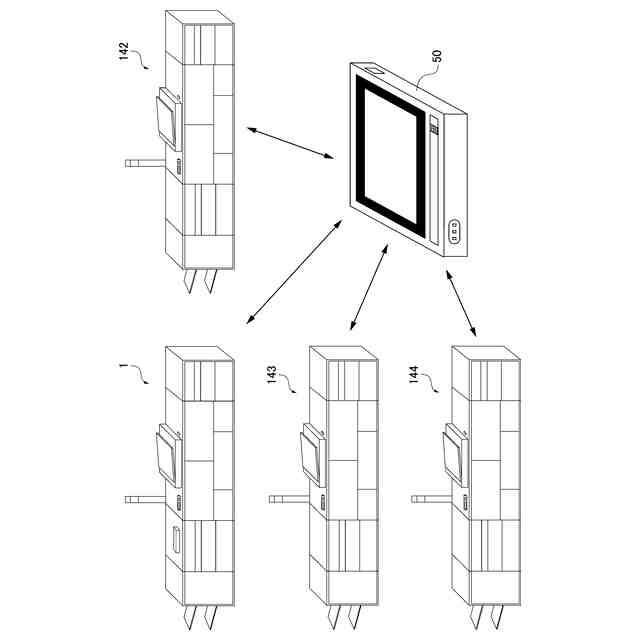

遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。

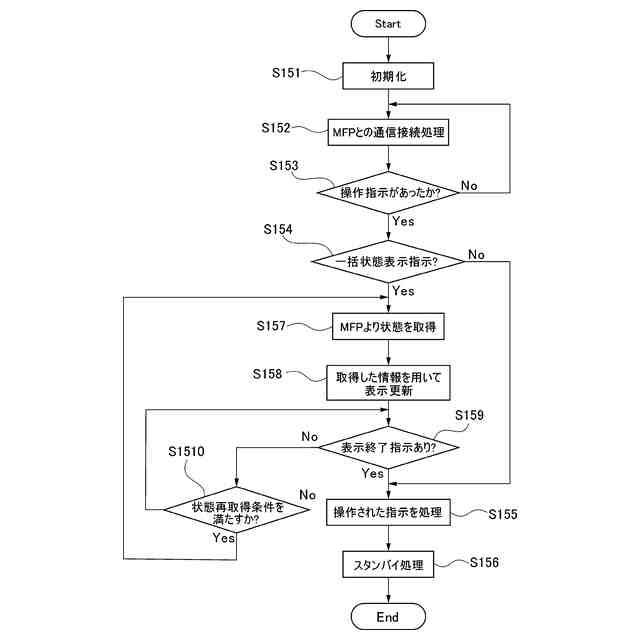

遠隔操作パネルの一括状態表示処理のフローチャートを示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
遠隔操作パネルの一括状態表示の設定処理のフローチャートを示す図である。
（ａ）（ｂ）は遠隔操作パネルのディスプレイに表示される画像の一例を示す図である。
画像形成装置の動作モードを示す表図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
