公開番号2025093713
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209529
出願日2023-12-12
発明の名称金属シート付接着シートの製造方法、及び、金属シート付接着シート
出願人日東シンコー株式会社
代理人弁理士法人藤本パートナーズ
主分類C09J 7/35 20180101AFI20250617BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】取り扱い容易な金属シート付接着シートの製造方法等を提供する。
【解決手段】金属シートで構成された金属層と熱硬化性接着シートで構成された接着層とを備えた積層シートを切断して、金属層及び接着層を備えた金属シート付接着シートを製造する金属シート付接着シートの製造方法であって、積層シートでは、金属シートが、第1面と、該第1面の反対面である第2面とを有し、熱硬化性接着シートが、第1接着面と、該第1接着面の反対面である第2接着面とを有し、金属シートの第1面と、熱硬化性接着シートの第2接着面とが接着され、熱硬化性接着シートがエポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されており、金属層の端面の少なくとも一部がテーパー面となっていて、該テーパー面と第2面とのなす角度が鈍角になっている金属シート付接着シートを製造する、金属シート付接着シートの製造方法を提供する。

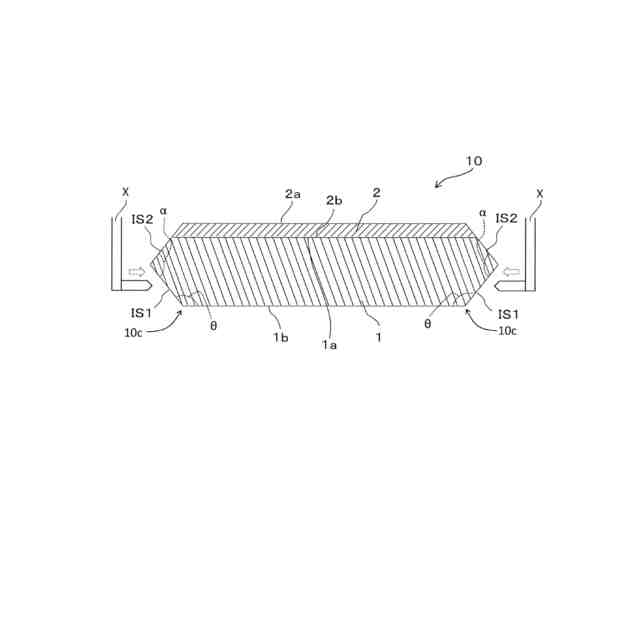

【選択図】図1c
特許請求の範囲【請求項１】
金属シートで構成された金属層と熱硬化性接着シートで構成された接着層とを備えた積層シートを切断して、前記金属層及び前記接着層を備えた金属シート付接着シートを製造する金属シート付接着シートの製造方法であって、
前記積層シートでは、
前記金属シートが、第１面と、該第１面の反対面である第２面とを有し、
前記熱硬化性接着シートが、第１接着面と、該第１接着面の反対面である第２接着面とを有し、
前記金属シートの前記第１面と、前記熱硬化性接着シートの前記第２接着面とが接着され、
前記熱硬化性接着シートがエポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されており、
前記金属層の端面の少なくとも一部がテーパー面となっていて、該テーパー面と前記第２面とのなす角度が鈍角になっている前記金属シート付接着シートを製造する
金属シート付接着シートの製造方法。
続きを表示（約 1,100 文字）【請求項２】
製造する金属シート付接着シートの形状が四角形であり、
該四角形で互いに対向する位置関係となる２辺に前記テーパー面を形成する
請求項１に記載の金属シート付接着シートの製造方法。
【請求項３】
ディスクカッターで前記金属層の側から前記積層シートに切り込みを入れて該積層シートにＶ溝を形成させることによって前記テーパー面を形成する
請求項１又は２に記載の金属シート付接着シートの製造方法。
【請求項４】

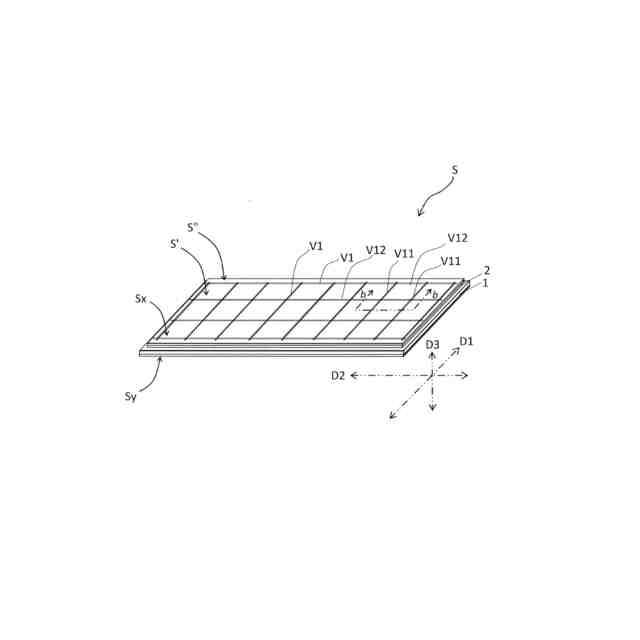

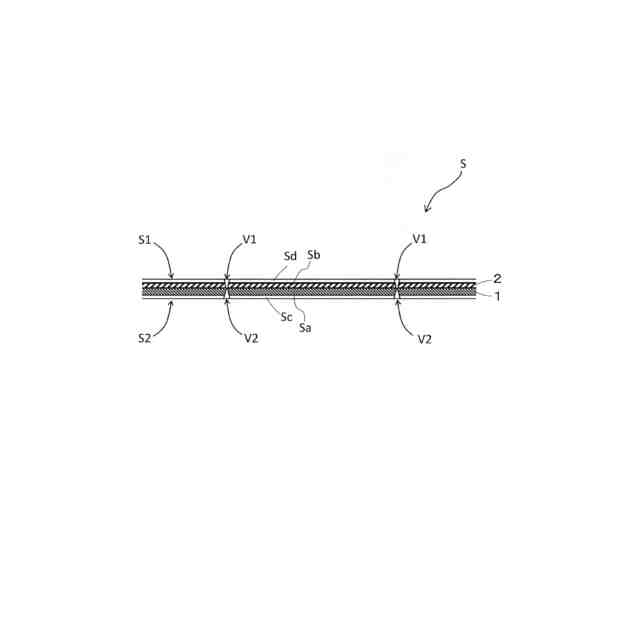

前記積層シートの第１面と、該第１面の反対面である前記第２面との両方にディスクカッターでＶ溝を形成し、
前記第１面の側に設けられる第１面側Ｖ溝と、前記第２面の側に設けられる第２面側Ｖ溝とを、前記金属シート付接着シートの外周の少なくとも一部を画定する線分に沿って形成し、
前記第２面側Ｖ溝によって前記テーパー面を形成するとともに前記第１面側Ｖ溝によって該テーパー面とは逆テーパーとなるテーパー面を前記積層シートの第１面側に形成し、
該線分に対応する箇所では厚さ方向における中央部が外向きに突出している金属シート付接着シートを製造する
請求項３に記載の金属シート付接着シートの製造方法。
【請求項５】
前記線分に沿った前記Ｖ溝の形成では、前記第２面側Ｖ溝を形成した後に前記第１面側Ｖ溝を形成する
請求項４に記載の金属シート付接着シートの製造方法。
【請求項６】
金属シートで構成された金属層と熱硬化性接着シートで構成された接着層とを備えた金属シート付接着シートであって、
前記金属シートが、第１面と、該第１面の反対面である第２面とを有し、
前記熱硬化性接着シートが、第１接着面と、該第１接着面の反対面である第２接着面とを有し、
前記金属シートの前記第１面と、前記熱硬化性接着シートの前記第２接着面とが接着され、
前記熱硬化性接着シートが、エポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されており、
前記金属層の端面の少なくとも一部がテーパー面となっていて、且つ、該テーパー面と前記第２面とのなす角度が鈍角となっている
金属シート付接着シート。
【請求項７】
形状が四角形であり、該四角形で互いに対向する位置関係となる２辺に前記テーパー面が備えられている
請求項６に記載の金属シート付接着シート。
【請求項８】
前記テーパー面が形成されている箇所では、厚さ方向における中央部が外向きに突出した状態になっている
請求項６又は７に記載の金属シート付接着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属シート付接着シートの製造方法、及び、金属シート付接着シートに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、モールド樹脂によって半導体素子がモールドされた半導体モジュールが広く用いられている。
このような半導体モジュールは通電時に発熱することから、該半導体モジュールにおいてジャンクション温度が所定値以上となることを抑制すべく各種の放熱手段が講じられている。
この半導体モジュールのような放熱を要する発熱体での放熱手段の一つとして、金属シート付接着シートを利用する方法が知られている。
この方法では、前記発熱体を被着体とし、該被着体に接着シートを介して金属シートを接着し、当該金属シートを通じて放熱が行われる。
【０００３】
各種の被着体に対して良好な接着性を示すことや耐熱性に優れることから前記接着シートとしては、エポキシ樹脂を含む熱硬化性接着シートが知られている。
また、前記熱硬化性接着シートとしては、発熱体から金属シートに対して良好な熱伝導性を発揮するという点で、エポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されたものが知られている。
【０００４】
このような金属シート付接着シートは、例えば、金属シートで構成された金属層と、熱硬化性接着シートで構成された接着層とを備えた積層シートを切断して個片化する方法で作製されている。
完全に硬化する前のエポキシ樹脂組成物は、通常、脆い状態になっているため、金属シート付接着シートにおいては、金属シートから接着層が剥がれ落ち易いという問題を有している。
【０００５】
接着層の剥がれは、金属シート付接着シートに曲げ応力などが強く加えられるような場合に起こり易い。
そして、下記特許文献１には、重ね合わせた複数枚の金属シート付接着シートから金属シート付接着シートを一枚ずつ取り出し易くするために前記金属シートの外周端面の一部又は全部を、熱硬化性接着シートから遠ざかる方向に外広がりとすることが開示されている。
【先行技術文献】
【特許文献】
【０００６】
特許第６８２９９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
金属シートの外周端面を熱硬化性接着シートから遠ざかる方向に外広がりにすると、金属シートのエッジが鋭角となり、該エッジに接する相手材を傷付け易くなる。
そのため、例えば、金属シート付接着シートを扱う作業者には、指先などを傷付けないように慎重な取り扱いが求められる。
そこで、本発明は、取り扱い容易な金属シート付接着シートを提供することを課題とする。
また、本発明は、取り扱い容易な金属シート付接着シートの製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記のような課題を解決するために、本発明は、
金属シートで構成された金属層と熱硬化性接着シートで構成された接着層とを備えた積層シートを切断して、前記金属層及び前記接着層を備えた金属シート付接着シートを製造する金属シート付接着シートの製造方法であって、
前記積層シートでは、
前記金属シートが、第１面と、該第１面の反対面である第２面とを有し、
前記熱硬化性接着シートが、第１接着面と、該第１接着面の反対面である第２接着面とを有し、
前記金属シートの前記第１面と、前記熱硬化性接着シートの前記第２接着面とが接着され、
前記熱硬化性接着シートがエポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されており、
前記金属層の端面の少なくとも一部がテーパー面となっていて、該テーパー面と前記第２面とのなす角度が鈍角になっている前記金属シート付接着シートを製造する金属シート付接着シートの製造方法、を提供する。
【０００９】
上記のような課題を解決するために、本発明は、
金属シートで構成された金属層と熱硬化性接着シートで構成された接着層とを備えた金属シート付接着シートであって、
前記金属シートが、第１面と、該第１面の反対面である第２面とを有し、
前記熱硬化性接着シートが、第１接着面と、該第１接着面の反対面である第２接着面とを有し、
前記金属シートの前記第１面と、前記熱硬化性接着シートの前記第２接着面とが接着され、
前記熱硬化性接着シートが、エポキシ樹脂と無機フィラーとを含むエポキシ樹脂組成物によって構成されており、
前記金属層の端面の少なくとも一部がテーパー面となっていて、且つ、該テーパー面と前記第２面とのなす角度が鈍角となっている金属シート付接着シート、を提供する。
【発明の効果】
【００１０】
本発明によれば、金属層の端面の少なくとも一部がテーパー面となっており、該テーパー面と前記第２面とのなす角度が鈍角となっているため、金属層に接する相手材を傷付けにくい。
従って、本発明によれば、取り扱い容易な金属シート付接着シートを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
