公開番号2025093446
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209090
出願日2023-12-12
発明の名称X線診断装置及びX線診断システム
出願人キヤノンメディカルシステムズ株式会社
代理人個人,個人,個人,個人
主分類A61B 6/42 20240101AFI20250617BHJP(医学または獣医学;衛生学)
要約【課題】X線診断装置に適切に保護用のキャップを固定すること。
【解決手段】実施形態に係るX線診断装置は、X線管と、X線検出器と、カバーと、磁性体及び磁石の少なくとも一方と、を備える。X線管は、被検体に対しX線を照射する。X線検出器は、被検体を透過したX線を検出する。カバーは、少なくともX線管及X線検出器を覆う。磁性体及び磁石の少なくとも一方は、カバーに配置されている。
【選択図】図1
特許請求の範囲【請求項１】
被検体に対しＸ線を照射するＸ線管と、
前記被検体を透過したＸ線を検出するＸ線検出器と、
少なくとも前記Ｘ線管及び前記Ｘ線検出器を覆うカバーと、
前記カバーに配置された磁性体及び磁石の少なくとも一方と、
を備える、Ｘ線診断装置。
続きを表示（約 960 文字）【請求項２】
前記磁性体及び前記磁石の少なくとも一方は、前記カバーの裏側に配置されている、請求項１に記載のＸ線診断装置。
【請求項３】
前記磁性体及び前記磁石の少なくとも一方は、前記カバーの表面と裏面との間に配置されている、請求項１に記載のＸ線診断装置。
【請求項４】
前記磁性体及び前記磁石の少なくとも一方は、前記カバーの表側に配置されている、請求項１に記載のＸ線診断装置。
【請求項５】
前記カバーの表面に配置され、前記磁性体及び前記磁石の少なくとも一方の配置位置をユーザに示す表示部を更に備える、請求項１に記載のＸ線診断装置。
【請求項６】
前記Ｘ線管から前記被検体に照射されるＸ線の照射範囲を制限するＸ線絞りを更に備え、
前記磁性体及び前記磁石の少なくとも一方は、前記Ｘ線検出器及び前記Ｘ線絞りから離れた部分の前記カバーに配置されている、請求項１に記載のＸ線診断装置。
【請求項７】
前記Ｘ線検出器を支持する支持部を更に備え、
前記カバーは、前記支持部を更に覆い、
前記Ｘ線検出器及び前記Ｘ線絞りから離れた部分の前記カバーは、前記支持部を覆う部分の前記カバーを含む、請求項６に記載のＸ線診断装置。
【請求項８】
一端において前記Ｘ線管を支持し、他端において前記支持部を支持する円弧形状のＣアームと、
前記Ｃアームの前記他端の近傍において前記Ｃアームと前記支持部とを接続する接続部と、を更に備え、
前記カバーは、前記接続部を更に覆い、
前記Ｘ線検出器及び前記Ｘ線絞りから離れた部分の前記カバーは、前記接続部を覆う部分の前記カバーを更に含む、請求項７に記載のＸ線診断装置。
【請求項９】
前記Ｘ線検出器及び前記Ｘ線絞りから離れた部分の前記カバーは、前記Ｘ線管を覆う部分の前記カバーを含む、請求項６に記載のＸ線診断装置。
【請求項１０】
前記磁性体及び前記磁石の少なくとも一方は、前記Ｘ線検出器及び前記Ｘ線絞りから離れた部分の前記カバーの側面に沿って配置されている、請求項６に記載のＸ線診断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、Ｘ線診断装置及びＸ線診断システムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来より、Ｘ線診断装置においては、カテーテルを用いて被検体の循環器疾患を診断又は治療する際に、被検体の体液等による汚染からＸ線診断装置を保護するために、Ｘ線診断装置の外装をなすカバーを袋状の滅菌キャップで覆うことがある。滅菌キャップは、端部の開口にゴムが設けられている。滅菌キャップは、ゴムの弾性によって開口が収縮することで、Ｘ線診断装置のカバーに固定可能となっている。
【０００３】
しかしながら、Ｘ線診断装置のカバーの形状によっては、滅菌キャップを適切に固定することが困難な場合がある。例えば、滅菌キャップで覆う対象箇所の近くに滅菌キャップを引っ掛けることが可能な段差部が存在しない場合、対象箇所から離れた段差部に至るまで広範囲に亘って滅菌キャップで覆うことがある。しかるに、滅菌キャップで覆う範囲によっては、Ｘ線診断装置の可動部分への滅菌キャップの絡まりを防止するために、可動部分の動作が制限されてしまうことがある。
【０００４】
したがって、従来のＸ線診断装置は、滅菌キャップを適切に固定することが困難であった。
【先行技術文献】
【特許文献】
【０００５】
特開平８－１９１８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、Ｘ線診断装置に適切に保護用のキャップを固定することである。ただし、本明細書及び図面に開示の実施形態により解決しようとする課題は上記の課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【０００７】
実施形態に係るＸ線診断装置は、Ｘ線管と、Ｘ線検出器と、カバーと、磁性体及び磁石の少なくとも一方と、を備える。Ｘ線管は、被検体に対しＸ線を照射する。Ｘ線検出器は、被検体を透過したＸ線を検出する。カバーは、少なくともＸ線管及Ｘ線検出器を覆う。磁性体及び磁石の少なくとも一方は、カバーに配置されている。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係るＸ線診断装置の構成例を示すブロック図。
図２は、実施形態に係るＸ線診断装置の撮像部の構成例を示す側面図。
図３は、実施形態に係るＸ線診断装置における磁性体の配置例を示す断面図。

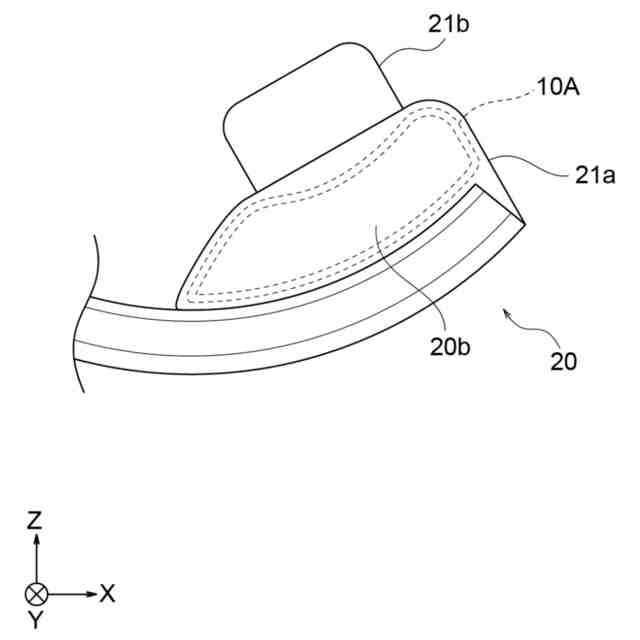

図４は、実施形態に係るＸ線診断装置における磁性体の配置例を示す側面図。

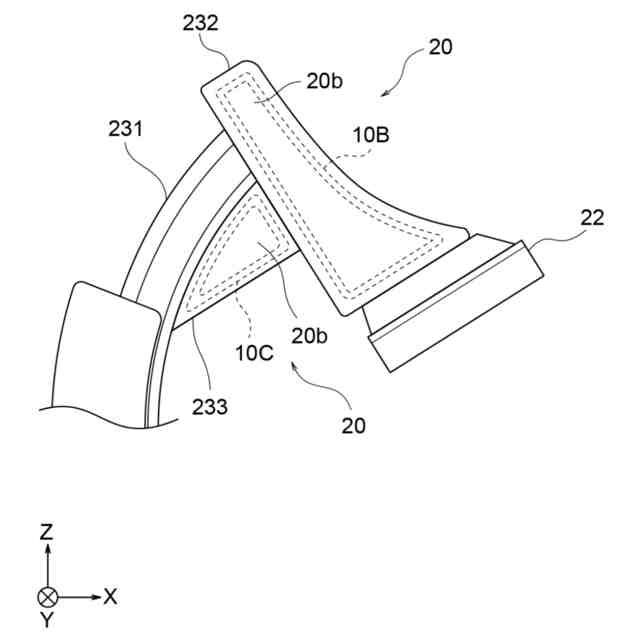

図５は、実施形態に係るＸ線診断装置における磁性体の配置例を示す他の側面図。
図６は、実施形態に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
図７は、実施形態に係るＸ線診断装置への滅菌キャップの固定状態を示す側面図。
図８は、実施形態に係るＸ線診断装置への滅菌キャップの固定状態を示す他の側面図。
図９は、実施形態の第１の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
図１０は、実施形態の第２の変形例に係るＸ線診断装置における磁性体の配置を示す断面図。
図１１は、実施形態の第３の変形例に係るＸ線診断装置における磁性体の配置を示す断面図。
図１２は、実施形態の第３の変形例に係るＸ線診断装置における磁性体の他の配置を示す断面図。
図１３は、実施形態の第４の変形例に係るＸ線診断装置における磁性体の配置を示す断面図。
図１４は、実施形態の第５の変形例に係るＸ線診断装置における磁性体の配置を示す側面図。
図１５は、実施形態の第６の変形例に係るＸ線診断装置における磁性体の配置を示す側面図。
図１６は、実施形態の第６の変形例に係るＸ線診断装置における磁性体の配置を示す他の側面図。

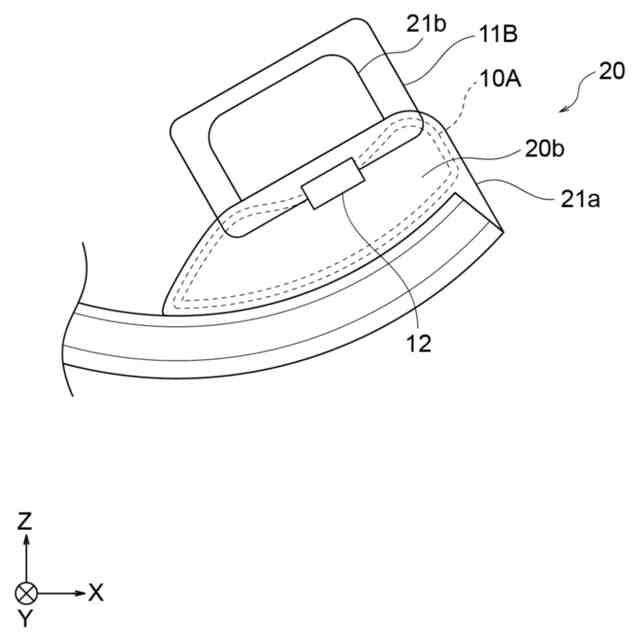

図１７は、実施形態の第７の変形例に係るＸ線診断装置における磁性体及び表示部の配置を示す側面図。
図１８は、実施形態の第８の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
図１９は、実施形態の第８の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す側面図。
図２０は、実施形態の第９の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
図２１は、実施形態の第１０の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す側面図。
図２２は、実施形態の第１１の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
図２３は、実施形態の第１２の変形例に係るＸ線診断装置への滅菌キャップの固定状態を示す断面図。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、Ｘ線診断装置の実施形態について説明する。なお、以下においては、Ｘ線診断装置の一例として１本のＣアームを有するシングルプレーンのＸ線診断装置について説明するが、Ｘ線診断装置は、２本のＣアームを有するバイプレーンのＸ線診断装置、Ｘ線テレビ装置及びＸ線ＣＴ装置などに適用してもよい。また、以下の説明において、実質的に同一の機能及び構成を有する構成要素については、同一符号を付し、重複説明は必要な場合にのみ行うこととする。また、以下においては、撮像部が床面により支持される床置き式のＸ線診断装置について説明するが、Ｘ線診断装置は、撮像部の一部が天井から吊り下げられる天吊り式のＸ線診断装置であってもよい。また、本明細書において、カバーの表側とは、Ｘ線診断装置１の外部に露出されたカバーの外表面側をいい、カバーの裏側とは、Ｘ線診断装置１の外部に露出されていないカバーの内表面側をいう。
【００１０】
（第１の実施形態）
図１は、第１の実施形態に係るＸ線診断装置１の構成の一例を示すブロック図である。図１に示すように、第１の実施形態に係るＸ線診断装置１は、撮像部２と、寝台３と、駆動部４と、Ｘ線高電圧装置５と、入力インタフェース６と、出力インタフェース７と、記憶回路８と、処理回路９とを備える。以下の説明では、寝台３の長手方向に沿った水平方向をＹ軸方向、鉛直方向をＺ軸方向、Ｙ軸方向及びＺ軸方向に直交する方向をＸ軸方向と定義する。
（【００１１】以降は省略されています）
