公開番号2025092829
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208176
出願日2023-12-11
発明の名称原稿搬送装置、画像読取装置および画像形成装置
出願人京セラドキュメントソリューションズ株式会社
代理人個人,個人
主分類H04N 1/00 20060101AFI20250616BHJP(電気通信技術)
要約【課題】供給トレイの昇降に伴ってケーブルにかかるストレスを軽減することができる原稿搬送装置を提供する。
【解決手段】
原稿搬送装置16は、供給トレイ34に積載された原稿を排出トレイ35に向けて搬送する。原稿搬送装置16は、供給トレイ34を昇降可能に支持する支持フレーム40と、供給トレイ34に設けられた原稿有無検知センサー等(第1接続部)と支持フレーム40に設けられた電気基板48(第2接続部)とを電気的に接続するケーブル47と、供給トレイ34に垂れ下がるように設けられ、ケーブル47の中間部47Aを撓ませた状態で収容する線処理部材61と、を備え、ケーブル47の中間部47Aは、供給トレイ34と共に昇降する線処理部材61の内部において撓みを維持され、線処理部材61は、ケーブル47の撓みに沿って下向きに膨らむように湾曲した曲面部66を有している。

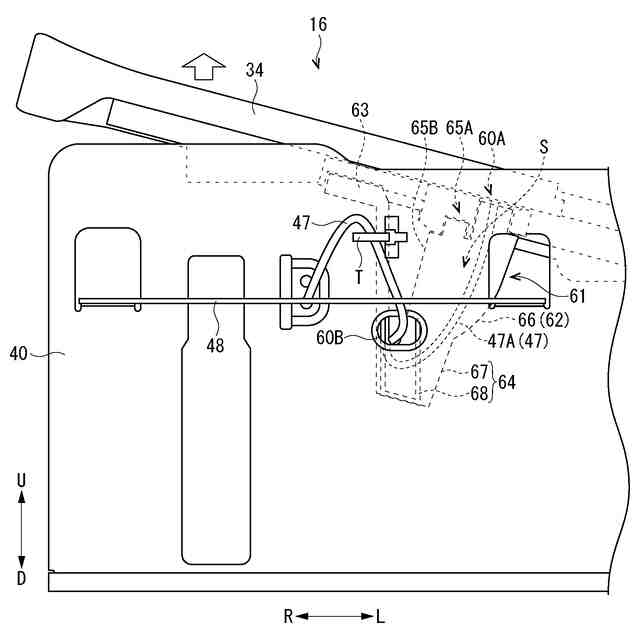

【選択図】図4
特許請求の範囲【請求項１】
供給トレイに積載された原稿を前記供給トレイの下方に配置された排出トレイに向けて搬送する原稿搬送装置であって、
前記供給トレイを昇降可能に支持する支持フレームと、

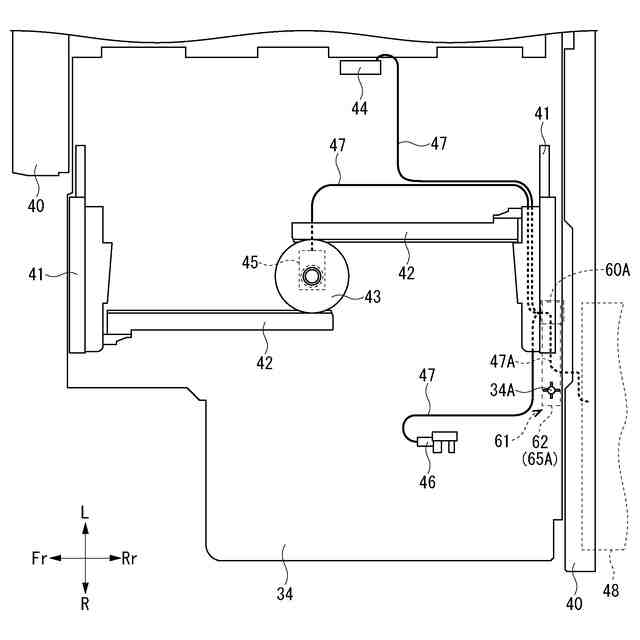

前記供給トレイに設けられた第１接続部と前記支持フレームに設けられた第２接続部とを電気的に接続するケーブルと、

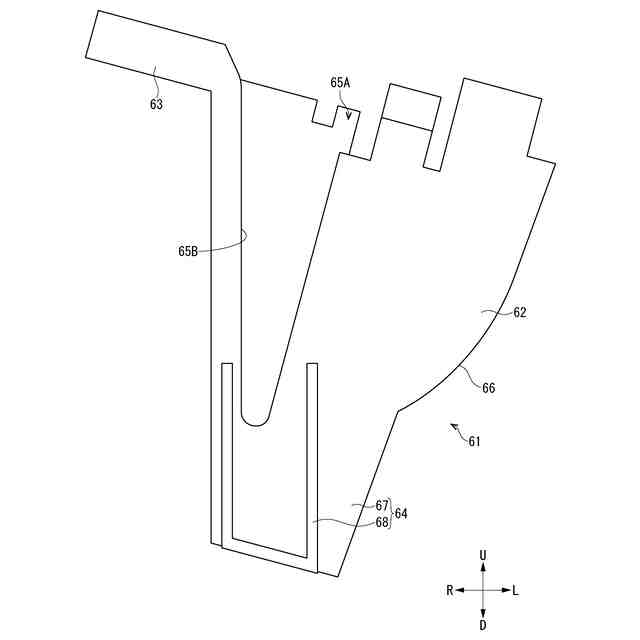

前記供給トレイに垂れ下がるように設けられ、前記ケーブルの中間部を撓ませた状態で収容する線処理部材と、を備え、

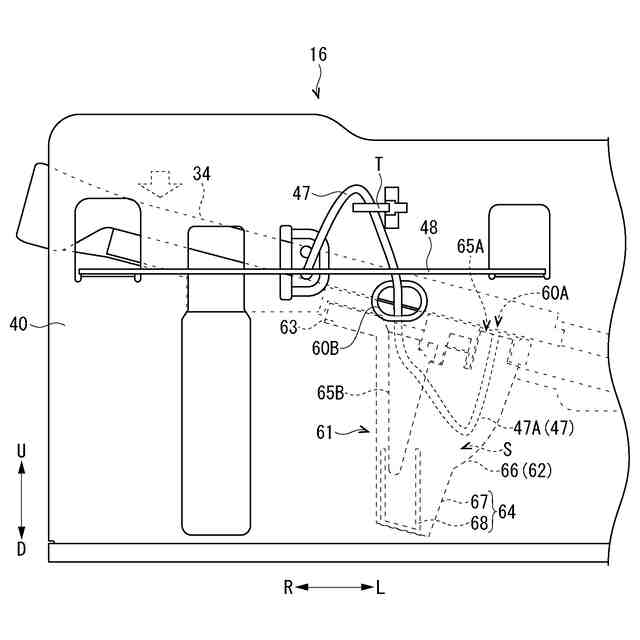

前記ケーブルの前記中間部は、前記供給トレイと共に昇降する前記線処理部材の内部において撓みを維持され、

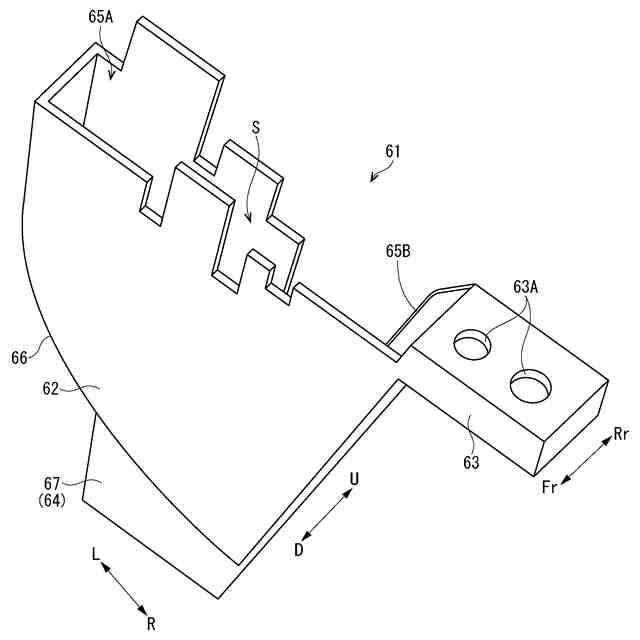

前記線処理部材は、前記ケーブルの撓みに沿って下向きに膨らむように湾曲した曲面部を有していることを特徴とする原稿搬送装置。
続きを表示（約 540 文字）【請求項２】
前記供給トレイには、前記ケーブルを貫通させる第１開口部が形成され、
前記支持フレームには、前記ケーブルを貫通させる第２開口部が形成され、
前記線処理部材は、前記第１開口部に連通する第１線処理開口部と、前記第２開口部に連通する第２線処理開口部と、を有し、
前記第２開口部は、前記第１開口部に対して前記原稿の搬送方向に沿うＸ軸方向の一方に位置ずれし、且つ前記供給トレイを最も上昇させた状態で前記第１開口部よりも下方に配置され、
前記曲面部は、前記供給トレイを最も上昇させた状態で前記第１開口部と前記第２開口部とを結ぶように形成されていることを特徴とする請求項１に記載の原稿搬送装置。
【請求項３】
前記第２線処理開口部は、前記線処理部材の昇降方向に長く形成されていることを特徴とする請求項２に記載の原稿搬送装置。
【請求項４】
請求項１ないし３のいずれか１項に記載の原稿搬送装置と、
前記原稿搬送装置によって搬送される前記原稿上の画像を読み取る読取部と、を備えていることを特徴とする画像読取装置。
【請求項５】

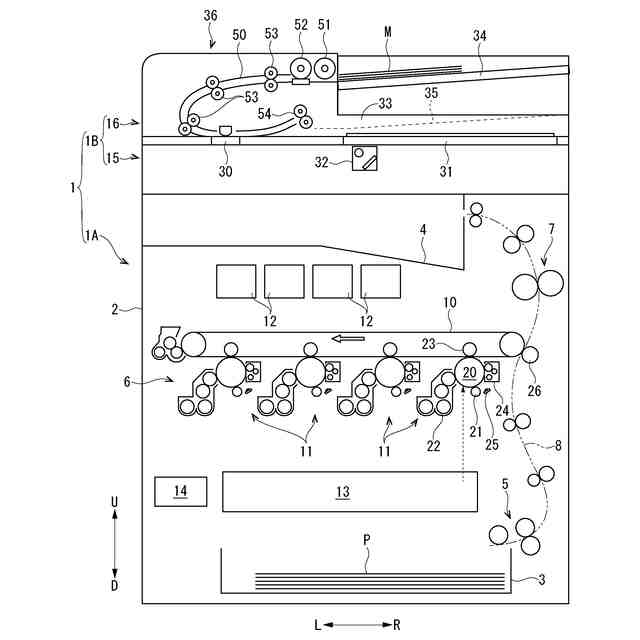

請求項４に記載の画像読取装置を備えていることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、原稿搬送装置、画像読取装置および画像形成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
供給トレイに積載されたシート（原稿）を供給トレイの下方に配置された排出トレイに向けて搬送するシート搬送装置が知られている（特許文献１）。シート搬送装置は、光学読取部に対し回動支点軸まわりに回動する。シート搬送装置と光学読取部とを接続する電気ケーブルは回動支点軸に平行に設けられた２つの固定部によって支持され、２つの固定部の間の電気ケーブルは湾曲部を形成している。シート搬送装置の開閉によって生ずる電気ケーブルのねじれは、湾曲部および２つの固定部によって吸収され、電気ケーブルに対するストレスが軽減されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３５７３７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、シート搬送装置では、供給トレイにシートの有無やサイズを検知するセンサーが設けられ、供給トレイを支持するフレームにケーブルを介してセンサーと接続される電気基板が設けられることがある。また、シート搬送装置では、供給トレイや排出トレイに積載可能なシートの枚数を増加させるために供給トレイがフレームに昇降可能に支持されることがある。上記した技術では、供給トレイが昇降する際にケーブルに作用するストレスを軽減することはできなかった。
【０００５】
本発明は、上記事情を考慮し、供給トレイの昇降に伴ってケーブルにかかるストレスを軽減することができる原稿搬送装置、画像読取装置および画像形成装置を提供する。
【課題を解決するための手段】
【０００６】
本発明は、供給トレイに積載された原稿を前記供給トレイの下方に配置された排出トレイに向けて搬送する原稿搬送装置であって、前記供給トレイを昇降可能に支持する支持フレームと、前記供給トレイに設けられた第１接続部と前記支持フレームに設けられた第２接続部とを電気的に接続するケーブルと、前記供給トレイに垂れ下がるように設けられ、前記ケーブルの中間部を撓ませた状態で収容する線処理部材と、を備え、前記ケーブルの前記中間部は、前記供給トレイと共に昇降する前記線処理部材の内部において撓みを維持され、前記線処理部材は、前記ケーブルの撓みに沿って下向きに膨らむように湾曲した曲面部を有している。
【０００７】
この場合、前記供給トレイには、前記ケーブルを貫通させる第１開口部が形成され、前記支持フレームには、前記ケーブルを貫通させる第２開口部が形成され、前記線処理部材は、前記第１開口部に連通する第１線処理開口部と、前記第２開口部に連通する第２線処理開口部と、を有し、前記第２開口部は、前記第１開口部に対して前記原稿の搬送方向に沿うＸ軸方向の一方に位置ずれし、且つ前記供給トレイを最も上昇させた状態で前記第１開口部よりも下方に配置され、前記曲面部は、前記供給トレイを最も上昇させた状態で前記第１開口部と前記第２開口部とを結ぶように形成されているとよい。
【０００８】
この場合、前記第２線処理開口部は、前記線処理部材の昇降方向に長く形成されているとよい。
【０００９】
本発明の画像読取装置は、上記のいずれかに記載の原稿搬送装置と、前記原稿搬送装置によって搬送される前記原稿上の画像を読み取る読取部と、を備えている。
【００１０】
本発明の画像形成装置は、上記の画像読取装置を備えている。
【発明の効果】
（【００１１】以降は省略されています）
