公開番号2025092582
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025053188,2022509750
出願日2025-03-27,2021-03-17
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250612BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】撮像機能を有する表示装置を提供する。高精細化が容易な表示装置を提供する。撮像の高速化が可能な表示装置を提供する。
【解決手段】表示装置は、第1の画素と、第2の画素と、第1の配線と、を有する。第1の画素は、発光素子を有する。第2の画素は、受光素子を有する。第1の画素は、第1の配線から画像データが与えられる。第2の画素は、第1の配線に受光データを出力する。

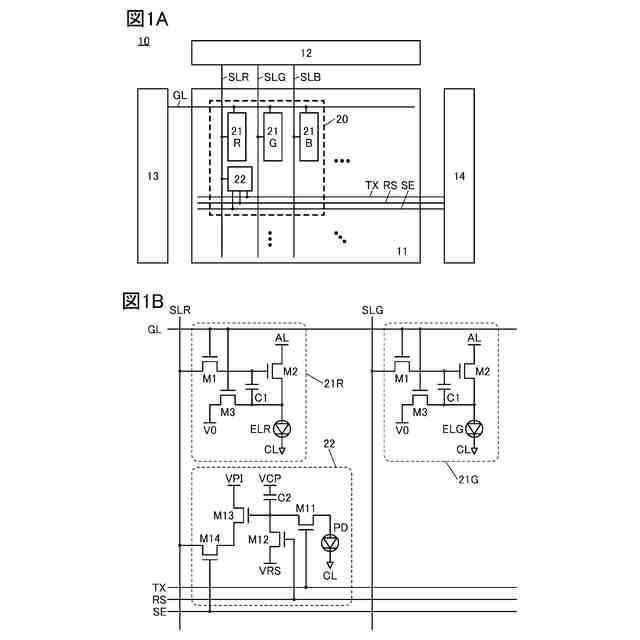

【選択図】図1
特許請求の範囲【請求項１】
第１の画素と、第２の画素と、第１の配線と、を有し、
前記第１の画素は、発光素子を有し、
前記第２の画素は、受光素子を有し、
前記第１の画素は、前記第１の配線から画像データが与えられ、
前記第２の画素は、前記第１の配線に受光データを出力する、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。本発明の一態様は、撮像機能を有する表示装置に関する。本発明の一態様は、撮像装置に関する。本発明の一態様は、表示装置を備える電子機器に関する。
続きを表示（約 1,700 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する本発明の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、電子機器、照明装置、入力装置、入出力装置、それらの駆動方法、又はそれらの製造方法、を一例として挙げることができる。半導体装置は、半導体特性を利用することで機能しうる装置全般を指す。
【背景技術】
【０００３】
近年、スマートフォン、タブレット端末、ノート型ＰＣ（パーソナルコンピュータ）などの情報端末機器をはじめとする電子機器は、小型化、低消費電力化が求められている。このような電子機器に搭載される表示装置は、タッチパネルとしての機能、認証のために指紋を撮像する機能など、画像を表示するだけでなく、様々な機能が付加された表示装置が求められている。
【０００４】
表示装置としては、例えば、発光素子を有する発光装置が開発されている。エレクトロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ、以下ＥＬと記す）現象を利用した発光素子（ＥＬ素子とも記す）は、薄型軽量化が容易である、入力信号に対し高速に応答可能である、直流定電圧電源を用いて駆動可能である等の特徴を有し、表示装置に応用されている。例えば、特許文献１に、有機ＥＬ素子が適用された、可撓性を有する発光装置が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１９７５２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の一態様は、撮像機能を有する表示装置を提供することを課題の一とする。本発明の一態様は、高精細化が容易な表示装置を提供することを課題の一とする。本発明の一態様は、撮像の高速化が可能な表示装置を提供することを課題の一とする。本発明の一態様は、指紋の撮像が可能な表示装置を提供することを課題の一とする。本発明の一態様は、タッチパネルとして機能する表示装置を提供することを課題の一とする。
【０００７】
また、本発明の一態様は、電子機器の部品点数を削減することを課題の一とする。本発明の一態様は、多機能な表示装置を提供することを課題の一とする。本発明の一態様は、新規な構成を有する表示装置、撮像装置、または電子機器を提供することを課題の一とする。本発明の一態様は、先行技術の問題点の少なくとも一つを少なくとも軽減することを課題の一とする。
【０００８】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題は、明細書、図面、請求項などの記載から抽出することが可能である。
【課題を解決するための手段】
【０００９】

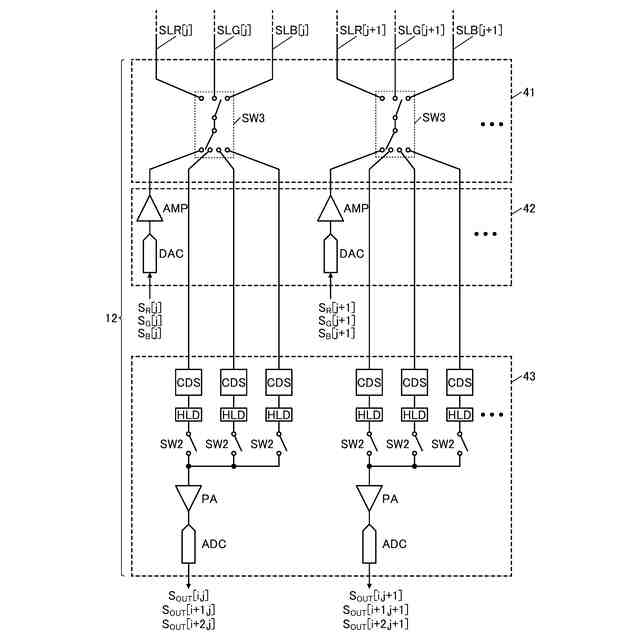

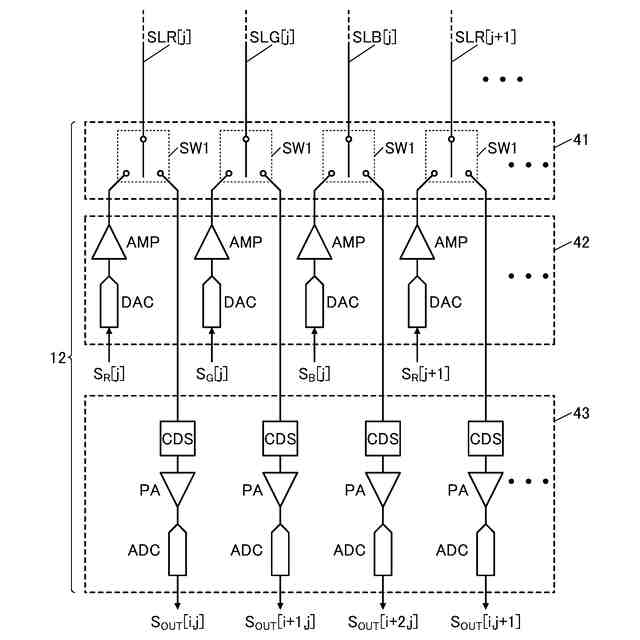

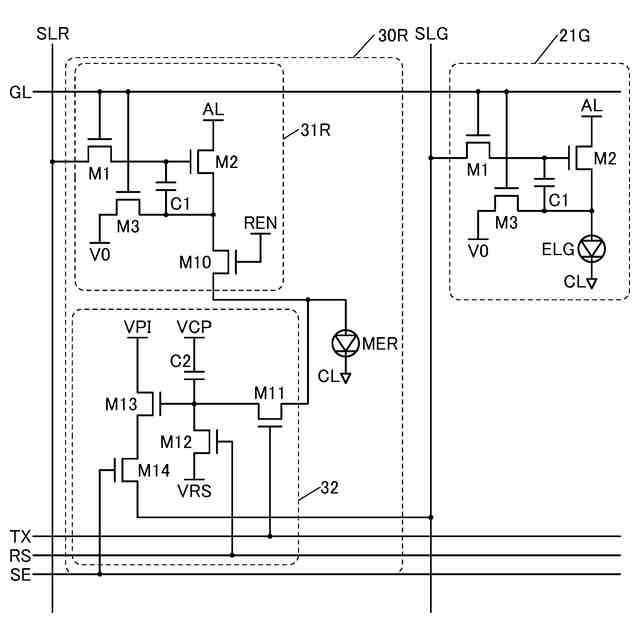

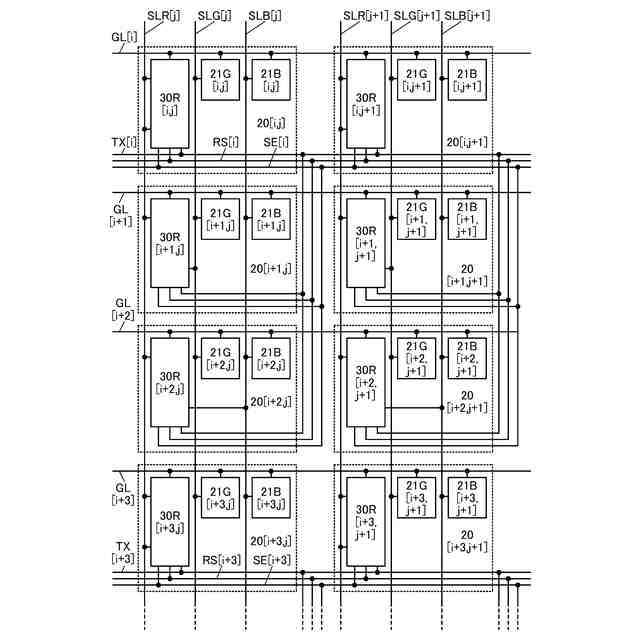

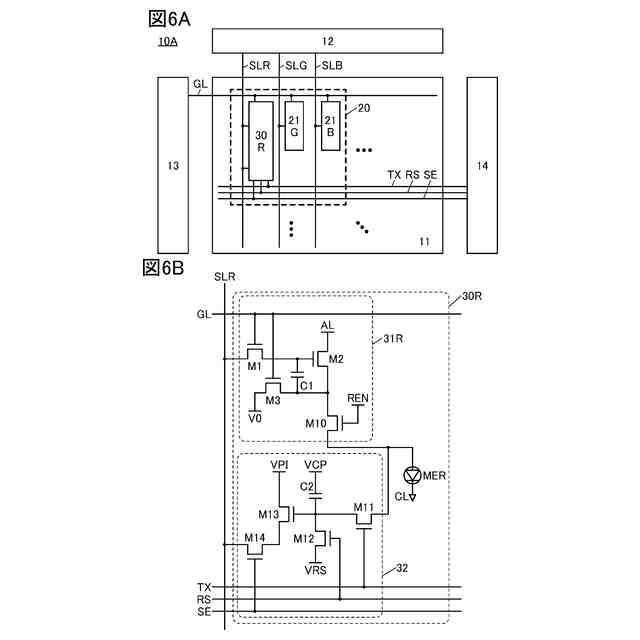

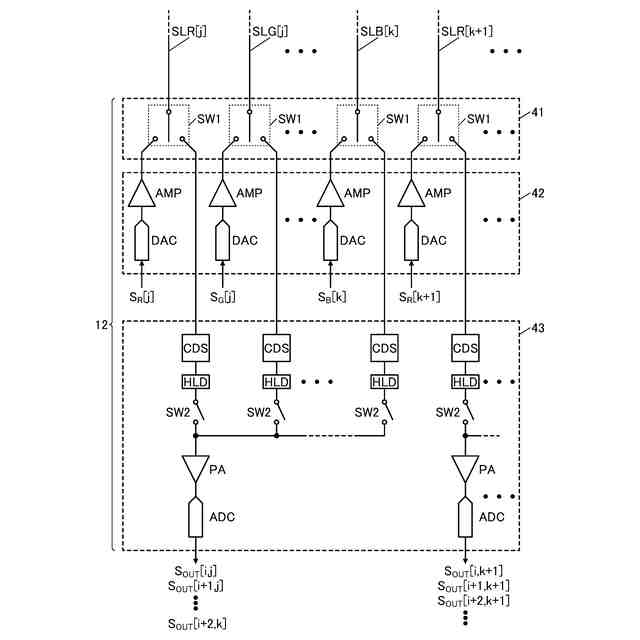

本発明の一態様は、第１の画素と、第２の画素と、第１の配線と、を有する表示装置である。第１の画素は、発光素子を有する。第２の画素は、受光素子を有する。第１の画素は、第１の配線から画像データが与えられる。第２の画素は、第１の配線に受光データを出力する。
【００１０】

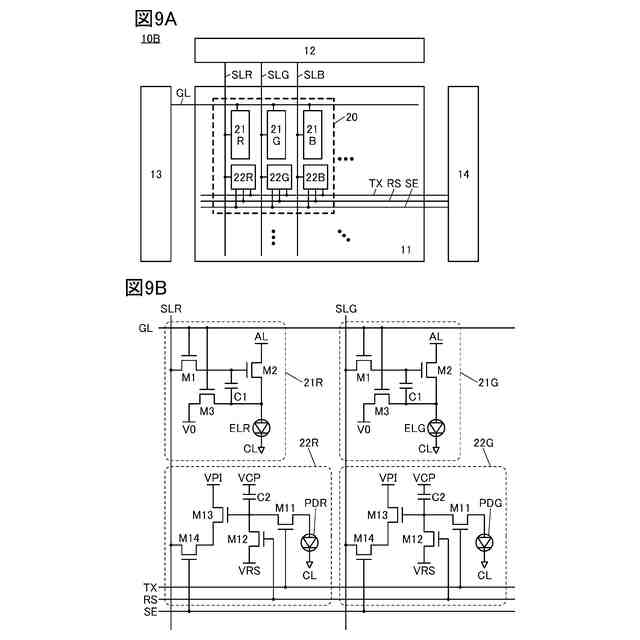

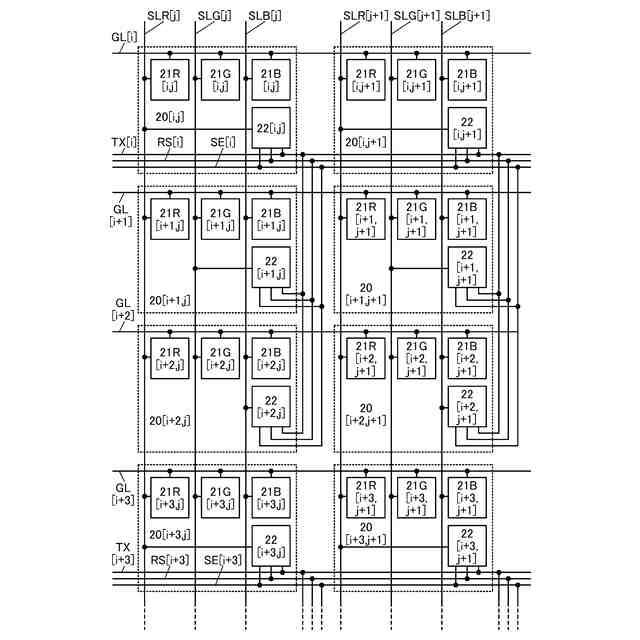

本発明の他の一態様は、第１乃至第３の配線と、第１乃至第６の画素と、を有する表示装置である。第１の画素、第３の画素、及び第５の画素は、それぞれ異なる色の光を呈する発光素子を有する。第２の画素、第４の画素、及び第６の画素は、それぞれ受光素子を有する。第１の画素は、第１の配線から第１の画像データが与えられる。第３の画素は、第２の配線から第２の画像データが与えられる。第５の画素は、第３の配線から第３の画像データが与えられる。第２の画素は、第１の配線に第１の受光データを出力する。第４の画素は、第２の配線に第２の受光データを出力する。第６の画素は、第３の配線に第３の受光データを出力する。
（【００１１】以降は省略されています）
