要約【課題】仮想空間に、作業機械4の操作目標を提示することができる。
【解決手段】シミュレータシステム1は、計算機13と、入力装置11と、表示部12aと、を有する。計算機13は、アタッチメント43を有する作業機械4を仮想空間において模擬する。入力装置11は、仮想空間内の作業機械4を作動させるための装置である。表示部12aは、作業機械4を表示する。計算機13は、作業機械4の操作目標を記憶する記憶部13aを備える。
【選択図】図4
特許請求の範囲【請求項１】
アタッチメントを有する作業機械を仮想空間において模擬する計算機と、
前記仮想空間内の前記作業機械を作動させるための入力装置と、
前記作業機械を表示する表示部と、
を有し、
前記計算機は、前記作業機械の操作目標を記憶する記憶部を備える、
システム。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載のシステムであって、
前記表示部は、前記操作目標となる目標オブジェクトを表示する、
システム。
【請求項３】
請求項２に記載のシステムであって、
前記作業機械は、前記入力装置を模擬した入力装置オブジェクトを含み、
前記目標オブジェクトは、前記入力装置オブジェクトと同じ態様を有し、前記入力装置オブジェクトの操作目標となる姿勢にされた入力装置目標オブジェクトを含み、
前記計算機は、
前記入力装置と同期して前記入力装置オブジェクトが動くように、前記作業機械の運転席からの視界を前記表示部に表示させ、
前記入力装置目標オブジェクトを、前記入力装置オブジェクトに重畳させて、前記表示部に表示させる、
システム。
【請求項４】
請求項３に記載のシステムであって、
前記目標オブジェクトは、前記アタッチメントと同じ態様を有し、前記アタッチメントの操作目標となる姿勢にされたアタッチメント目標オブジェクトを含み、
前記計算機は、
前記アタッチメント目標オブジェクトを、前記アタッチメントに重畳させて、前記表示部に表示させる、
システム。
【請求項５】
請求項１に記載のシステムであって、
前記記憶部は、前記目標オブジェクトの設定内容を複数種類記憶し、
前記計算機は、
前記表示部に表示された前記目標オブジェクトと同じ姿勢に、前記作業機械が到達したか否かを判定する目標判定部と、
前記複数種類の設定内容に対応する前記目標オブジェクトを順次に表示させる目標提示部と、
をさらに有する、
システム。
【請求項６】
請求項５に記載のシステムであって、
前記入力装置は、前記仮想空間において前記作業機械を走行させる走行レバーであり、
前記作業機械は、前記走行レバーを模擬した走行レバーオブジェクトを含み、
前記目標オブジェクトは、前記走行レバーオブジェクトと同じ態様を有し、前記走行レバーオブジェクトの操作目標となる姿勢にされた走行レバー目標オブジェクトを含み、
前記目標判定部は、前記表示部に表示された前記走行レバー目標オブジェクトと同じ姿勢に、前記走行レバーオブジェクトが到達したか否かを判定する、
システム。
【請求項７】
請求項５に記載のシステムであって、
前記入力装置は、前記仮想空間において前記アタッチメントを作動させるアタッチメント操作レバーであり、
前記作業機械は、前記アタッチメント操作レバーを模擬したアタッチメント操作レバーオブジェクトを含み、
前記目標オブジェクトは、前記アタッチメント操作レバーオブジェクトと同じ態様を有し、前記アタッチメント操作レバーオブジェクトの操作目標となる姿勢にされたアタッチメント操作レバー目標オブジェクトを含み、
前記目標判定部は、前記表示部に表示された前記アタッチメント操作レバー目標オブジェクトと同じ姿勢に、前記アタッチメント操作レバーオブジェクトが到達したか否かを判定する、
システム。
【請求項８】
請求項５に記載のシステムであって、
前記目標提示部は、
現在の前記作業機械の姿勢に基づき、次に表示する前記目標オブジェクトを、前記複数種類の設定内容から選択して決定する、
システム。
【請求項９】
請求項５に記載のシステムであって、
前記計算機は、
前記目標提示部が前記目標オブジェクトを表示してから所定時間、前記入力装置が入力を受け付けない場合に警告を行う、
システム。
【請求項１０】
請求項５に記載のシステムであって、
前記計算機は、
前記目標提示部が前記目標オブジェクトを表示した後、前記作業機械が前記目標オブジェクトへ到達し得ない入力を前記入力装置が所定量以上受け付けた場合に警告を行う、
システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、仮想空間において作業機械を模擬する、システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば特許文献１に、シミュレータ教習を行うための運転シミュレータ装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７００６０３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、作業機械のシミュレーションにおいて、適切にシミュレータ教習が行われることが望まれている。
【０００５】
本発明は、仮想空間に、作業機械の操作目標を提示することができる、システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
システムは、計算機と、入力装置と、表示部と、を有する。計算機は、アタッチメントを有する作業機械を仮想空間において模擬する。入力装置は、前記仮想空間内の前記作業機械を作動させるための装置である。表示部は、前記作業機械、および、前記作業機械の操作目標となる目標オブジェクトを表示する。
【発明の効果】
【０００７】
上記のシステムにより、仮想空間に、作業機械の操作目標を提示することができる。
【図面の簡単な説明】
【０００８】

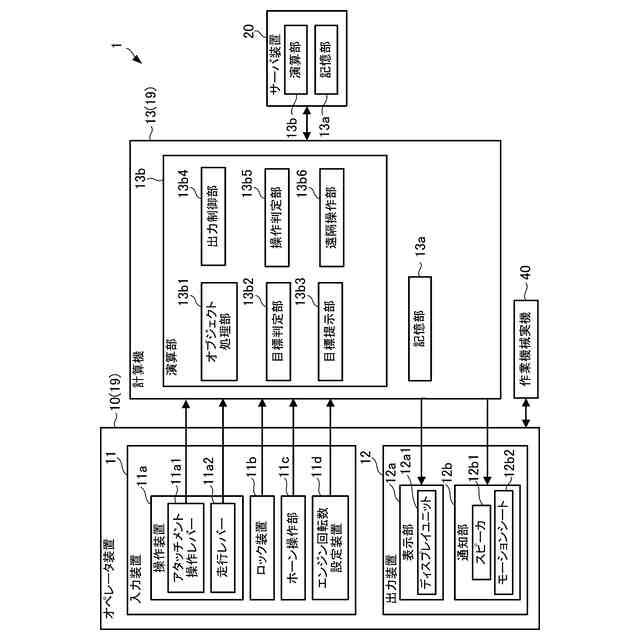

シミュレータシステム１を示すブロック図である。

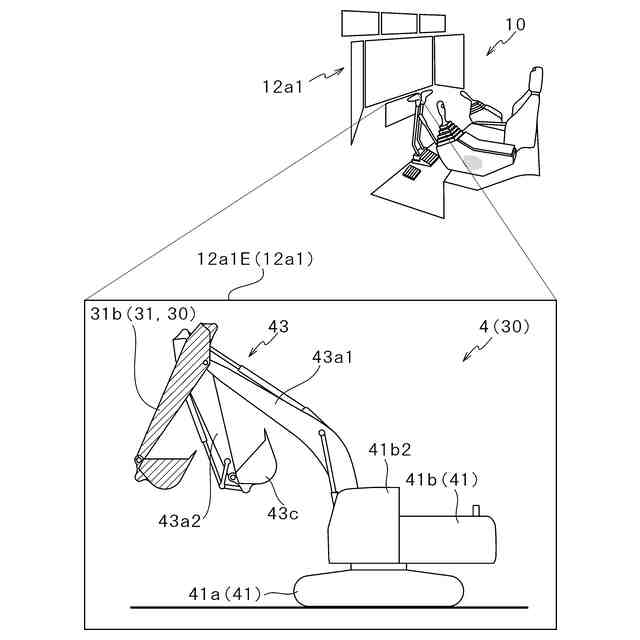

図１に示すオペレータ装置１０に表示される作業機械４および目標オブジェクト３１を示す図である。

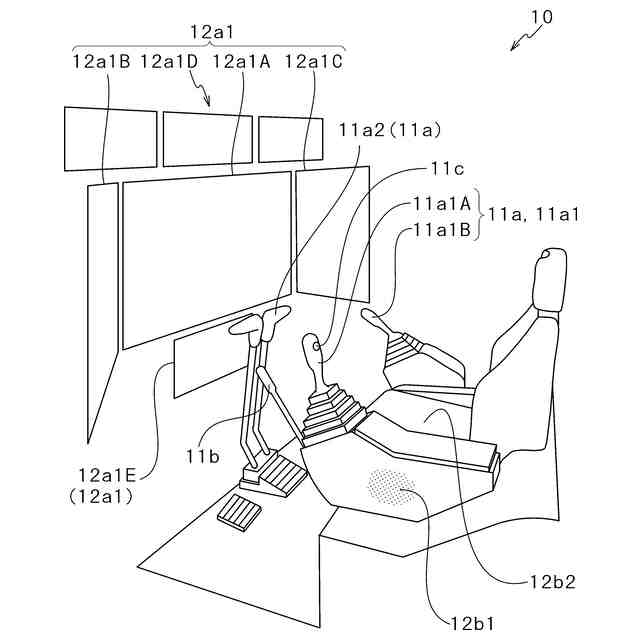

図１に示すオペレータ装置１０の具体例を示す図である。

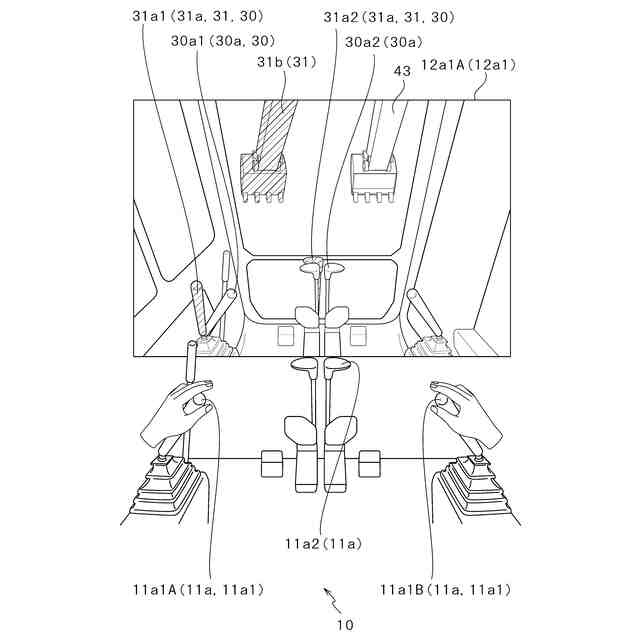

図３のオペレータ装置１０の操作装置１１ａと、操作装置１１ａおよび操作目標の目標オブジェクト３１とを示す図である。

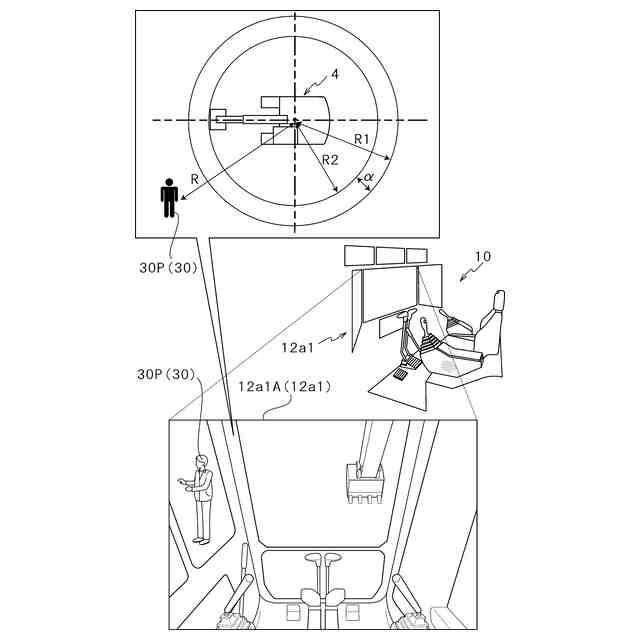

図２に示す作業機械４および周囲環境の一方または両方の状況についての具体例を示す図である。

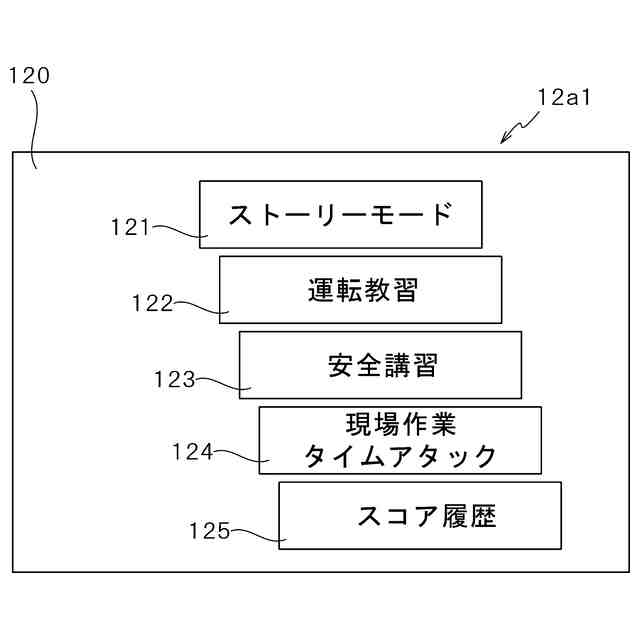

図３に示すオペレータ装置１０に表示されるメニュー画面を示す図である。
図６に示すメニュー画面から選択される現場作業モードでのディスプレイユニットの表示例を示す図である。
図１に示す計算機１３のメニュー処理を示すフローチャートである。

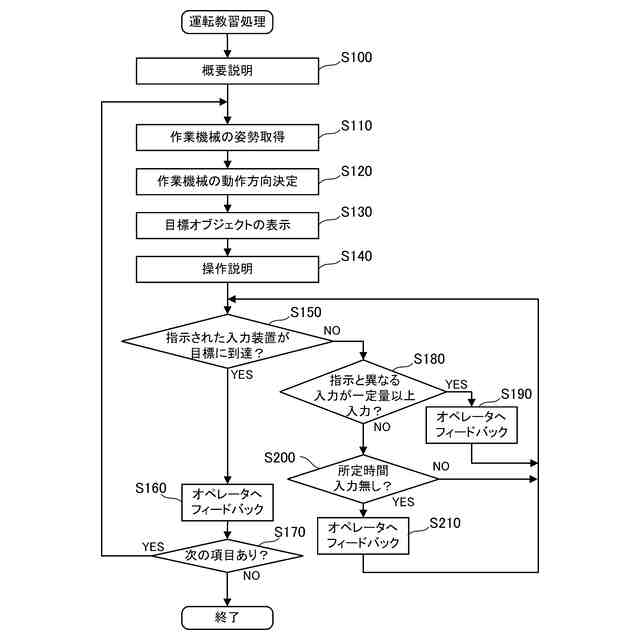

図８に示すメニュー処理で実行される運転教習処理を示すフローチャートである。
図８に示すメニュー処理で実行される安全講習処理を示すフローチャートである。
図１０に示す安全講習処理で実行される操作判定処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
図面を参照して、システムの一例としてシミュレータシステム１について説明する。
【００１０】
図１に示すように、シミュレータシステム１は、仮想空間において作業機械４を模擬するシミュレーションを行うシミュレータである。まずシミュレータシステム１が模擬する作業機械４について説明する。
（【００１１】以降は省略されています）
